高精度金属表面平行线标记工具

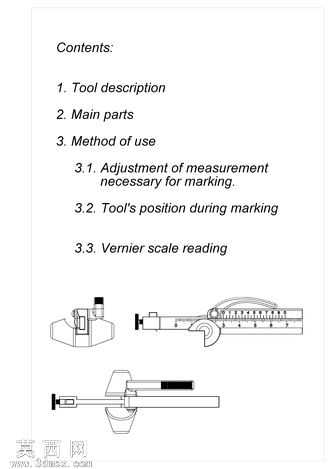

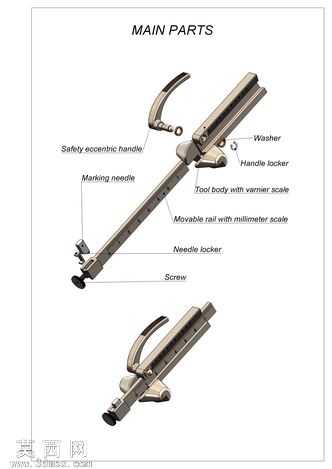

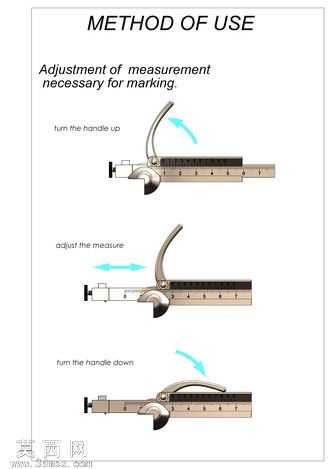

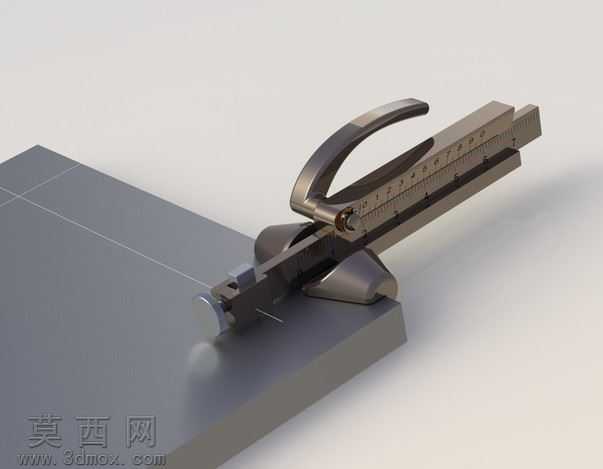

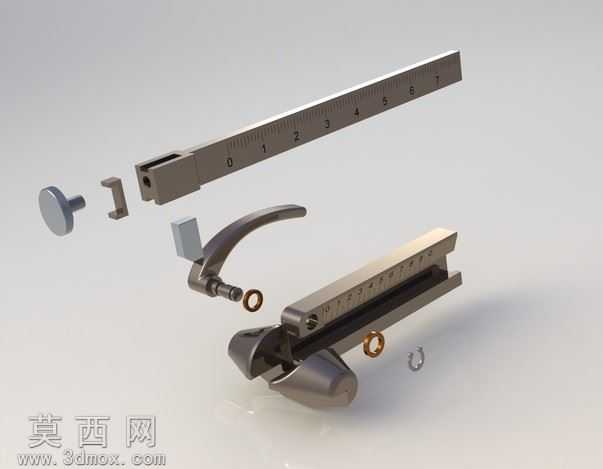

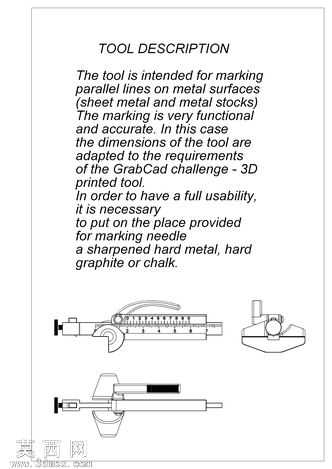

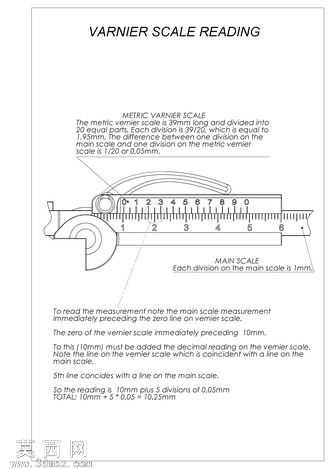

本作品为金属表面作业专用的高精度平行线标记工具三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工量具的设计规范，对每一处配合结构都做了公差适配的参数预留，确保模型可直接对接生产加工环节的图纸导出需求。渲染阶段采用Keyshot完成写实材质表现，主体金属部件分别赋予了不同的表面处理材质：握持手柄部分做了哑光磨砂金属质感，模拟实际工具的防滑握持触感，尺身主杆采用拉丝不锈钢材质，清晰还原金属表面的细腻拉丝纹理，滑动定位块、锁紧旋钮等活动部件做了亮面镀铬处理，通过光影反射突出部件间的装配层次，整体渲染光影采用柔和的工作室顶光搭配侧方补光，既清晰展现工具的结构细节，也还原了金属量具的专业质感。结构设计上，工具整体由主尺身、滑动划线座、锁紧定位机构、握持导向座四个核心部分组成：主尺身带有高精度刻度标识，刻度间距严格按照0.05mm的精度标准做建模排布，确保标记精度符合设计要求；滑动划线座可沿主尺身平滑移动，搭配侧面的锁紧旋钮可快速固定划线位置，满足不同间距平行线的标记需求；前端的划线头采用硬质合金端头的结构设计，可在金属板材表面划出清晰均匀的标记线；握持导向座带有贴合金属板边缘的导向卡槽，使用时可沿板材边缘平稳滑动，保证划出的线条与板材边缘保持绝对平行，避免手动划线出现的歪斜、间距不均问题。设计思路围绕钳工、钣金加工场景的实际作业需求展开，针对传统划线工具操作繁琐、平行度难以保证的痛点，优化了导向结构与锁紧结构的操作逻辑，无需额外辅助靠尺即可快速完成等距平行线的标记作业，大幅提升金属表面划线的作业效率与精度，模型同时保留了所有活动部件的装配约束关系，可直接用于运动仿真演示，验证滑动、锁紧过程的结构合理性，也可导出不同格式用于3D打印手板验证、生产加工图纸生成等后续环节。
