带法兰底座镂空笼式防护连接构件

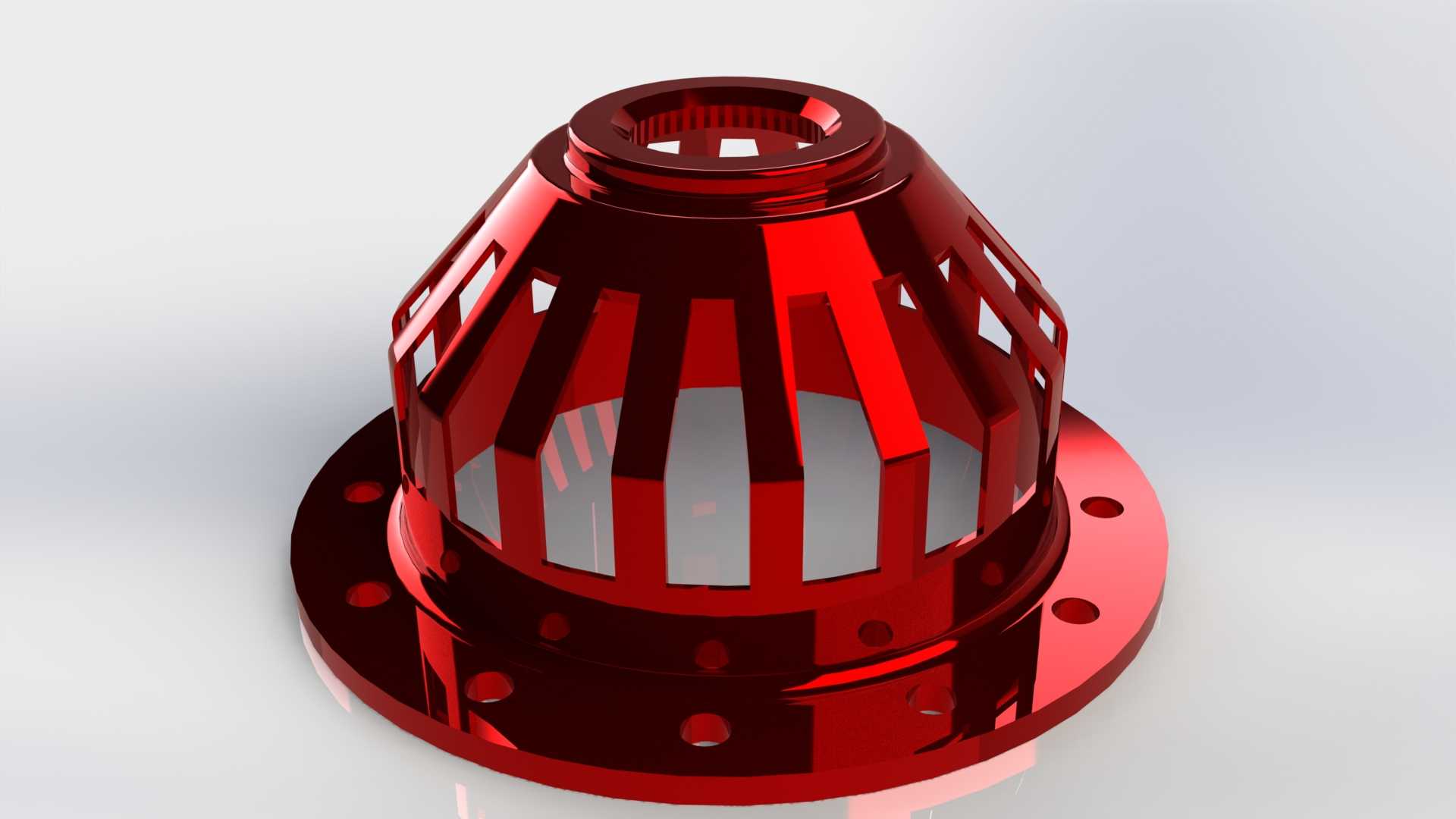

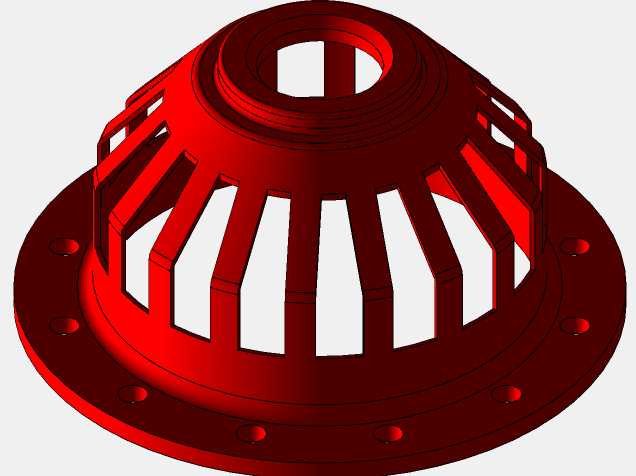

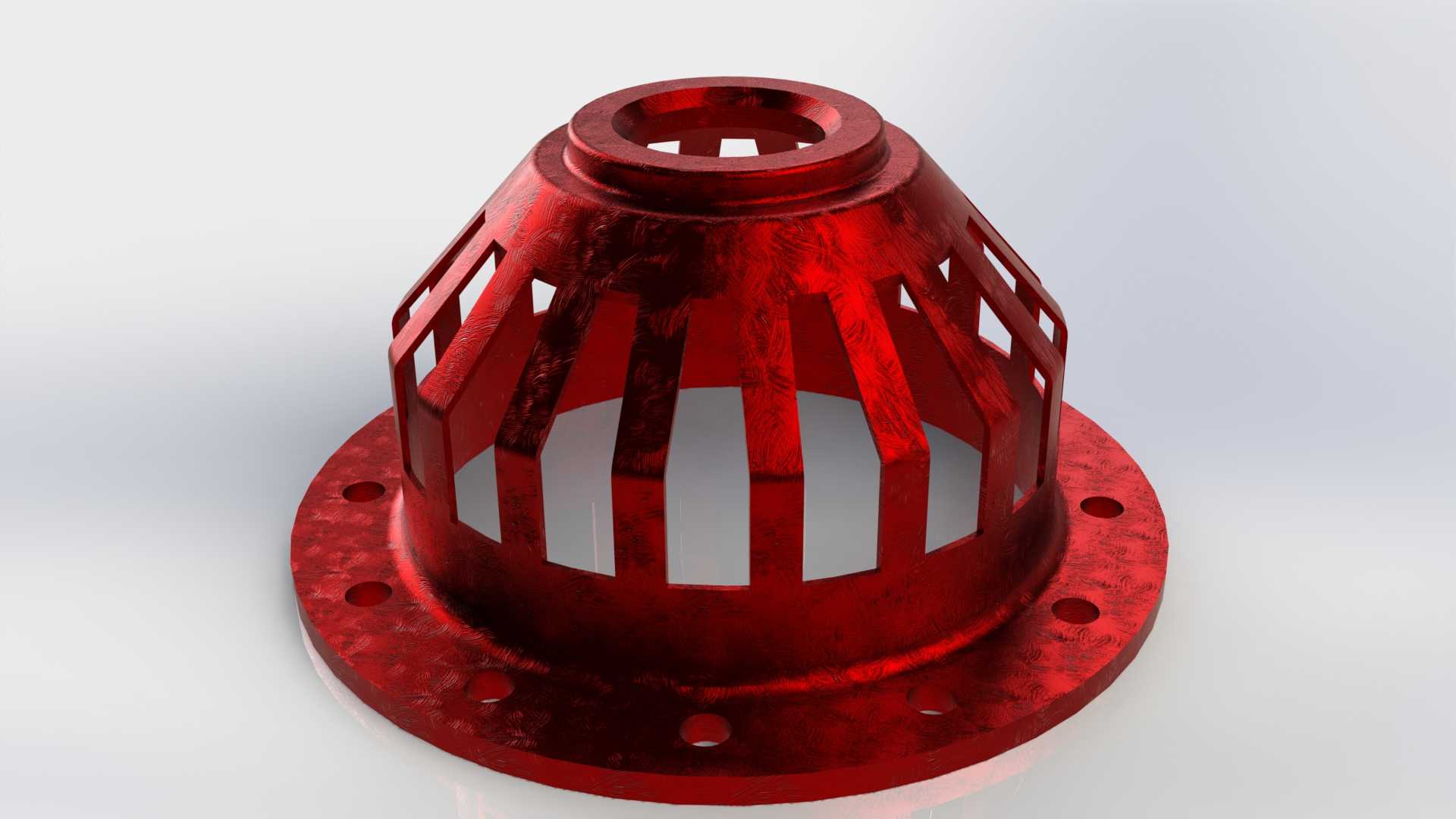

该构件属于流体管路系统的端部防护连接组件，主要应用在给排水管路、消防喷淋系统末端、化工介质输送管路的出口位置，安装在管路终端的法兰对接端，既可以实现管路端部的防护遮挡，避免大体积杂物、块状异物直接冲入管路内部造成流道堵塞，也可以对管路出口的流体起到初步的整流分散作用，降低流体集中喷射带来的冲击影响，同时镂空的结构设计不会阻碍流体的正常通过，保障管路输送的效率不受影响。从实际使用场景来看，这类构件常被安装在地下管廊排水口、露天消防取水口、工业循环水系统的回水端，长期处于接触流体、存在一定腐蚀风险的环境中，因此设计时优先考虑结构的刚性与耐冲击性能，整体采用一体化回转结构设计，底部为标准圆形法兰安装盘，盘面上均匀分布多组螺栓安装孔，能够与对应通径的管路法兰实现精准对接，安装时只需在法兰结合面加装密封垫片，穿入对应规格的紧固螺栓即可完成固定，安装边界清晰，不需要额外定制转接配件，适配常规的管路安装施工流程。构件主体采用上窄下宽的锥台形笼式结构，从法兰盘位置向上逐步收窄，顶部设置带内花键结构的连接端，可与端部的封堵件或者外接导流配件实现配合连接；主体周向均匀分布等宽度的竖向肋条，肋条之间形成规则的长条形镂空通槽，肋条的厚度经过受力校核，既能够承受外部的侧向冲击，避免构件受外力挤压出现变形，也可以有效阻挡尺寸大于镂空槽宽度的杂物进入管路，同时这种均匀分布的肋条结构让流体通过时可以沿槽体均匀分散，减少出口处的紊流产生。设计过程中以中心轴线为回转基准，先通过旋转特征构建整体的轮廓基体，再通过阵列切割的方式加工出周向的镂空槽位，法兰盘上的安装孔采用圆周阵列方式排布，保证每个安装孔的位置度符合法兰连接的通用标准，顶部的内花键结构采用齿形均匀阵列设计，保证与配合件的啮合精度，整体表面做光滑过渡处理，所有棱边位置都设置了工艺圆角，既可以减少应力集中，提升构件的结构强度，也能够避免安装维护过程中尖锐棱边划伤操作人员。构件的整体尺寸适配常规通径的管路规格，法兰盘的外径、螺栓孔的中心距都符合对应压力等级的法兰尺寸标准，安装后突出法兰面的高度经过优化，不会占用过多的安装空间，在狭窄的管路井道内也可以顺利完成安装作业，镂空槽的宽度经过合理设置，在保证过流面积的前提下最大化提升杂物拦截的效果，肋条的倾斜角度顺着流体流出的方向设置，能够降低流体通过时的阻力，减少长期使用过程中流体对构件的冲蚀磨损，延长构件的实际使用寿命。
