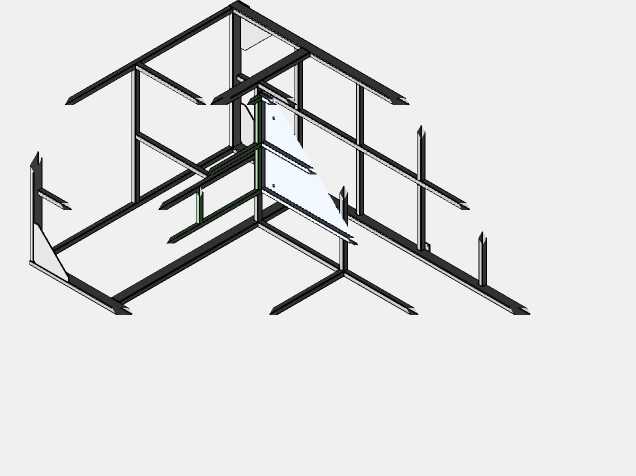

A型工业设备型钢支撑承载框架结构

该支撑框架为工业场景下的专用承载骨架结构，主要应用于中小型工业设备的主体承载、生产线工位的支撑搭建、以及定制化工装设备的基底构架场景，可作为各类加工工位、检测工位、小型专用设备的安装承载基础，适配车间内多类需要稳定刚性支撑的作业需求，能够为安装在其上的功能部件提供稳定的安装基准与载荷承载能力，避免设备运行过程中出现结构形变、位置偏移等影响作业精度的问题。从实际用途来看，该框架通过标准化型钢构件的拼接组合，形成具备多维度承载能力的空间结构，可根据实际安装需求在不同的梁体位置加装功能面板、执行组件、传动部件以及防护构件，既可以作为独立设备的主体骨架使用，也可以作为生产线分段工位的支撑结构进行多组拼接，适配不同长度、不同布局的生产线搭建需求，无需额外定制复杂的铸造或一体加工基座，大幅降低非标设备的基底搭建成本与周期。在功能特性上，该框架采用等截面型钢作为主要受力构件，所有连接节点均采用刚性连接设计，整体结构具备优异的抗扭、抗弯性能，能够承受垂直方向的静载荷与设备运行产生的动载荷，同时框架预留了多方向的安装拓展面，可根据后续功能升级需求灵活加装横向或纵向的加强梁，无需对原有主体结构进行大规模改动。设计思路上，该框架遵循模块化搭建逻辑，将整体承载结构拆解为纵向主支撑梁、横向连接梁、斜向加强筋三类标准构件，通过不同长度构件的组合适配不同的安装尺寸需求，斜向加强构件布置在框架的受力集中区域，针对性提升结构的整体刚性，避免长跨度梁体在载荷作用下出现下挠变形，同时构件之间的连接位置预留了统一的安装基准面，保证后续加装部件时的位置精度，减少现场安装调试的工作量。从外形尺寸与安装边界来看，该框架整体采用矩形空间布局，底部支撑脚向外延伸形成稳定的支撑面，安装时仅需保证底部支撑面处于水平状态即可完成主体固定，框架内部预留了充足的走线与部件安装空间，不会与后续加装的传动、电气部件产生位置干涉，整体外轮廓规整，可直接嵌入标准化的工业生产线布局中，无需额外预留过多的安装避让空间，适配车间内紧凑的设备排布需求。
