科莫拉CD通讯设备机柜框架结构

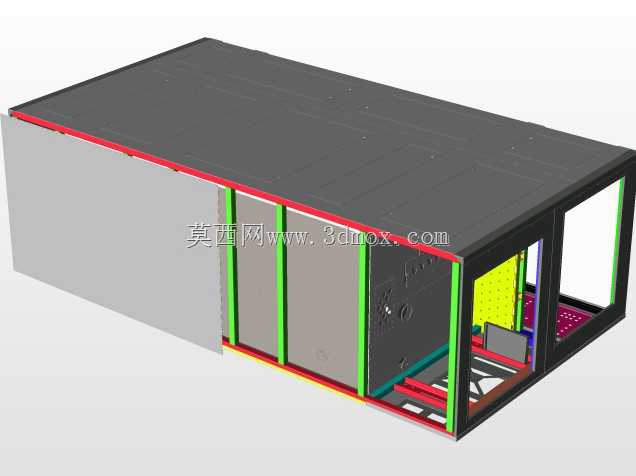

　　运输和长期承载时具备较好的刚性。侧板与框架之间保留明确的装配边界，端部开口区域为设备进出、维护操作和接线提供空间。实际使用时，这类机柜可承载通信模块、控制单元、电源组件、配线端子和小型辅助设备。内部黄色板件可作为设备安装背板，表面预留的孔位和凸台用于固定电气元件、导轨或支架；底部红色构件对应底座或加强梁，承担设备重量并将载荷传递到支撑面；侧面绿色和红色边线体现了封板、骨架与密封边界的位置关系。设计中需要兼顾设备散热、线缆弯曲半径、维护人员操作空间以及门板或侧板拆装路径，避免在装配完成后出现元件干涉、走线困难或维护工具无法进入的问题。机柜外形以规则矩形为主，长度方向明显大于宽度和高度方向，适合成排布置或靠墙安装。顶部大板提供上部防护，该结构以通讯类设备机柜的内部承载和外部围护为核心，整体呈现长方体箱式布局，适合放置在机房、通信基站配套间、工业控制现场或弱电集成柜位中。模型重点表现了机柜骨架、侧板、顶板、内部安装板、走线空间以及局部功能分区之间的关系，能够用于设备布置校核、钣金件拆分、安装边界确认和机柜方案评审。从结构形态看，机柜采用框架承重与板材围护结合的方式，外围由顶板、侧封板和端部开口区域组成，内部则通过立柱、横梁和分区板形成多个安装腔室。不同颜色的构件在三维模型中对应不同的结构件或装配层级，便于工程师快速识别主承力框架、可拆卸护板、内部安装面和线缆通道。框架沿长度方向布置多道竖向支撑，顶部与底部通过横向构件连接，使箱体在吊装、

　　也可作为防尘盖板；侧面大面积封板用于隔离外部环境，减少灰尘、误触碰和机械损伤；端部开放区域则对应检修面，在实际产品中可配合门板、铰链、锁具和密封条使用。底部结构需要与地面或底座保持稳定接触，若用于移动场景，还可在下部增加脚轮、调平支脚或减震垫；若用于固定机房，则可通过地脚螺栓将底座与基础连接。内部空间划分并非简单堆满板材，而是按照设备安装、走线、散热和维护四类需求进行组织。靠近框架的竖向空间适合布置线槽、扎线杆或接地铜排；中部较完整的板面适合安装模块化设备；靠近开口的位置应保留插拔模块和接线操作的余量。三维结构中可见多处板件与梁件交错，说明在详细设计时需要重点检查板厚占用、螺栓头空间、焊接或折弯余量以及相邻零件的装配顺序。

　　对于钣金机柜而言，折弯边、加强筋、翻边孔和拼接缝都会影响最终外形尺寸，建模时不能只按理想薄板处理，而应把工艺厚度和装配间隙纳入校核。该模型还可作为通讯设备集成布置的基础载体。工程师在选型时，可依据内部安装板面积、框架立柱间距、底部承载梁位置和开口尺寸，判断服务器、通信终端、电源箱或配线模块是否能够装入。若设备发热量较大，可在顶板、侧板或后门区域增加通风孔、风扇或换热装置；若现场环境粉尘较多，则应减少不必要开孔，并在门板与框架之间设置密封结构。机柜的运输边界也需要提前考虑，整体宽度应适应标准门洞和电梯尺寸，顶部吊点或底部叉车位应与重量分布匹配。现场安装时，框架垂直度、底座水平度和侧板贴合度会影响门锁闭合及外观间隙，

　　因此在结构设计阶段就应明确可调部位。端部框架的刚性尤其重要，它不仅承担门板安装，还关系到维护面的长期变形控制。若门框刚度不足，长期开关后容易出现密封不严、锁点错位或门板摩擦。模型中多色框架清晰展示了立柱与横梁的连接关系，可用于检查螺钉连接、焊接拼接或型材连接件的布置位置。背板区域的孔位设计应遵循通用安装规范，既要满足不同设备的固定需求，也要避免过多开孔削弱板面强度。线缆从底部或侧部进入机柜时，需在相应位置预留进线口，并考虑防护盖、密封圈和防火封堵。强弱电线路宜分通道布置，接地线沿框架连续导通，避免在可拆卸侧板上形成断点。对于需要频繁维护的模块，前方应保留足够抽拉距离；对于长期固定的配线元件，可布置在较深位置以节省前部操作空间。整体结构强调的是机柜系统的空间逻辑：外部板材负责防护，内部框架负责承载，开口面负责操作，背板和底板负责元件与线缆管理。通过三维模型，可以在加工前直观发现板件重叠、梁件遮挡、安装面不足、维护空间狭窄等问题，从而减少样机返工。
