集成风车风向指示的户外测温装置结构

　　这套集成风车与风向指示器的测温装置，面向户外小型气象观测、庭院环境监测、校园科普观测点以及野外临时工位的环境参数采集场景设计，核心功能是在同一安装载体上同步完成环境温度采集、实时风向可视化指向、风力驱动风轮转动三个功能，无需额外布置多套独立传感设备，大幅降低户外零散监测点的布设复杂度。装置整体采用立式同轴布局思路，最底部为测温模块的容纳腔体，腔体外壳预留多组对流开孔，既可以让外部环境空气自由流入腔体内与温度感应元件充分接触，保证测温数值不受腔体内部积热干扰，又能遮挡直射雨水与扬尘，避免感应元件长期暴露被污损。测温腔体向上延伸出细长的支撑立杆，立杆中段集成风向指示组件：风向指示部分采用尾翼配平衡指针的经典结构，

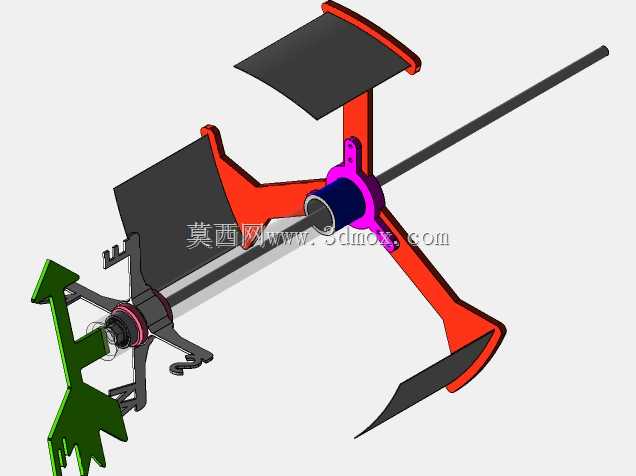

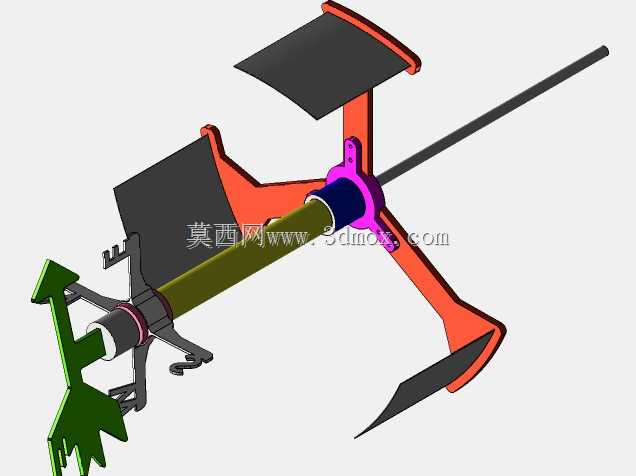

　　尾翼受风面积远大于指针端，在自然风作用下尾翼始终朝向风的来向，指针端指向风的去向，整套指示组件通过顶部的低阻力回转轴承与立杆连接，转动阻尼控制在极低水平，哪怕是0.5m/s的微风也可以推动组件顺畅回转，不会出现卡滞导致风向指向偏差。立杆最顶端安装风车风轮组件，风轮采用多叶片涡轮式结构，叶片曲面经过曲面光顺处理，叶片安装角统一设定为15度，在自然风垂直吹过风轮平面时，气流对叶片的切向分力可以推动风轮绕中心轴持续旋转，风轮转速随风速提升线性升高，观测人员既可以通过风轮是否转动直观判断当前场地是否存在有效风，也可以通过转速粗略估算风速区间，同时风轮转动的动态效果也让整套装置在静态测温、指向功能之外具备直观的动态辨识度。从安装边界来看，

　　整套装置的立杆底部设计有标准法兰安装盘，法兰盘上均布4个安装孔，适配户外水泥基座、木质观测支架、金属立杆顶部等多种安装面，安装时只需要保证立杆竖直度偏差不超过2度，就可以让风向回转组件保持水平回转，不会因为立杆倾斜导致回转轴承单侧受力磨损。装置整体横向最大尺寸为风轮的旋转直径，风轮旋转范围内无任何外凸干涉结构，风向尾翼的回转半径小于风轮半径，风轮转动过程中不会和尾翼、支撑立杆发生运动干涉。设计过程中针对户外长期使用的工况做了多处细节优化：所有回转配合位置都预留了防尘密封间隙，避免沙尘进入配合面增大转动阻力；测温腔体的对流开孔采用下倾式布局，雨水落到开孔位置会顺着倾斜孔壁向外流出，不会灌入腔体内部浸泡测温元件；

　　风轮叶片与中心轮毂的连接位置做了加强筋过渡，在强风工况下叶片根部不会因为反复弯折出现疲劳断裂；风向尾翼采用薄型轻量化板材制作，在保证足够受风面积的前提下尽可能降低回转部分的整体重量，减小轴承的轴向载荷，延长回转结构的使用寿命。这套装置不需要外接动力源，风轮转动完全由自然风驱动，风向指示依靠空气动力自动对正，测温模块可搭配常规的机械式温度感应元件或者低功耗数字温度传感器，既可以做成纯机械无电的科普观测装置，也可以加装无线传输模块把温度、风向相关数据上传到环境监测平台，适配不同场景的使用需求。在结构建模过程中，所有运动部件的配合间隙都按照户外使用的公差要求设定，风轮与中心轴的转动配合、风向组件与立杆的回转配合都预留了合理的间隙量，避免低温环境下部件冷缩出现转动卡滞，同时各零部件的拆分结构充分考虑了3D打印或者小批量注塑加工的工艺可行性，没有出现极端薄壁或者封闭倒扣的难加工结构，使用者可以直接基于三维结构完成零件加工、装配调试，快速搭建出可用的户外风温一体化观测装置。
