模块化集成方舱内部钢构布局设计

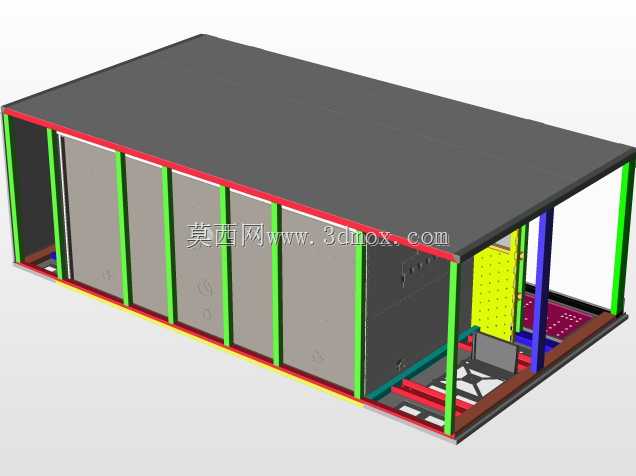

　　这套三维结构围绕一个可整体吊装、运输的箱式集成舱展开，舱体采用矩形外轮廓，顶部为整块封闭顶板，底部为承载底板，四周由立柱与横梁构成主受力框架。从剖切视角可以看到，内部并非简单空箱，而是按照设备安装、走线、检修和分区隔离的实际需求进行了系统化布置。

　　框架部分以竖向立柱作为主要传力构件，立柱沿舱体长度方向等距排列，配合顶部圈梁与底部边梁形成闭合受力环。立柱在角部和跨中位置承担顶板载荷、吊装冲击以及运输过程中的扭转变形，梁与柱交接处需要保证足够的连接刚度，避免舱体在公路转运或起吊时出现菱形变形。底部框架除边梁外，还布置了纵向承托梁，用于安放重量较大的设备底座，梁的走向与设备重心位置对应，使载荷能够直接传递到底部主结构，而不是由饰板或隔板承受。

　　内部空间被多块竖向隔板划分成若干功能区。靠前的连续隔板形成相对独立的设备腔，板面预留了安装基面，可固定电气元件、控制单元或工艺模块；隔板同时起到遮拦、防护和局部加强作用，减少人员误触带电或运动部件的风险。舱体端部设置了黄色穿孔板件，这类板件在实际工程中常作为安装背板或通风维护板使用，孔位可用于绑扎线缆、固定小型元件，也可根据散热需求调整开孔率。旁边的紫色区域代表独立安装平台或地板分区，下方留有支撑结构，便于布置重型组件并形成检修通道。

　　走线与管路空间在模型中通过不同颜色的梁、槽体加以区分。底部可见红色纵向构件，对应电缆桥架、管路支架或设备安装导轨；青色横向构件则可理解为跨舱连接的管线通道。这样的布置方式把强弱电、气路或液路在底层集中梳理，再沿立柱附近向上引接，避免管线横穿操作空间。设计时需要在框架阶段就预留桥架穿越孔和固定点，若等舱体封装后再开孔，不仅破坏防腐层，也容易与主受力梁发生干涉。

　　从安装边界看，舱体外形保持标准箱式运输尺寸思路，外部没有突出的复杂结构，便于平板车运输和集装箱式吊装。顶板覆盖整个框架，可提供防雨、防尘和遮阳保护；侧板与立柱结合后形成围护体系，内部设备在出厂前即可完成预装、接线和初步调试。现场就位后，只需连接外部电缆、接地和相关工艺接口，就能缩短现场施工周期。

　　结构设计中需要重点控制几个工程问题。其一是重心，重型设备应尽量靠底、靠中布置，降低吊装和运输时的摆动；其二是维护空间，隔板不能完全封死检修路径，门板、抽拉单元或可拆卸面板要与内部元件位置匹配；其三是热管理，密闭舱体内设备发热会沿顶板和背板聚集，穿孔板、通风间隙和风机安装位需要在结构建模阶段同步考虑；其四是刚度协调，外围框架、内部隔板和底部平台不能各自为政，应通过螺栓或焊接连接成整体，使隔板在受振时不产生异响和疲劳开裂。

　　模型用颜色区分不同构件，使框架、围护板、安装板和管线支架的层次非常清晰。对结构工程师而言，这种表达方式有利于在方案阶段检查构件碰撞、评估通道宽度、确认设备安装顺序，也方便向制造端拆解立柱、梁、板件和支架的加工清单。整体来看，该舱体结构适用于预制设备舱、通讯基站舱、电力预制舱、移动式控制站以及需要工厂集成、现场快速部署的箱式装备场景。
