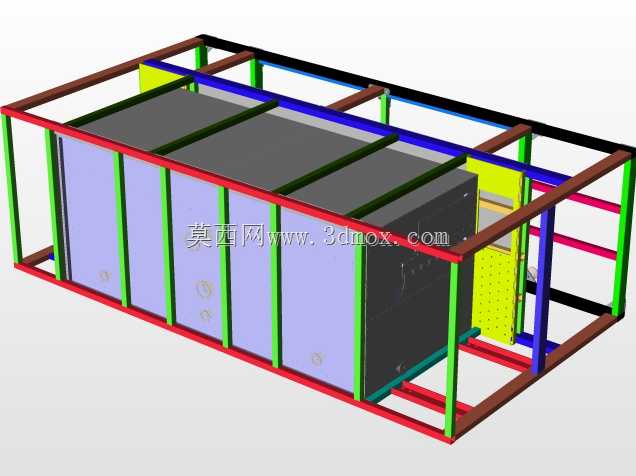

模块化酒店客房钢结构框架三维结构

　　该三维结构呈现的是一套面向酒店住宿场景的模块化预制客房单元，整体以型钢焊接框架作为承载主体，外围配套轻质围护墙板、独立门扇与内部功能隔墙，属于装配式集成建筑在临时住宿、景区营地、扩建酒店项目中的典型落地形态。这类模块化舱体在工厂内完成框架焊接、墙板预装、门窗点位预留后，可整体运输至现场直接吊装就位，无需在施工现场开展大量湿作业，大幅缩短酒店集群的搭建周期，尤其适配山地景区、郊外营地、临时会展配套住宿这类现场施工条件受限、工期要求紧张的应用场景。

　　从结构受力逻辑来看，框架采用多层纵横型钢交错布置：底部沿舱体长度方向铺设通长主承重梁，横向均布多根次梁形成底部承载网格，承担客房内部地面荷载与家具、人员活动的竖向载荷；顶部对应布置同走向的纵横梁系，形成顶部围护与吊顶安装的支撑基底；四角及长边间隔设置竖向立柱，将顶部载荷逐层传递至底部框架，整体形成闭合的空间刚架结构，吊装过程中可通过顶部预设吊点整体起吊，运输时框架自身可抵御路面颠簸带来的扭转变形，现场堆叠布置时下层框架也可承担上层舱体的竖向载荷，支持多层酒店模块的叠装搭建。

　　围护系统的设计充分兼顾住宿单元的封闭性与安装便捷性：沿框架长边外侧连续布置多块竖向轻质复合墙板，墙板侧边与竖向立柱通过紧固件贴合固定，板间预留密封胶填充缝隙，阻断室外气流、噪声传入室内；舱体端部预留完整门洞空间，配套装配带观察窗的成品门扇，门扇与框架立柱通过合页铰接，开门方向与舱体外部通行通道对齐，满足客房独立进出的使用需求。框架内部还设置了一道横向分隔墙板，将舱内空间划分为住宿区与独立卫浴区两个功能区块，隔墙同样固定在内部预设的竖向型钢龙骨上，后续可在卫浴区侧预装防水底盘、给排水管线，住宿区侧预留墙面装饰层、家具固定点位。

　　设计过程中首先明确舱体的运输边界：整体外形尺寸严格适配标准货运车辆的装载限界，宽度方向不超出道路运输允许的最大舱体宽度，长度方向匹配常规集装箱运输车辆的承载平台长度，避免超宽超长带来的运输审批成本与通行限制。框架所有型钢的排布均避让后续机电管线的穿行路径，顶部梁间预留的空隙可直接布置新风管道、消防喷淋管线与电气桥架，底部次梁间的空腔可嵌入铺设保温层与地面调平构件，墙板与框架的连接点位全部预设标准化安装孔位，现场装配时无需二次钻孔焊接，仅通过标准紧固件即可完成围护件的固定。

　　从安装边界考量，舱体底部框架的底面为整体找平的承重接触面，现场仅需提前做好条形混凝土基础或可调节支撑脚位，将舱体吊装落位后微调水平度即可完成单元就位；多个舱体并排拼接时，相邻舱体的外侧框架梁可通过连接夹板锁紧，形成整体联动的建筑结构，叠装时上下层舱体的四角立柱精准对位，通过定位销与固定螺栓传递竖向载荷，无需额外搭建现场建筑骨架。框架外露的不同色标型钢在建模阶段即做了构件分区标识：不同颜色分别对应主承重梁、次梁、立柱、围护压条等不同构件类型，指导车间下料焊接时快速区分构件规格，避免装配过程中出现构件错装，整套结构既满足模块化建筑的快速周转复用需求，也兼顾了酒店住宿单元的空间分隔、保温隔声、独立通行等核心使用功能。
