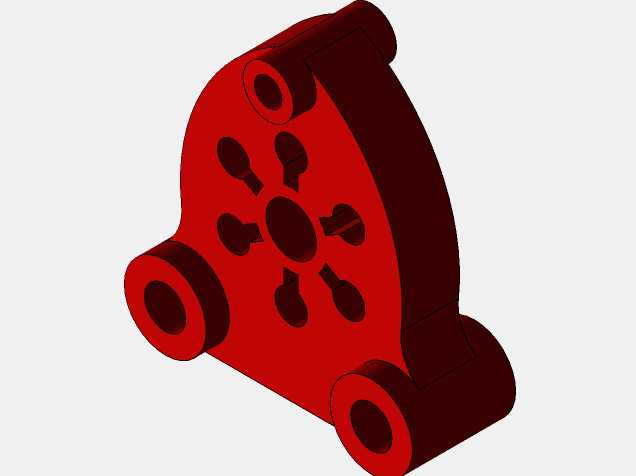

多孔位异形机械连接固定支架结构

该款固定支架主要应用于工业传动系统、航空航天机载设备以及汽车动力附件的安装连接场景，可在复杂紧凑的设备腔体内部完成核心功能部件的定位与载荷传递，适配多方向的管路、轴类零件的安装固定需求，能够在设备运行过程中承受持续的振动载荷与交变应力，避免连接部件出现移位、松脱等问题，保障整套设备运行的结构稳定性。从实际用途来看，该支架既可以作为独立的安装基座承载小型传动组件、传感检测元件，也可以作为设备壳体的内部加强筋结构，衔接外部壳体与内部功能模块，分散设备运行过程中产生的冲击载荷，同时其盘面预留的多组镂空孔位可兼顾减重、走线以及散热的多重需求，适配狭小安装空间内的多功能集成需求。在功能特性上，该支架采用一体化铸造成型的结构设计，三个同轴度要求较高的安装轴孔分别布置在支架的三个延伸端，可分别对应铰接固定端、活动连接端以及辅助支撑端的安装需求，孔位内壁预留了足够的轴承安装余量，可直接适配标准规格的滑动轴承或滚动轴承压装，无需额外进行二次加工；盘面的花瓣状镂空结构在保证整体结构强度的前提下，大幅降低了零件自身重量，同时镂空的弧形边缘做了圆角过渡处理，可有效避免应力集中问题，提升零件的抗疲劳寿命。从设计思路层面，该支架整体采用非对称的异形轮廓设计，完全贴合所安装设备的内部腔体曲面，在设计过程中优先保证三个安装轴孔的位置度与同轴度公差，通过有限元仿真对支架的受力薄弱点进行了结构加强，在三个轴孔的衔接位置做了加厚的圆弧过渡处理，避免应力集中导致的结构断裂；同时盘面的镂空孔位尺寸经过反复校核，既能够满足线缆、油路的穿过需求，也不会破坏支架整体的抗弯、抗扭强度，所有外露边缘均做了倒角处理，避免安装过程中划伤操作人员或配套管线。在外形尺寸与安装边界方面，该支架整体轮廓最大宽度适配120mm级别的安装腔体，三个安装轴孔的中心距严格匹配配套设备的安装点位，轴孔内径适配10-20mm直径的连接销轴，安装时仅需将三个轴孔对准对应设备的定位柱，穿入固定销轴并加装轴向限位卡簧即可完成固定，不需要额外设计复杂的安装工装，支架自身的最大厚度控制在30mm以内，不会占用过多的设备内部空间，可在紧凑的设备布局中留出足够的管线排布与部件活动余量，适配多类对安装空间、重量有严格要求的工业设备装配场景。
