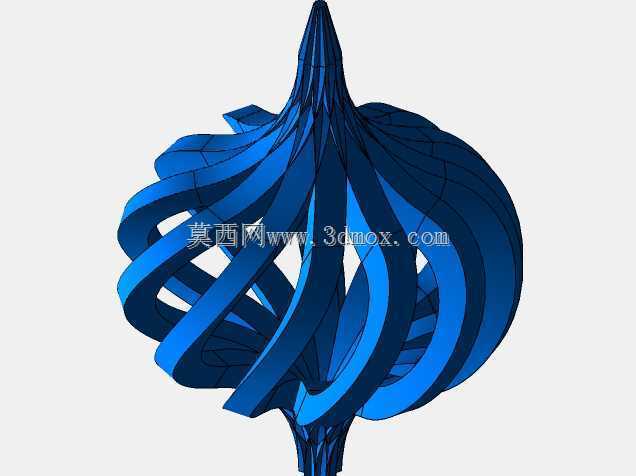

这套造型的核心并不是常规意义上承担电气隔离或防护任务的实体笼体,而是一组围绕中心轴线连续扭转、彼此交错的带状空间曲面。整体轮廓上下收束、中部外扩,形态接近纺锤或花苞:顶端多条扭带逐渐汇聚成尖状收口,底端同样收拢形成支撑连接区域,中间段则向外膨胀,构成最大的径向包络。带状构件在周向上均匀分布,沿高度方向同时完成弯曲、扭转和相互穿插,使外观呈现出强烈的螺旋动势。由于各条带之间保留了大面积开放空隙,模型在视觉上具有通透感,实体材料并未封闭内部空间,而是通过曲面边界勾勒出笼式轮廓。
从结构表达看,该作品更适合作为创意机械造型、装饰构件、展陈装置或参数化曲面练习对象。若用于实际装置,可将其放置在设备外壳、艺术灯具外罩、展台中心雕塑、主题机械摆件等场景中;带状曲面既能形成围护感,又不会完全遮挡内部对象,光线、气流和视线均可穿过空隙。若内部设置光源,螺旋带体会在周围投射连续变化的阴影;若作为防护罩使用,则需要根据真实载荷补充杆件厚度、连接法兰和安全间距,因为当前造型强调曲面连续性与形态美感,不能直接按承载防护件判定强度。
建模思路的重点在于空间曲线与曲面放样的控制。先确定整体高度方向的轮廓控制线,再在中部最大直径处建立周向分布基准,使每一条扭带从底部收口位置出发,绕中心轴按固定角度旋转上升,最后在顶部汇聚。带状构件不能简单使用直纹面拼接,否则转折处会出现生硬折边;应通过多段引导线控制带面宽度、扭转角和法向方向,使曲面在膨大段保持饱满,在收口段平滑变窄。相邻扭带虽然在视觉上交叉,但实体之间需要保持明确间隙,避免布尔合并时产生非预期干涉。检查模型时,应沿螺旋路径逐段观察带面是否存在褶皱、自交或法向突变,尤其是顶部尖束区域,多条曲面快速靠拢,最容易出现曲率急剧变化。
外形边界可以按竖向主轴理解:底端为安装或固定端,顶端为装饰收束端,中部最大外径决定外部占位。实际投产或打印前,需要根据使用场景设定总高、最大直径、带宽和带厚。若采用金属板材成形,带状件应考虑展开可行性、折弯回弹和焊接定位;若采用数控加工或增材制造,则要关注悬垂角度、支撑布置和曲面壁厚。底部收拢区适合增加环形基座或法兰,以便与台面、支架或内部机构连接;顶部尖束区可做成封闭汇交点,也可保留小型连接头用于吊挂。安装边界上,外围应预留足够空间,避免螺旋带最外凸位置与相邻零件、包装内壁或人员通道发生接触。
功能特性方面,这种结构的优势主要体现在轻量化、通透性和造型识别度上。与封闭壳体相比,镂空扭带减少了材料占用,曲面之间的开口降低了风阻和遮挡;与普通直肋笼相比,螺旋布置使力流路径更富连续性,也让外观在不同视角下呈现不同疏密关系。设计时不能只追求形态复杂,还要关注带条宽度与厚度的比例:过薄会导致打印或加工后变形,过厚则会削弱镂空效果,并使中部交错区域显得拥挤。对于需要承受触碰、振动或吊挂载荷的场景,应在底部收口、顶部汇交以及带条交叉邻近区设置加强过渡,保证曲面连接处不是薄弱尖角。
在三维结构设计工作中,这类模型可用于训练复杂曲面建模、装配间隙检查和造型工程化转换。完成数字模型后,应重点核对中心轴对称性、周向分布角度、带状实体最小壁厚以及上下安装端的同轴度。若后续要转化为工程图纸,还需补充基座尺寸、固定孔位、表面处理要求和材料规格,使艺术化笼式曲面能够从视觉造型过渡为可制造、可安装、可维护的实体构件。
