四柱导向冲压工装模架结构设计

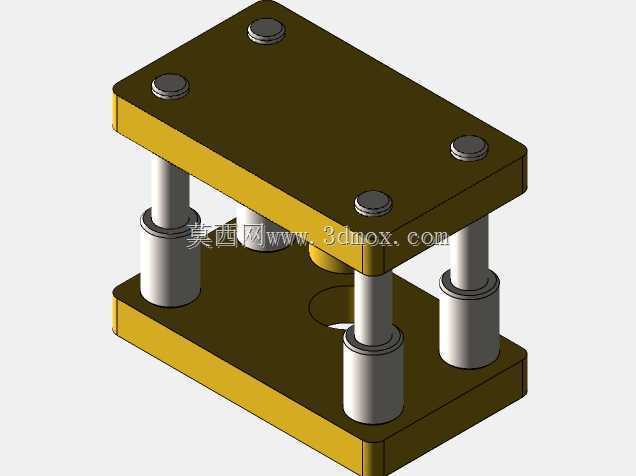

　　这套四柱式冲压工装模架，主要面向中小型钣金冲裁、浅拉伸、冲孔与压印工序的现场装配需求，在小型压力机工位、五金件试制线以及变压器配套金属件加工场景中承担上下模精准对位的核心作用。模架整体采用上下两块平行矩形模板作为承载基体，四根带导套的导向立柱分布在模板四角区域，合模过程中导柱沿导套轴向滑动，约束上下模之间的横向偏移与转角误差，避免冲头与凹模发生啃刃、错位。

　　从实际使用逻辑来看，现场冲压作业时，下模板通过压板或螺栓固定在压力机工作台面，上模板随滑块完成往复行程；板料送入上下模之间后，上模随滑块下行，导柱先于凸模进入导套完成导向，再由安装在模板中部的凸、凹模完成冲切或成形。四角导向的布局让模架在承受偏载时仍能保持较高的平行度，尤其适合多工位冲小孔、轮廓冲裁这类对凸凹模间隙均匀性要求严苛的工序，间隙波动过大会直接造成毛刺超标、刃口崩裂。

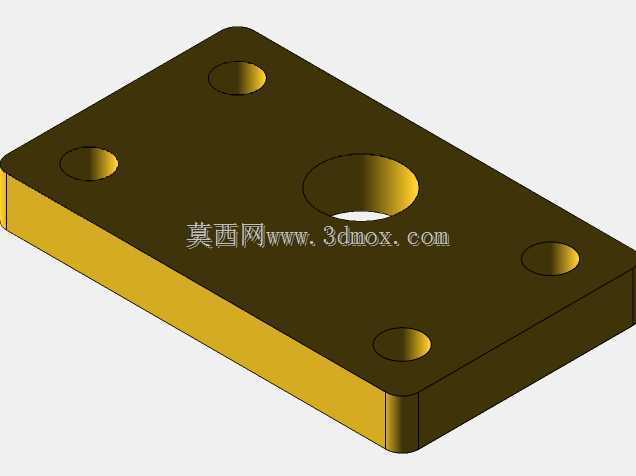

　　结构建模时优先保证模板平面的平行度与立柱安装孔的位置度：上下模板的导柱/导套安装孔采用同轴对应布局，孔位公差按IT7级控制，四根导柱的有效导向长度需覆盖滑块全行程，保证开模极限位置下导柱仍不脱离导套，消除合模初始阶段的导向盲区。模板中部预留的圆形避让工位用于安装凸模固定板、凹模镶块以及卸料弹性元件，周边均匀布置的沉头紧固孔用于锁紧模柄、固定板与送料定位附件，顶面四个圆形限位垫块则承担合模行程终点的刚性限位，控制模具闭合高度，防止过冲损坏刃口。

　　安装边界方面，模架外形为规整矩形框架，下模板底面为全平面基准，可直接适配压力机工作台的T型槽布局，四角立柱外侧留出足够的压板装夹空间，避免锁紧机构与导向部件发生干涉；上模板顶面预留模柄连接区域，可匹配不同吨位小型压力机的滑块安装孔距。开模状态下上下模板之间的敞开空间满足手工送料或简易送料机的进出料高度，导柱外露段长度在开模时不超出压力机滑块安全运行区间，合模时导套完全包覆导柱配合段，导向接触面保持充足润滑储油间隙。

　　设计过程中对模板厚度做了刚性匹配：模板厚度随模架外形尺寸同步加大，抵消冲裁瞬间的冲击弯矩，减少模板中部挠曲变形；导柱与导套采用间隙配合，配合面预留润滑脂存储槽，长期往复运行下可降低导向面磨损速率。整套结构没有多余复杂构件，所有零部件均为冲压模具标准件衍生结构，拆解后导柱、导套、模板均可单独替换，现场维护时只需拆卸对应紧固件即可完成磨损件更换，不需要整体报废模架，既满足小批量五金件冲压试制的快速换模需求，也能在连续批量生产中维持稳定的导向精度。
