六轴机械臂弯臂结构件三维设计

该六轴机械臂弯臂结构件是多关节工业机器人的核心承载连杆部件，主要应用于汽车制造焊装工位的焊枪搭载、3C电子生产线的精密元件搬运、轻工行业的产品码垛以及精密加工场景的工件上下料作业，作为连接机械臂肩部回转关节与肘部摆动关节的关键传力构件，承担着传递关节驱动力矩、承载末端执行器与作业负载、保障臂部运动轨迹精度的核心作用，其结构性能直接决定整台六轴机械臂的负载能力、运动重复定位精度与长期运行可靠性。

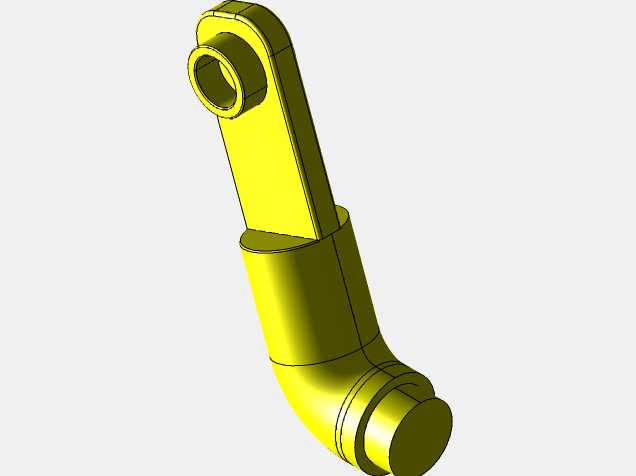

从功能特性来看，该弯臂构件采用一体化弯转式流线结构设计，上端设置同轴回转安装孔位，用于与肩部关节的输出法兰、谐波减速器输出端配合连接，可实现臂部整体绕肩部轴线的大范围回转动作；下端设置垂直于弯臂走向的铰接安装接口，用于对接肘部摆动关节的输入轴系，可配合肘部关节实现小臂组件的俯仰摆动，弯臂的弯折角度经过运动学仿真优化，既能够规避机械臂在全行程运动过程中大小臂之间的结构干涉，又能最大化拓展臂部的作业覆盖半径，让机械臂在狭窄的工位空间内也能完成多角度、多姿态的作业动作，同时该结构预留了内部走线空腔，可将关节动力线缆、信号控制线内置在臂体内部，避免机械臂运动过程中线缆与外部设备、工位工装发生剐蹭缠绕，大幅降低设备运行的线缆故障概率。

在设计思路层面，该构件优先兼顾结构刚性与轻量化需求，整体采用等强度变截面设计，在靠近上下安装孔的应力集中区域适当增加壁厚，提升关节连接位置的抗扭、抗弯承载能力，在臂身中段非核心承载区域做适度的壁厚减薄与结构优化，在不降低整体结构刚性的前提下有效降低构件自重，减少关节驱动单元的负载冗余，提升机械臂的动态响应速度与运动平稳性。外形尺寸与安装边界方面，该弯臂构件的轴向长度适配常规10kg负载级六轴机械臂的臂展参数，上下安装孔的同轴度、端面垂直度公差均按照精密传动部件的配合要求设计，安装止口的尺寸与通用谐波减速器、交叉滚子轴承的安装规格完全匹配，安装时无需额外做适配加工即可完成与标准关节组件的装配，构件的外轮廓最大回转半径经过严格校核，在机械臂做全角度回转、俯仰动作时，不会与肩部基座、相邻臂段以及末端搭载的执行器发生运动干涉，能够适配紧凑布局的自动化生产线安装需求，可直接集成到标准化的六轴工业机器人本体结构中，也可作为教学实训用机械臂的结构件用于运动学仿真、装配实训等场景。
