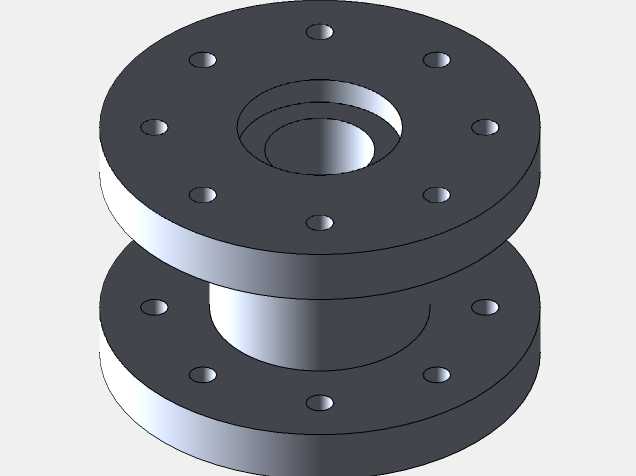

双法兰式扭矩传感检测元件结构

该扭矩传感元件主要面向工业传动系统的转矩实时检测场景，可广泛适配电机测试台架、减速机输出端校验、自动化生产线传动链路监测、新能源动力总成性能测试等多种工业场景，能够在传动系统持续运转过程中精准捕捉轴系传递的扭矩数值变化，为设备运行状态监控、负载异常预警、传动效率测算提供可靠的核心检测数据支撑。在实际工业应用中，这类法兰式扭矩传感器无需额外定制复杂的安装转接结构，可直接串联接入同规格法兰接口的传动链路中，不会对原有传动系统的轴系对中精度产生额外影响，能够有效降低现场改造的施工难度与适配成本。从功能特性来看，该传感结构采用对称双法兰设计，两端法兰盘均布8个安装定位孔，可与传动链路两端的对接法兰实现螺栓刚性连接，中间的筒状弹性体为扭矩应变检测的核心敏感区域，当传动链路传递扭矩时，中间弹性体会产生与扭矩值线性对应的微形变，通过粘贴在弹性体表面的应变检测单元即可将形变量转化为可采集的电信号，最终换算得到实时传递的扭矩数值。在设计思路上，该结构整体采用轴对称布局，两端法兰盘的安装孔位置度、端面平面度均按照精密传动部件的公差要求设计，能够保证安装后两端轴系的同轴度误差控制在极小范围内，避免因安装偏斜带来的附加弯矩影响检测精度；中间连接筒的壁厚经过反复校核，既保证足够的刚性承受额定扭矩负载下的冲击，不会出现塑性形变影响长期使用稳定性，又能保证足够的应变灵敏度，让微小扭矩变化也能被精准捕捉。从安装边界来看，两端法兰的外径、安装孔分布圆直径、螺栓孔孔径均遵循通用工业法兰的连接尺寸规范，可直接匹配同规格的标准传动法兰，中间筒体的轴向长度经过优化，在保证应变区域足够长度的前提下尽可能压缩轴向安装空间，能够适配安装空间紧凑的传动测试场景；法兰端面的中心通孔设计可允许传动链路的中心走线或者穿过定位芯轴，进一步拓展了该传感元件的适配场景，不管是静态扭矩标定还是动态旋转工况下的连续扭矩检测，都能保持稳定的检测性能，不会因为长期运转出现连接松动或者检测漂移的问题。
