ArduinoUNO控制板安装固定框架结构

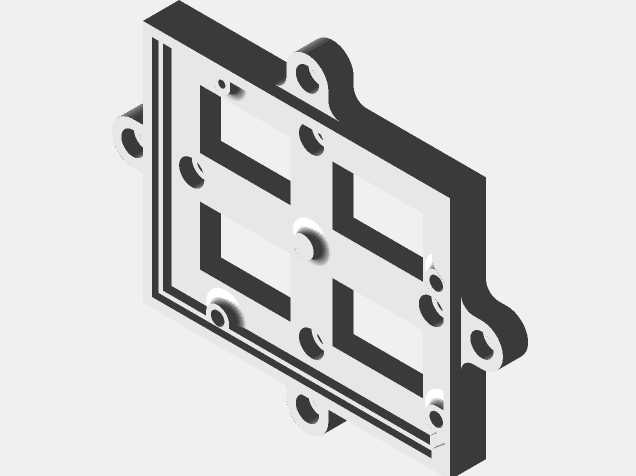

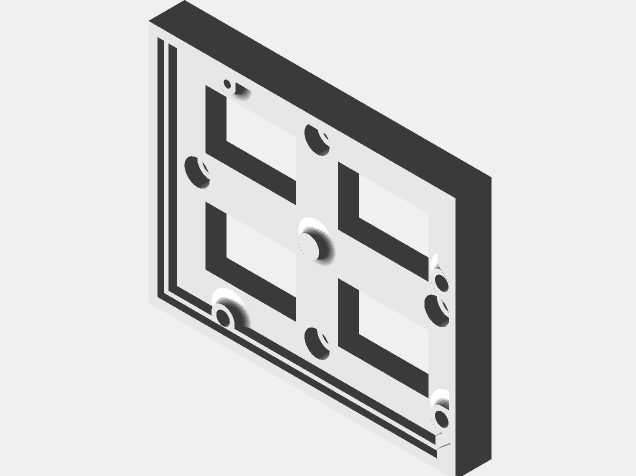

这款固定框架主要面向小型数控加工设备的电控系统搭建场景，专为嵌入式控制核心Arduino UNO板设计，核心用途是将控制板稳固安装在电气控制盒内部，解决DIY小型CNC设备搭建过程中控制板无专用固定位、易移位、接线拉扯易松动的常见问题，同时适配不同的电控盒内部安装布局需求，给控制板提供稳定的承载支撑，避免设备运行过程中振动导致的板件松动、接口接触不良等故障，保障电控系统运行的稳定性。框架整体采用平板式承载结构设计，整体外形为矩形板状结构，边缘做了规整的直角处理，能够贴合常规方形电控盒的内部安装空间，不会出现边角干涉的问题。框架表面开设了多组对应Arduino UNO板安装孔位的沉头固定孔，其中三组孔位适配M3规格螺丝，用于板件主体的常规固定，考虑到Arduino UNO板左上角的元件布局限制，左上角位置单独设置适配2.2mm规格螺丝的固定孔，避开板上的凸起元件，保证安装时不会挤压损伤板上的电子元件，固定后板件与框架表面贴合平整，不会出现翘边、悬空的情况。框架同时设计了两种安装固定版本，分别对应内部固定与外部固定两种使用场景：内部固定版本可将框架直接固定在电控盒的内部安装凸台上，控制板安装在框架朝向盒内的一侧，适合封闭性要求高、内部走线规整的电控盒使用；外部固定版本可将框架固定在电控盒的内壁安装位外侧，控制板安装在框架朝向盒腔的一侧，适合需要频繁插拔调试接口、后期维护频率高的电控场景，使用者可以根据自身的电控盒结构、走线规划、维护需求选择对应的版本使用。框架上的镂空结构既减轻了框架自身的重量，也给控制板背面的元件预留了足够的散热空间，避免控制板长时间运行时热量堆积，同时镂空区域也方便走线时线材穿过，让电控盒内部的走线更加规整有序。安装边界方面，框架的整体尺寸完全匹配Arduino UNO板的外形轮廓，安装后板件不会超出框架边缘，框架的厚度适配常规M3螺丝的拧入深度，固定后螺丝不会穿透框架背面，不会刮蹭电控盒内壁或者其他内部元件，所有固定孔的位置都经过精准对位，安装时无需额外打孔扩孔，直接对应孔位拧入螺丝即可完成固定，大幅降低DIY搭建时的加工难度，提升电控系统的组装效率。
