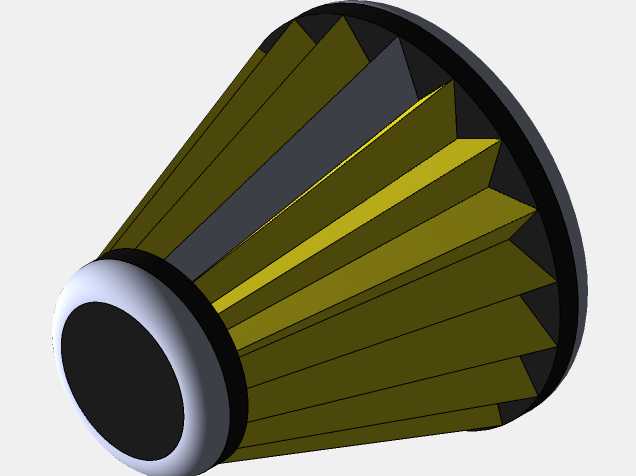

涡轮增压V6发动机空气滤清器基础结构设计

该空气滤清器结构主要适配搭载涡轮增压V6布局的乘用车辆发动机进气系统，是发动机进气链路前端的核心功能部件，安装于车辆发动机舱内进气道与节气门体之间的预留安装位，整体采用锥台形流线外形设计，小口径端对接进气引入管，大口径端朝向滤芯更换操作侧，既能够适配发动机舱内局促的倾斜安装空间，也能通过渐变的通流截面降低进气过程中的气流阻力，减少涡轮增压器的进气负载，提升进气响应速度。在实际车辆运行场景中，该部件承担着进气过滤的核心功能，能够拦截进入发动机进气道的空气中悬浮的沙尘、碎屑、浮尘等硬质杂质，避免杂质进入气缸壁与活塞的配合间隙造成异常磨粒磨损，延长发动机活塞环、缸套等核心运动部件的使用寿命，同时规整的褶皱式滤芯排布能够在有限的安装空间内最大化过滤介质的有效通流面积，兼顾过滤效率与进气流量需求，保障大排量涡轮增压发动机在高转速工况下的进气量供给，避免因进气阻力过大导致的动力输出衰减、空燃比失准等问题。从设计思路层面，该结构优先还原了空气滤清器的核心功能轮廓，锥台形的外壳采用硬质密封边框设计，能够在滤芯周边形成可靠的压紧密封边界，避免未经过滤的空气从滤芯装配缝隙处短路进入进气道；褶皱式的滤芯排布沿锥台母线方向均匀分布，每一道折边的角度与深度都经过通流仿真优化，既保证滤芯拥有足够的容尘空间延长维护周期，也能让气流在通过滤芯时分布更均匀，避免局部通流负荷过大导致的滤芯过早破损。在安装边界设计上，小口径端的对接接口采用标准圆管密封结构，能够适配常规的橡胶进气软管卡箍固定方式，大口径端的密封边框预留了端盖装配的压紧台阶，可配合快拆式端盖实现滤芯的快速更换维护，整体外形的最大径向尺寸、轴向长度都适配主流V6涡轮增压发动机的舱内安装空间，不会与周边的管线、冷却系统部件、发动机装饰罩产生装配干涉，同时锥台形的重心更靠近安装固定点，能够降低车辆行驶过程中振动带来的结构负载，提升部件的长期使用可靠性。
