汽车发动机油底壳结构三维设计

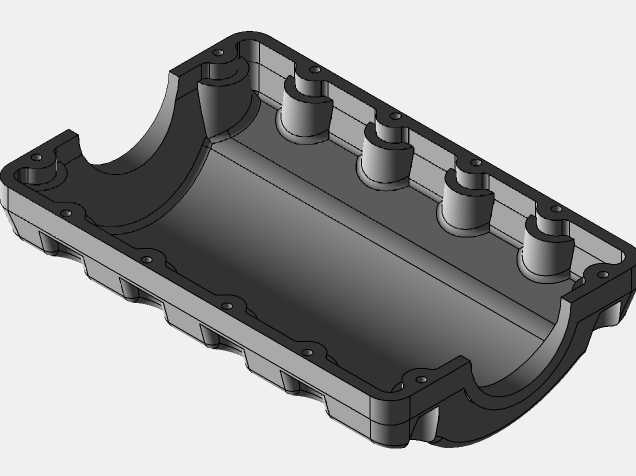

油底壳作为汽车发动机润滑系统的核心承载部件，在动力总成的运行过程中承担着不可替代的作用，其安装位置处于发动机缸体的最下方，是封闭曲轴箱作为储油槽的外壳结构，日常应用覆盖乘用车辆、商用车辆以及搭载涡轮增压动力单元的各类内燃动力设备场景中。在实际使用过程中，油底壳首先需要承接发动机各摩擦副回流的润滑油，将杂质通过底部的磁性放油螺栓吸附留存，同时为机油泵提供稳定的储油空间，保证润滑系统在车辆不同行驶姿态、不同工况下都能持续获取清洁的压力机油，避免出现供油中断导致的发动机拉缸、轴瓦烧蚀等严重故障。除此之外，油底壳还需要具备一定的结构强度，一方面阻挡路面飞溅的泥沙、水渍侵入曲轴箱内部，另一方面要承受车辆行驶过程中产生的振动、路面碎石的冲击，同时还要兼顾曲轴高速运转时的曲轴箱通风需求，部分适配涡轮增压发动机的油底壳还会额外设计机油冷却器的安装接口，保证高负荷工况下机油温度维持在合理工作区间。在本次的结构设计过程中，首先围绕发动机缸体的安装边界进行基准匹配，上部的连接法兰完全贴合缸体下平面的螺栓孔位分布，密封槽的宽度与深度适配常规的橡胶密封垫压缩量，避免安装后出现机油渗漏的问题。储油腔体的深度经过反复校核，既保证足够的机油储量满足润滑系统循环需求，又控制整体高度避免车辆通过起伏路面时油底壳底部发生剐蹭破损，腔体内部设计有挡油板结构，能够在车辆急加速、急减速、大角度倾斜行驶时，减少油底壳内部机油的剧烈晃动，避免机油泵集滤器露出油面导致空气进入润滑回路。外形设计上充分考虑了发动机舱的整体布局空间，侧面避让了转向拉杆、副车架以及前桥传动部件的运动轨迹，底部设计有内凹的放油螺栓安装位，既方便日常保养时的机油排放操作，也能减少螺栓突出带来的剐蹭风险。整体壁厚根据不同区域的受力情况做差异化设计，法兰连接区域适当加厚保证连接刚性，腔体主体区域在保证抗冲击强度的前提下做轻量化处理，兼顾结构可靠性与整车轻量化的设计需求，安装边界完全匹配对应型号涡轮增压发动机的下部接口，能够直接适配整机装配的尺寸要求。
