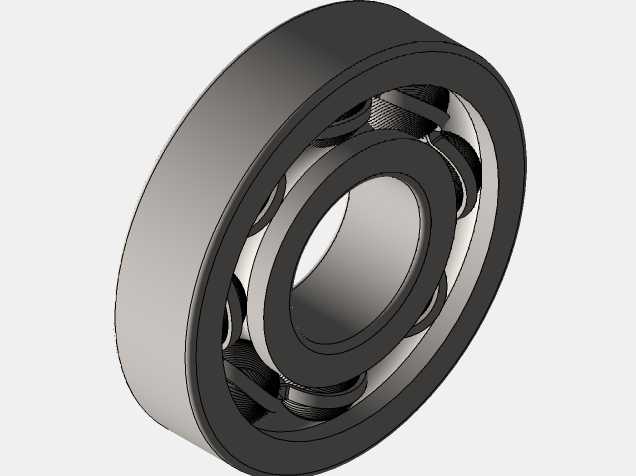

深沟球滚动轴承传动支撑结构

这款滚珠轴承是轴系传动系统中应用极为广泛的基础支撑部件，主要承担旋转轴的径向承载需求，同时可适配一定比例的双向轴向载荷，在各类需要实现轴类零件平稳回转的机械场景中都能见到它的身影。从日常民用的家电电机、电动工具，到工业生产领域的输送设备、机床主轴、泵阀传动端，再到交通领域的非机动车传动系统、小型动力设备转轴，这类轴承都是保障设备低阻力平稳运行的核心配套零件，能够有效降低轴与安装座之间的摩擦损耗，减少转动过程中的能量浪费，同时将轴的回转精度控制在设计允许的范围内，避免轴系运转时出现径向窜动或偏摆，延长整套传动机构的使用寿命。

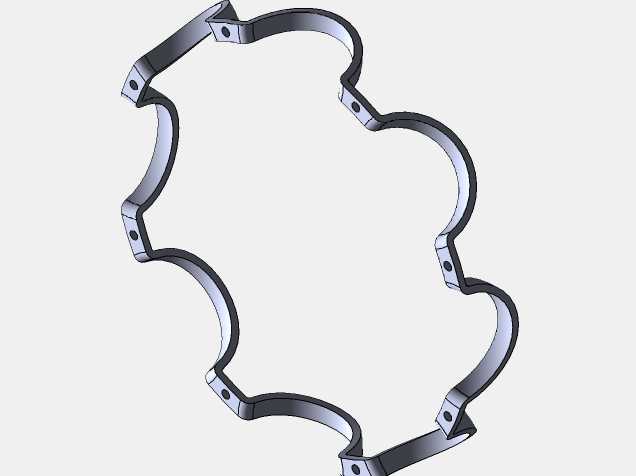

在产品功能特性上，这款滚珠轴承采用内圈、外圈、滚动钢珠、保持架的经典结构设计：内圈与待支撑的转轴采用过盈配合随轴同步转动，内圈外侧设计有与钢珠曲率匹配的弧形滚道，为钢珠提供平滑的滚动接触面；外圈固定在设备的轴承座安装孔内，内侧同样加工有对应弧度的滚道，承受钢珠传递来的径向与轴向载荷；均匀分布的钢珠作为滚动体填充在内外圈滚道之间，将传统轴与座之间的滑动摩擦转化为滚动摩擦，大幅降低运转阻力；配套的保持架将每颗钢珠均匀分隔开，避免钢珠在运转过程中相互挤压摩擦，保证所有滚动体受力均匀，不会出现局部载荷集中导致的早期磨损。

设计过程中首先围绕目标应用场景的载荷参数确定轴承的径向额定动载荷、静载荷阈值，以此反推内外圈的壁厚、滚道曲率半径以及钢珠的直径与排布数量，确保在额定载荷下滚道不会出现塑性变形，钢珠与滚道的接触应力处于材料疲劳极限允许范围内。其次针对安装边界做了适配性设计：外圈的外圆柱面采用标准公差等级，可直接压入对应规格的轴承座安装孔，无需额外加工定位结构；内圈的内孔与标准直径的转轴适配，轴肩定位高度符合通用安装规范，既保证安装后轴向定位可靠，又不会因为轴肩过高影响轴承拆卸。外形上整体为规整的圆环结构，没有突出的异形结构，径向与轴向的安装尺寸完全符合通用深沟球轴承的尺寸系列，可直接替换同规格的同类型轴承，不需要对配套的轴和轴承座做任何修改，适配性极强。同时设计时也考虑了运转过程中的润滑需求，滚道预留了足够的润滑脂存储空间，配合密封结构可实现长期免维护运转，降低设备的后期运维成本。
