曲柄滑块传动机构三维结构设计

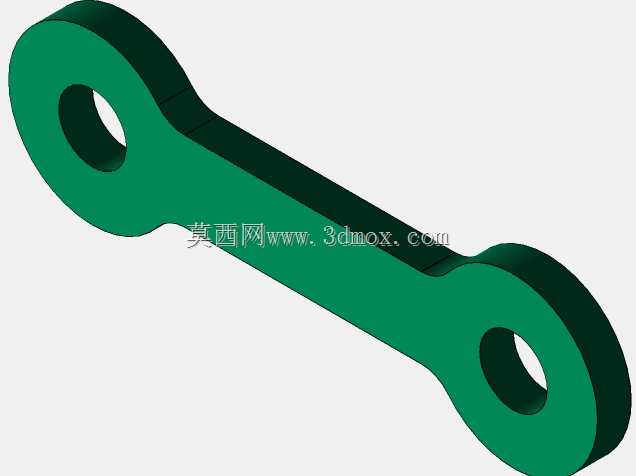

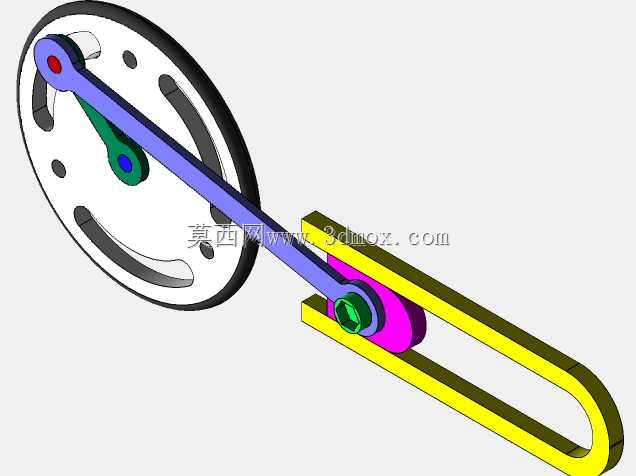

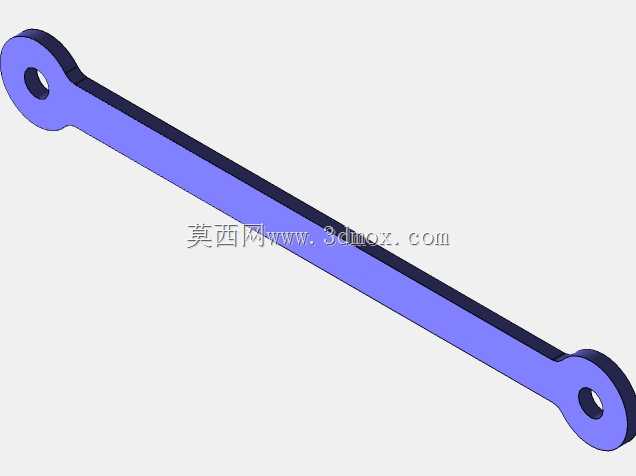

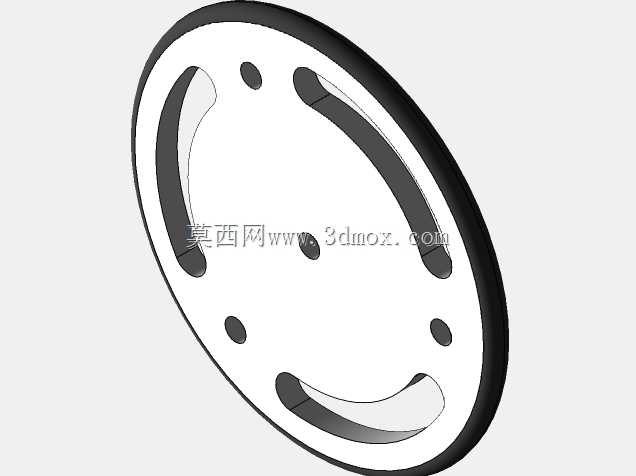

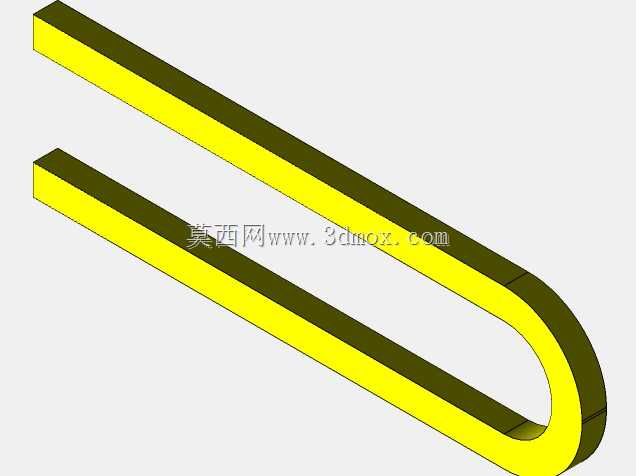

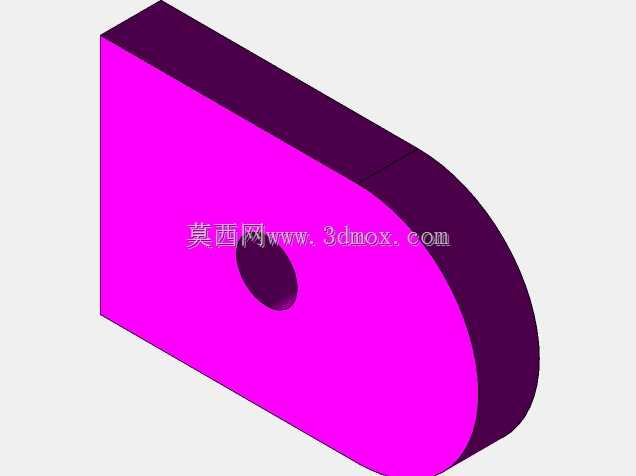

该曲柄机构是机械传动领域应用极为广泛的基础运动转换构件，核心作用是实现旋转运动与直线往复运动的双向转换，在各类需要规律往复动作的工业设备中承担核心传动功能。从实际应用场景来看，这类结构常见于冲压设备的动力输入端，将电机输出的连续旋转转化为冲头的上下冲压动作；也应用在内燃机的动力输出端，将活塞的往复直线运动转化为曲轴的旋转动力输出；此外在送料机构、往复泵、缝纫机等需要规律直线往复动作的设备中，都能看到这类曲柄传动结构的身影。该机构的核心功能特性在于运动转换过程平稳，传动效率高，可通过调整曲柄的回转半径精准控制滑块的往复行程，适配不同工况下的动作幅度需求，同时结构组成简单，零部件加工难度低，后期维护更换成本低廉，适合在各类通用工业设备中批量应用。从设计思路来看，该结构采用偏心曲柄搭配长连杆的布局，曲柄端与带轮集成设计，可直接通过皮带连接动力源输入扭矩，连杆两端采用铰接结构，一端与曲柄偏心轴连接，另一端与滑块组件铰接，滑块被约束在平行导轨内，仅能沿导轨方向做直线往复运动，有效避免运动过程中出现卡滞或偏磨问题。设计过程中充分考虑了运动干涉问题，曲柄回转区域预留了足够的安全间隙，连杆长度经过运动学仿真验证，确保在曲柄整周回转过程中，滑块运动无死点（除特定需要死点定位的工况外），传动过程受力均匀，铰接位置的轴套结构可有效降低转动摩擦，延长构件使用寿命。从外形尺寸与安装边界来看，该结构整体布局紧凑，曲柄轮盘直径适配常规皮带传动的尺寸需求，导轨长度匹配滑块最大行程的两倍余量，安装时仅需固定曲柄轮的回转支座与导轨的安装基面，两个安装面的平行度公差控制在合理范围内即可保证机构顺畅运行，整体占用安装空间小，可灵活嵌入各类设备的传动系统中，不需要额外预留过大的装配与维护空间，适配性较强。
