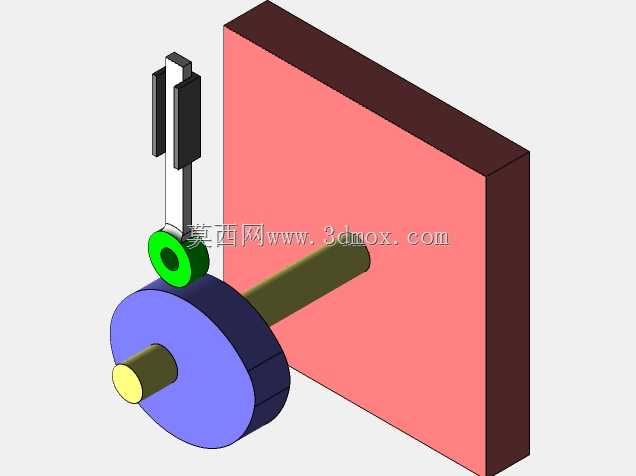

直动从动件盘形凸轮传动结构

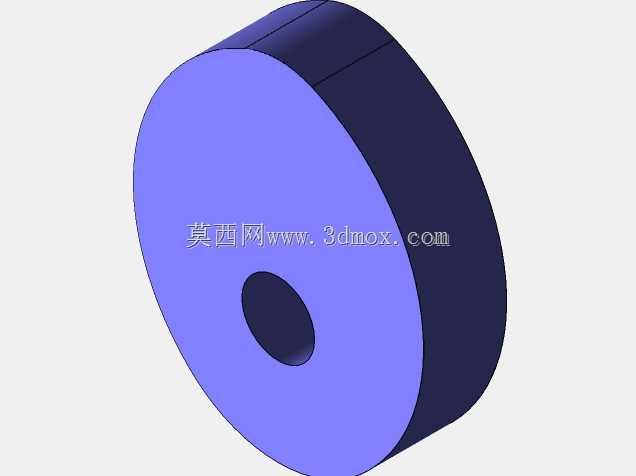

该结构为典型的直动从动件盘形凸轮传动单元，是机械传动领域实现周期性往复直线运动的核心执行结构，广泛应用于自动化生产线的送料工位、内燃机配气系统、轻工包装设备的进给机构、纺织机械的打纬单元等场景，能够将输入轴的连续旋转运动，精准转化为从动件的规律往复直线运动，满足设备对特定时序动作的执行需求。整套结构以立式安装板作为承载基准，安装板预留了凸轮轴的穿装定位孔，可直接通过紧固件固定在设备的机架立面，安装边界紧凑，无需额外设计复杂的支撑座即可完成装配，适配多数中小型自动化设备的内部安装空间。凸轮轴采用阶梯轴设计，一端穿入安装板的定位孔实现径向支撑，另一端与动力输入源对接，轴肩位置对盘形凸轮进行轴向定位，避免凸轮运转过程中出现轴向窜动，保证传动精度。盘形凸轮作为核心驱动件，轮廓曲线根据从动件的运动行程、运动规律设计，可根据实际工况需求匹配等速运动、等加速等减速运动、简谐运动等不同的轮廓线型，确保从动件的运动速度、加速度符合设备运行要求，避免刚性冲击与柔性冲击，提升机构运转的平稳性与使用寿命。从动件采用直动导路结构，导路部件固定在安装板上部，对从动件的运动方向进行约束，仅允许从动件沿竖直方向做直线往复运动，从动件下端通过滚轮与凸轮轮廓接触，将滑动摩擦转化为滚动摩擦，大幅降低接触部位的磨损量，减少运转过程中的动力损耗，同时滚轮的自润滑特性可降低日常维护频次。整套结构的设计逻辑围绕运动转换的精准性、运转的平稳性展开，各部件的配合公差经过合理匹配，凸轮与轴的配合采用过渡配合保证传动同步性，从动件与导路的配合采用间隙配合保证运动顺畅无卡滞，整体结构简单可靠，加工难度低，可根据不同的行程需求调整凸轮轮廓尺寸与从动件长度，适配不同的设备动作要求，在各类需要周期性直线动作的机械装备中都能发挥稳定的传动作用。
