开槽机用柱塞往复横移执行机构

该机构是配套金属切削开槽工序的专用执行装置，主要应用于通用金属加工机床、专用花键铣床、键槽加工设备的切削进给单元，可直接集成到中小型开槽设备的工作滑台区域，承担切削过程中刀具的往复进给与横向移位动作，适配轴类、套类零件的外花键、内键槽、密封槽、定位卡槽等典型槽型的加工作业场景，能够在普通金属切削工况下稳定传递进给动力，替代传统复杂的凸轮连杆进给结构，降低设备整体的装配调试难度。

从实际用途来看，该机构可将驱动端的连续旋转运动转化为柱塞（刀具连接座）的直线往复移动，同时配合横向滑移导轨实现加工过程中的水平进刀退刀动作，在成型切削工序中，柱塞带动安装在端部的开槽刀具完成往复切削行程，横向移动模块负责完成切削深度的进给与退刀复位，整套动作配合可实现连续的开槽加工作业，无需额外加装复杂的数控进给轴即可完成基础的自动开槽循环，适合中小型加工企业的普通机床改造、专用开槽设备的低成本搭建场景。

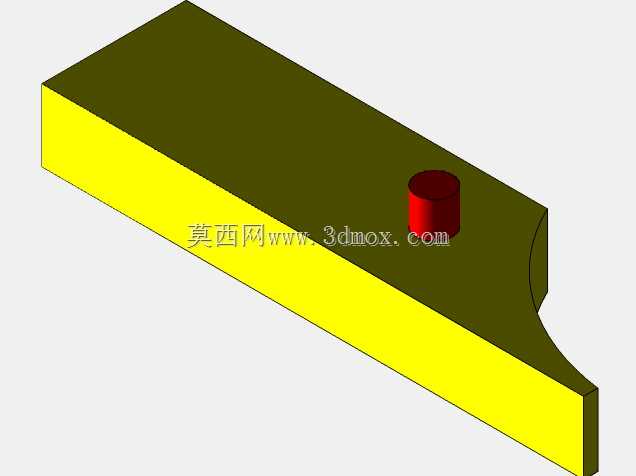

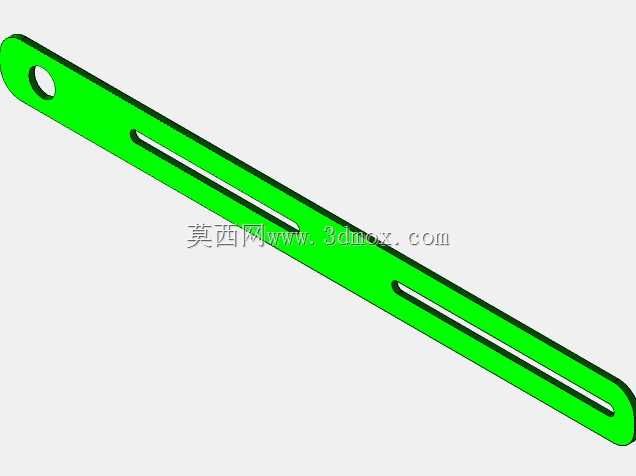

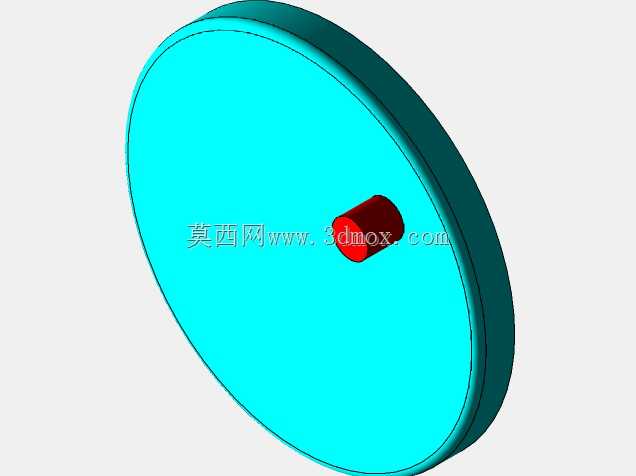

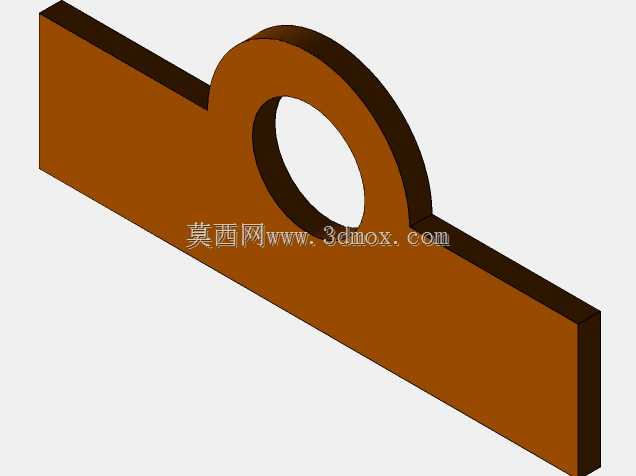

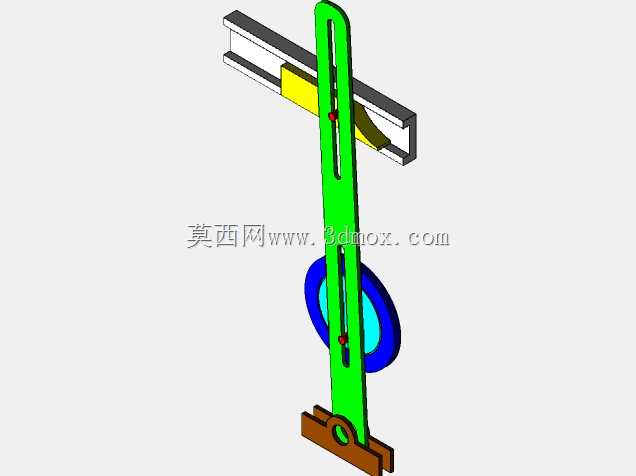

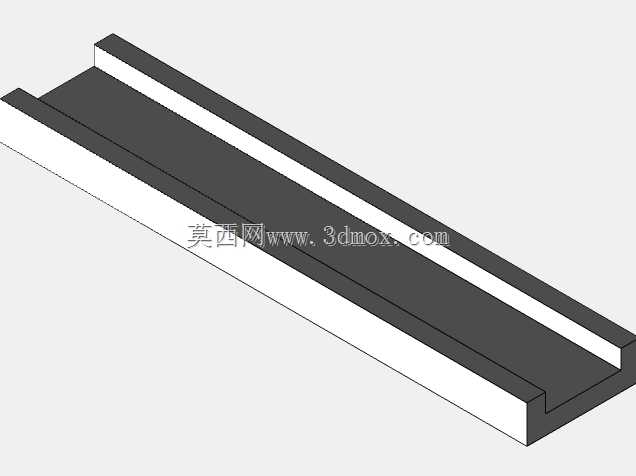

在功能特性上，该机构采用长槽摆杆与偏心轮配合的传动结构，偏心轮安装在摆杆的中部长槽内，旋转时带动摆杆绕底部铰接点做往复摆动，摆杆上部的长槽与横向导轨上的滑块铰接，将摆动转化为滑块的水平往复移动，传动路径无冗余齿轮结构，传动间隙小，往复行程的重复定位精度可满足普通开槽加工的公差要求；横向导轨采用双支撑滑轨结构，滑块运行过程中无偏摆，可承受切削过程中的径向切削力，避免刀具震颤影响槽型的表面粗糙度与尺寸精度；底部铰接座采用带衬套的铰接结构，长期运行磨损后仅需更换衬套即可恢复传动精度，维护成本较低。

设计思路上，该结构优先考虑了普通机床配套的通用性与易装配性，所有传动部件均采用常见的标准型材与机加工件，无需特殊定制的异形零件，摆杆上的两处长槽采用统一宽度设计，可适配同规格的铰接销钉，减少零件种类；偏心轮的偏心距可根据所需的柱塞往复行程灵活调整，适配不同长度槽型的加工需求；横向导轨的安装面预留了通用的刀具安装螺孔，可直接装夹高速钢开槽刀、合金成型刀等常见切削刀具，无需额外制作过渡刀座。

从安装边界与尺寸适配来看，该机构整体为立式布局，横向导轨的安装中心高度可根据配套机床的工作台高度调整，底部铰接座预留了四个标准安装螺孔，可直接固定在机床的工作台滑台上，整体横向占用空间较小，不会与机床的主轴、夹具等部件产生运动干涉；摆杆的摆动范围经过限位设计，最大摆动角度下不会超出导轨的行程极限，避免运行过程中出现脱槽、撞机等问题，可适配工作台行程在300mm以内的中小型开槽设备、台式铣床的加装改造。
