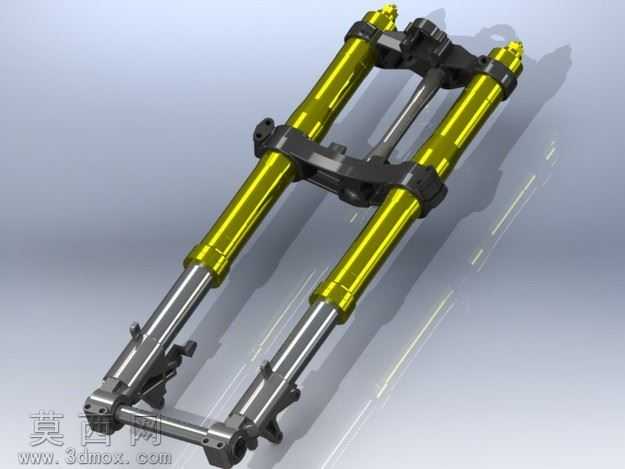

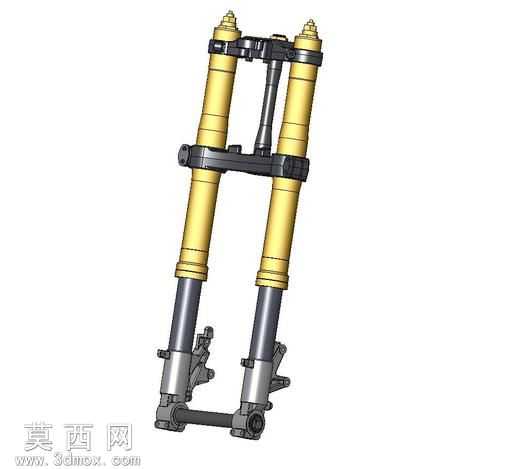

本田CBR929/954RR摩托车前悬架总成

本模型为本田CBR929/954RR车型配套的前端悬架与三重夹总成，建模过程严格遵循实车部件的测绘尺寸进行1:1还原，首先通过拆解实车部件的装配逻辑，梳理出左右对称的减震套筒、上下联板、方向柱、下三角台、刹车安装座等核心子部件的层级关系，在三维建模环境中先以基准轴对齐左右减震器的中心距，确定整车前轮的安装基准与转向轴线的倾角参数，还原该车型原厂设定的前悬拖拽距与前叉倾角，保证模型的结构合理性与实车装配逻辑一致。材质渲染阶段针对不同部件做了区分处理：减震器外管采用亮金色阳极氧化铝材质，调整金属粗糙度参数模拟原厂金色倒叉的金属质感，内管部分采用抛光镀铬钢材材质，添加细微的轴向拉丝纹理还原减震内杆的加工质感；上下联板与三重夹部件采用哑光黑色铸钢材质，添加轻微的铸造颗粒纹理还原部件的压铸工艺质感，底部的轮轴安装座、刹车卡钳固定位采用银灰色锻钢材质，区分不同部件的加工工艺与材质差异。结构设计上完整还原了倒立式前叉的双层套筒结构，清晰呈现外管与内杆的滑动配合关系，上下联板的夹紧螺栓孔位、方向柱的连接结构、下联板的挡泥板安装位、卡钳固定耳的位置都严格对应实车参数，三重夹的抱紧结构做了细节还原，呈现夹块与减震管的抱紧配合关系，所有安装孔位的孔径、孔距都参照原厂维修手册参数设置，可用于摩托车改装方案验证、前悬结构教学演示、机车外观改装渲染等场景。建模过程中对部件间的装配间隙做了合理还原，避免出现部件干涉的问题，对称部件采用镜像特征生成保证左右尺寸完全一致，所有圆角、倒角细节都参照实车部件的加工特征做了还原，没有过度简化结构细节，同时对模型的曲面做了优化处理，保证部件曲面顺滑无破面，可直接导入各类三维软件进行后续的渲染、装配验证或者工程出图使用。
