便携翻盖式运动摇摇杯结构设计方案

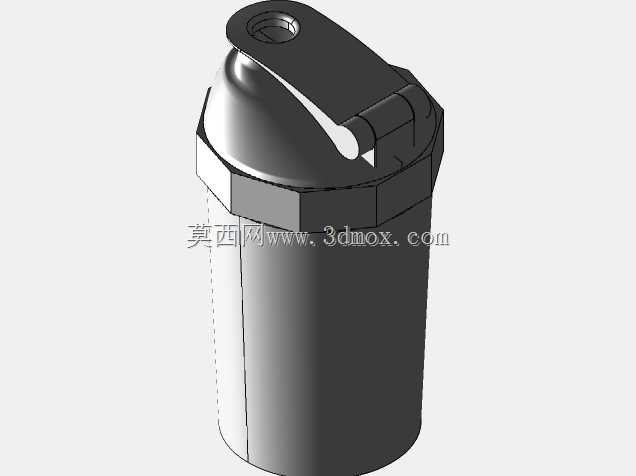

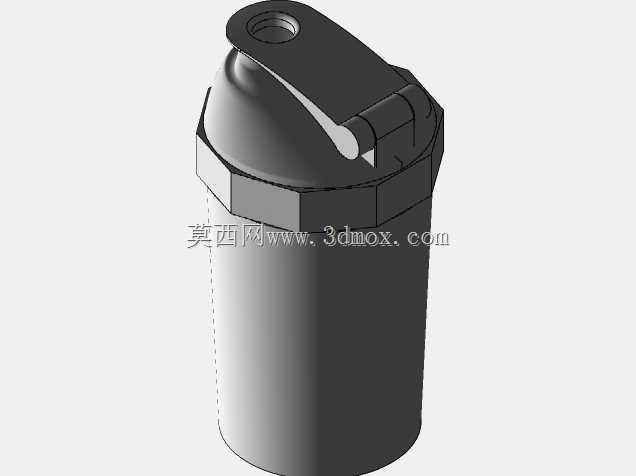

　　这类带翻盖锁扣结构的便携摇摇杯，核心应用场景覆盖健身运动营养补充、户外便携饮水、办公场景代餐冲调多个领域，日常使用中需要兼顾密封防漏、单手操作、易清洁的多重需求，结构设计上的细节直接决定实际使用体验。从功能特性来看，杯身采用直筒等径结构设计，内壁做光滑圆弧过渡，没有多余的加强筋凸起，既能够减少冲调粉剂的挂壁残留，也方便日常清洗时无死角擦拭，搭配的翻盖结构集成了饮口与密封胶圈卡位，闭合时通过盖体与杯口的过盈配合实现密封，翻盖处的翘板锁扣结构不需要双手操作，单手握持时拇指即可推动拨片完成开盖动作，运动过程中拿取使用不需要额外腾出另一只手，适配跑步、骑行等动态使用场景。设计过程中首先要确定杯身的容量边界，

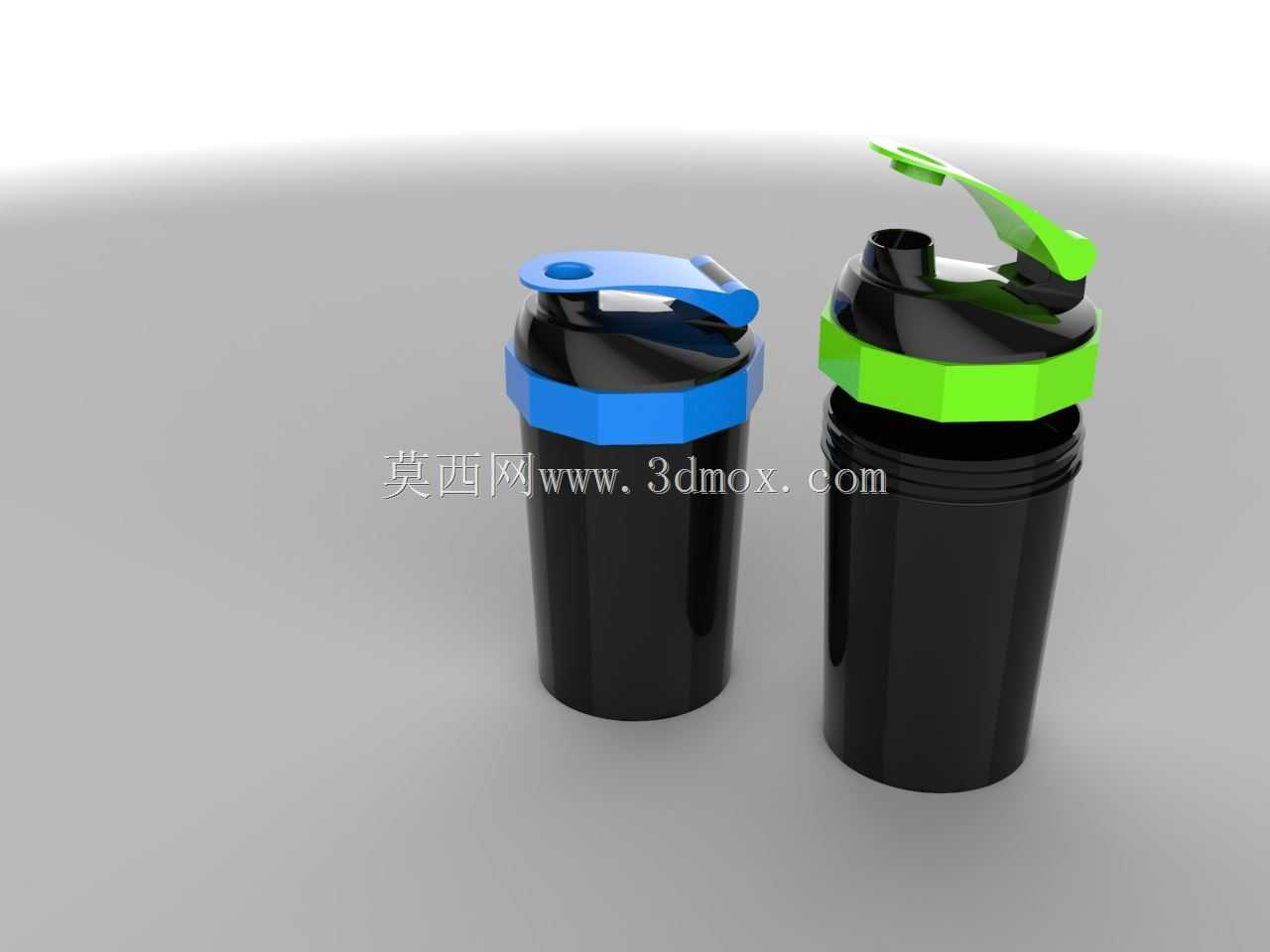

　　常规款的有效容积控制在500-700ml区间，杯身外径控制在75-85mm，适配常规汽车杯架、健身包侧袋的安装尺寸，不会出现尺寸过大无法放入常规收纳位的问题；杯口的螺纹圈数设置为2.5圈，既能够保证旋合后的密封强度，也不会因为圈数过多导致开合需要旋转多圈影响使用效率，盖体上的翻盖转轴采用隐藏式销轴结构，销轴两端做倒扣卡位，不需要额外的紧固件即可完成装配，减少装配工序的同时也避免销轴外露积存污垢。杯盖外侧的彩色装饰圈采用卡扣式装配，和黑色主体盖体做分体设计，既可以通过更换不同颜色的装饰圈实现产品外观的差异化，也能够在装饰圈磨损后单独更换，不需要整体报废杯盖；翻盖顶部的饮口做圆弧收边处理，接触唇部的位置做0.8mm的圆角过渡，

　　避免尖锐边缘划伤皮肤，饮口的内径控制在12mm，既能够保证冲调后的液体顺畅流出，也不会因为口径过大导致饮水时呛洒。实际结构验证阶段需要重点关注翻盖反复开合的疲劳寿命，锁扣位置的壁厚设置为2.5mm，采用韧性较好的塑料材质，保证经过数千次开合后锁扣不会出现断裂失效，密封胶圈的安装槽深度控制在1.2mm，胶圈装配后突出槽口0.5mm，杯盖旋合后胶圈的压缩量控制在30%左右，既能够保证倒置、晃动时不渗漏，也不会因为压缩量过大导致旋合杯盖需要过大的扭力。杯底做1.5mm深度的内凹设计，放置在光滑桌面时能够形成一定的吸附力，减少意外碰倒的概率，杯身外壁做细微的磨砂纹理处理，手上沾有汗水或者冲调液体时也能够稳定握持，不会出现打滑脱手的问题。
