航空发动机后置矢量推力喷管结构

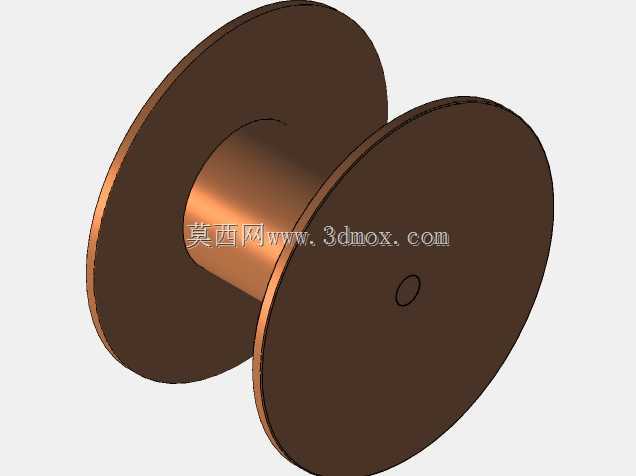

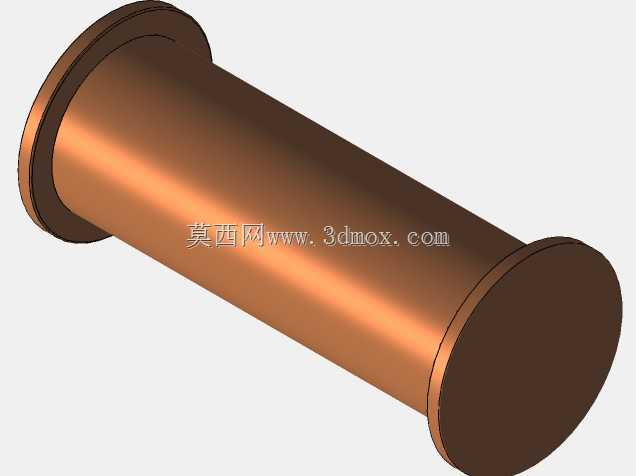

该结构为航空动力系统核心排气做功部件，主要适配于带加力燃烧室的军用航空涡轮风扇发动机，也可经过参数调整应用于大推力航天运载火箭姿态调整动力段、高速靶机动力系统等需要矢量推力控制的场景，核心作用是将燃烧室排出的高温高压燃气进行整流加速后喷出，同时通过喷管结构的可控偏转，改变喷气推力的方向，为飞行器提供额外的姿态控制力矩，大幅提升飞行器的机动性能，缩短起降滑跑距离，优化低速飞行阶段的操控响应速度。

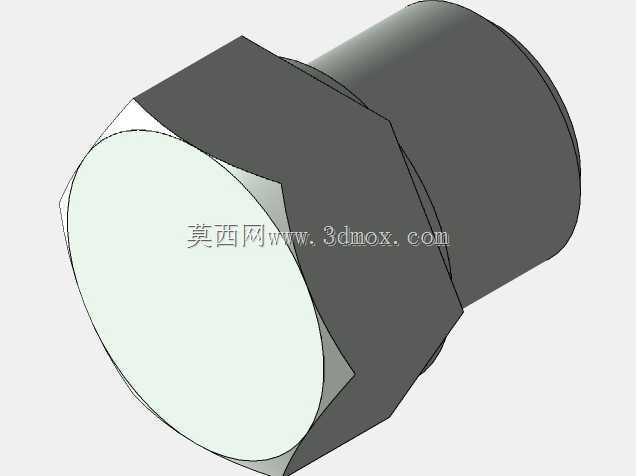

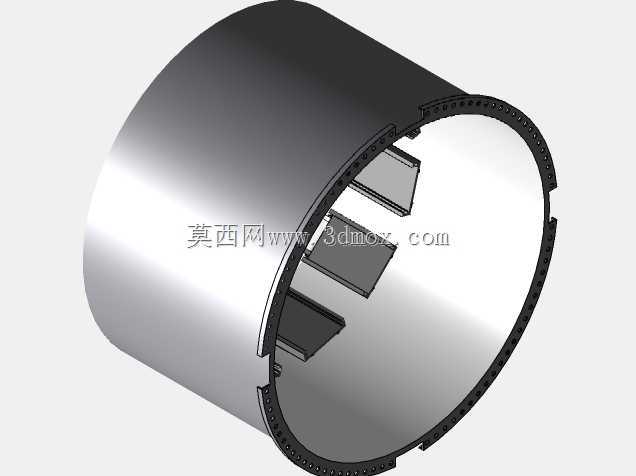

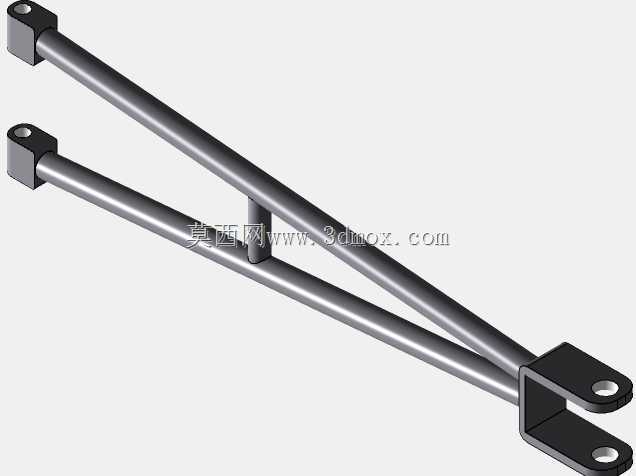

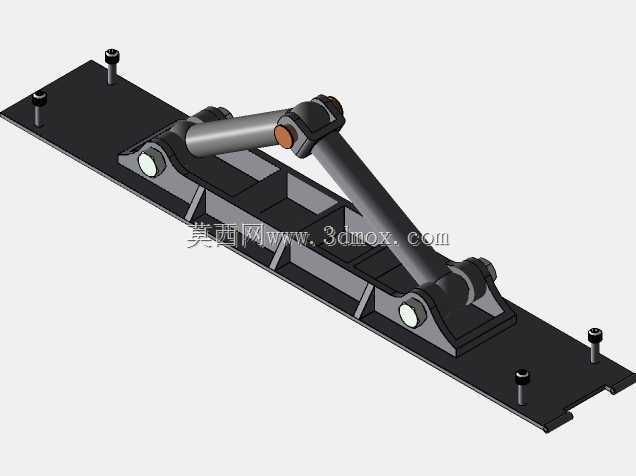

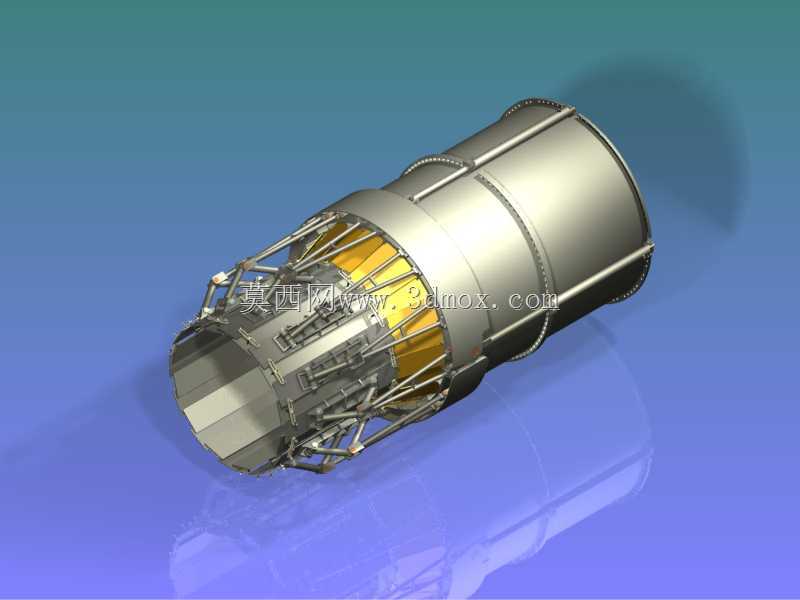

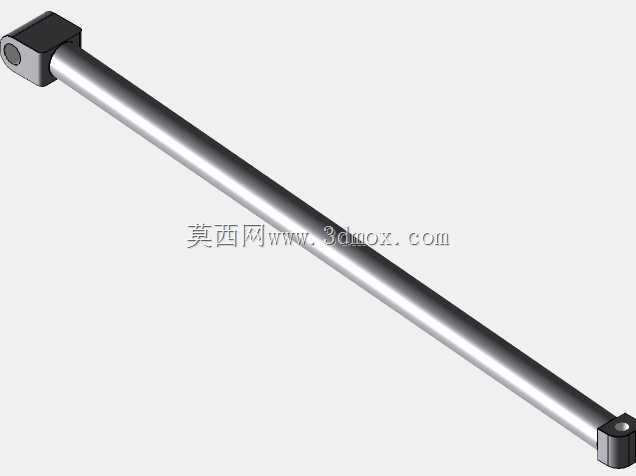

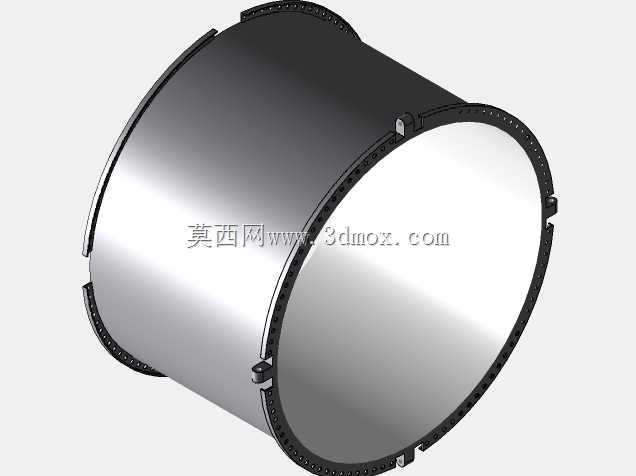

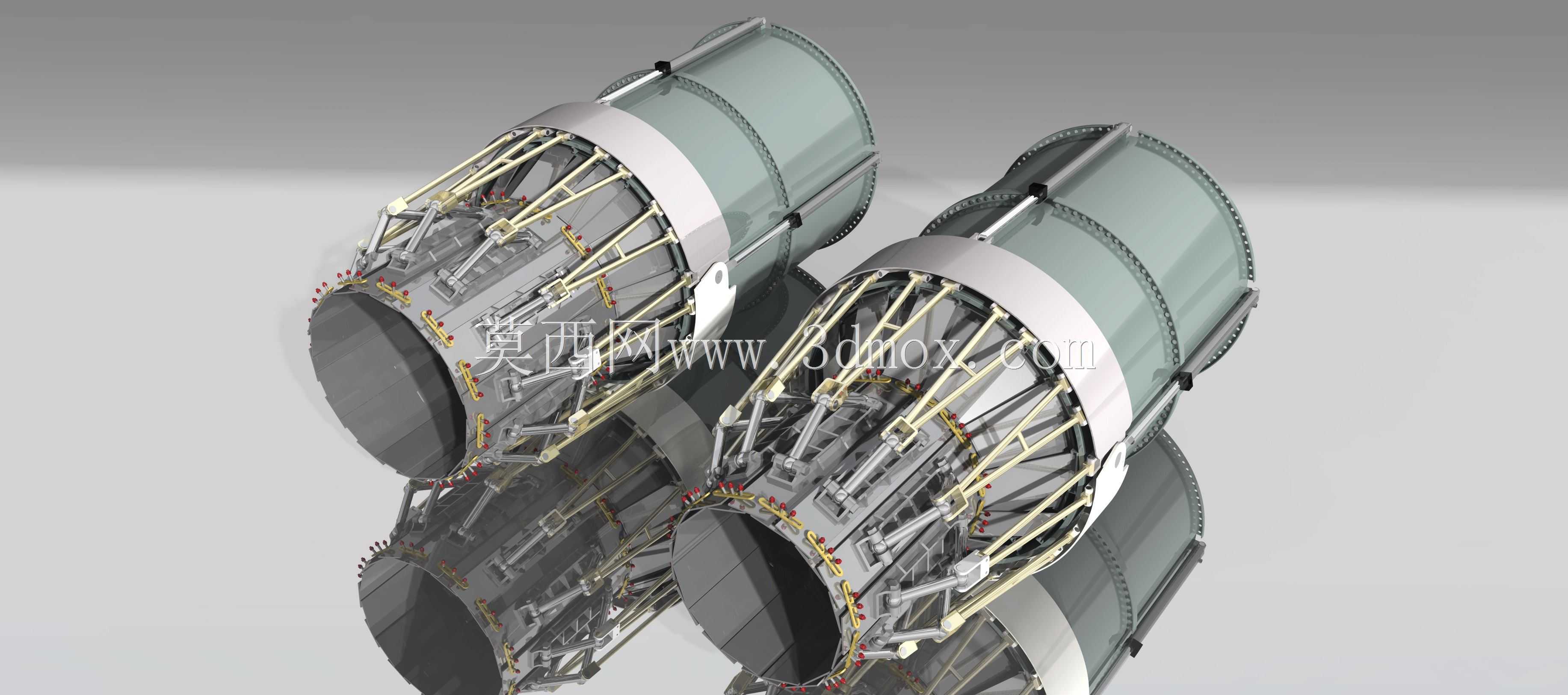

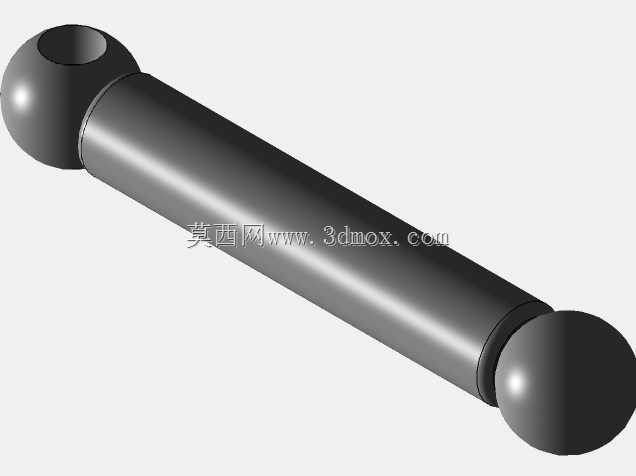

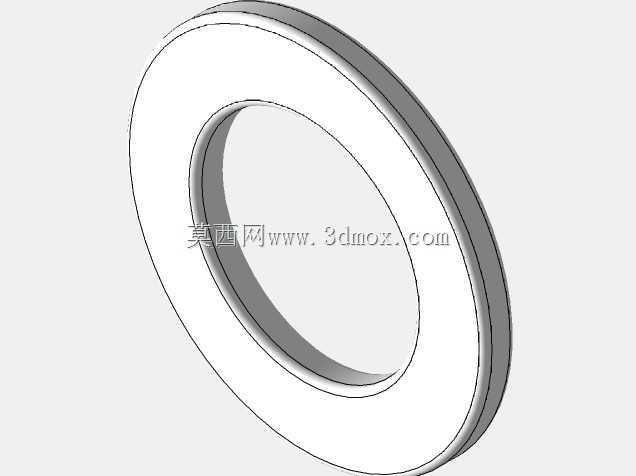

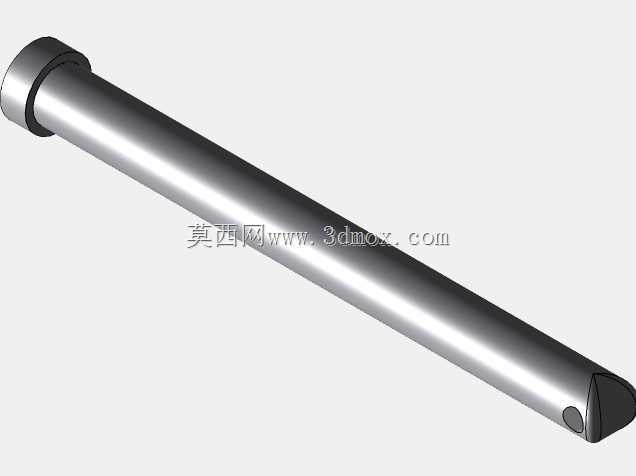

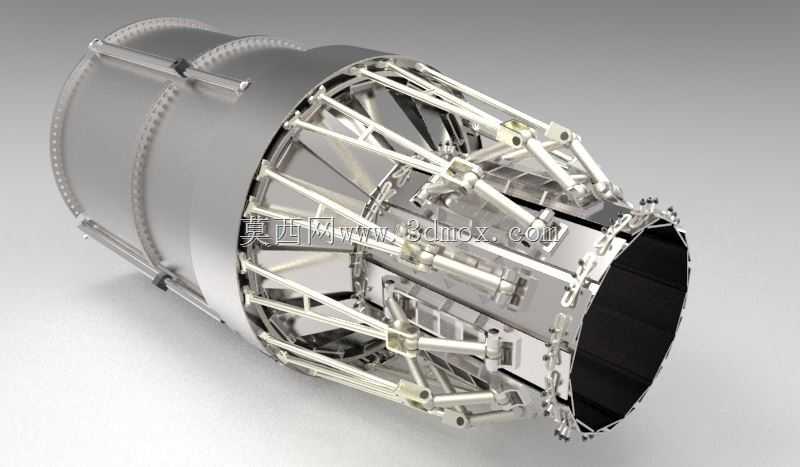

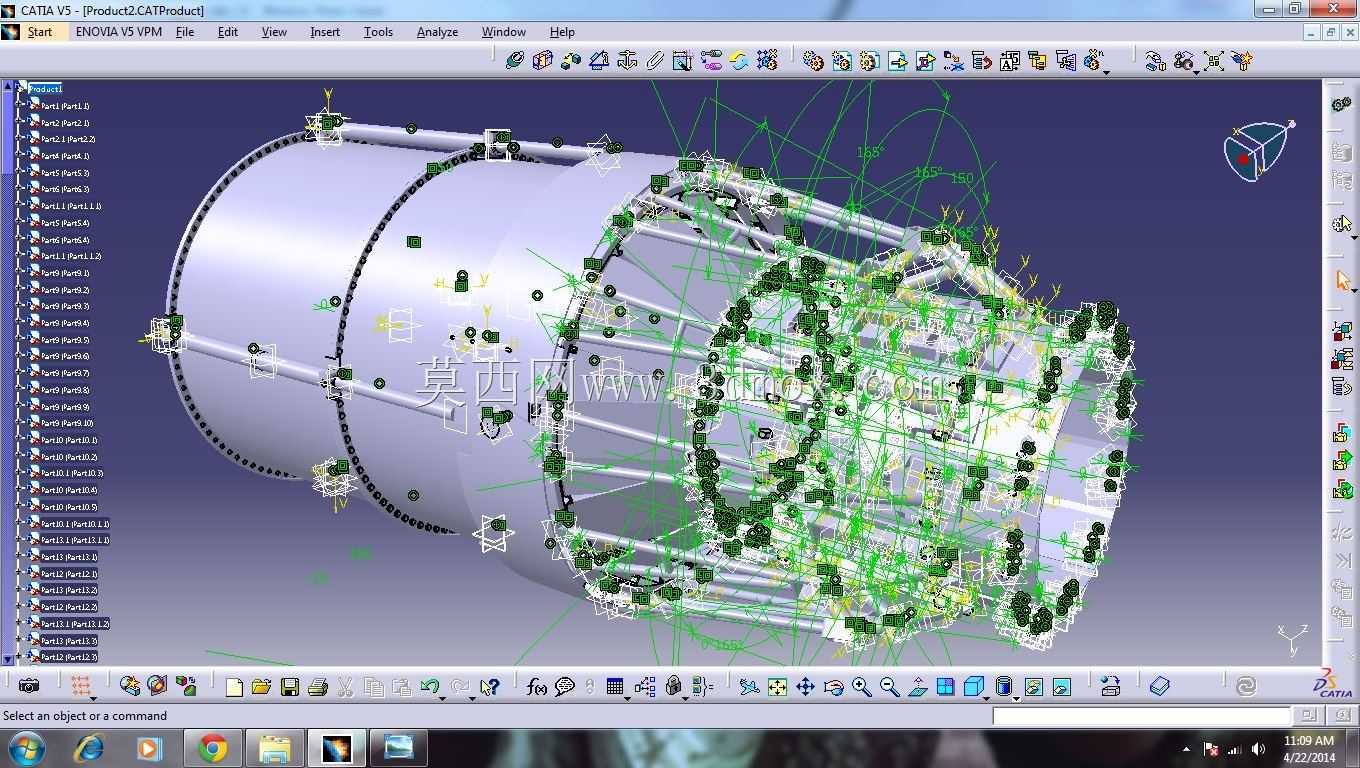

在实际使用场景中，这类矢量喷管需要承受加力燃烧室排出的1500K以上高温高速燃气冲刷，同时要在飞行器做大过载机动动作时，承受结构传递的振动载荷与热应力，因此设计阶段采用了分段式承力框架结构，外部的环形承力箍通过多组可调连杆与内部喷管调节片连接，每一组连杆都对应独立的作动连接点位，可通过液压或机械作动机构同步驱动调节片偏转，实现喷管出口截面的收敛扩张调节以及整体喷口方向的矢量偏转，既能够在不同飞行工况下调整喷管出口面积，匹配发动机不同转速、不同加力状态下的燃气流量，保证发动机的工作效率，也能实现最大偏角范围内的推力方向调整，满足超机动飞行的控制需求。

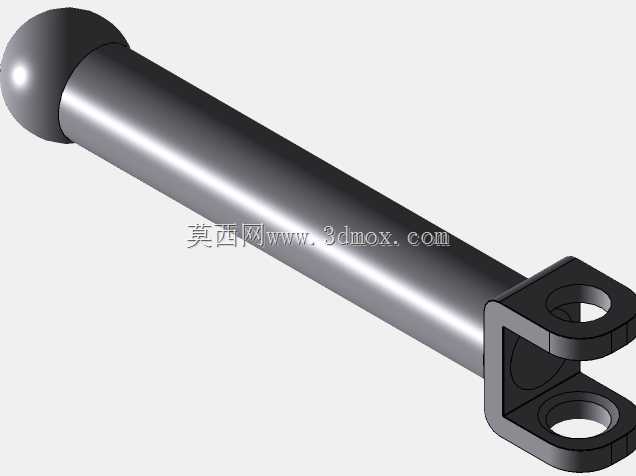

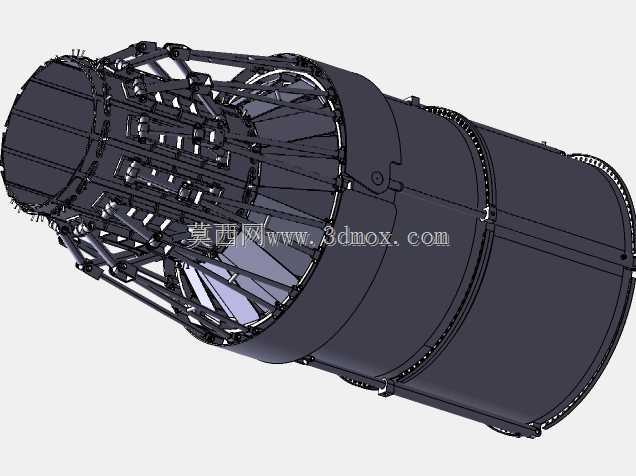

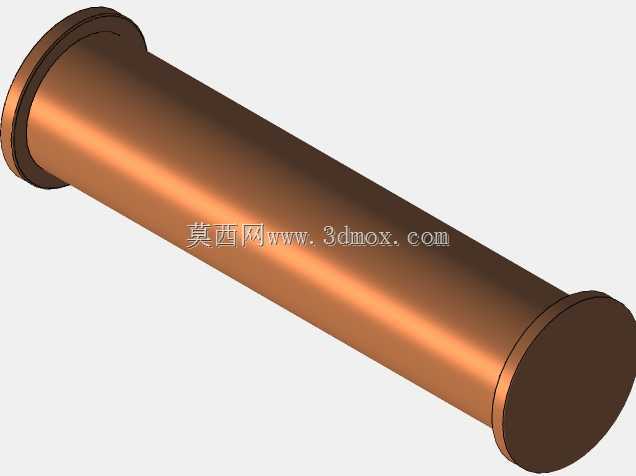

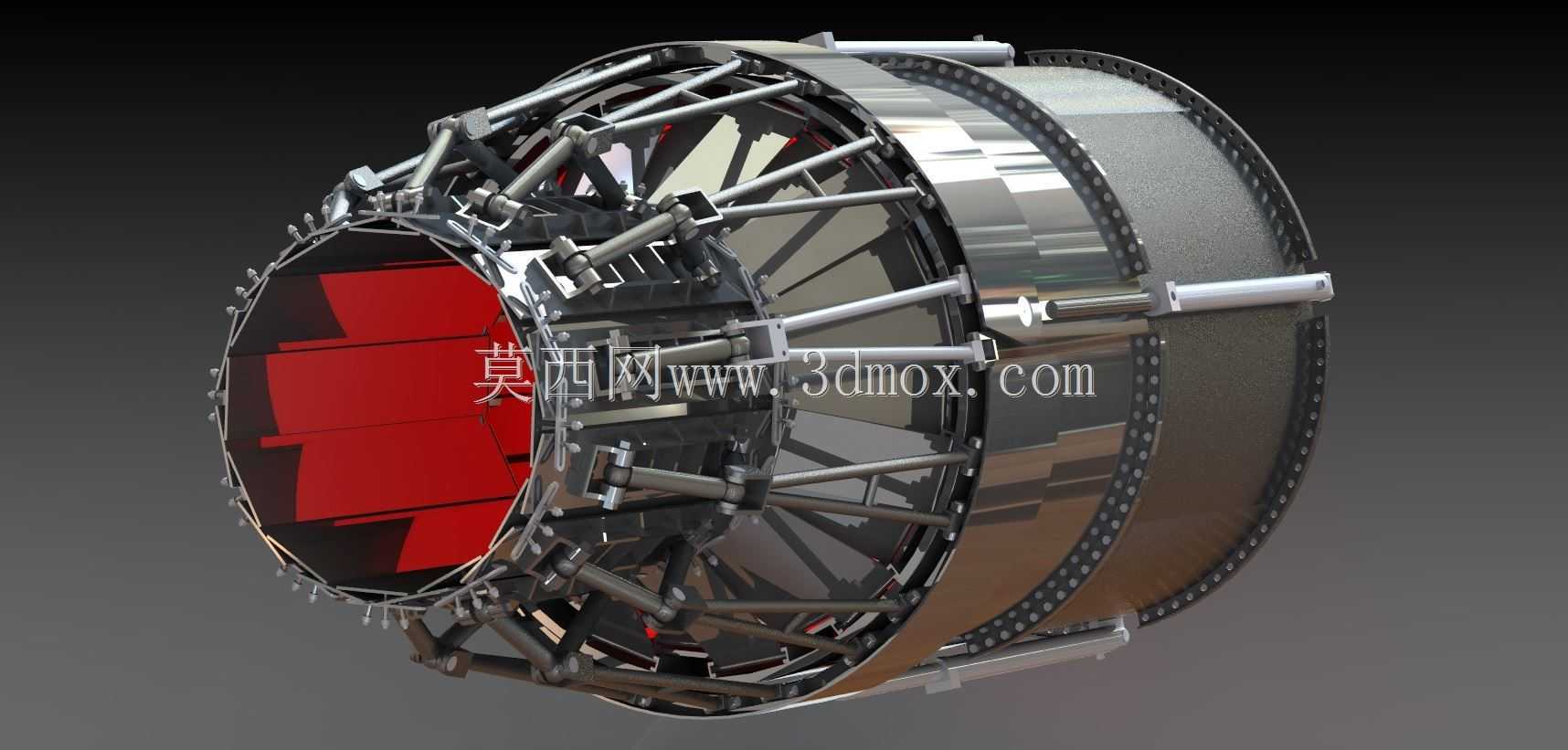

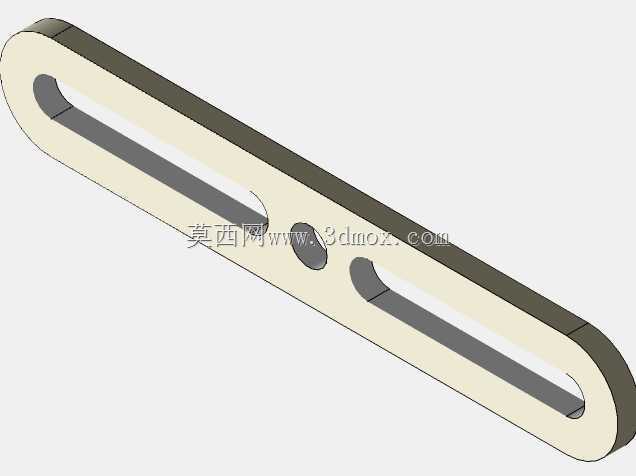

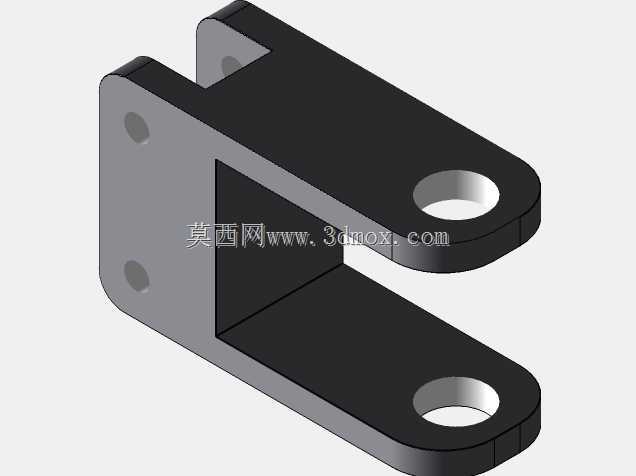

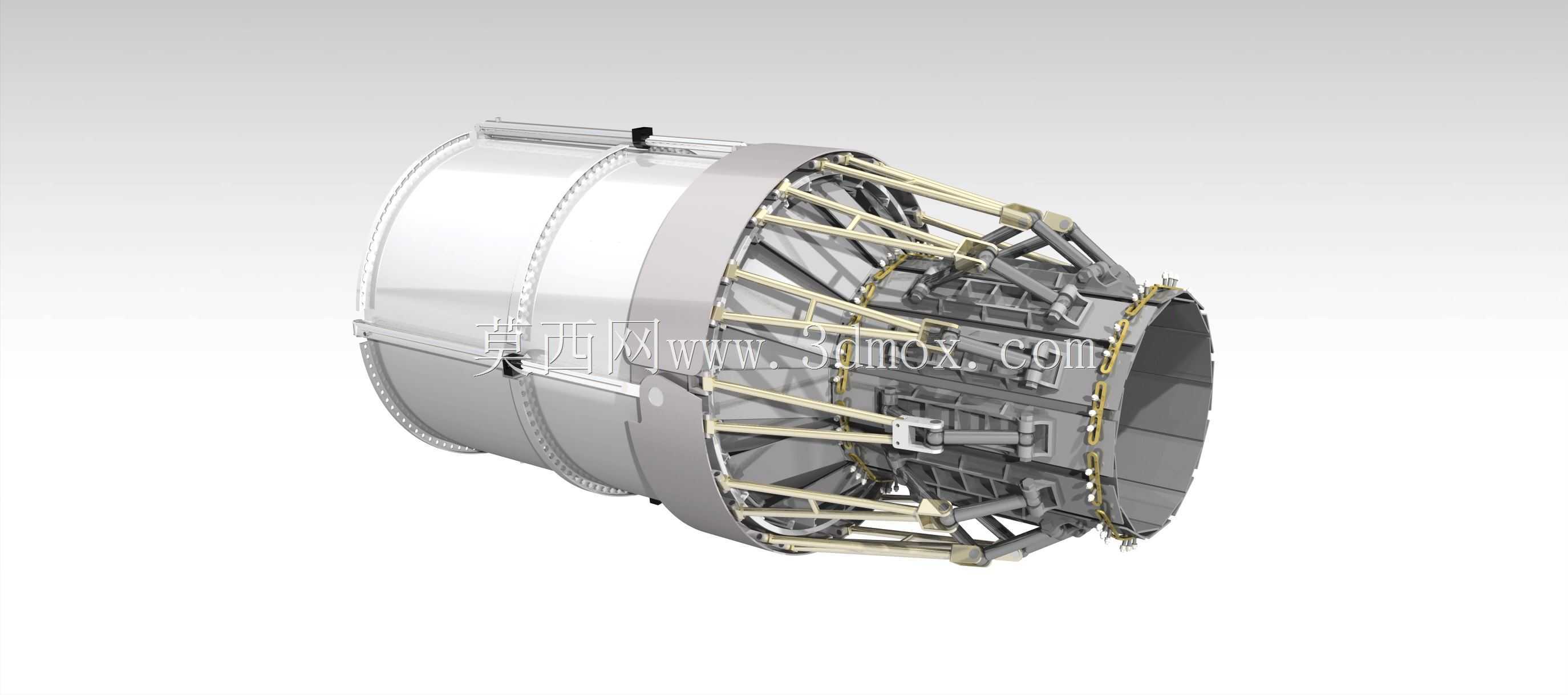

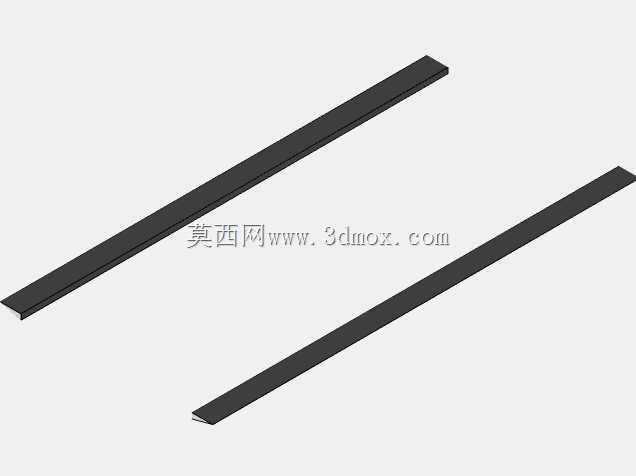

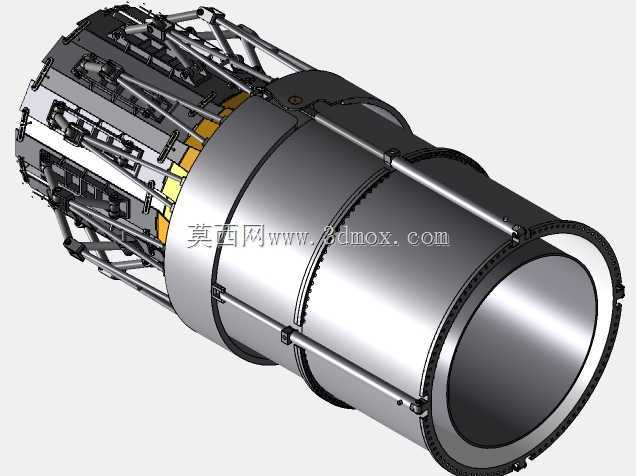

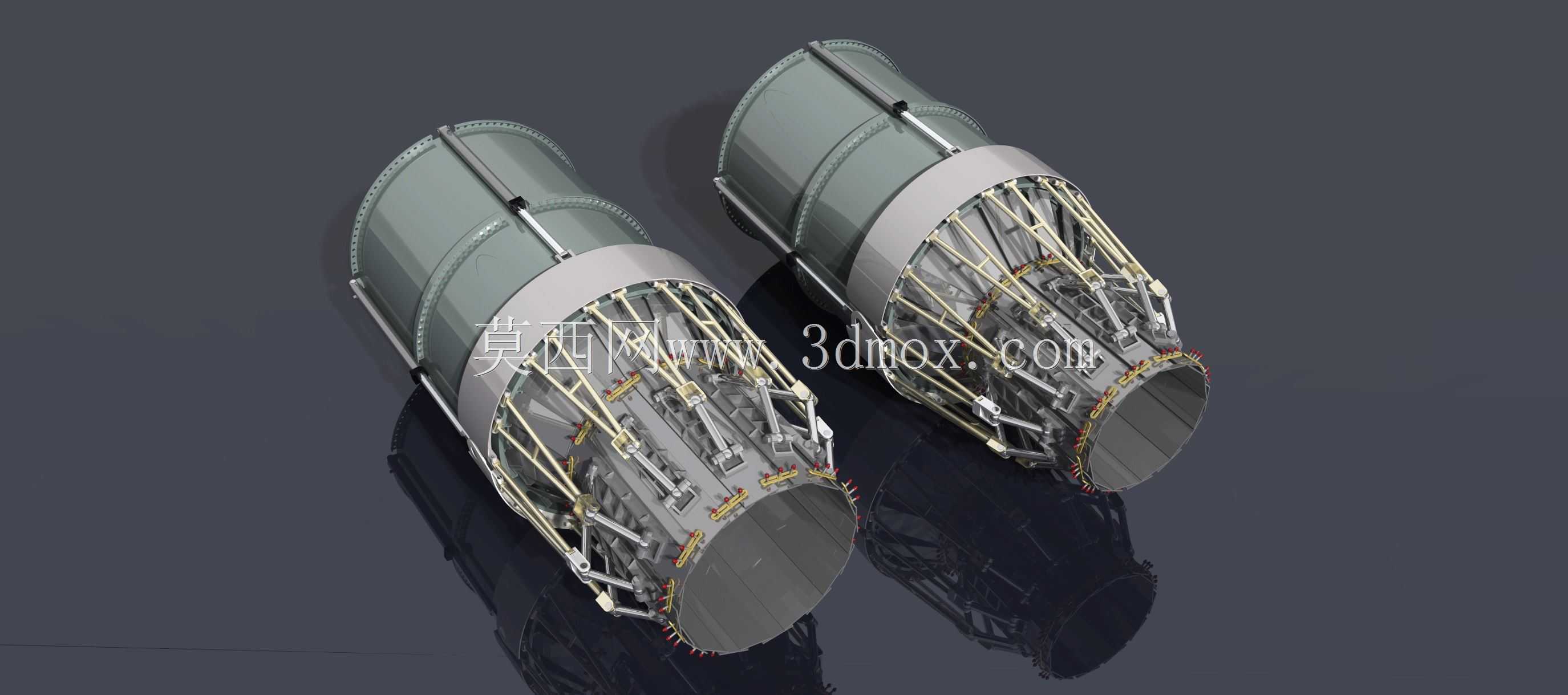

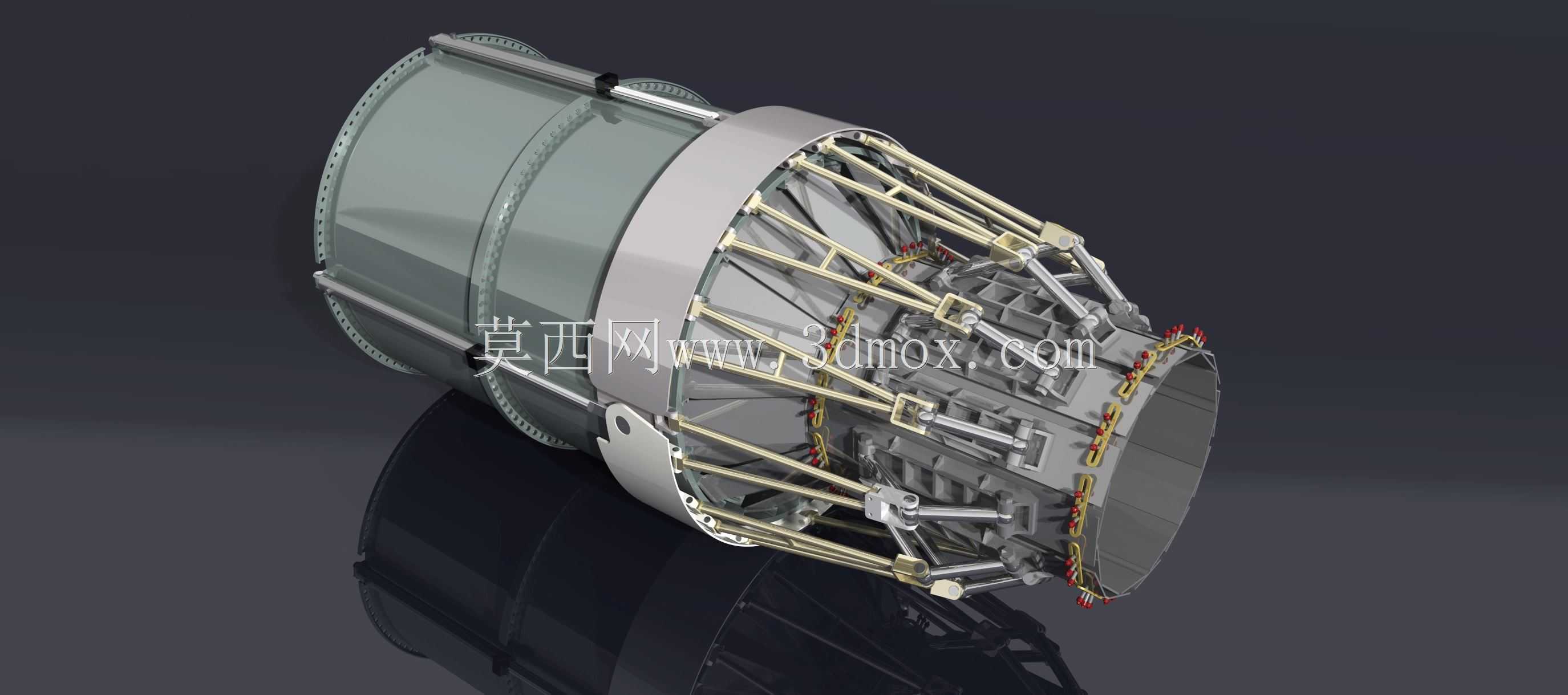

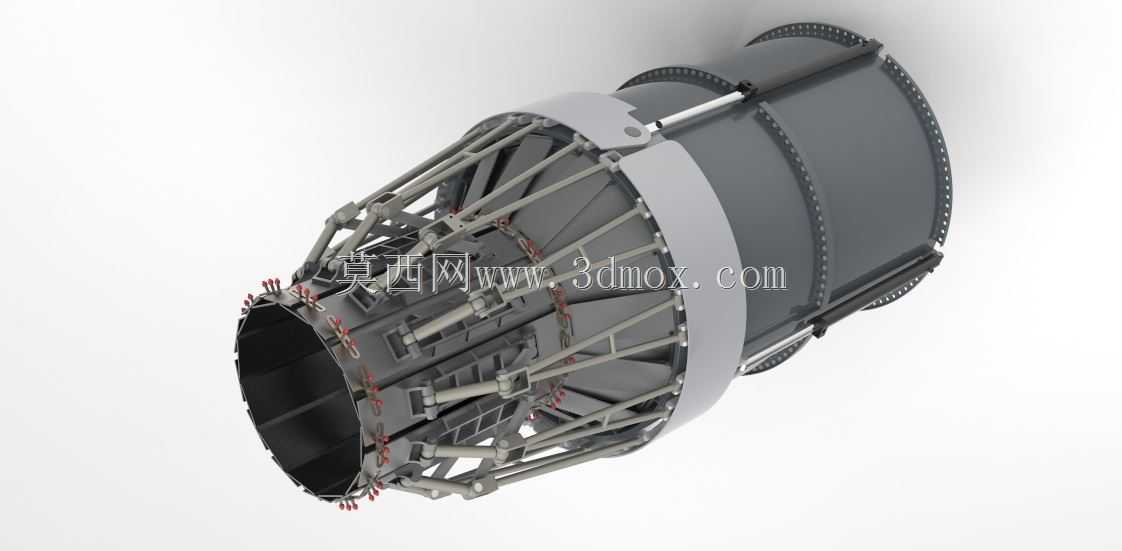

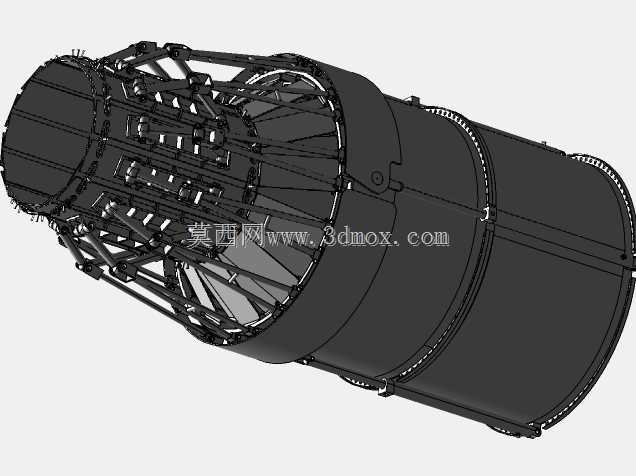

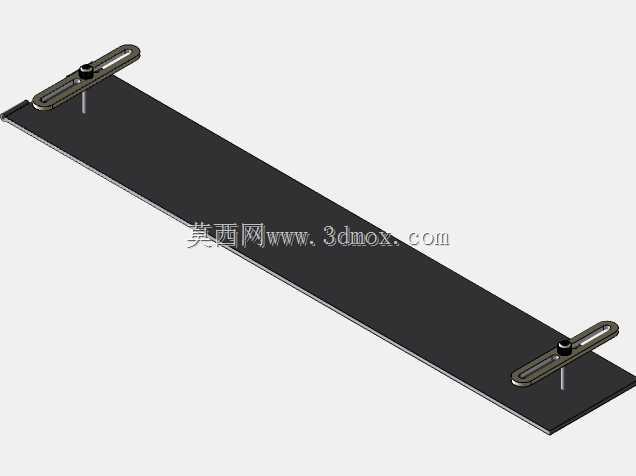

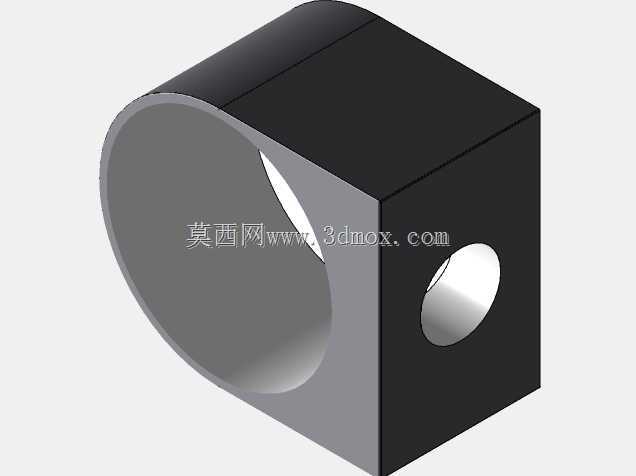

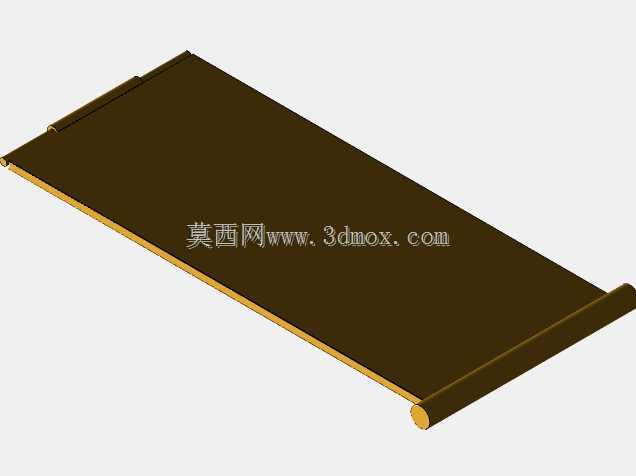

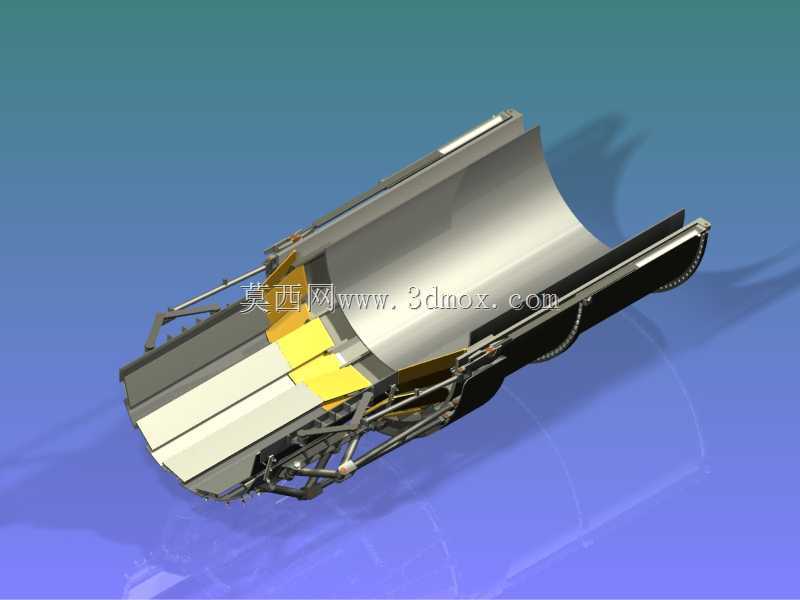

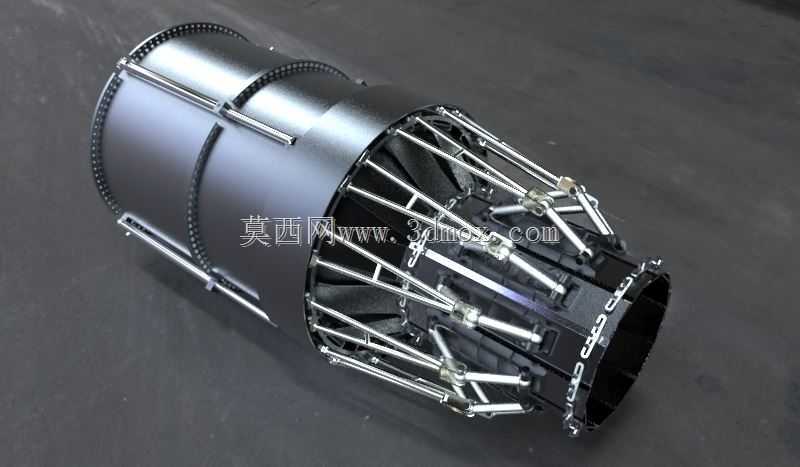

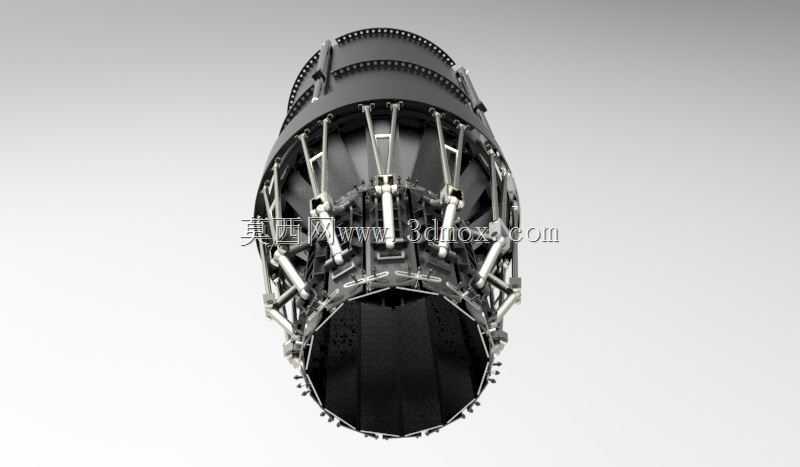

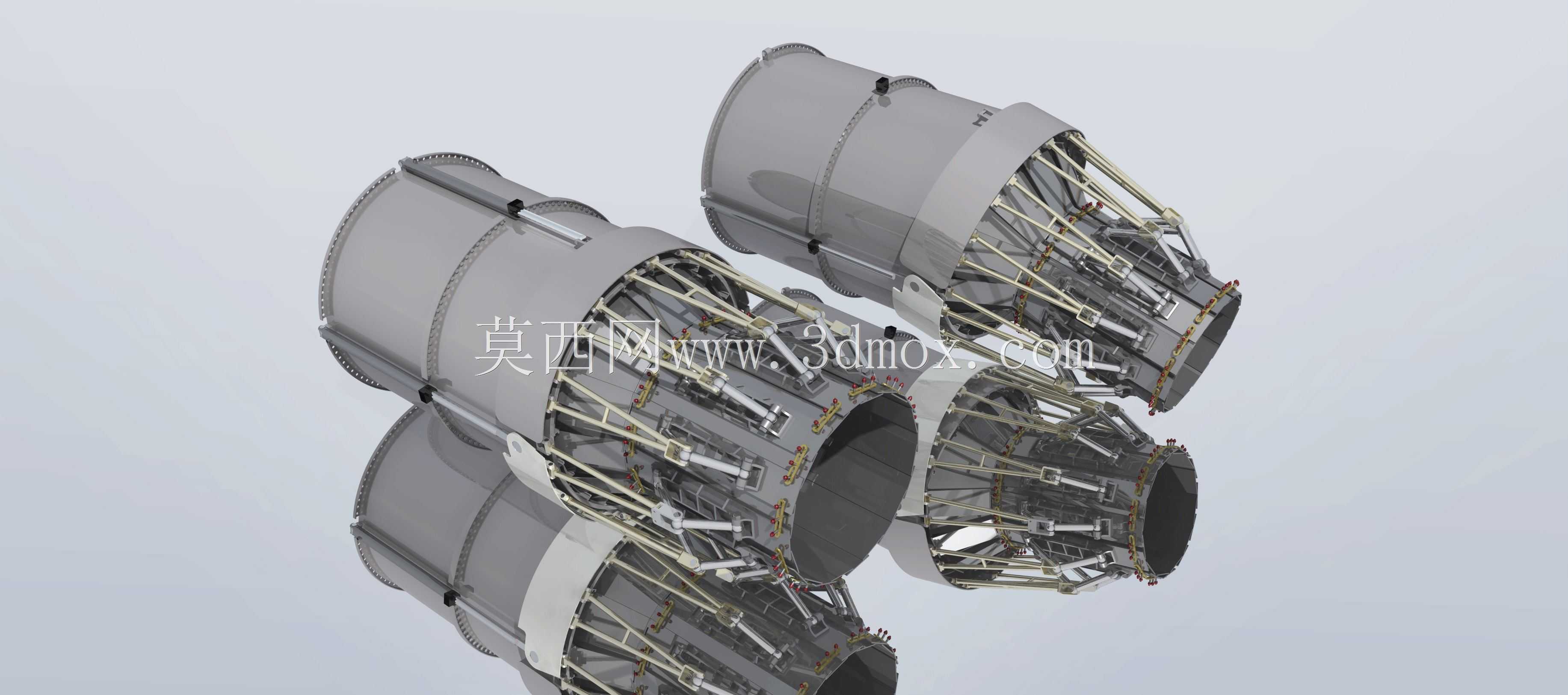

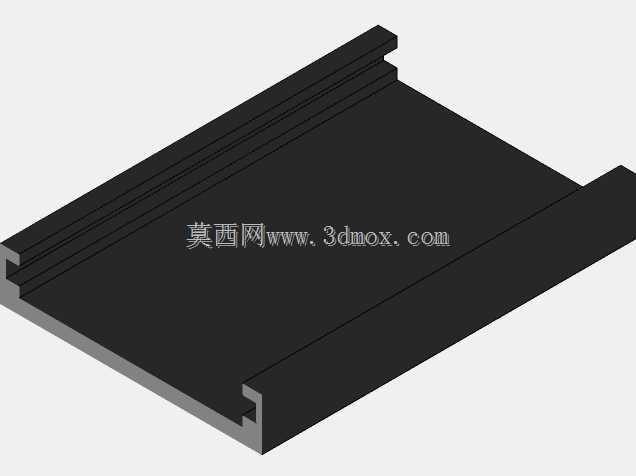

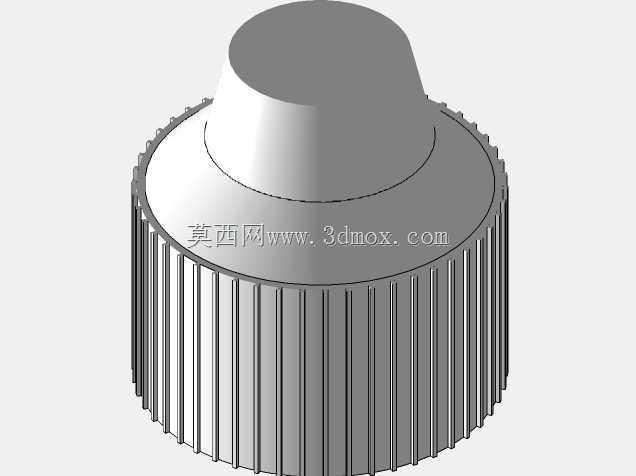

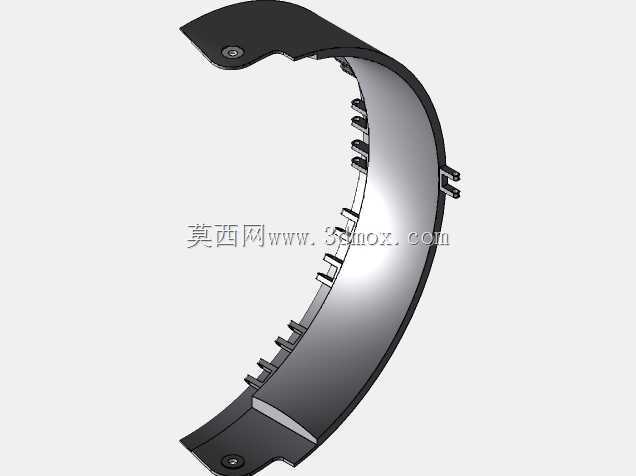

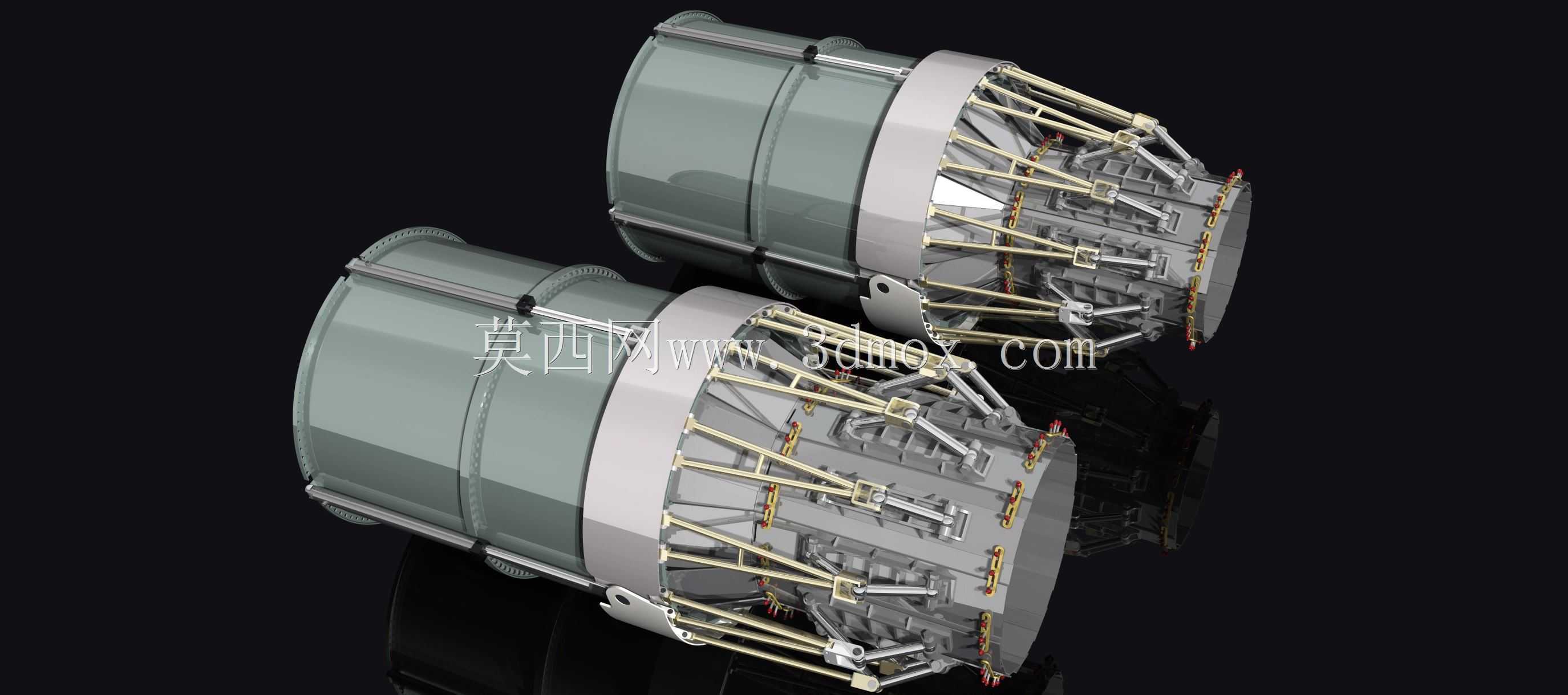

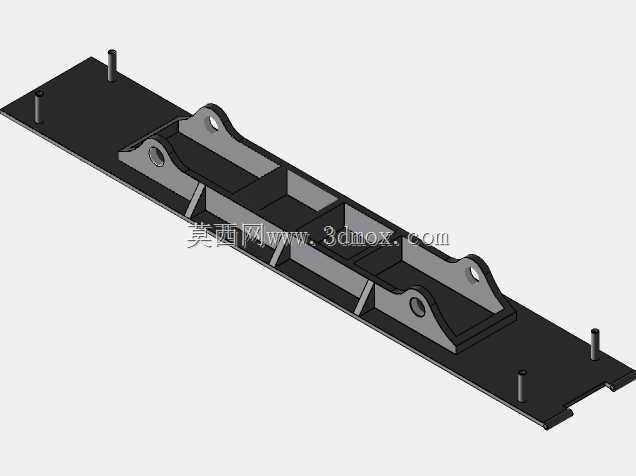

从结构设计思路来看，该喷管采用对称双发适配的结构布局，整体为回转体构型，主体段直径与发动机加力燃烧室出口直径保持一致，安装边界完全匹配对应型号发动机的后法兰连接点位，前端设置有环形安装边，可通过螺栓与燃烧室壳体固定密封，外部的作动连杆支座预留了标准的作动器安装接口，可直接对接发动机的矢量控制作动系统，无需额外设计转接结构。喷管的调节片采用分段搭接结构，相邻调节片之间留有热膨胀间隙，避免高温工作状态下结构受热膨胀卡滞，外部的承力框架采用轻量化桁架式结构，在保证整体结构刚度、承受燃气压力与作动载荷的前提下，尽可能降低结构重量，适配航空航天产品对重量控制的严苛要求。喷管的收敛扩张段型面经过气动优化，能够减少燃气流动过程中的紊流损失，提升推力转化效率，同时降低喷流噪声，减少高温喷流对尾部机体结构的热影响。
