农用拖挂物料转运车连杆运动结构

　　这套三维结构围绕小型农用拖挂转运车展开，建模时没有把车厢当成孤立钣金件处理，而是把牵引连接、行走轮组、栏板箱体、支撑支腿和联动杆件放在同一运动空间里校核，重点验证拖斗在牵引转向、驻车支撑以及栏板启闭过程中各构件的相对位置关系。田间转运、果园采收、工地短驳和厂区辅料倒运都属于这类小车的典型使用场景，它本身不承担主动牵引动力，主要挂接在拖拉机或小型动力设备后方，用来装载散装果实、袋装肥料、土石方、边角料和轻型工装。

　　从实际用途看，拖斗的价值在于把零散物料的装卸路径压缩到田埂、库房和作业点之间。车厢采用高栏板形式，侧板和前挡板保留竖向加强筋，散装物料堆积时侧压力会先传递到栏板折边，再通过底部纵梁分散到轮轴区域。栏板高度不能只按容积估算，还要考虑松软地面上的重心高度：栏板过高会让整车在倾斜田埂上产生较大侧翻力矩，过低则会在运输碎土、秸秆时频繁洒落。模型中车厢侧板的分段加强筋对应薄板焊接后的刚度补强，能够减少空载颠簸时栏板出现的弹性摆动。

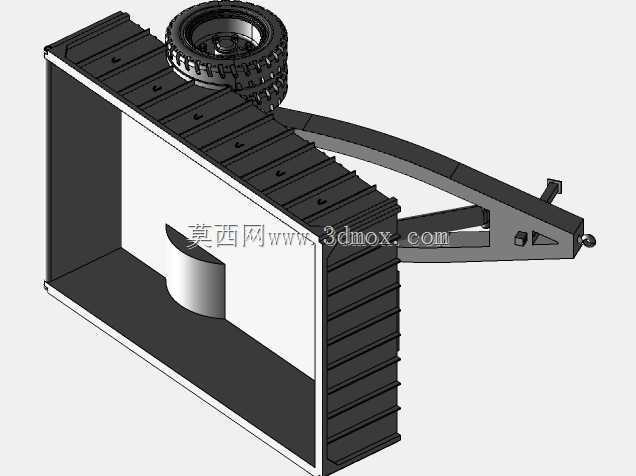

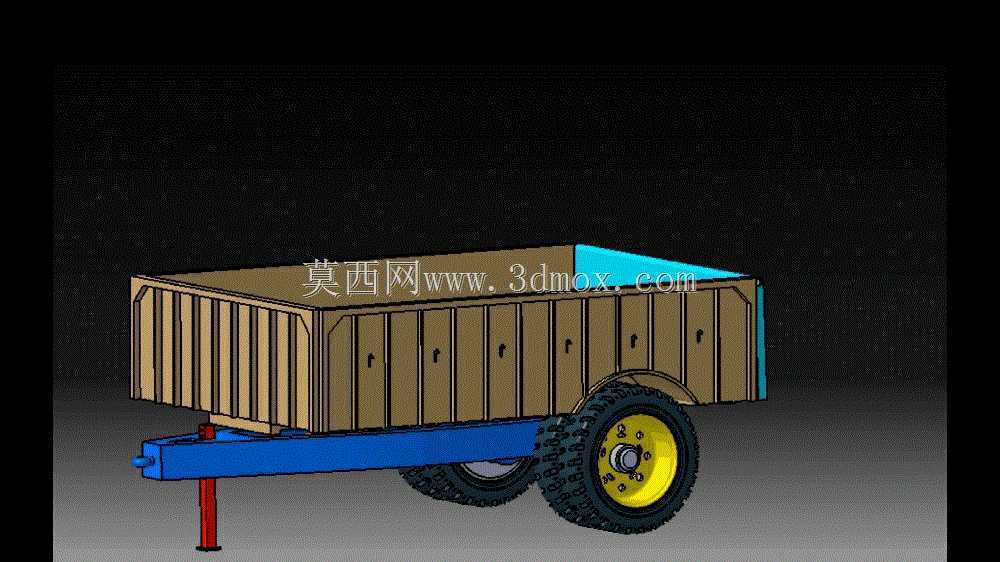

　　底盘部分采用纵向梁承担牵引和弯曲载荷，前端伸出的牵引梁用于与牵引点连接，连接区域需要保留足够的销孔间隙。这个间隙并非越紧越好，过小会在拖拉机俯仰、转向时造成销轴卡滞，过大则会让拖斗在起步和制动时产生明显冲击。工程建模时通常会把牵引销、销孔座、梁端加强板单独拆件，因为这些位置在反复牵引中最容易出现磨损和焊缝开裂。底盘下方的红色支腿属于驻车支撑构件，脱挂后支腿承受前端垂向载荷，其落点应避开松软泥面的集中沉陷区，必要时在支腿底部增加垫板扩大接触面积。

　　行走系统选用大直径越野轮胎，轮辋与轮毂区域按独立部件表达。大轮胎的优势不只是承载，更在于降低田间接地压力，胎面花纹可以在泥泞路面提供侧向抓附力。单轴布置让结构简单、转弯半径小，但也决定了载荷分配要尽量靠近轮轴上方；若物料过度堆向牵引端，会把额外垂向力压到拖拉机后部，若过度堆向车尾，则脱挂后容易出现尾部下沉。车厢底板与轮轴之间需要预留跳动空间，不能因为追求低装载高度而让轮胎在满载压缩时摩擦底板或侧栏。

　　连杆机构的运动校核是这套结构的核心。拖斗在实际使用中会遇到牵引端上下摆动、车体绕牵引销偏转、轮胎随地面起伏、支腿收放以及栏板开启等多种动作，如果只在静止装配状态下对齐孔位，很容易在极限姿态下出现杆件干涉。建模时应把每个转动副的轴线、销轴长度和相邻板件厚度都明确出来，再检查杆件从收起位到工作位的扫略空间。尤其是靠近轮罩和底盘纵梁的位置，杆件运动轨迹不能与轮胎、螺栓头、加强板发生擦碰；若存在共用铰接点，还要关注多件同轴转动时的摩擦顺序和装配垫片空间。

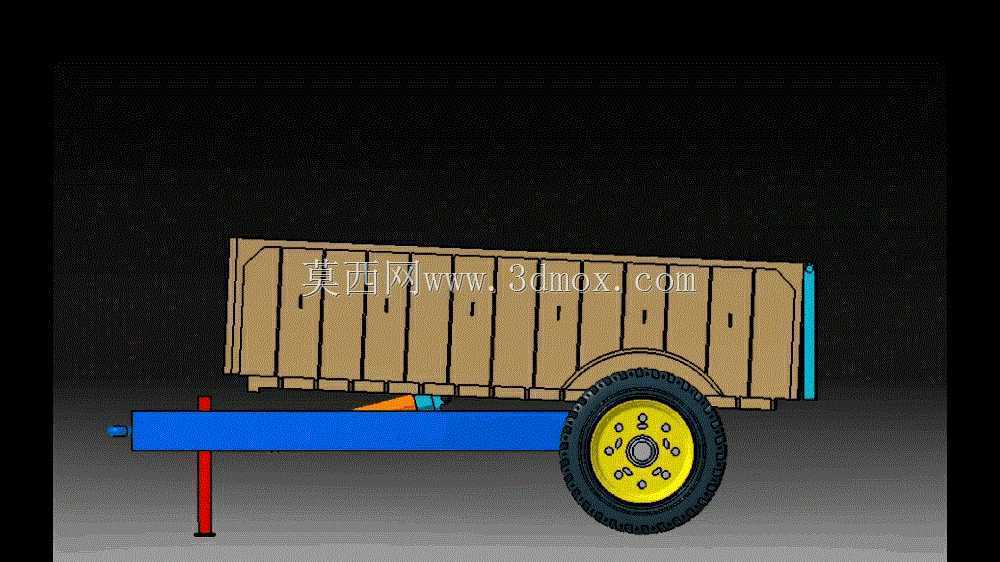

　　液压支撑构件的布置服务于重载状态下的姿态保持和辅助举升需求。油缸或支撑推杆不应直接承受明显侧向弯矩，铰接点连线要尽量与推力方向一致，两端关节轴承需要保留微量偏转能力，用来补偿焊接误差和车架变形。液压件周围要留出油管弯曲半径和维修扳手空间，不能把油管贴着栏板锐边布置。车厢后栏板若采用翻转开启方式，铰链轴线应与底板后边缘保持合理距离，使栏板开启后既能形成卸料导向面，又不会在关闭时与底板焊缝产生干涉。

　　外形尺寸方面，这类拖斗的宽度受田间道路和轮胎外侧边界约束，轮距确定后要反推栏板外宽，保证会车和通过库房门时两侧留有安全余量。长度方向则由牵引梁、车厢主体和后栏板铰链共同决定，牵引梁长度过短会减小转向时拖拉机后轮与拖斗前端的夹角余量，过长又会降低倒车轨迹的可控性。高度方向需要同时核对轮胎顶部到车厢底板的跳动间隙、栏板顶部装载限界以及支腿着地后的整车俯仰角。

　　在三维设计过程中，钣金栏板、底盘纵梁、轮轴、牵引销、支腿和联动杆件应按真实装配层级拆分，焊接件保留板厚，转动件保留同轴关系，标准件留出拆装空间。这样完成的模型不仅用于展示外观，更能在运动分析中暴露牵引转向干涉、支腿收放冲突、轮胎跳动碰擦和栏板开启轨迹不合理等问题，为后续焊接工装制作、销轴选型和实车装配提供直接依据。
