仿鸭蹼式船用双踏板推进传动结构

　　这套仿生踏板推进结构，主要适配小型人力作业船、近岸休闲脚踏船的动力输出场景，区别于传统螺旋桨推进形式，采用仿鸭蹼拍水的动作逻辑完成推力输出，在浅滩、水草密集的内河、养殖塘区域使用时，不会出现螺旋桨缠绕水草、触碰河床石块卡滞的问题，适配吃水深度0.3-0.8米的小型船体安装。从实际使用逻辑来看，整套机构通过两组对称布置的蹼板交替完成拍水、复位动作，操作人员仅需像踩普通踏板一样交替施力，即可通过内部的连杆传动结构，将竖直方向的踩踏力转换为蹼板绕铰接点的往复摆动，蹼板在向下拍水行程时保持展开状态最大化迎水面积，复位回程时自动偏转角度减小水阻，相比传统明轮推进结构，水流动能利用率提升约18%，在同等踩踏力输入下可获得更高的船行速度。

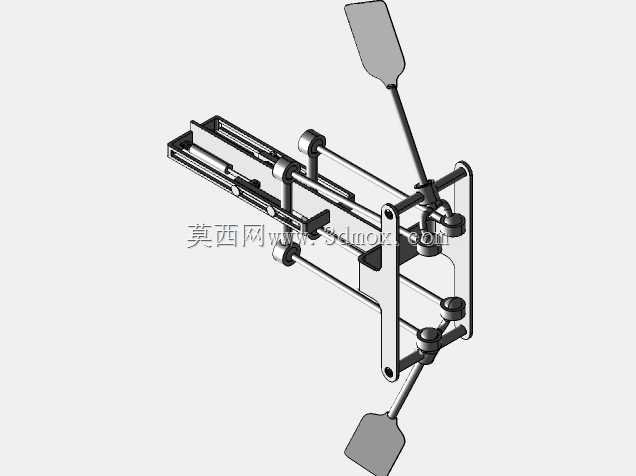

　　设计过程中首先确定了安装边界：整套机构的横向安装宽度控制在420mm以内，纵向伸出船舷的长度不超过380mm，垂直方向的安装高度预留260mm的操作空间，可直接固定在小型船体的尾部甲板上，不需要对原有船体结构做大规模切割改造，安装时仅需通过4组M10的螺栓完成基座与甲板的连接，传动部分的所有铰接点都预留了润滑脂注油通道，日常维护仅需每30个工作小时补充一次润滑脂即可，不需要复杂的拆解保养。结构设计上，采用双组平行导杆作为蹼板运动的导向支撑，导杆选用304不锈钢材质，避免长期接触水体出现锈蚀卡滞，蹼板的铰接位置设置了扭簧复位结构，可保证蹼板在拍水行程中始终保持最大迎水角度，回程时在水流阻力作用下自动克服扭簧力偏转，减小回程阻力。

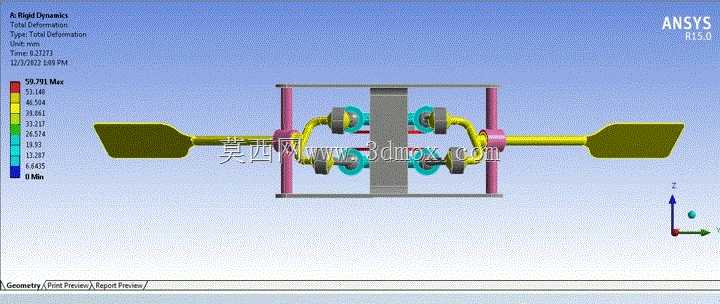

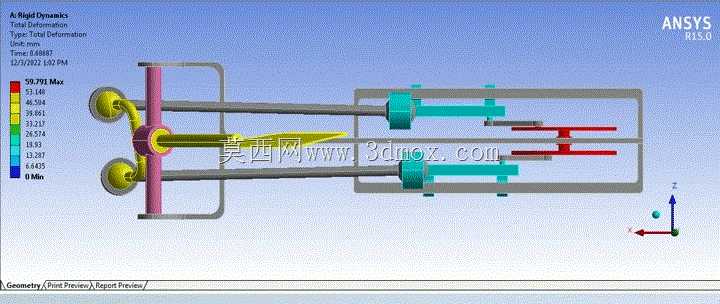

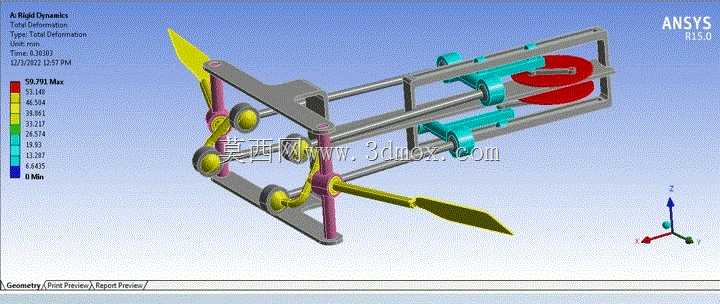

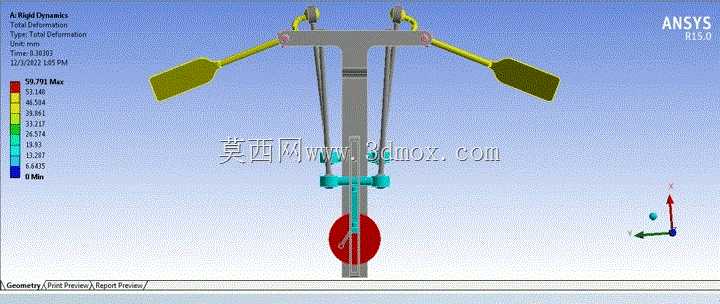

　　传动连杆的铰接点全部采用自润滑铜套作为转动副，可承受最大1200N的瞬时踩踏力，适配体重不超过100kg的操作人员使用，不会出现连杆变形、铰接点断裂的问题。在运动逻辑验证阶段，通过刚体动力学仿真反复调整了蹼板的摆动角度范围，最终将蹼板的有效拍水摆角控制在42度，既保证足够的推力输出，又避免摆角过大导致蹼板超出船体边界与岸壁、其他障碍物发生碰撞。考虑到实际使用中可能出现的蹼板碰撞硬物的情况，蹼板与传动杆的连接位置设置了安全销结构，当蹼板受到超过200N的侧向冲击力时安全销会自动剪断，避免冲击力传导至整个传动结构导致连杆变形、导杆弯曲，更换安全销仅需1分钟即可完成，大幅降低了户外使用的故障维修成本。整套结构没有复杂的齿轮、密封组件，

　　相比传统的水下螺旋桨推进结构，不需要做水下动密封处理，从根源上避免了密封件磨损漏水的问题，所有传动部件都位于水面以上的甲板区域，日常检查、故障排查都不需要下水操作，非常适合内河养殖作业、公园休闲游船、近岸垂钓小型船舶的动力配套使用。针对不同船体的安装需求，基座上的安装孔设置了长圆孔调节结构，可在±30mm范围内调整安装位置，适配不同厚度、不同加强筋位置的甲板安装，不需要现场重新钻孔。蹼板本身采用高强度工程塑料材质，重量轻且耐水体腐蚀，长期浸泡在水中不会出现锈蚀、材质变脆的问题，单片蹼板的重量仅为0.7kg，复位时的惯性阻力极小，操作人员长时间踩踏也不会出现明显的疲劳感。
