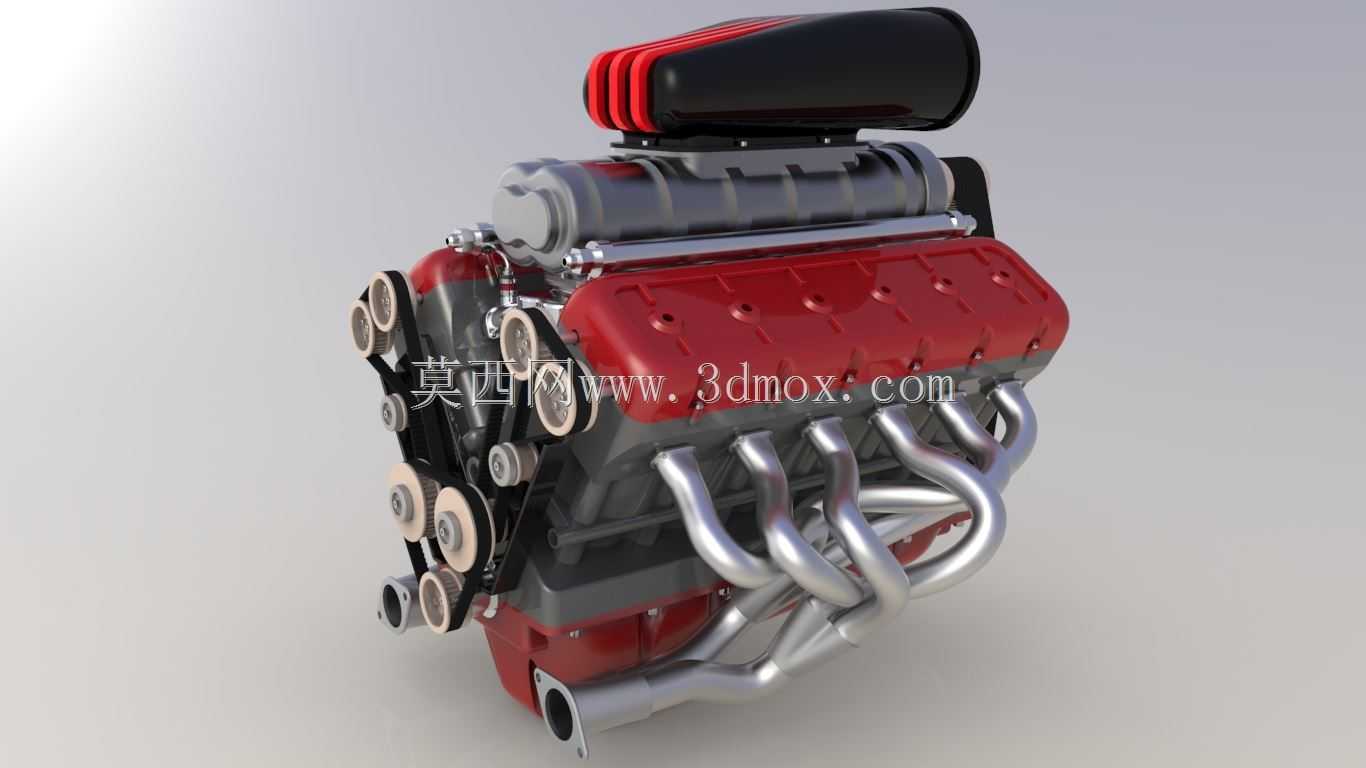

V型12缸高性能汽车动力引擎结构

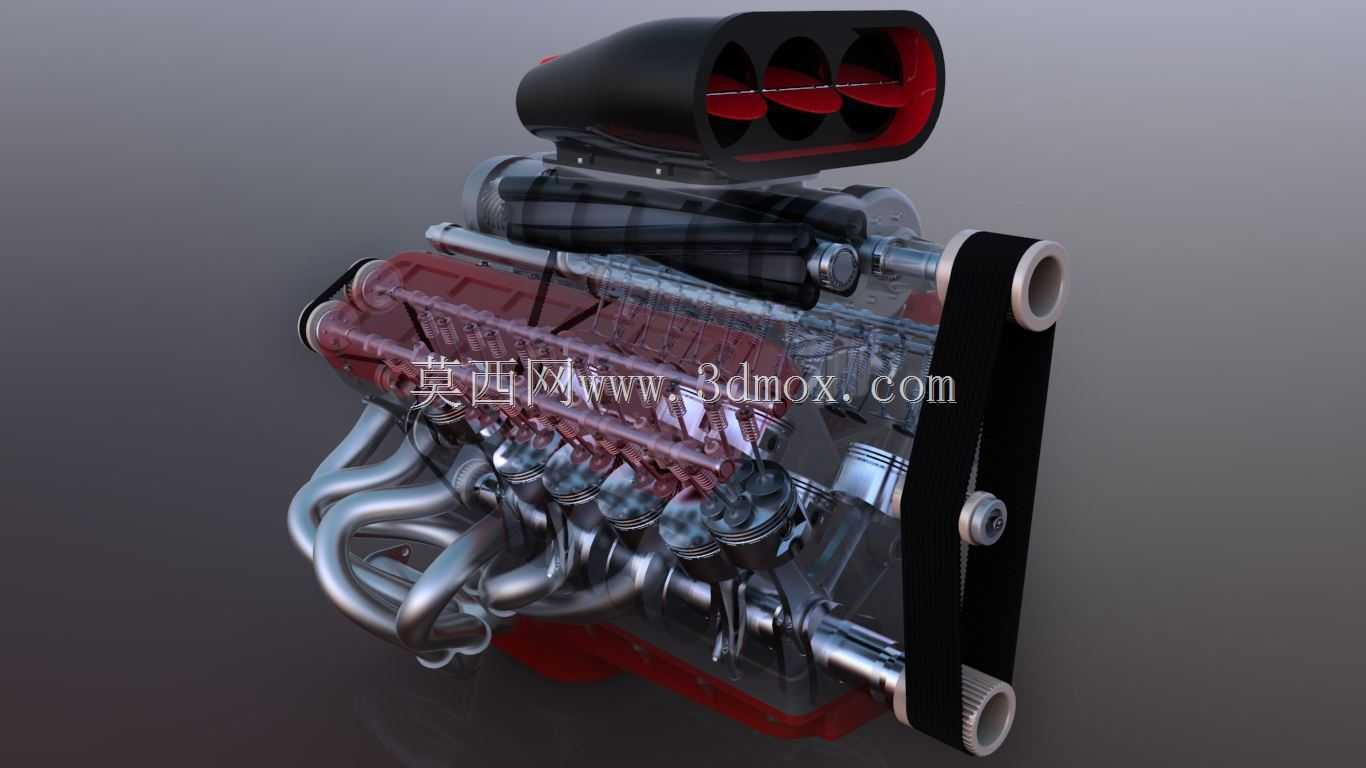

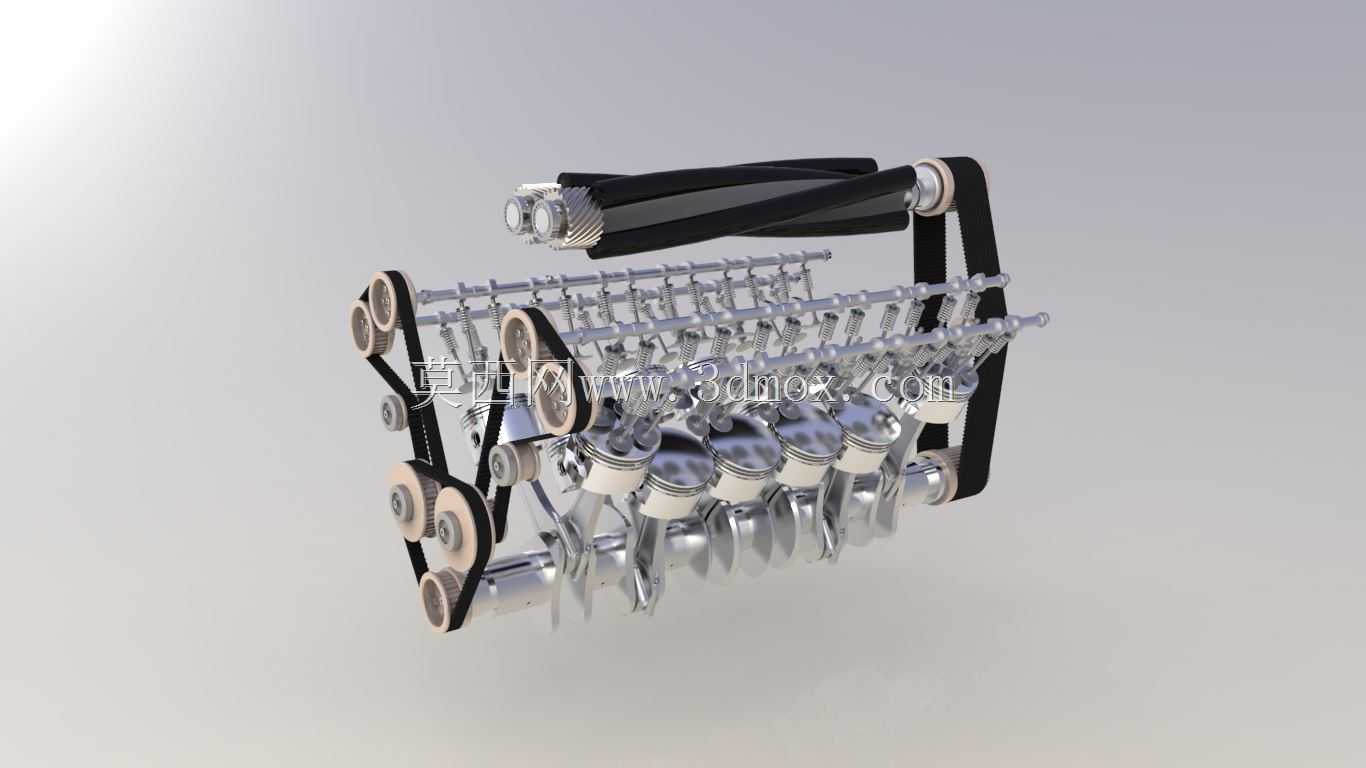

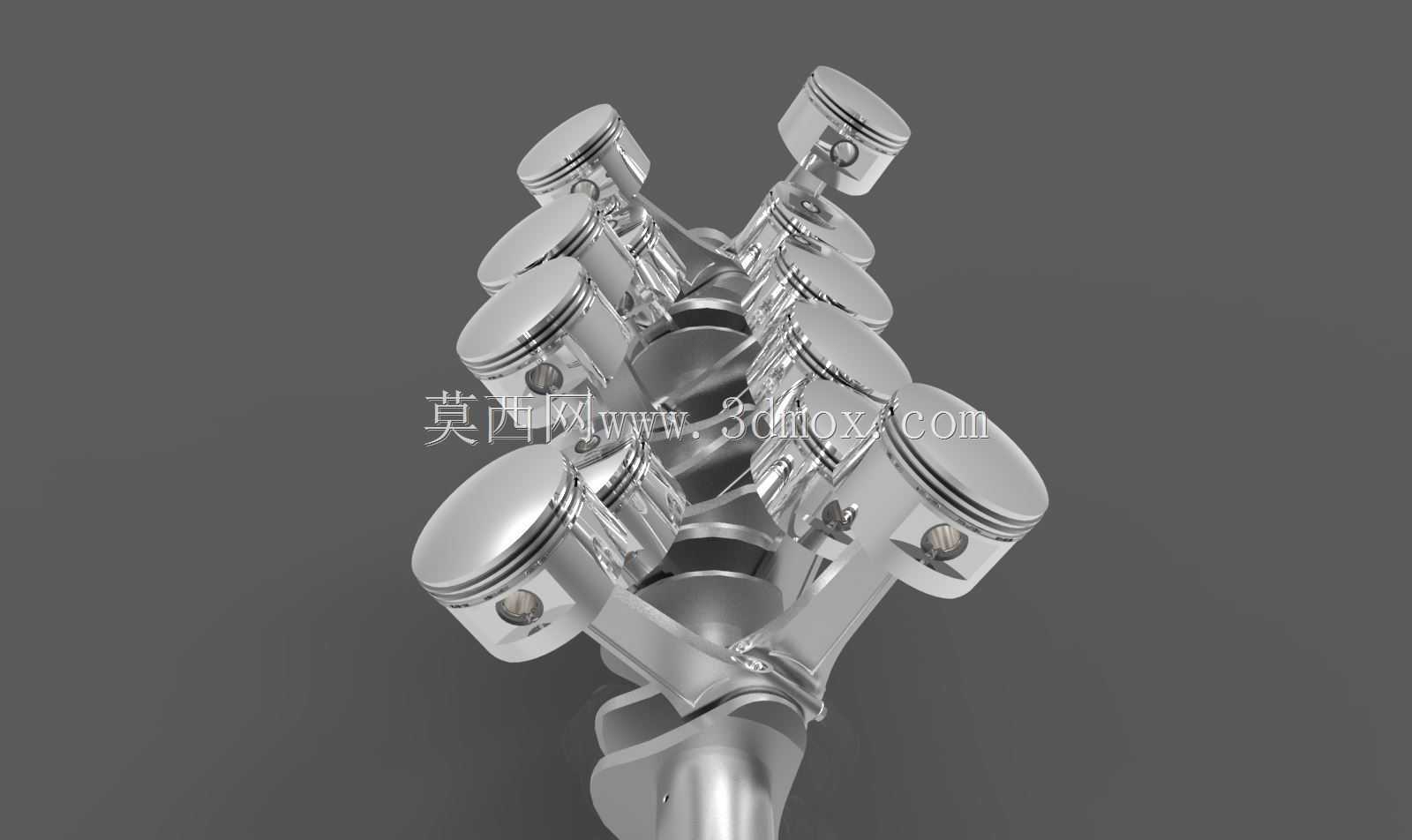

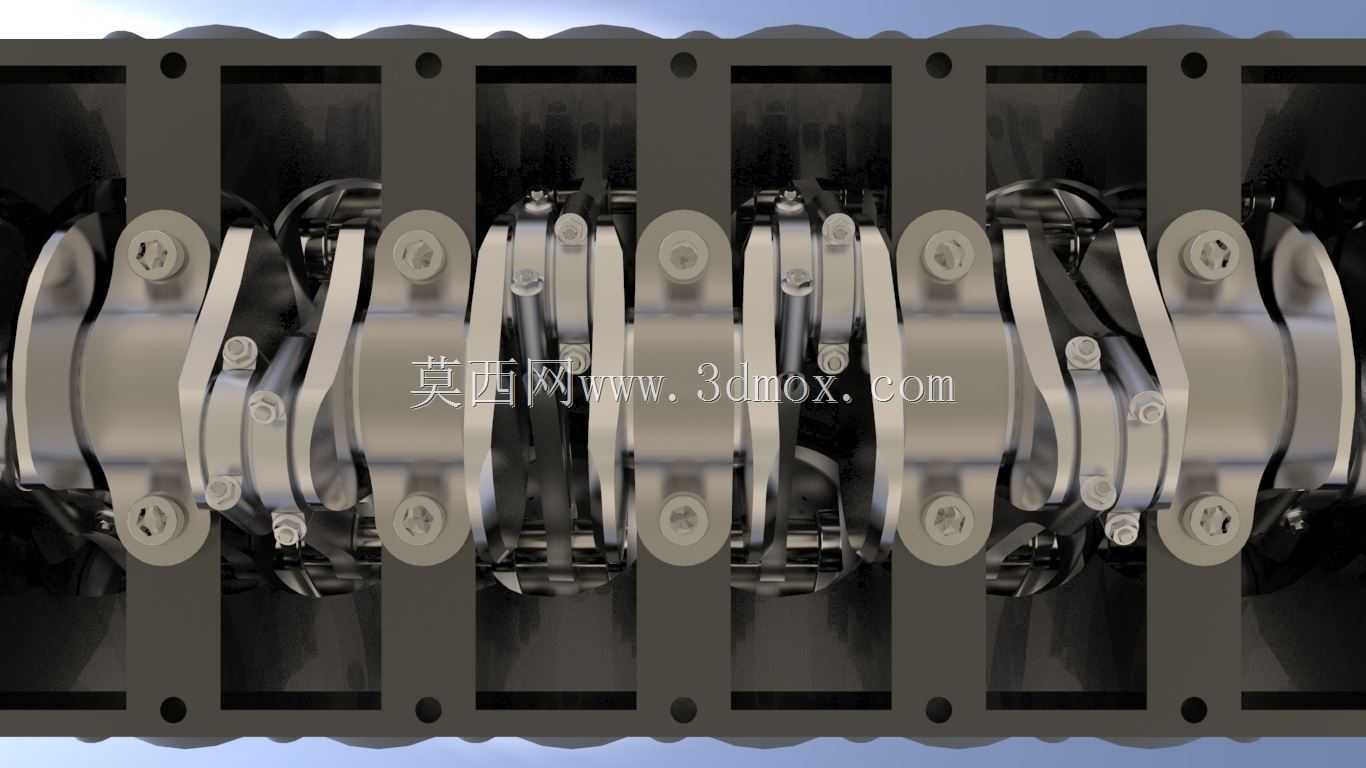

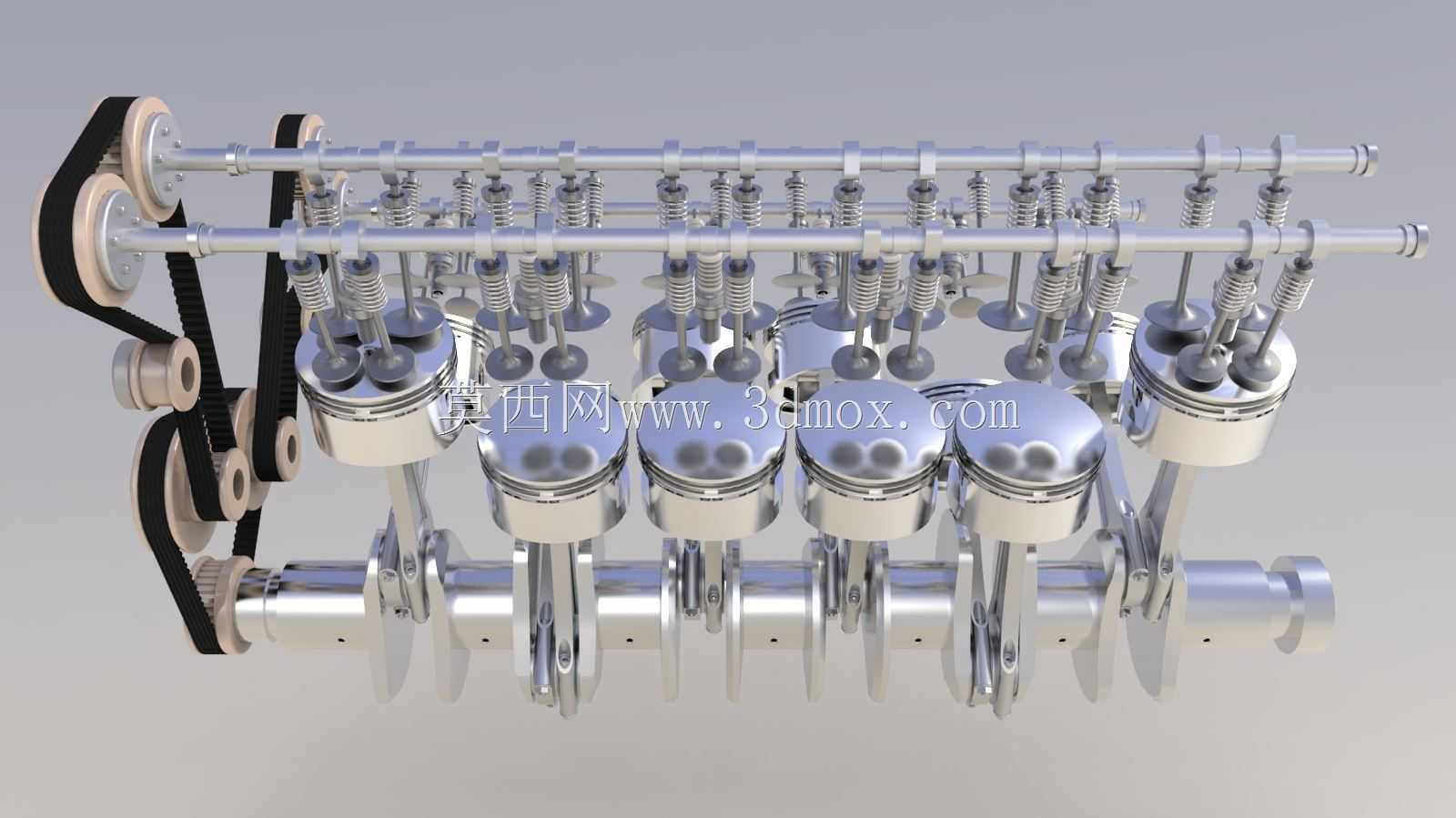

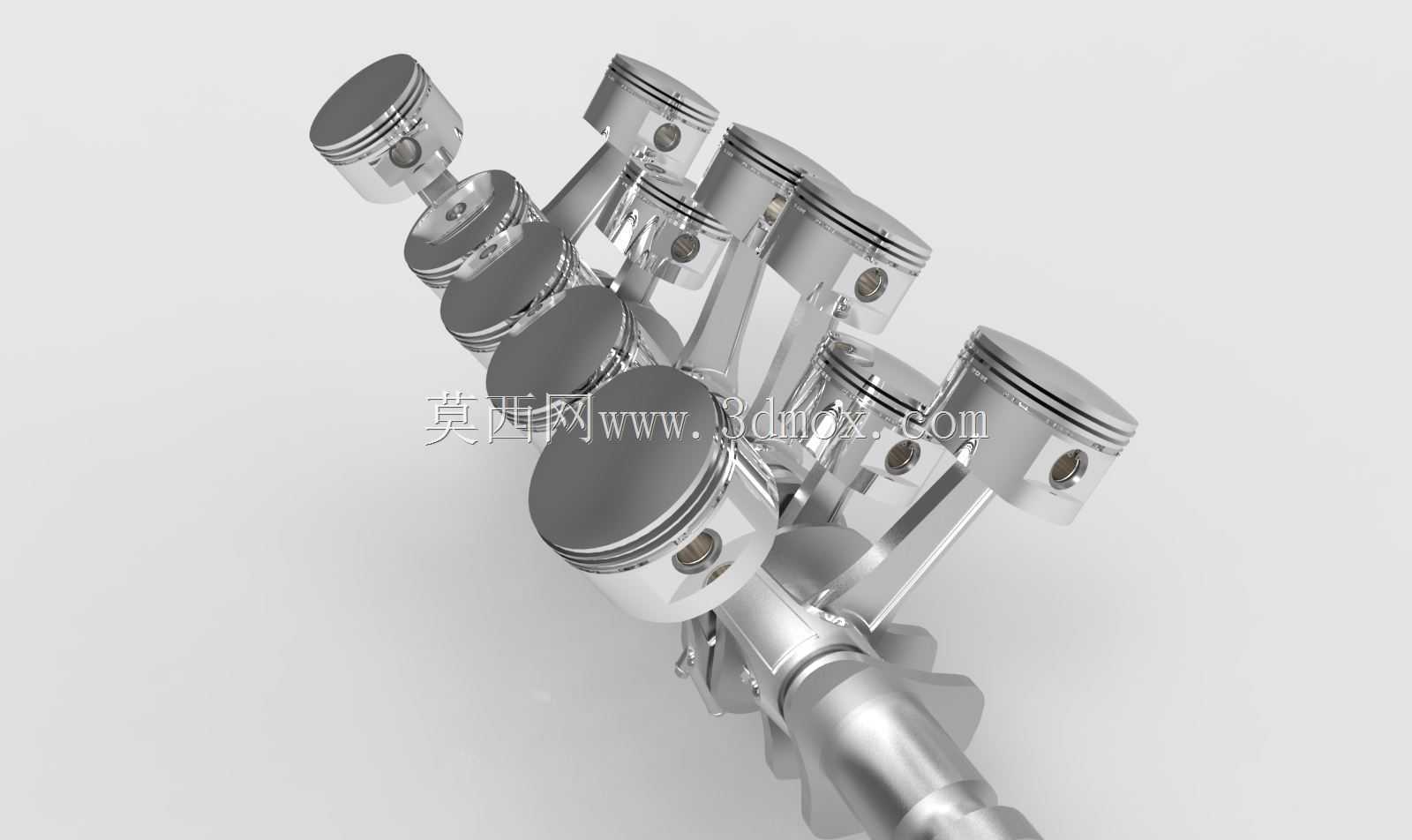

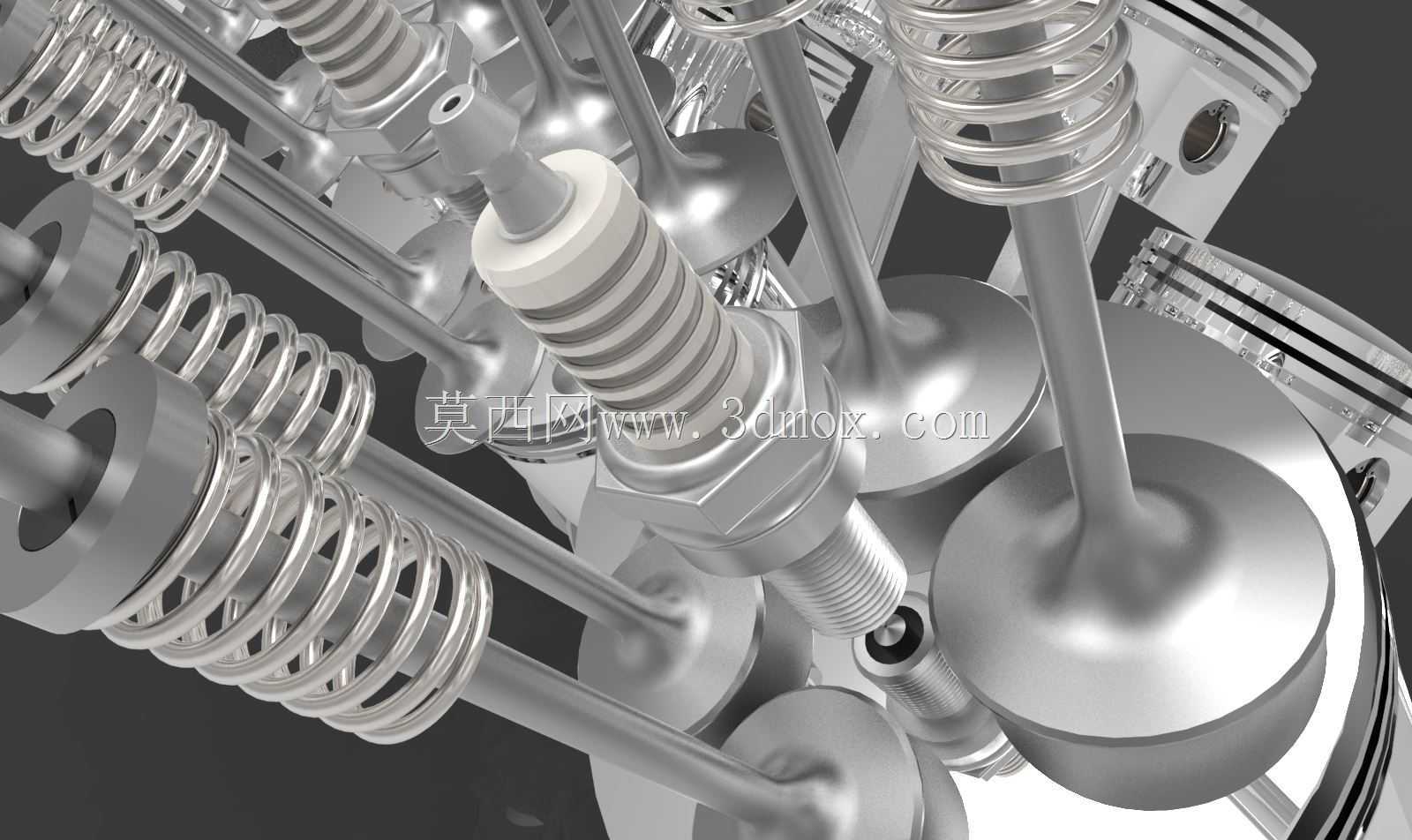

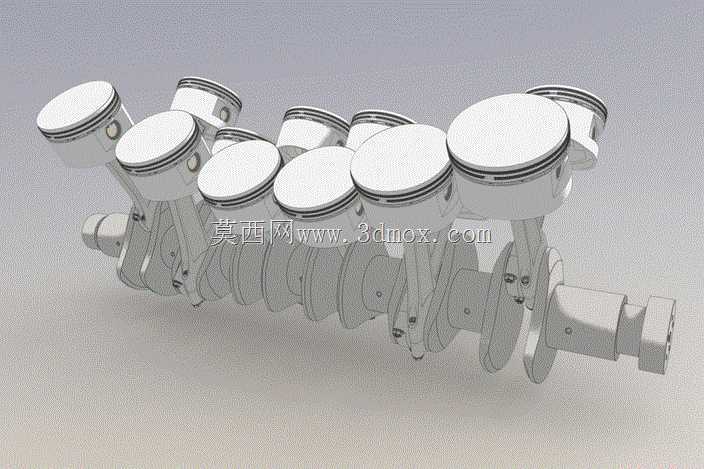

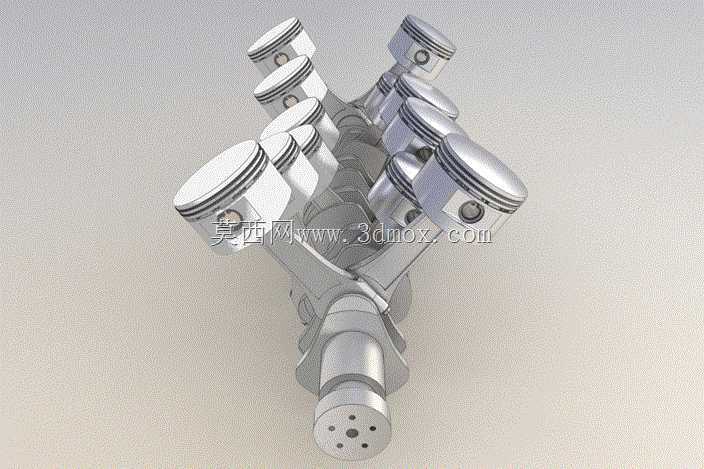

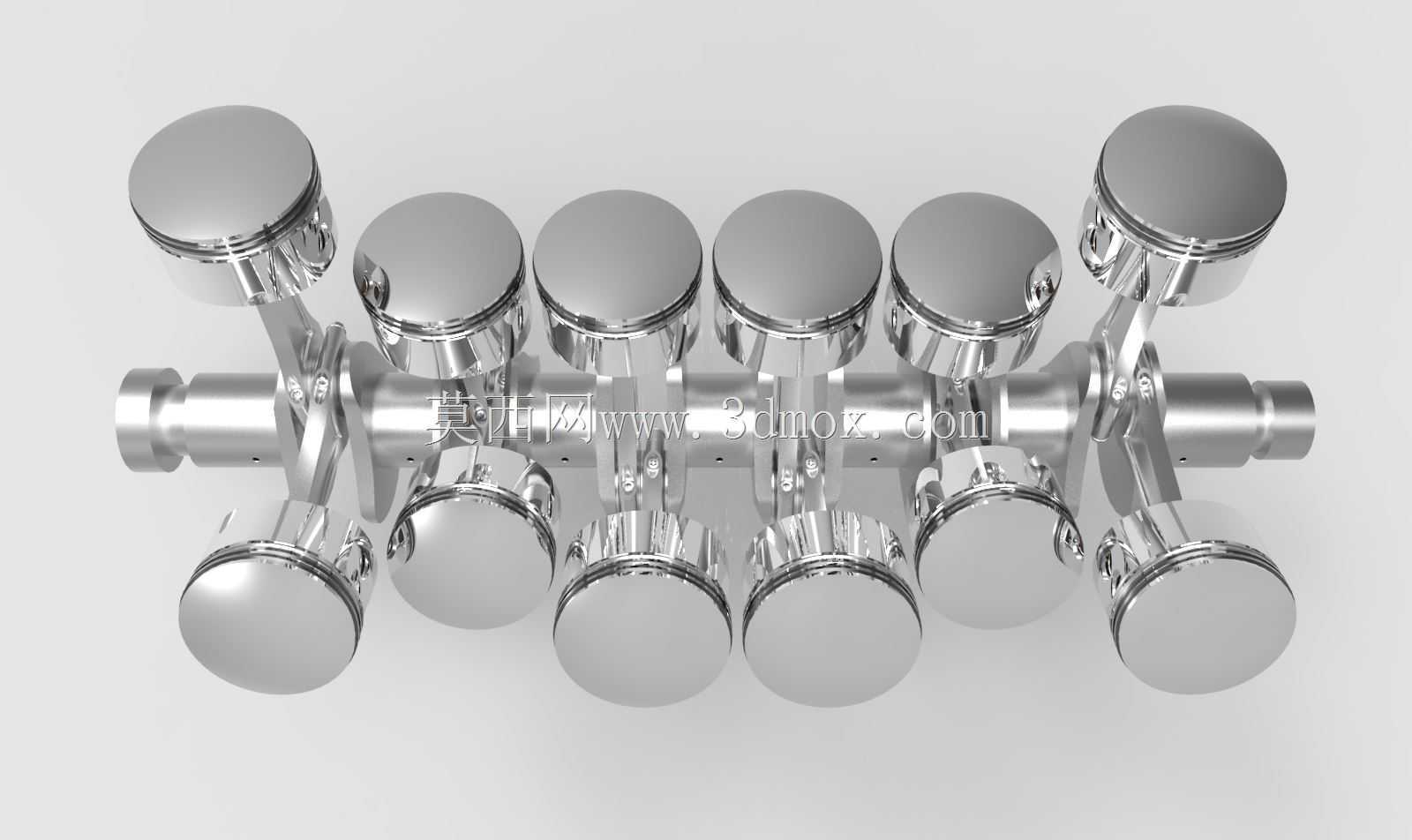

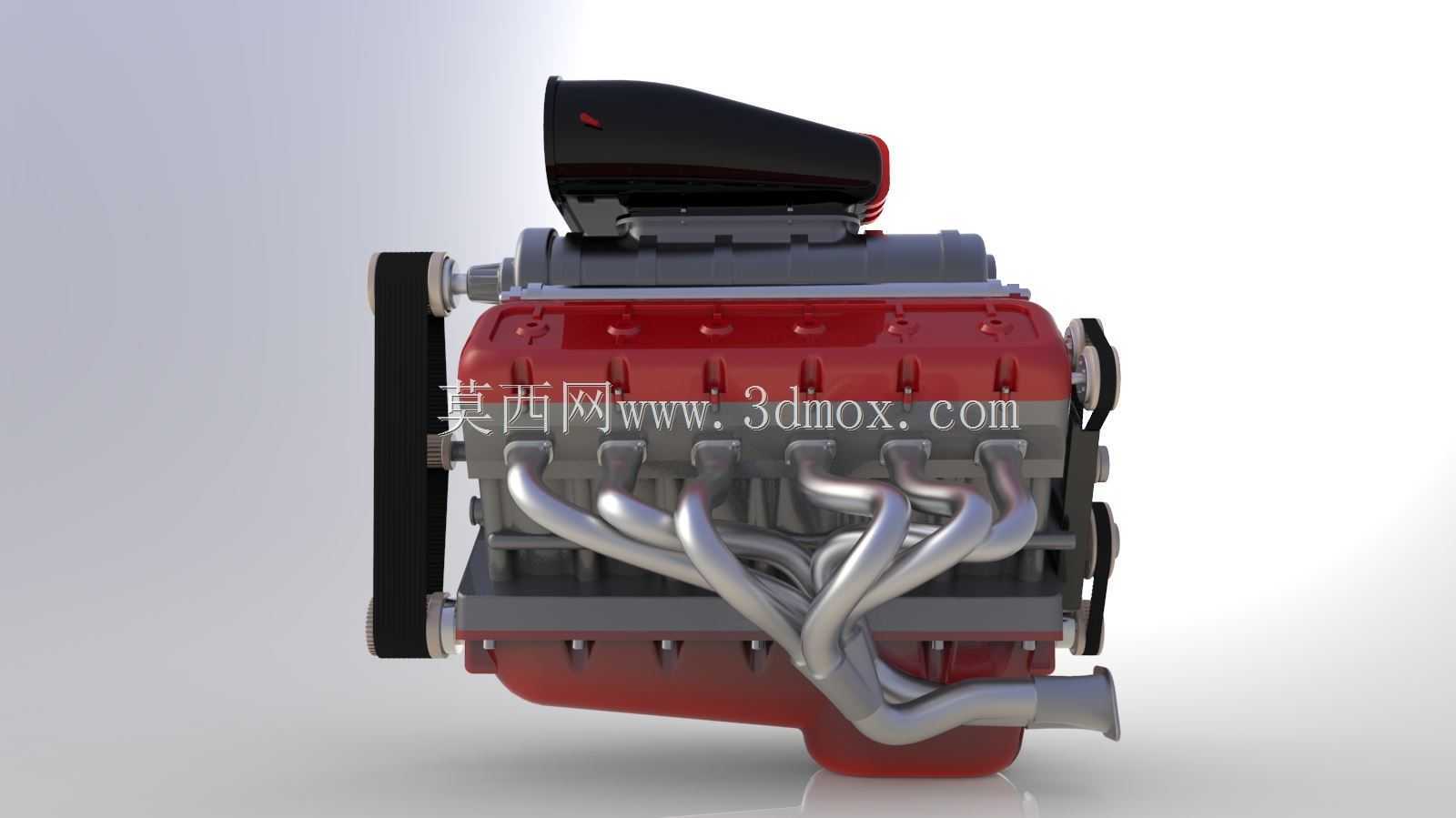

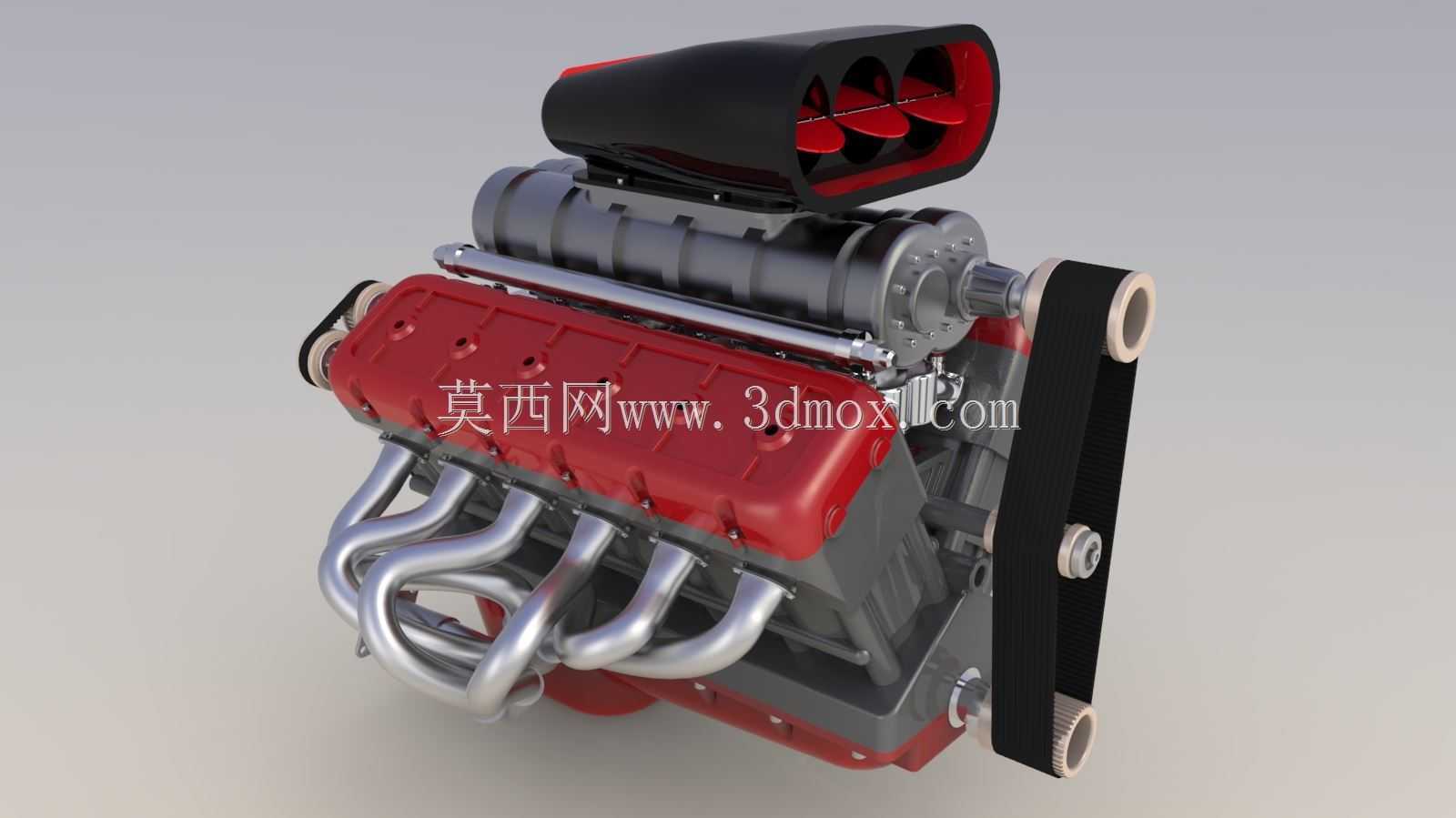

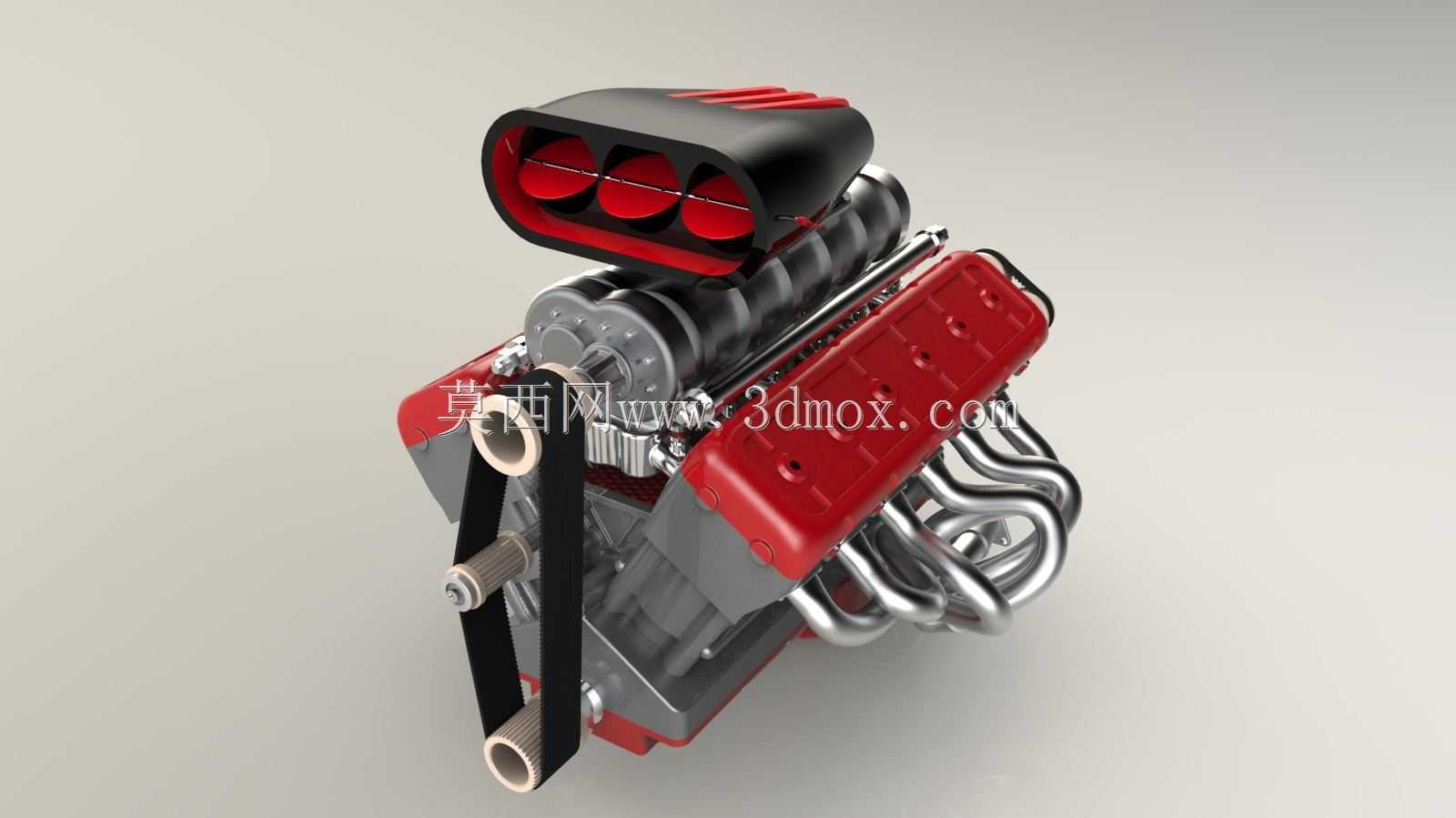

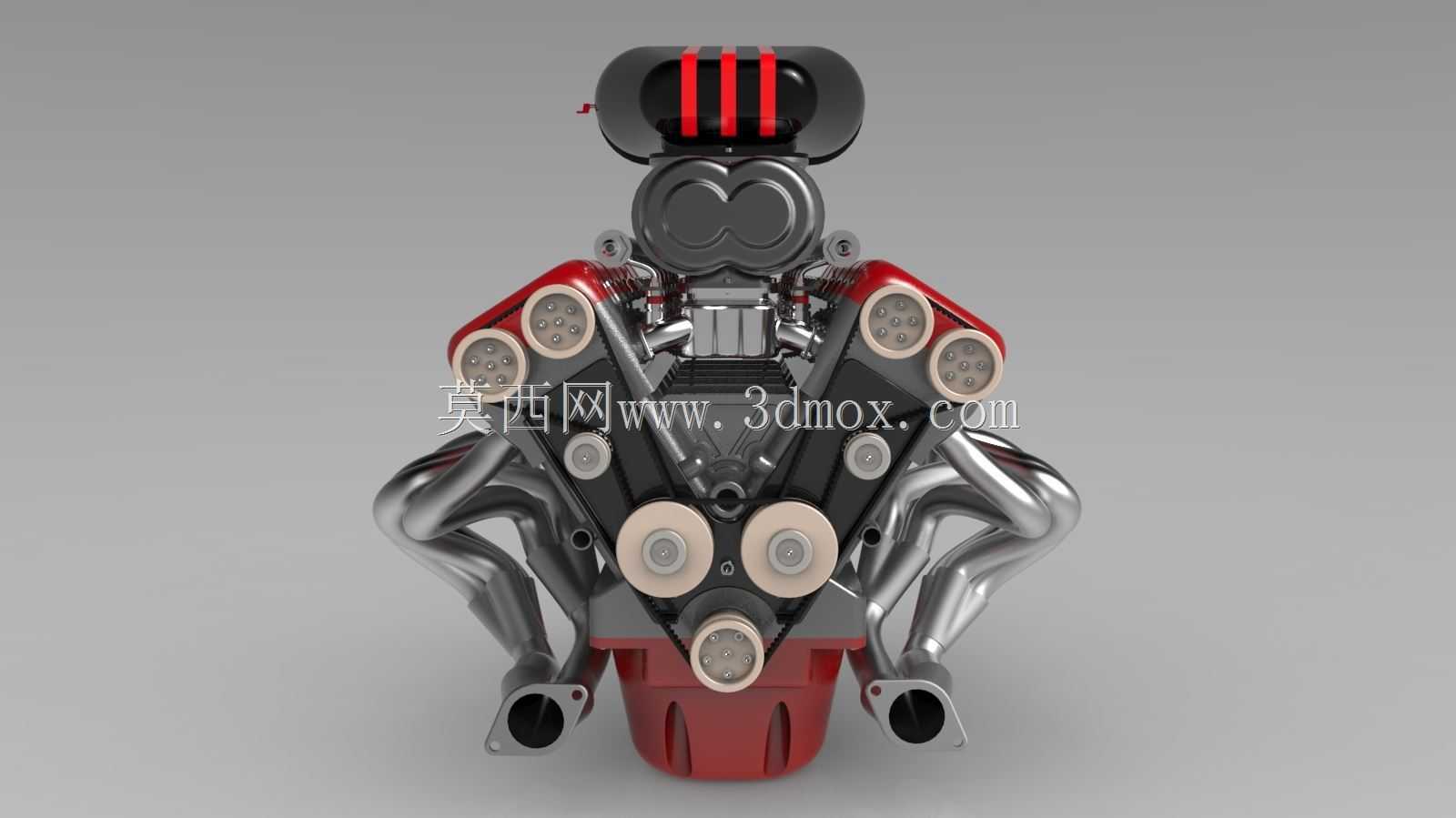

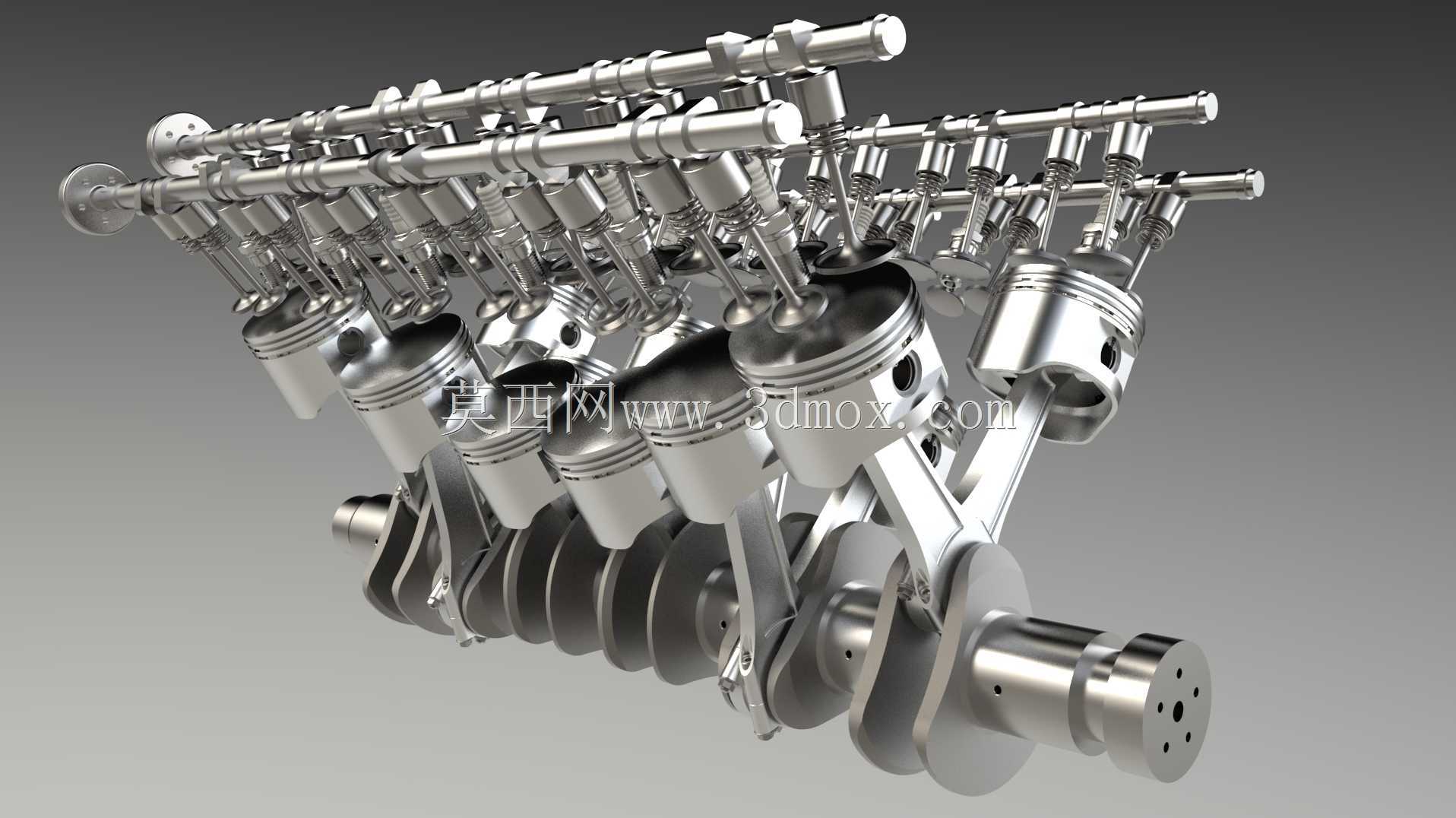

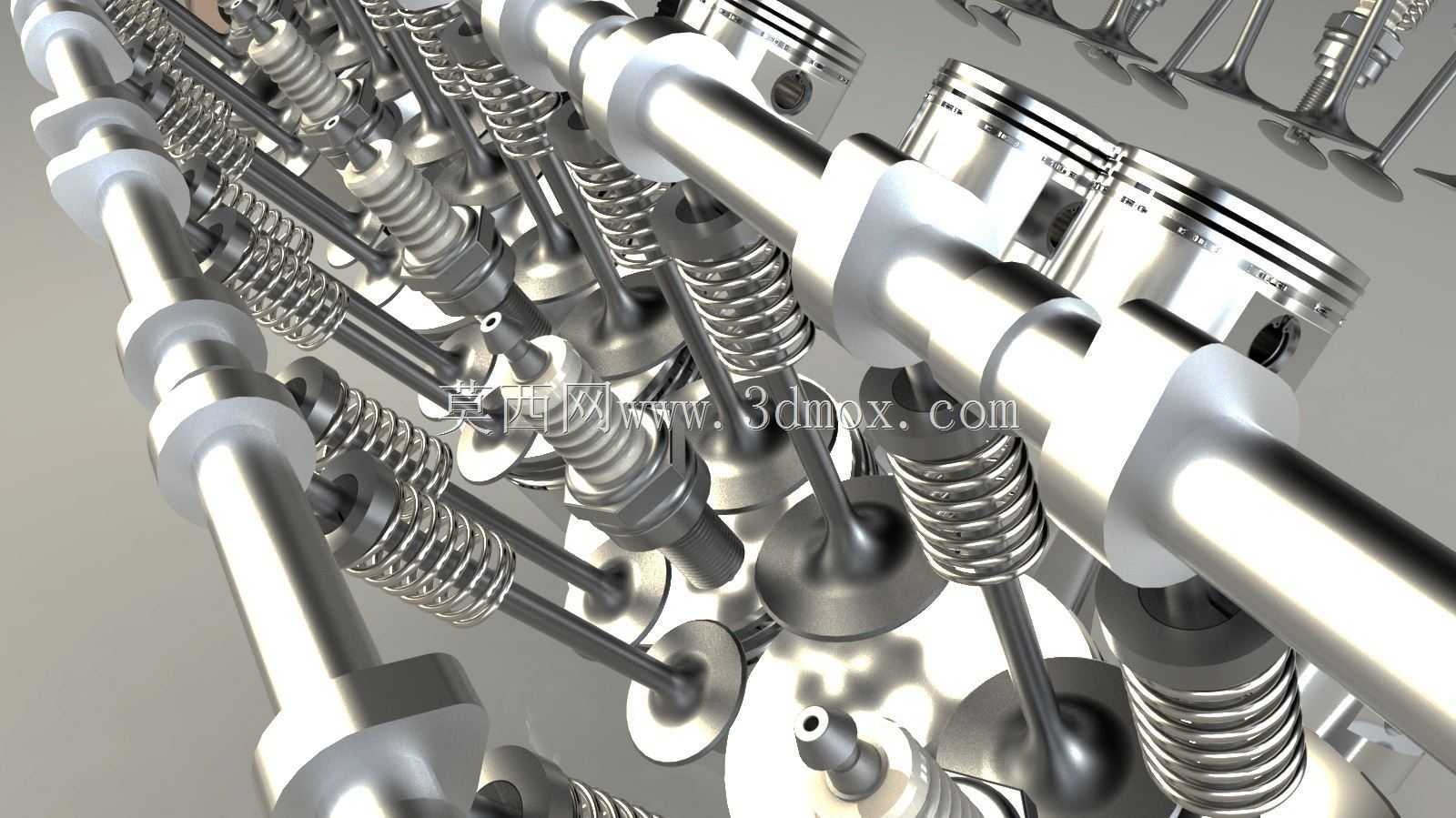

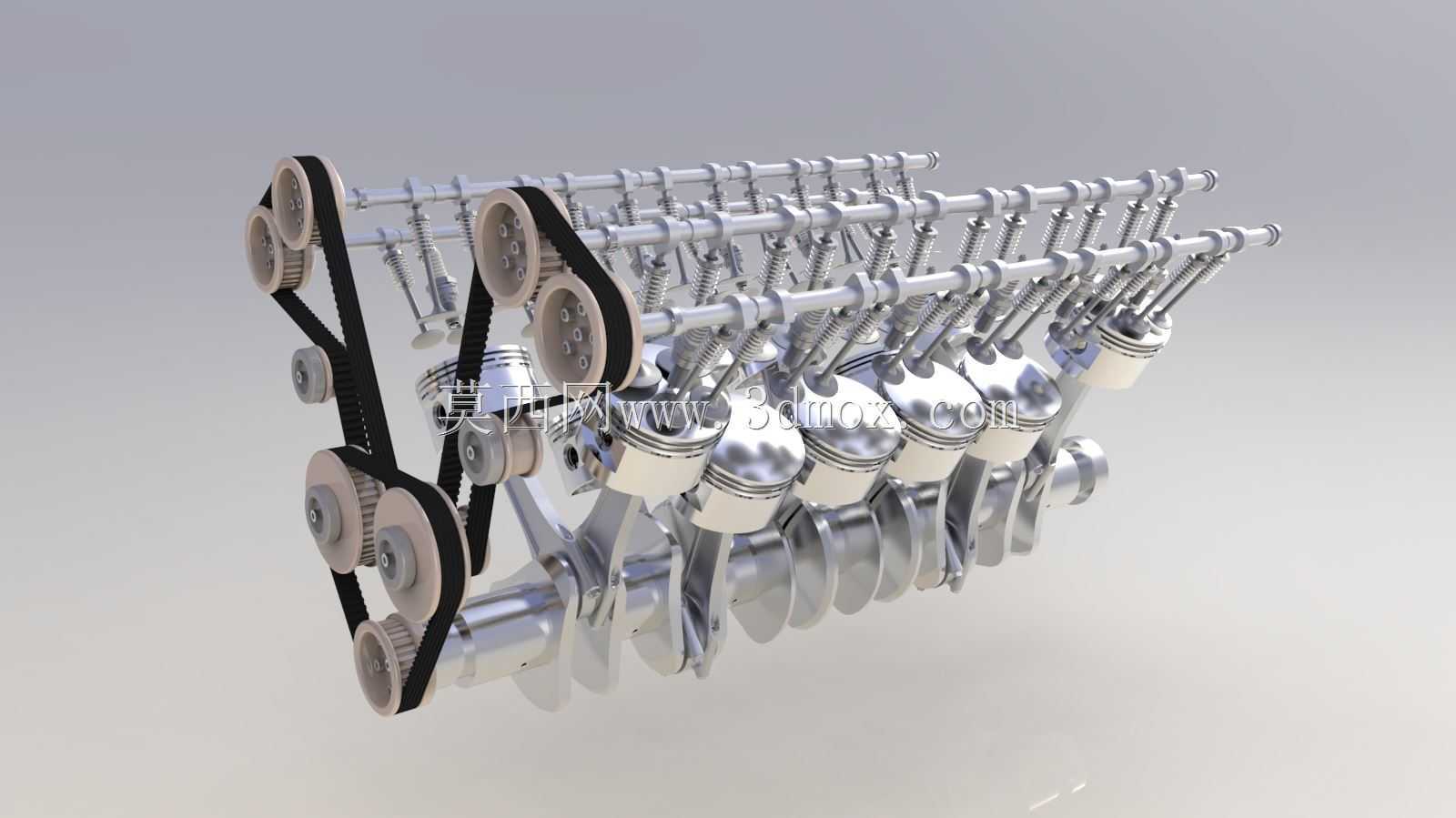

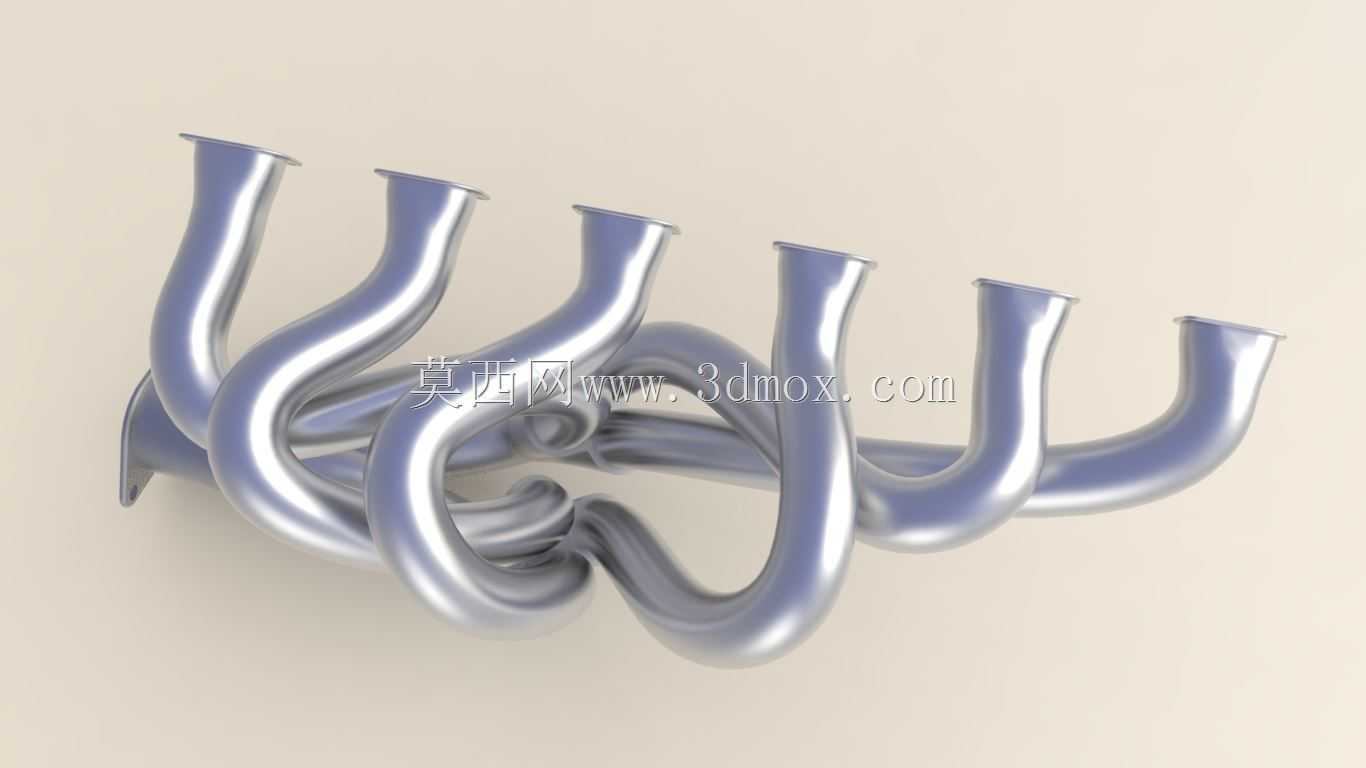

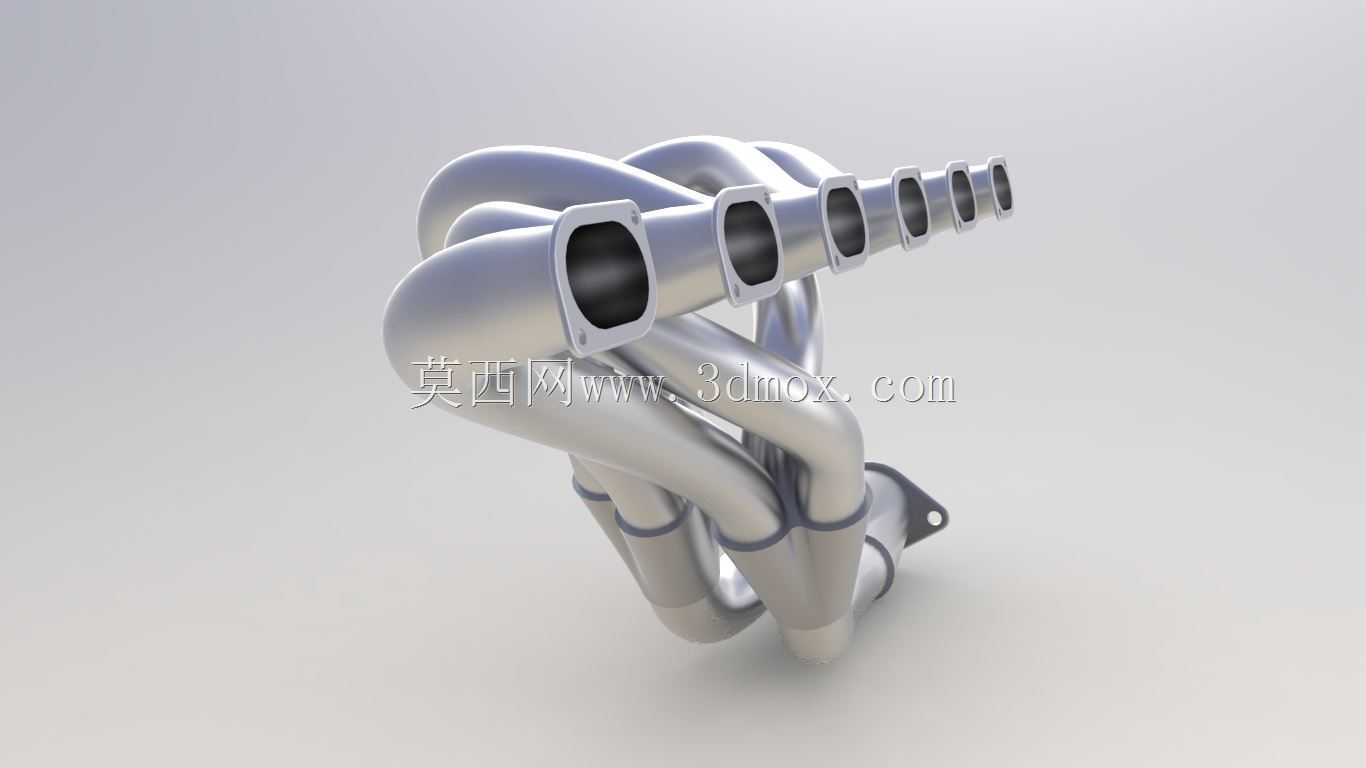

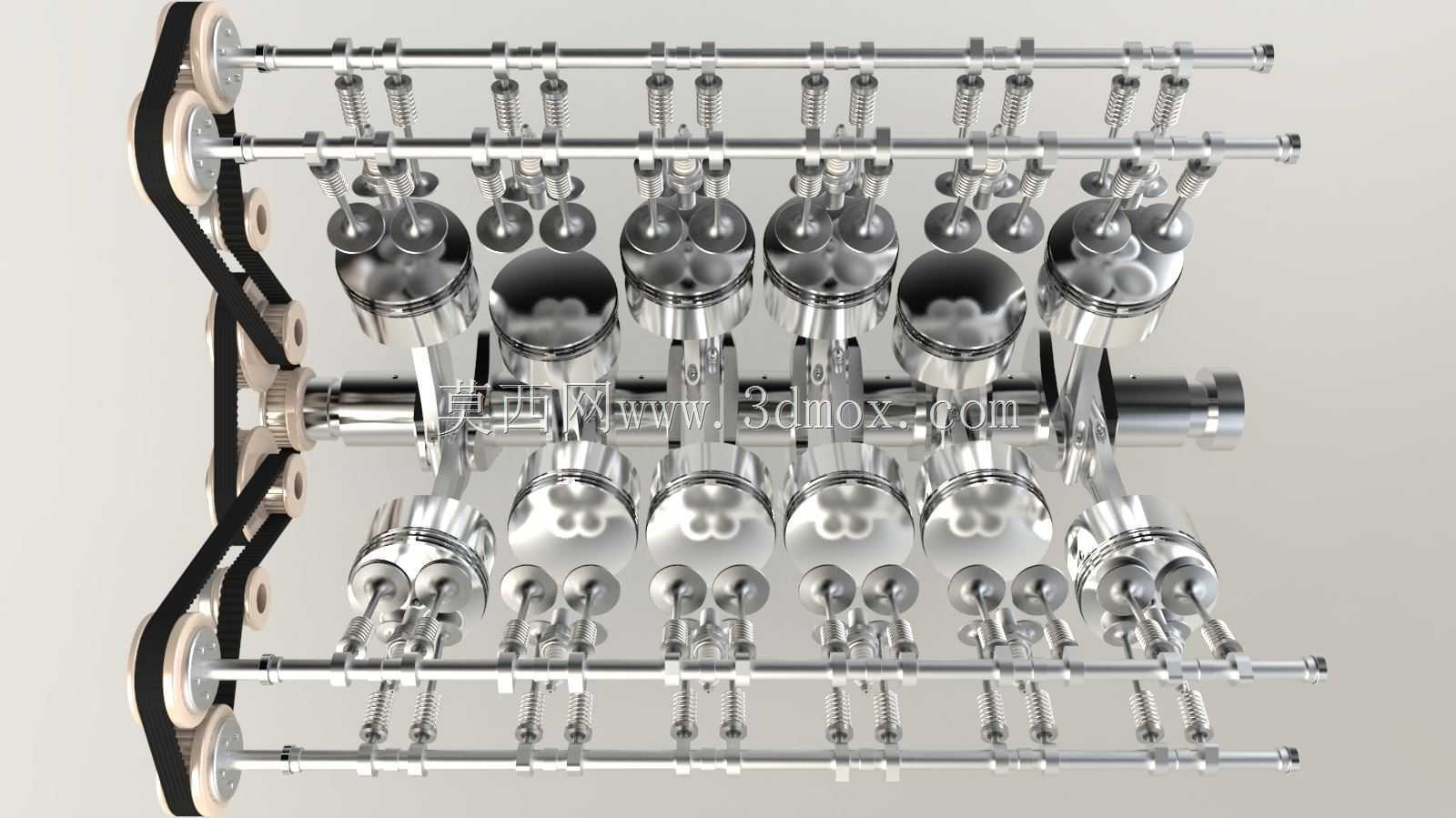

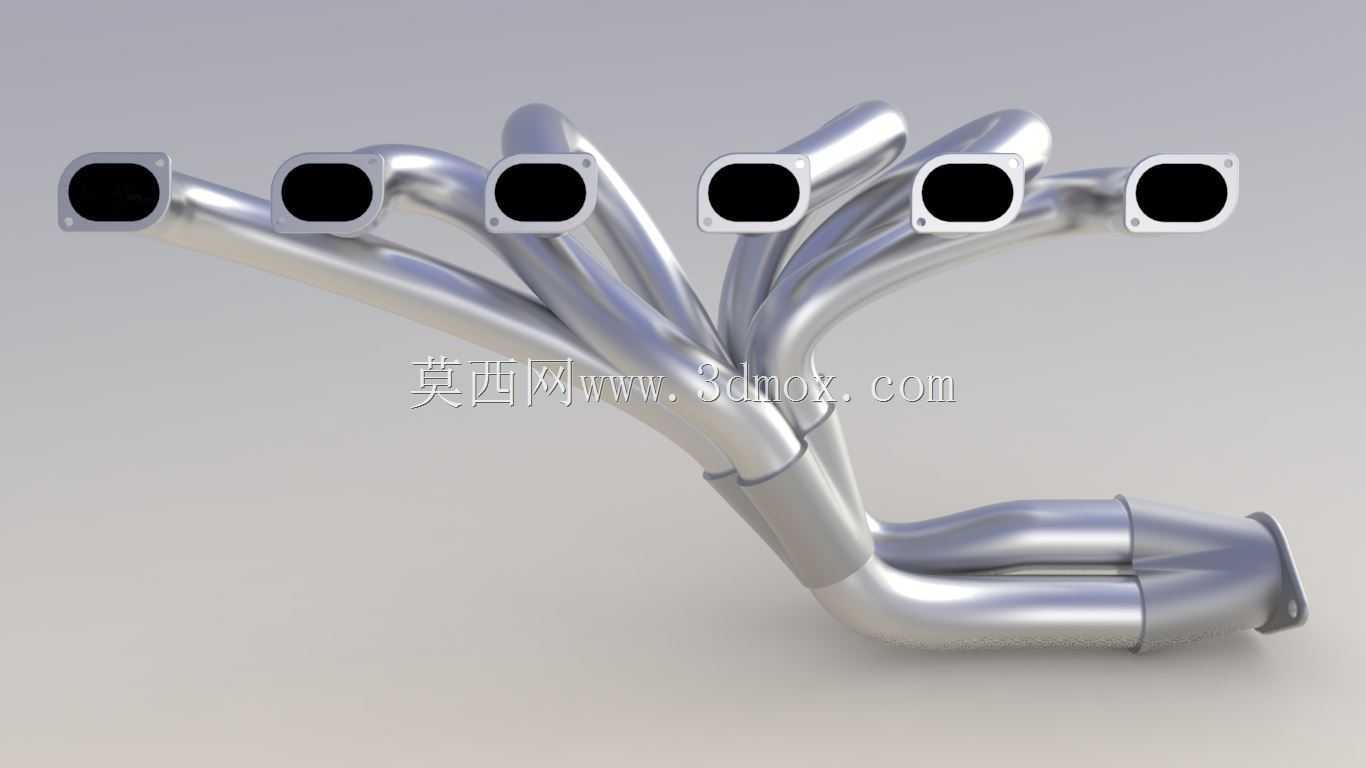

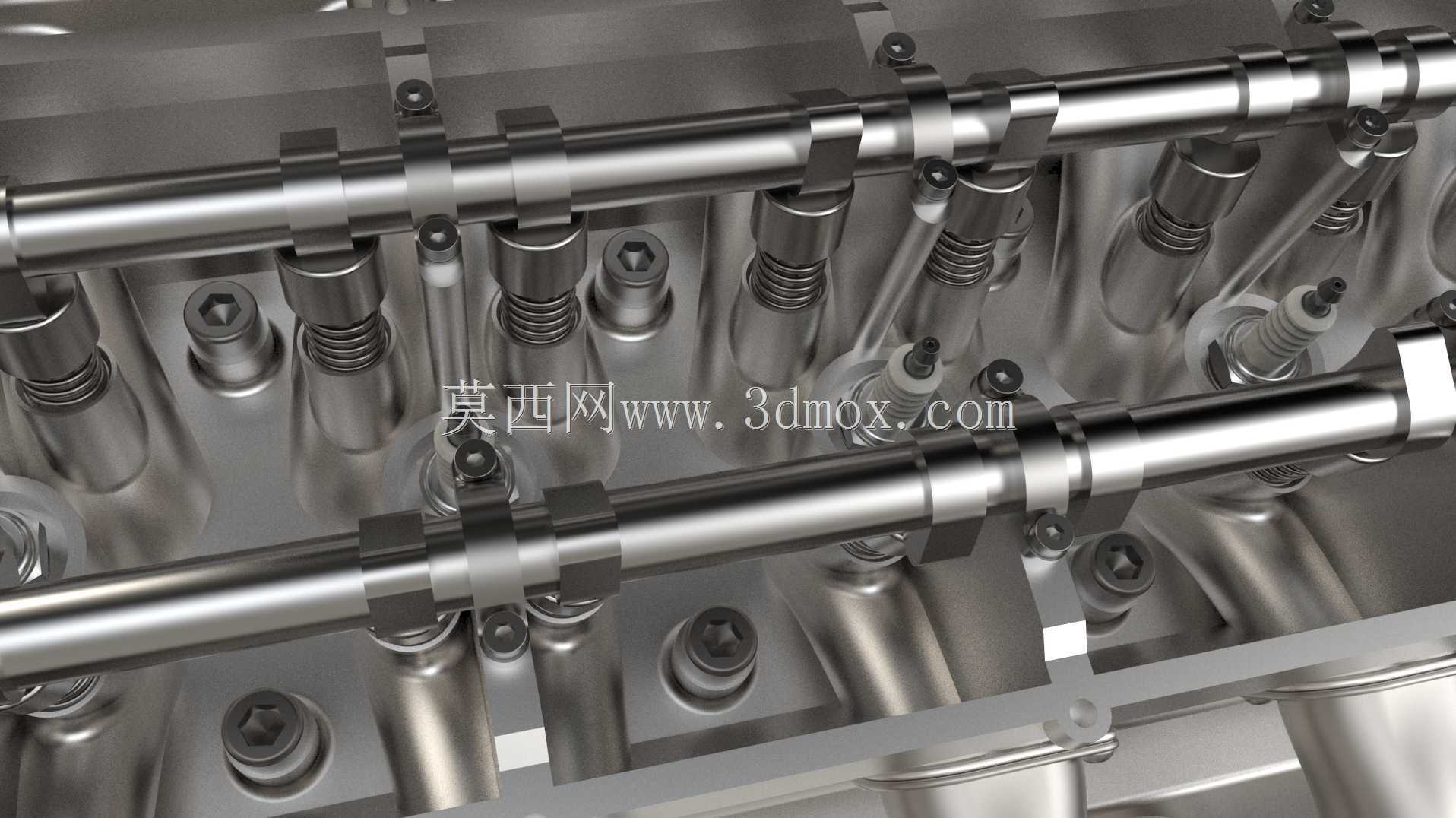

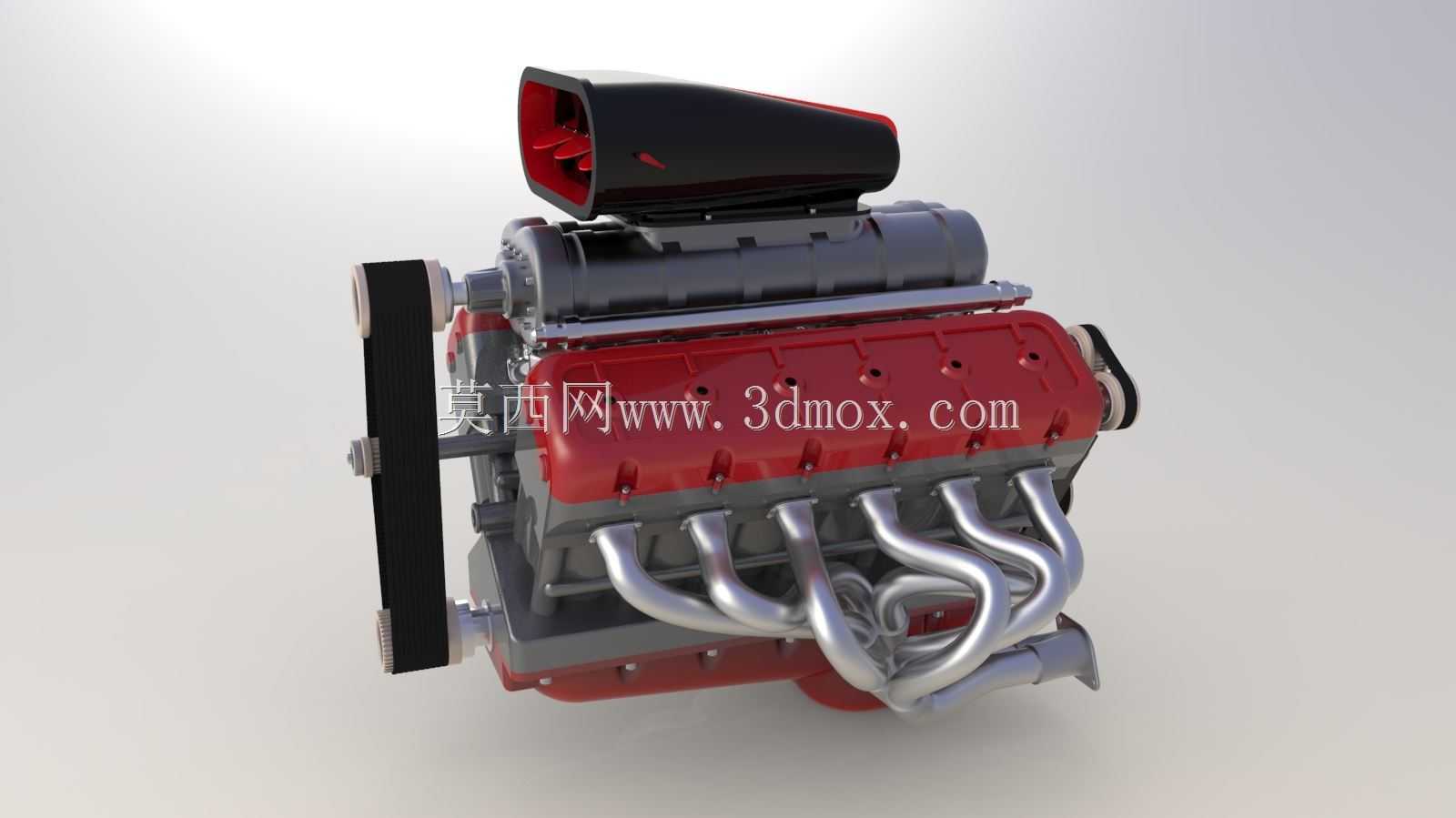

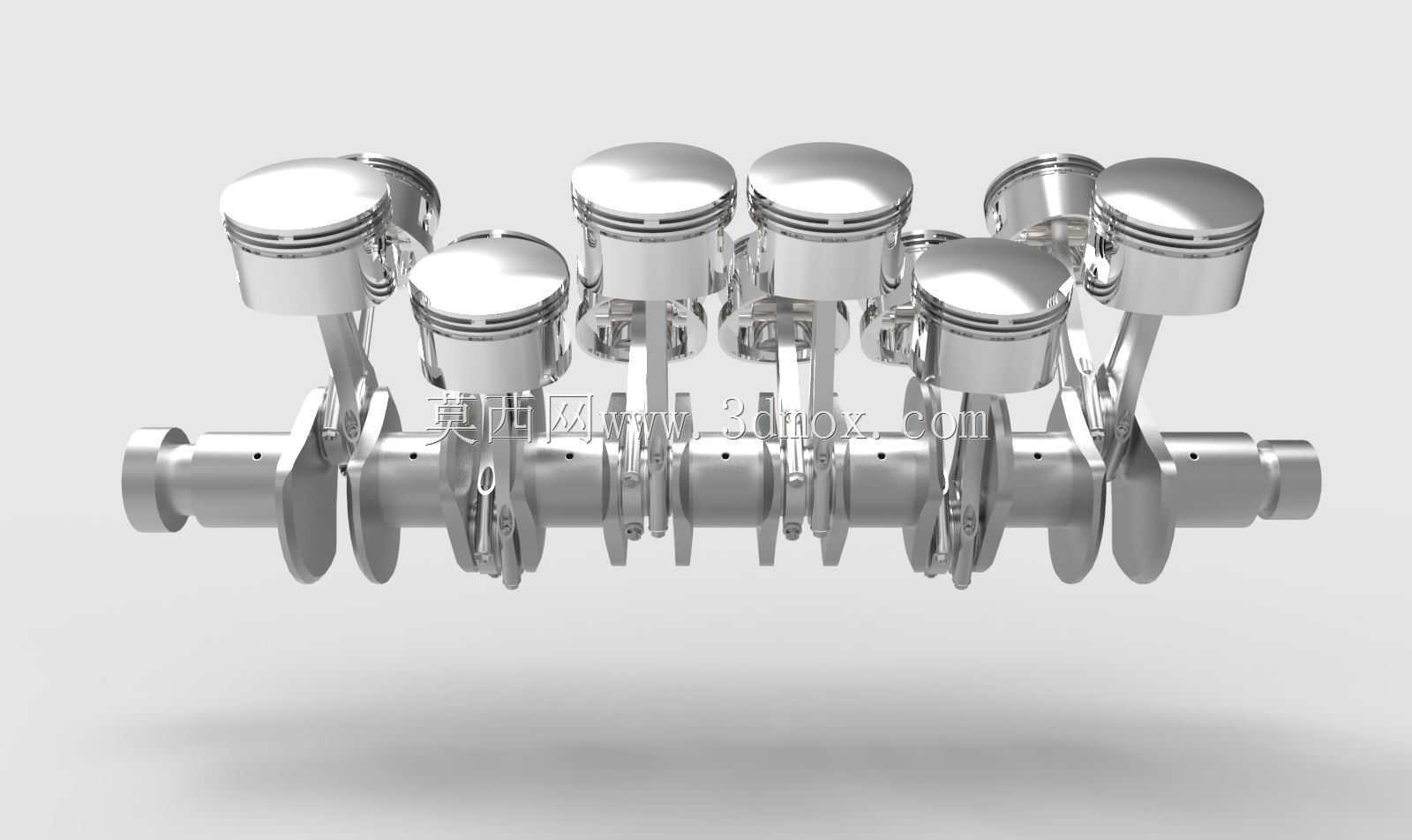

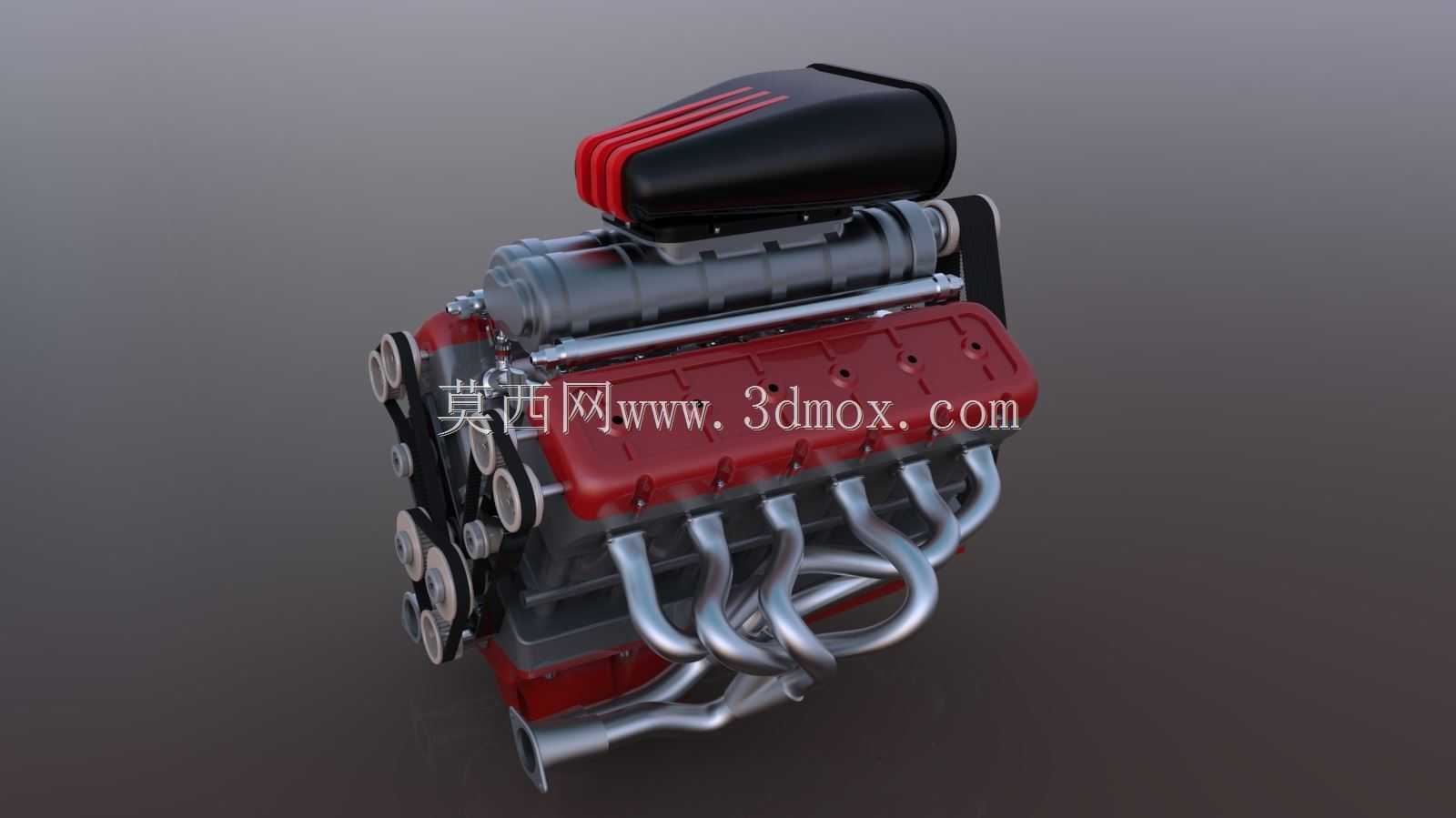

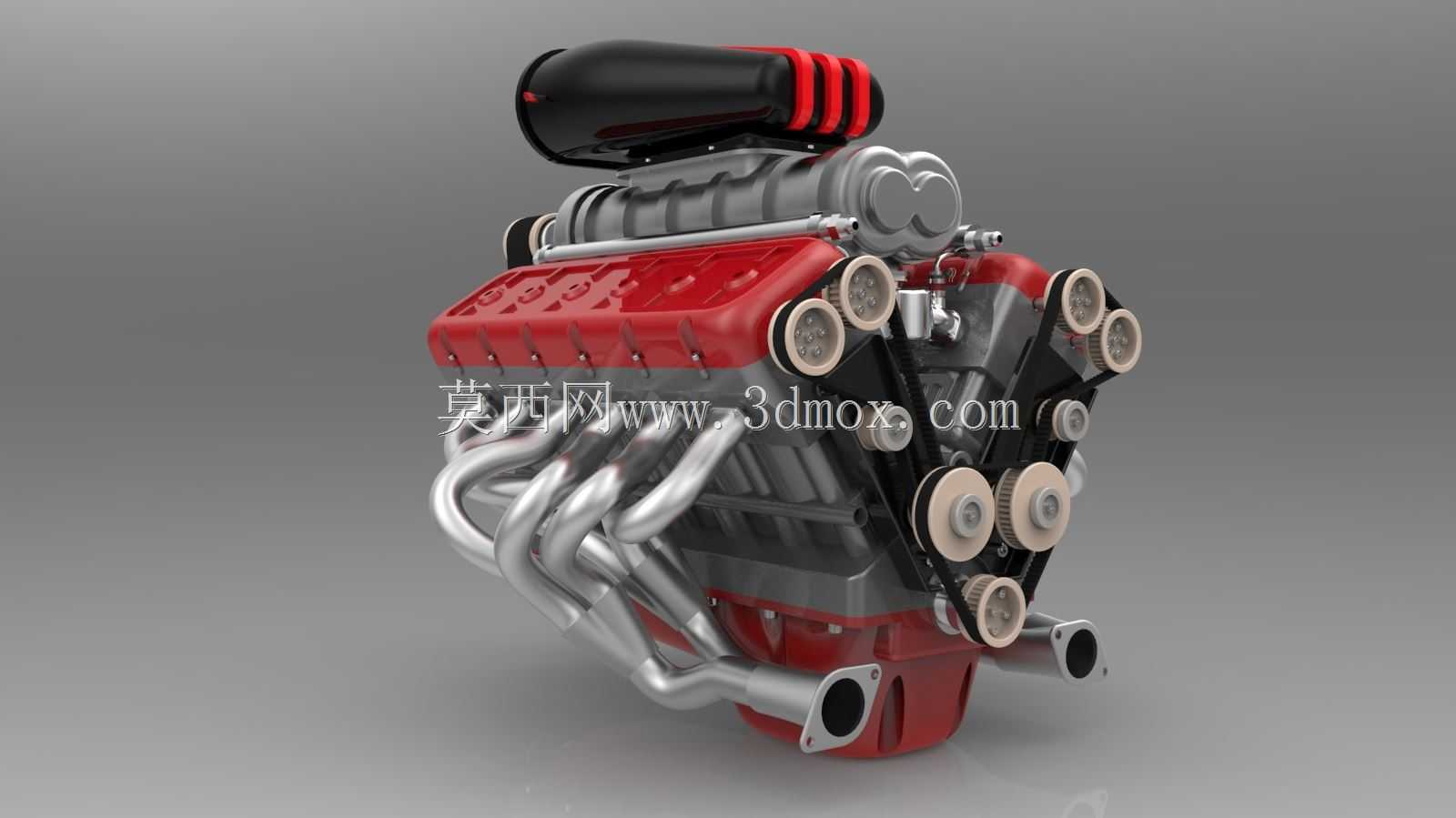

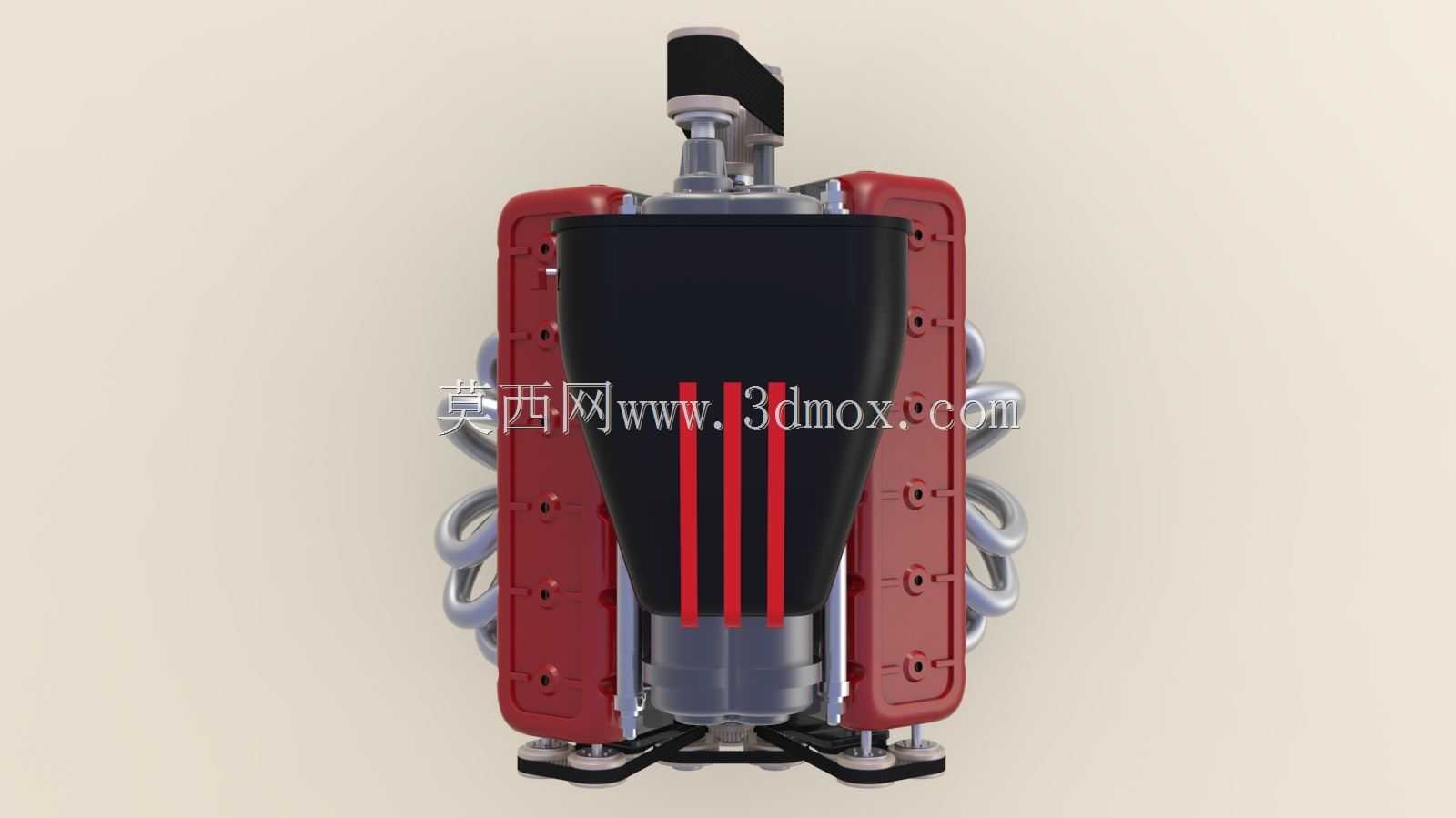

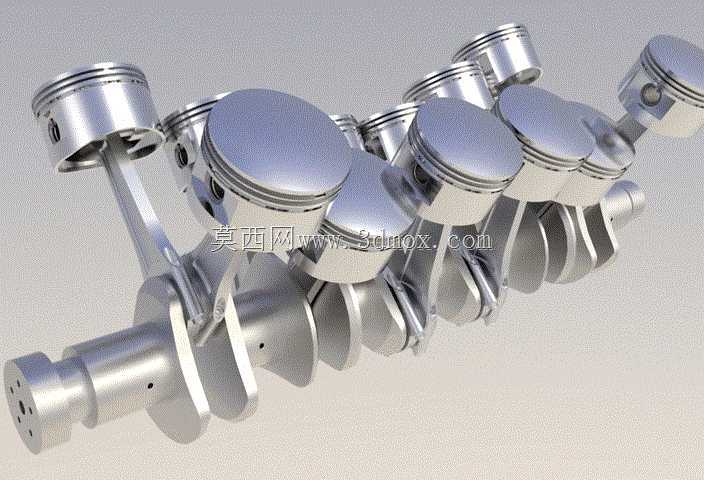

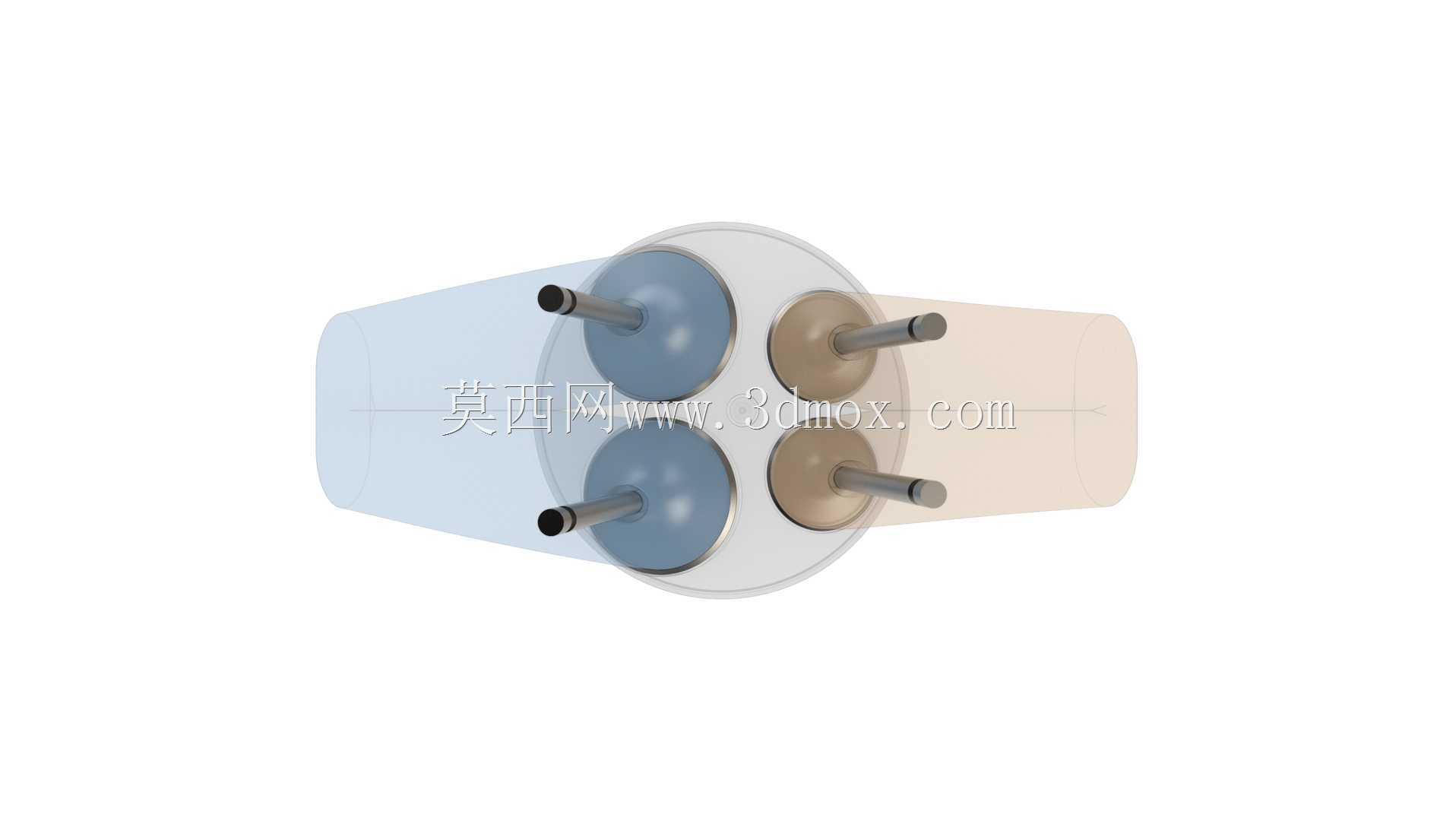

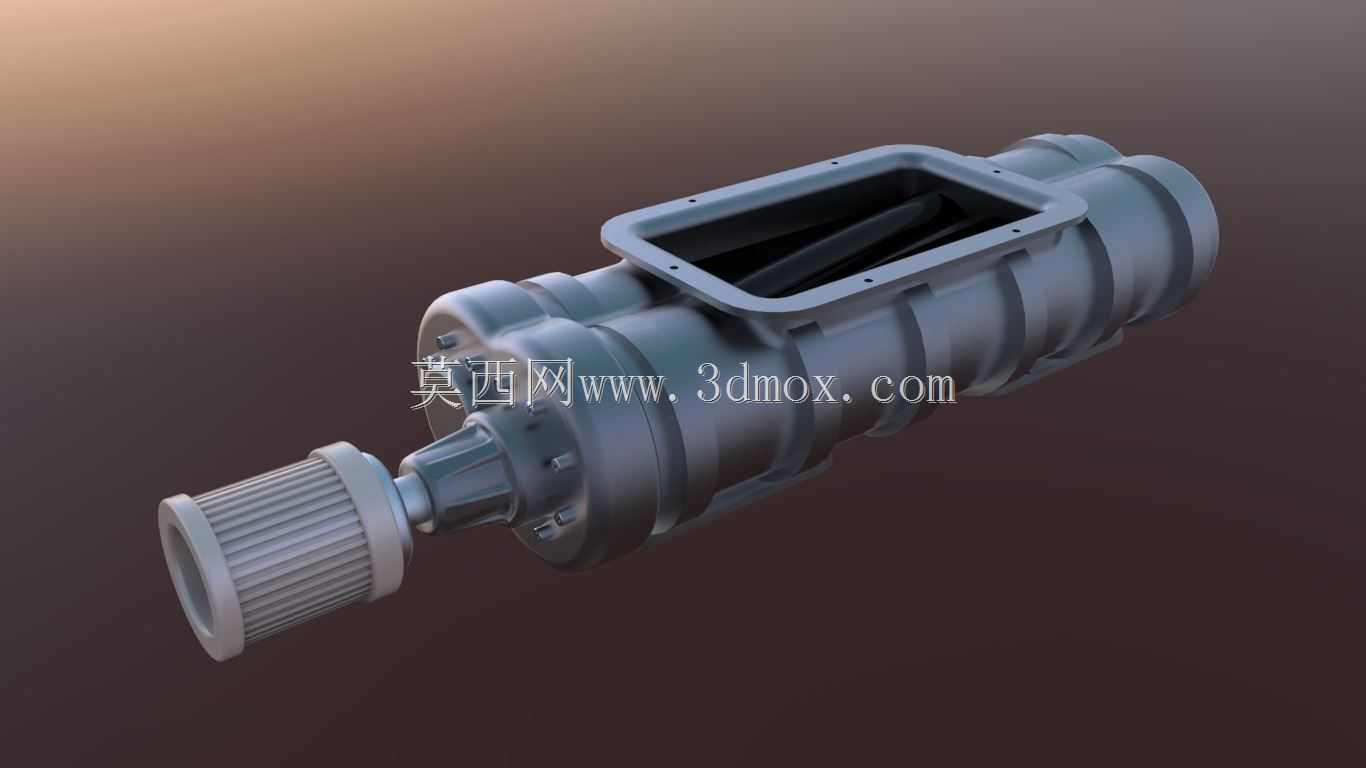

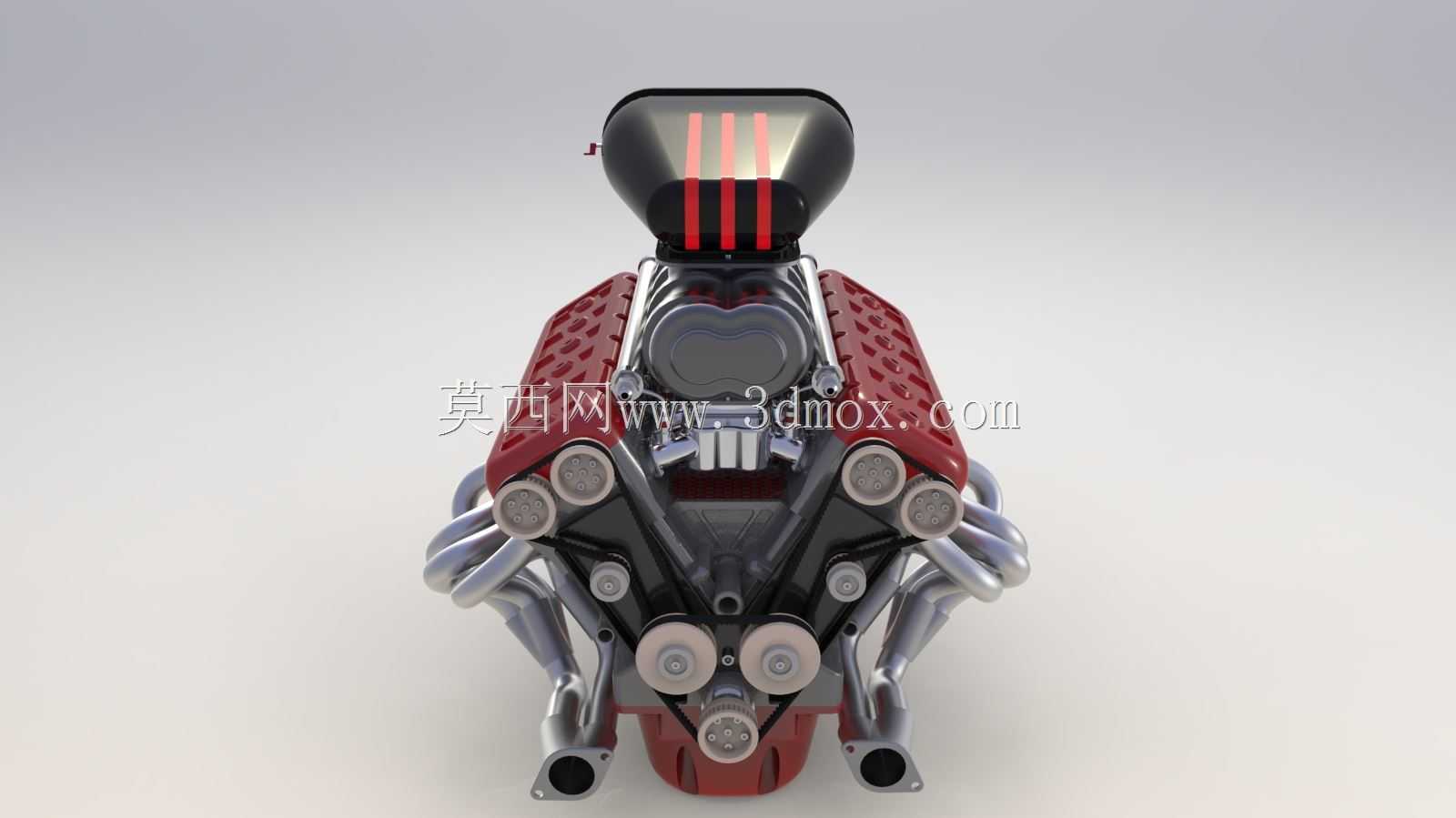

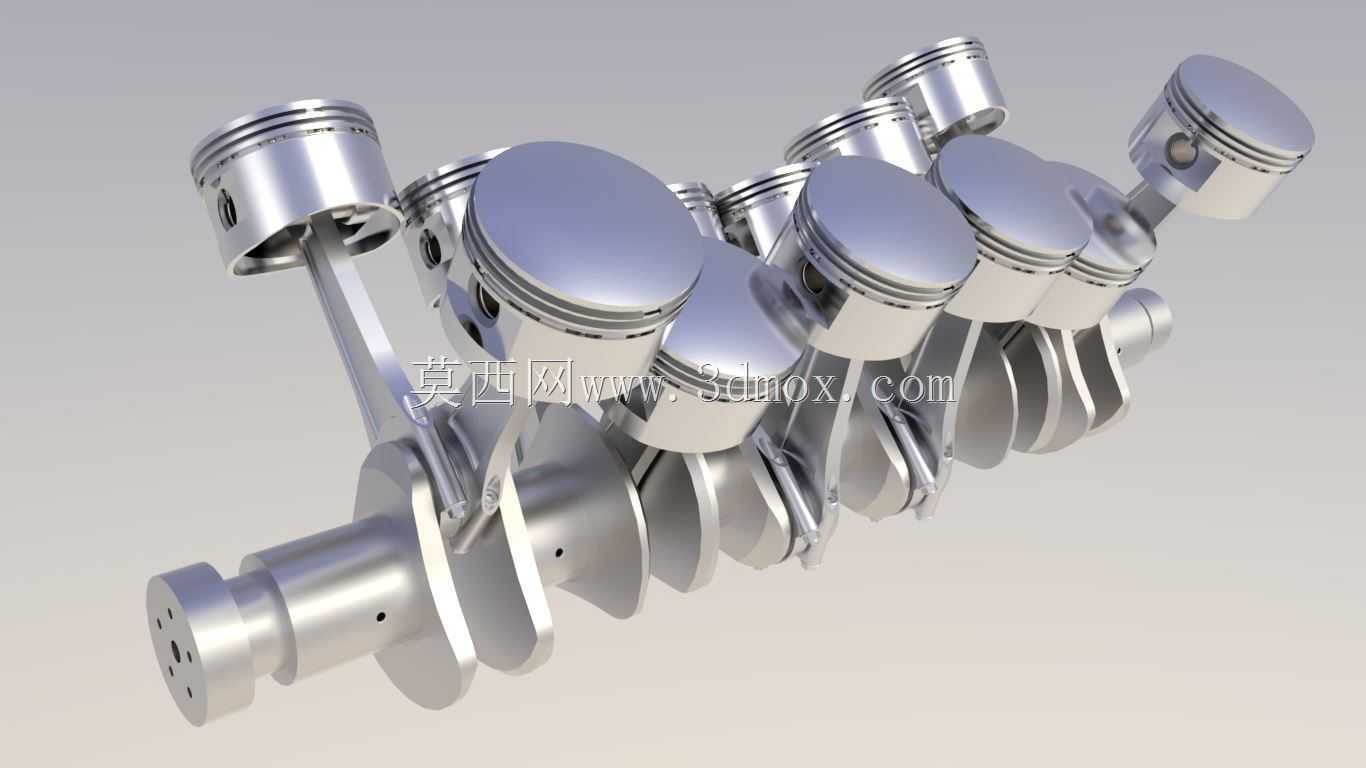

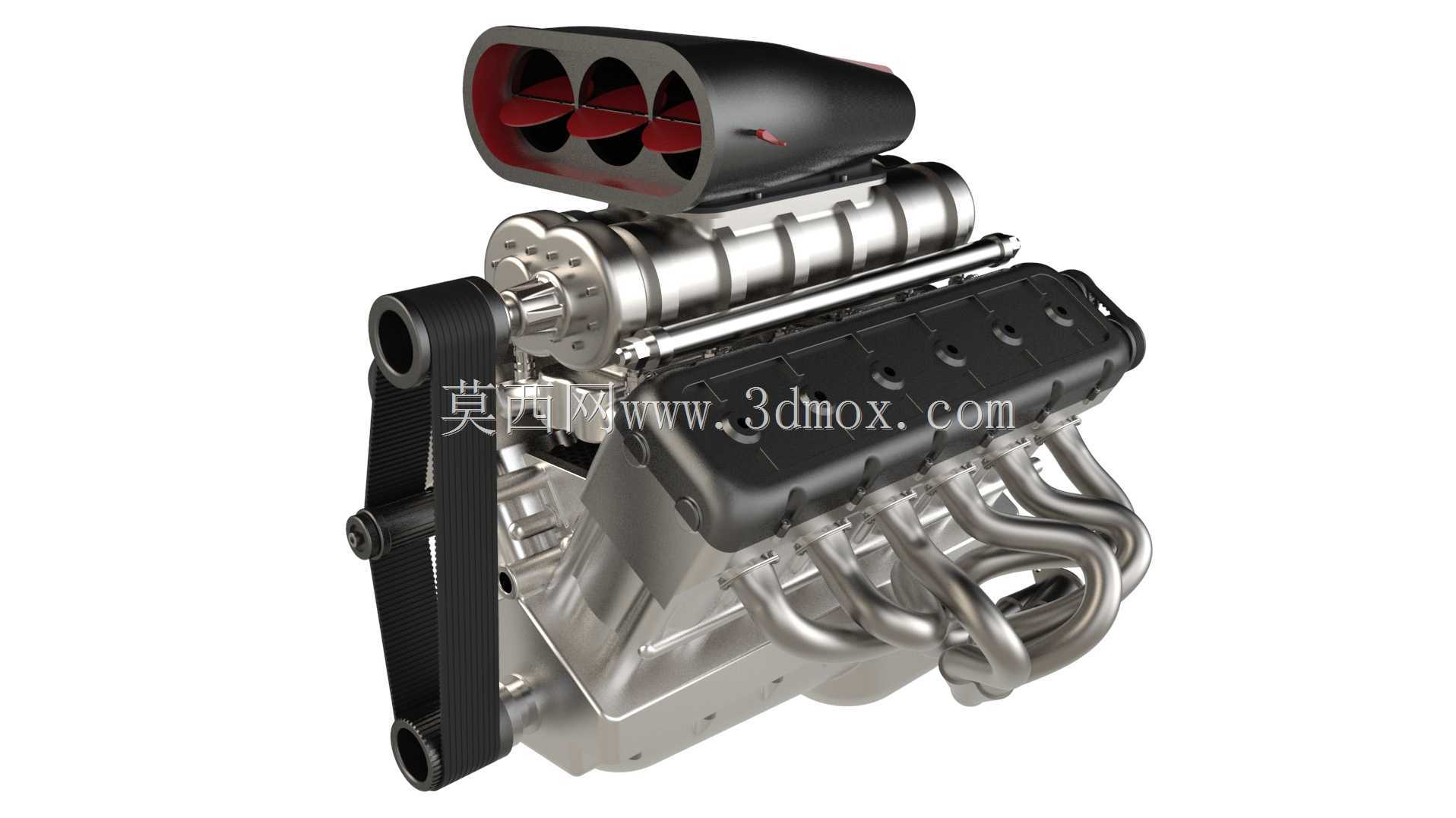

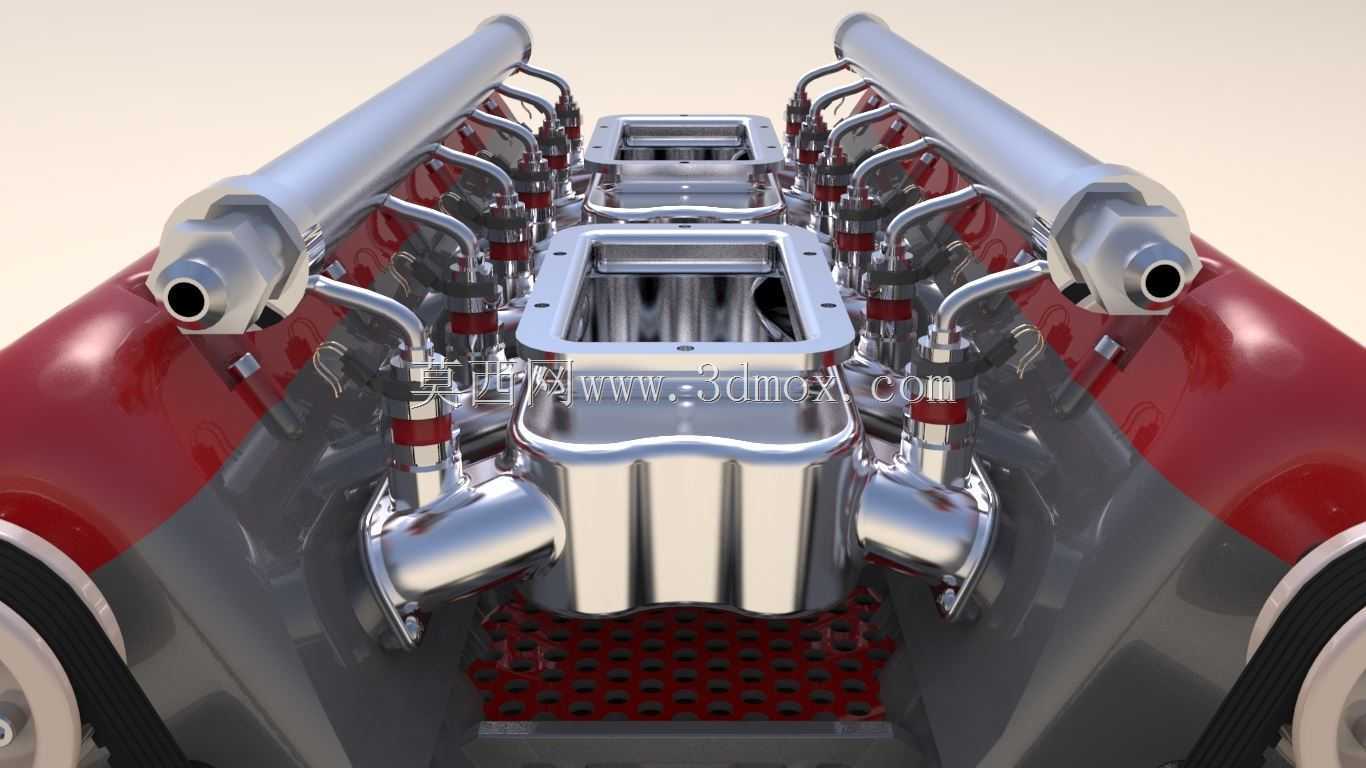

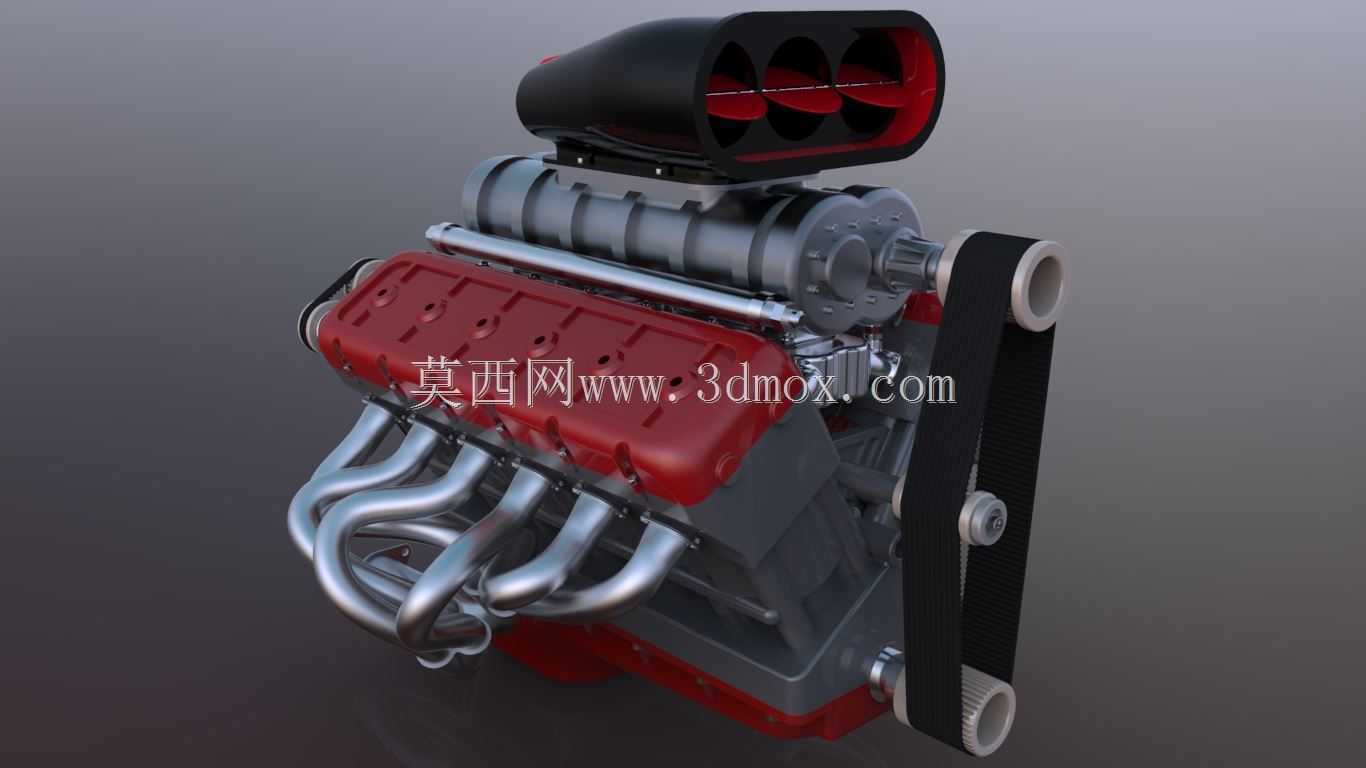

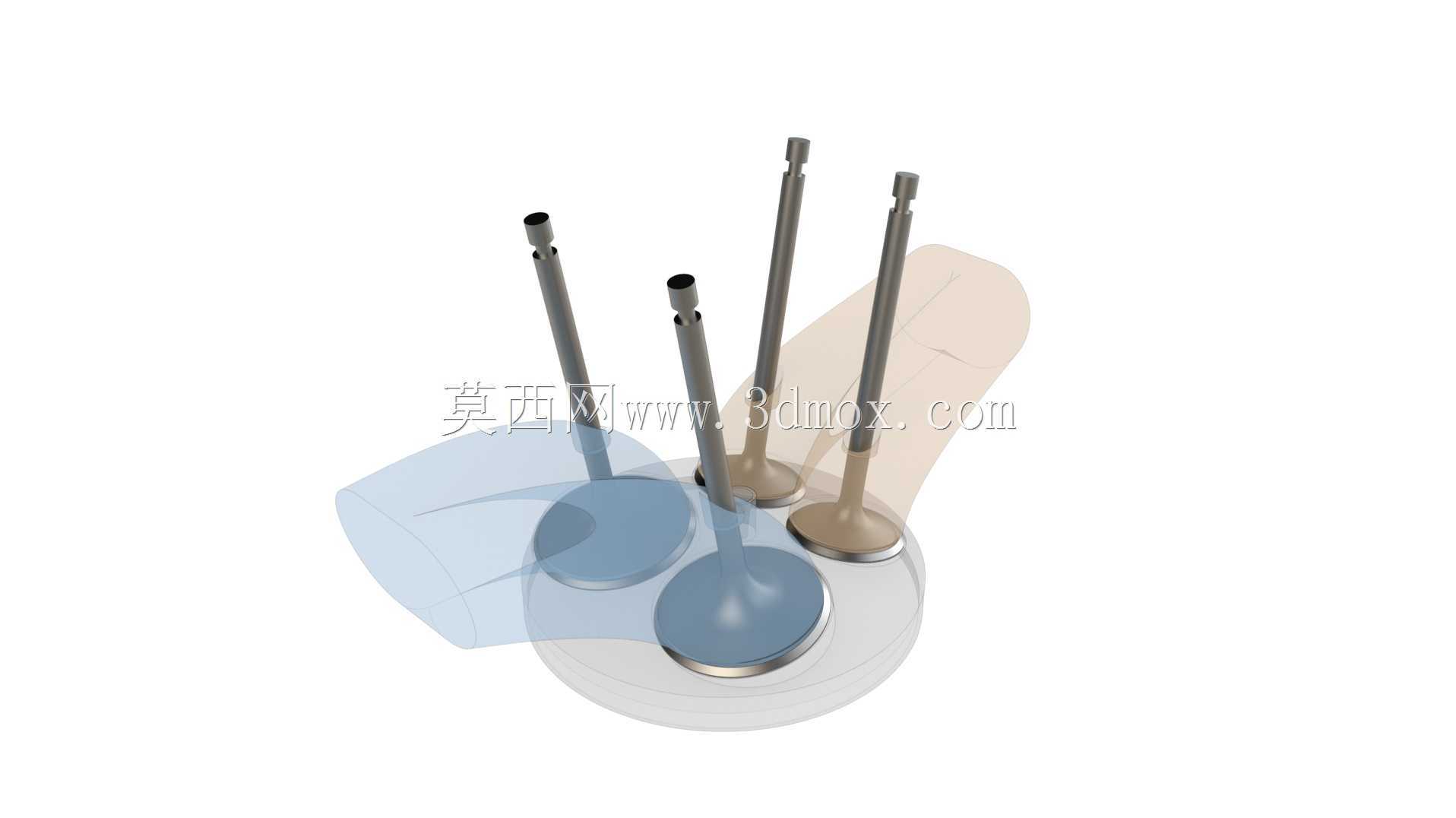

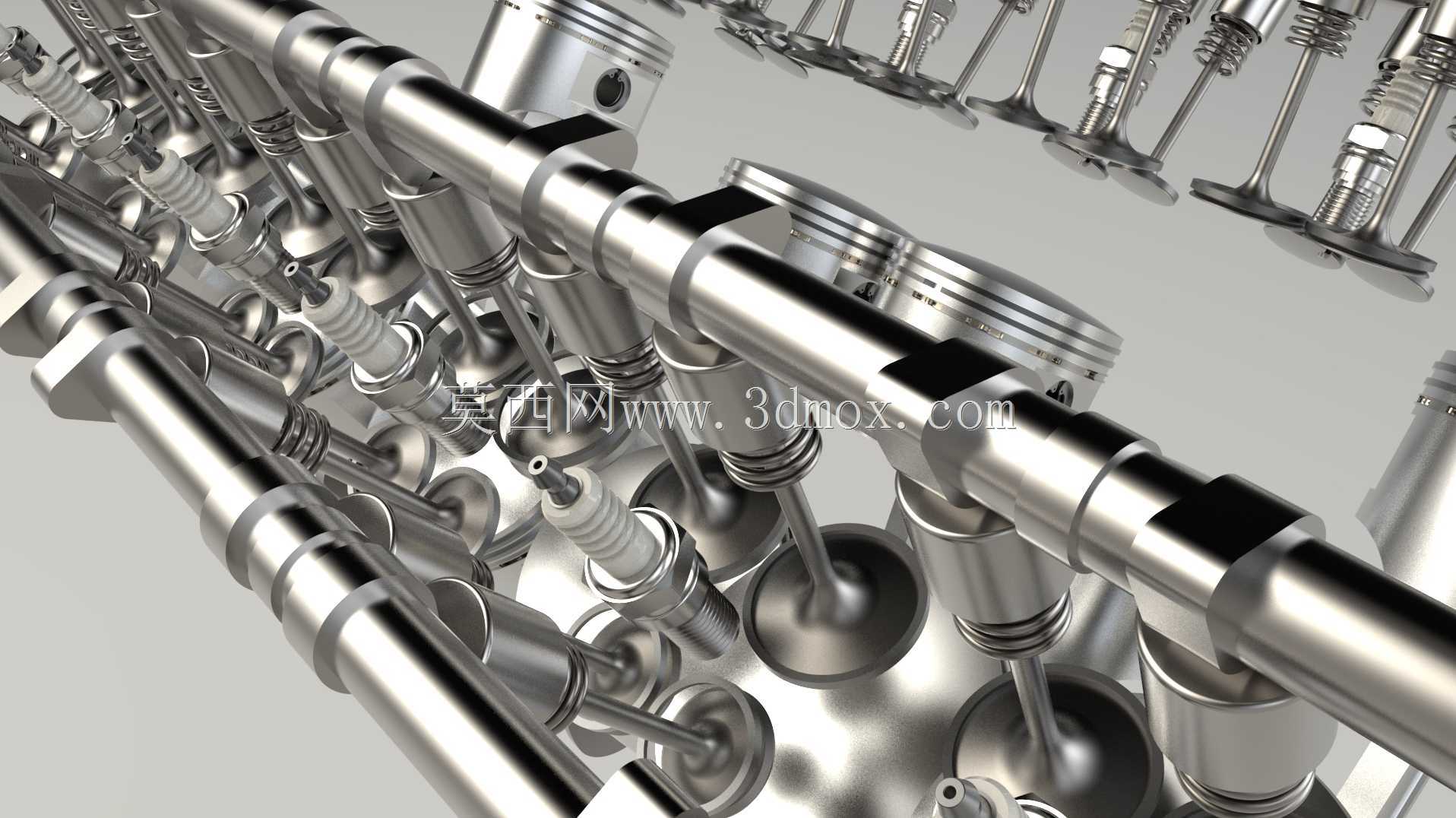

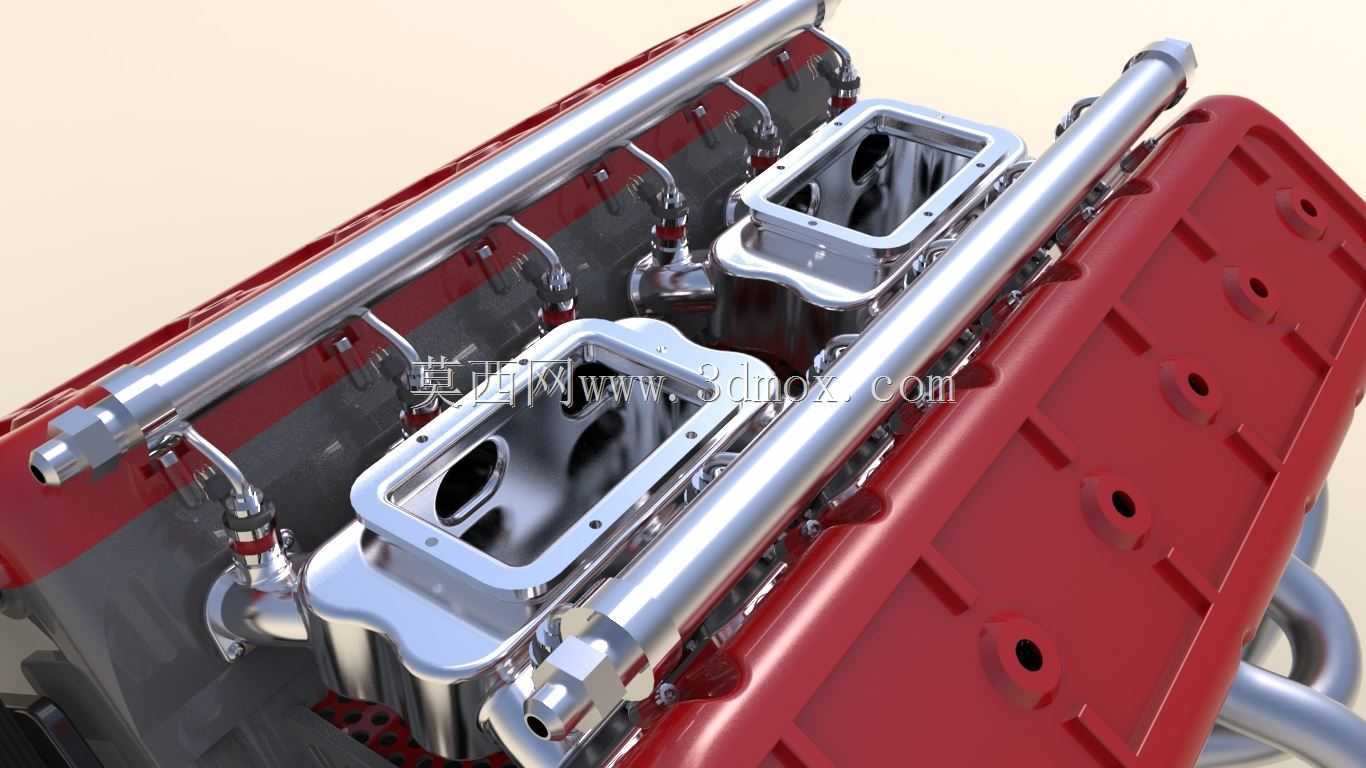

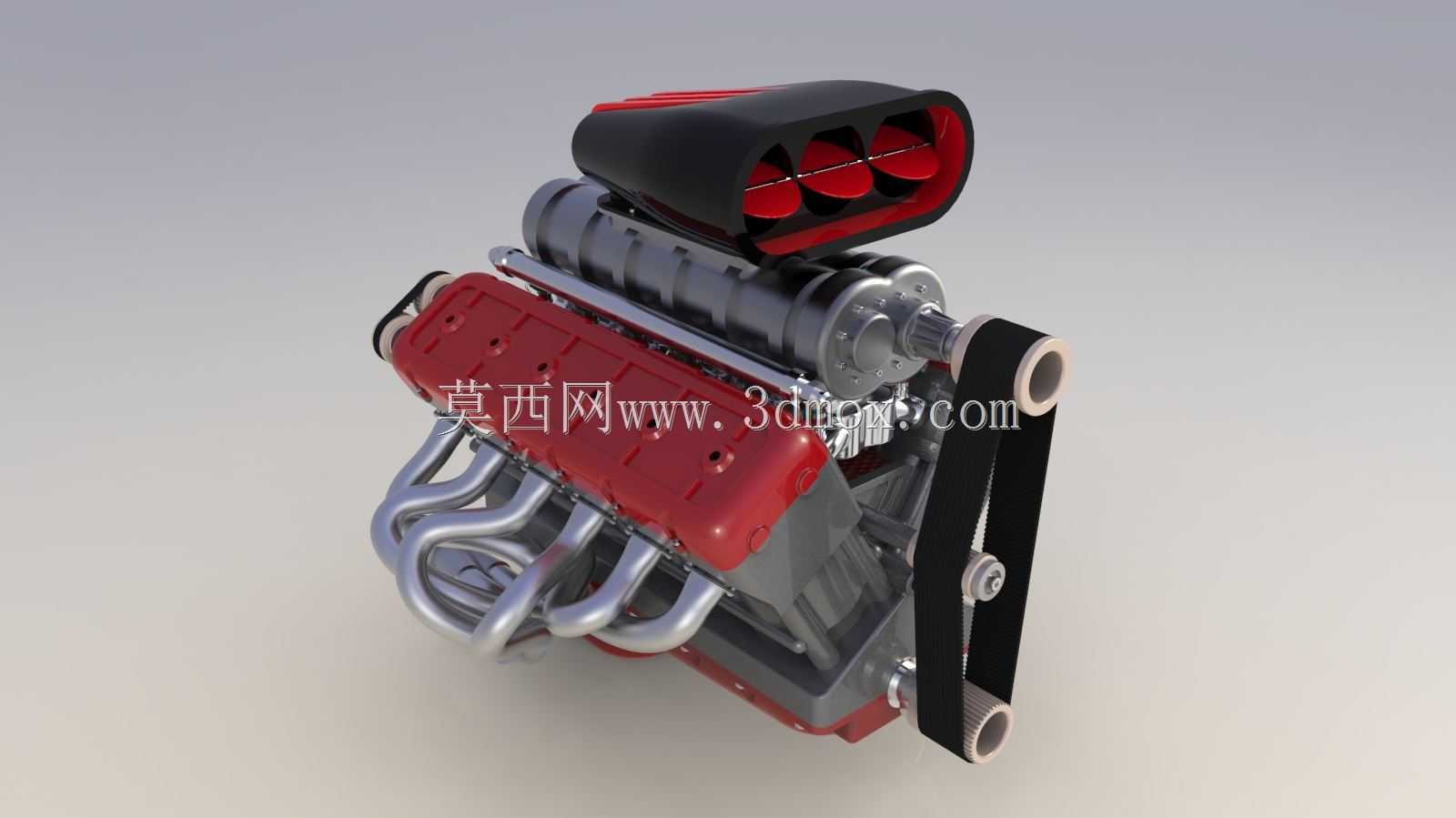

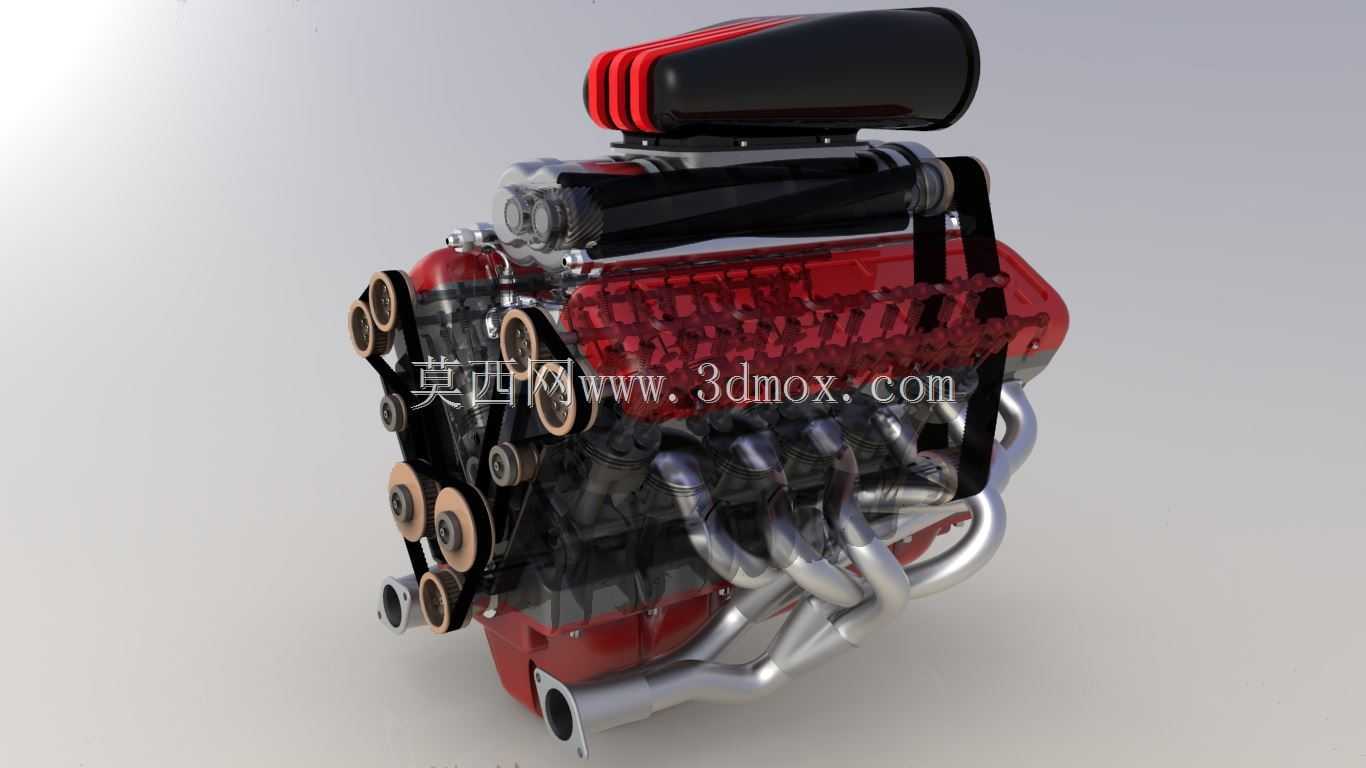

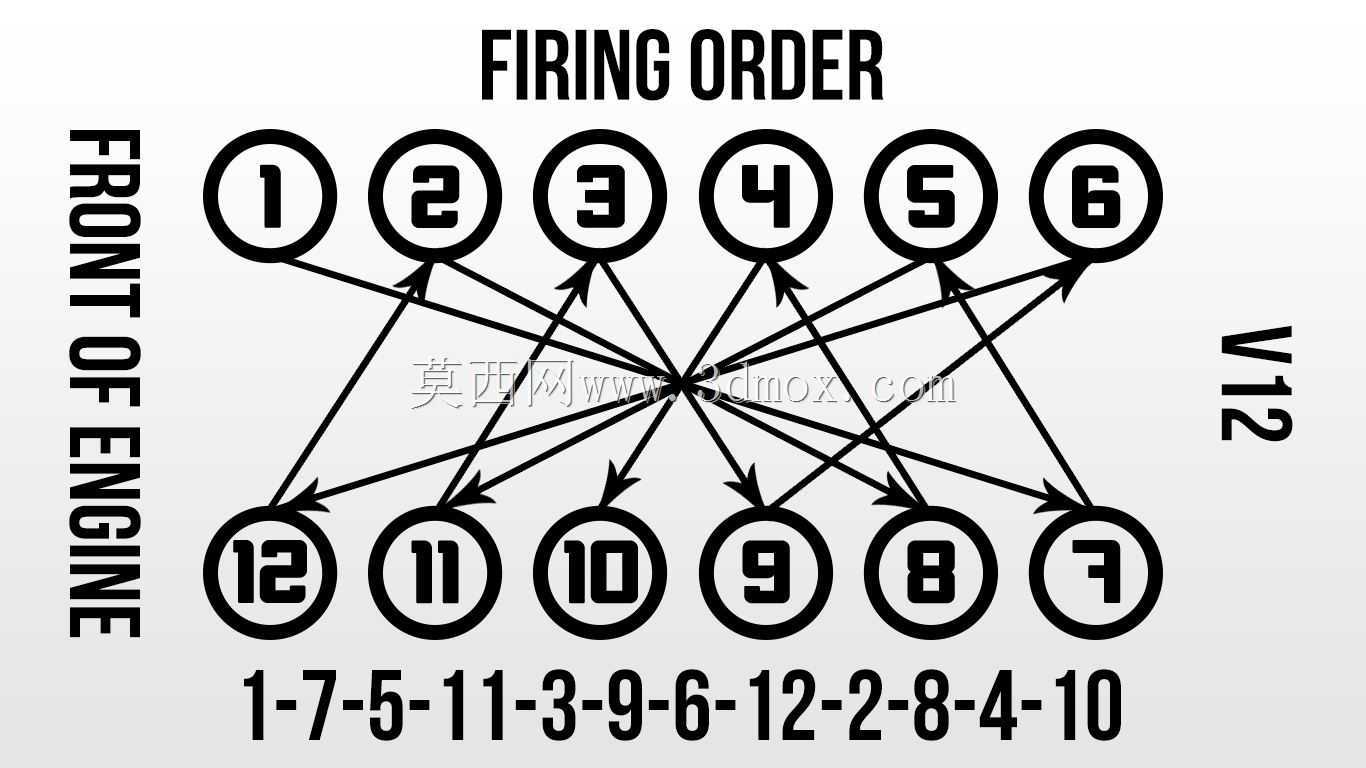

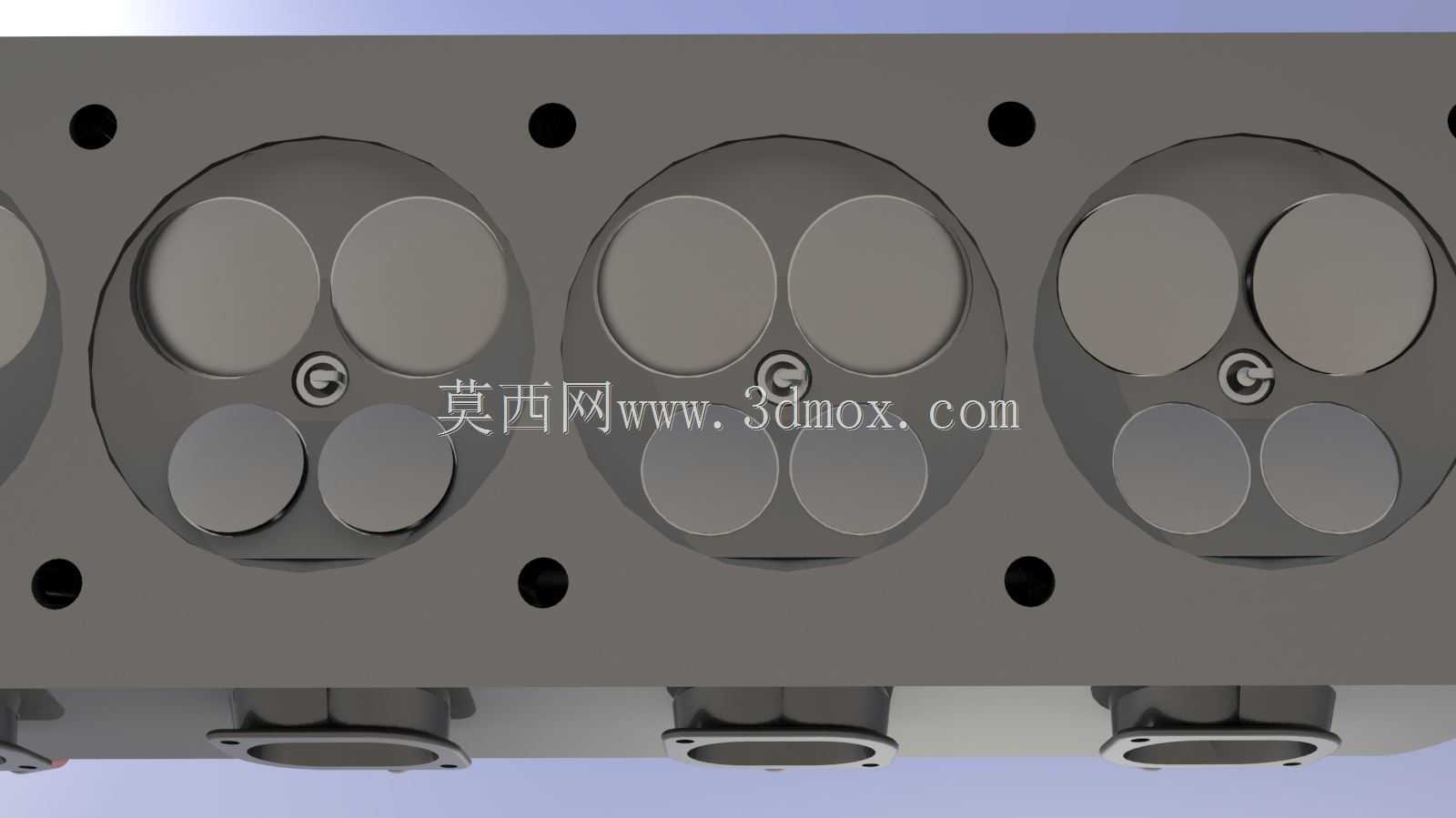

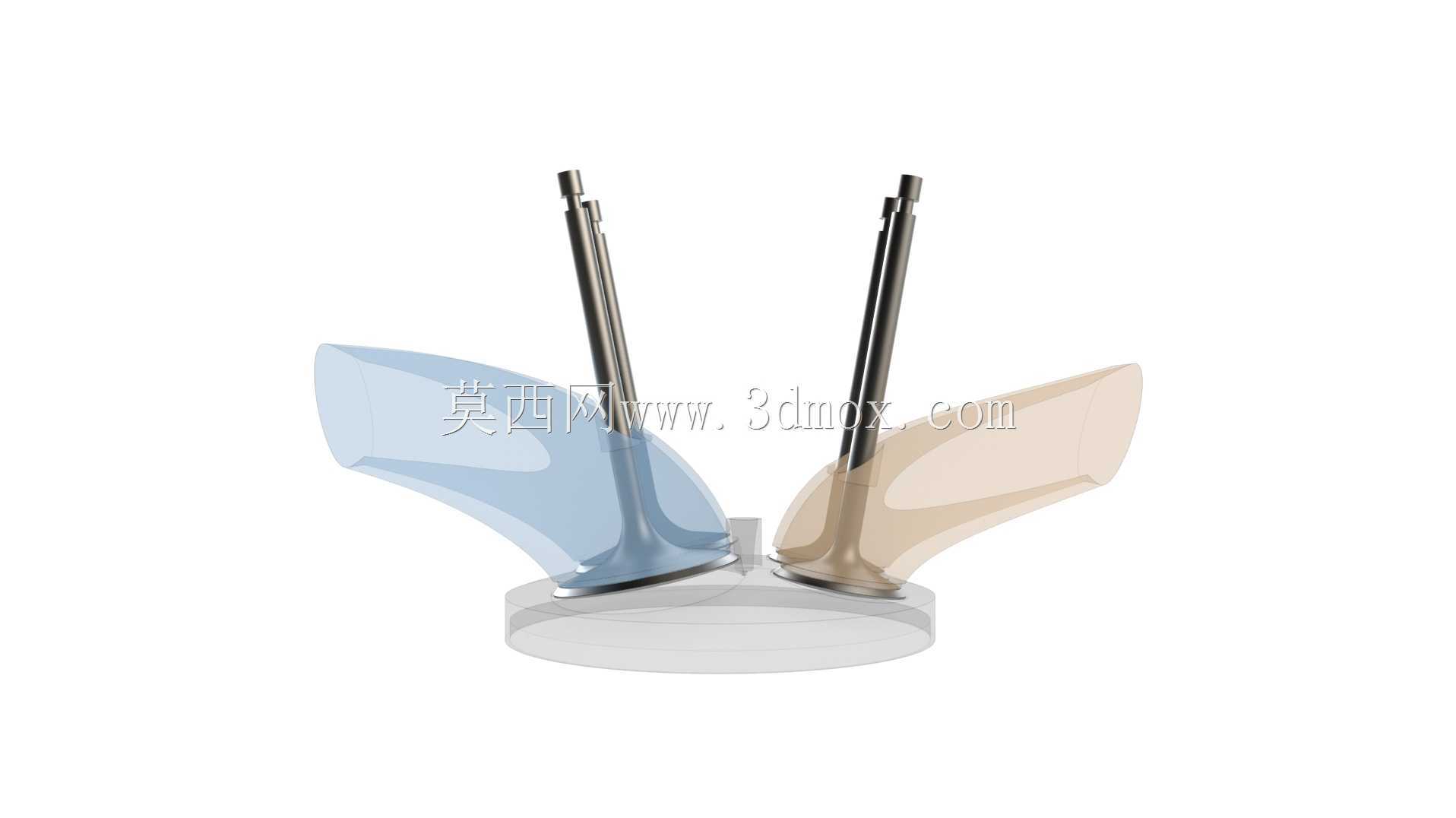

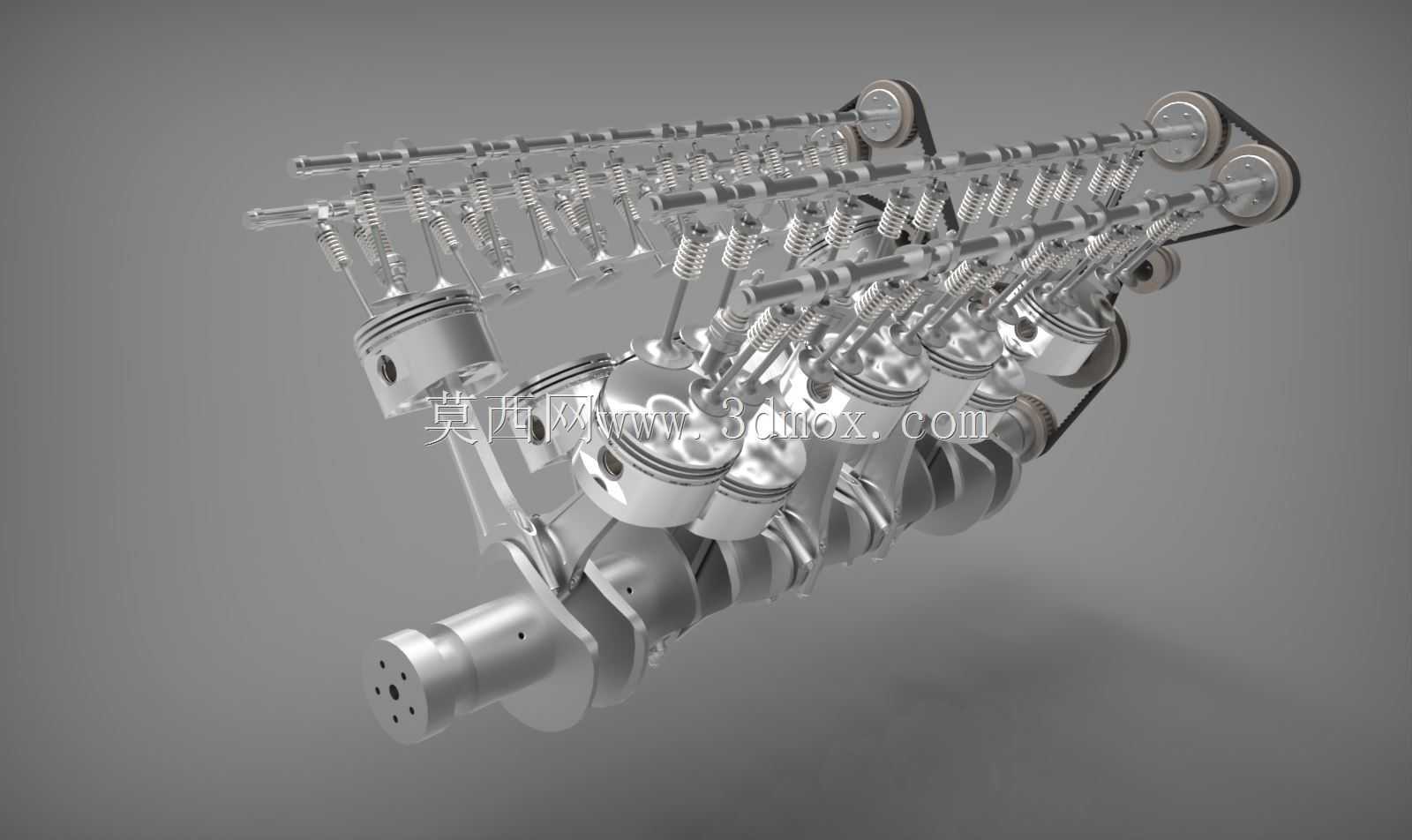

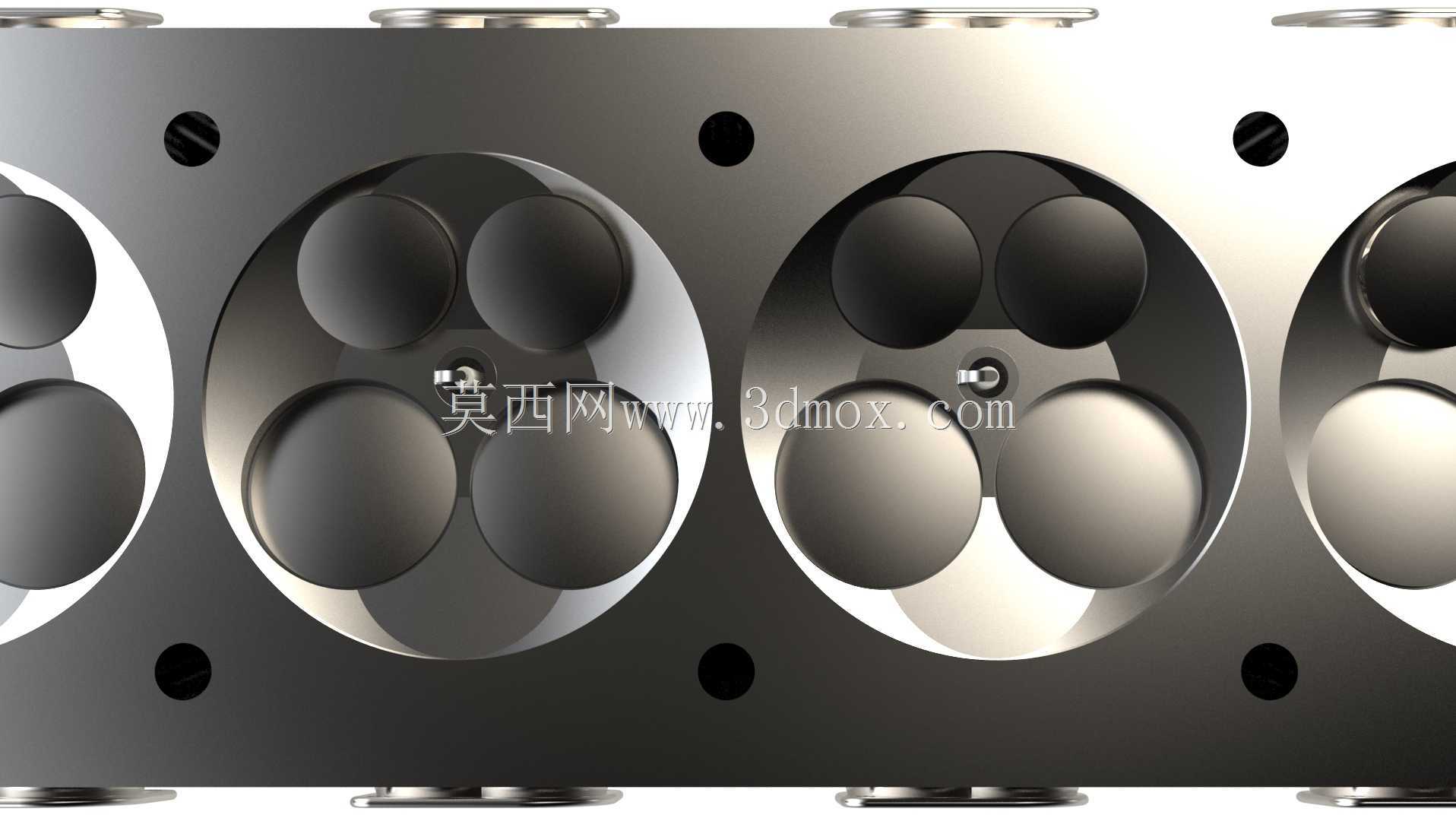

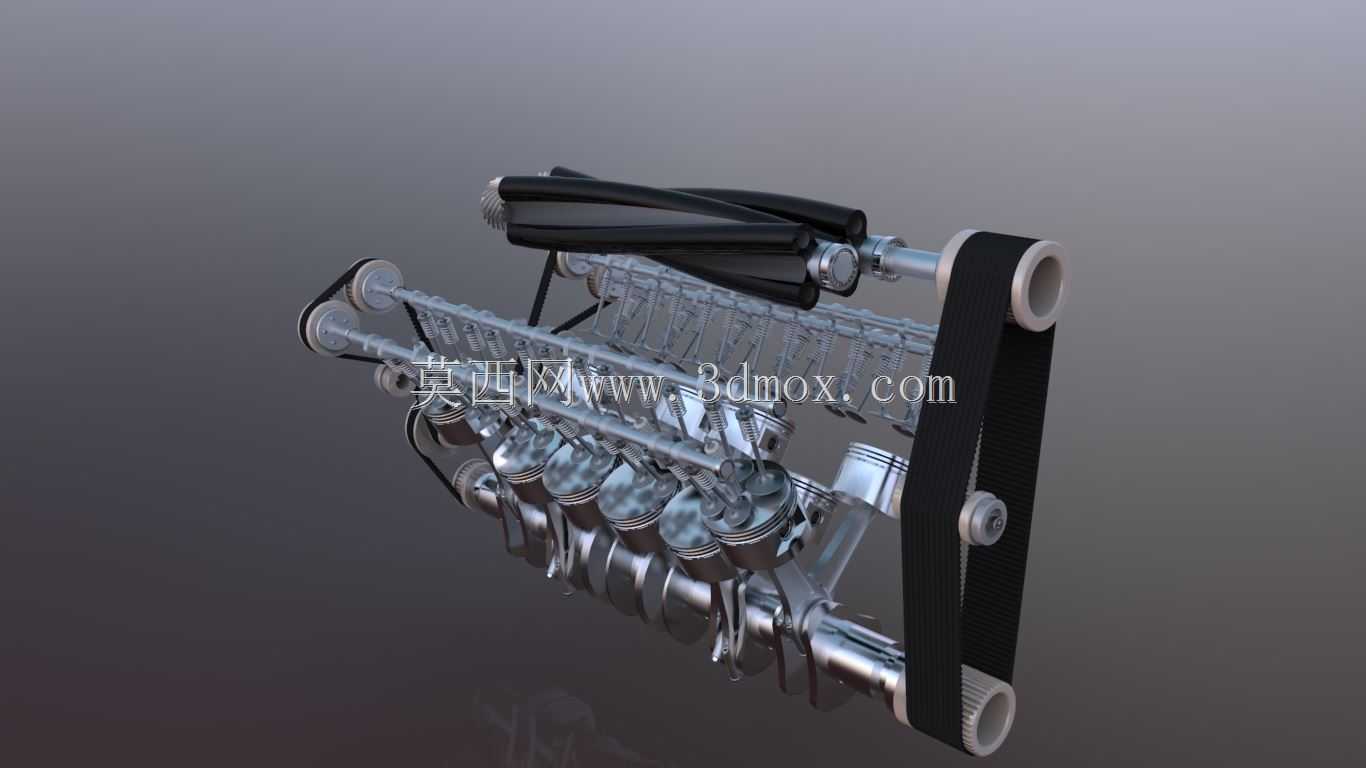

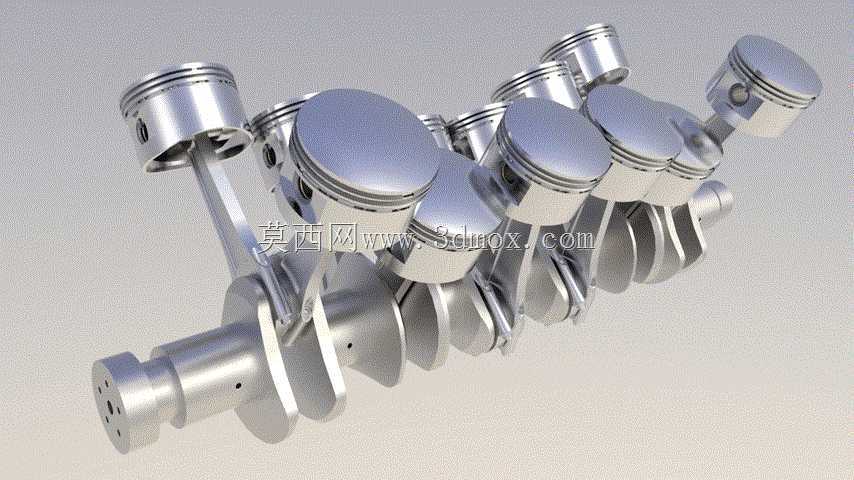

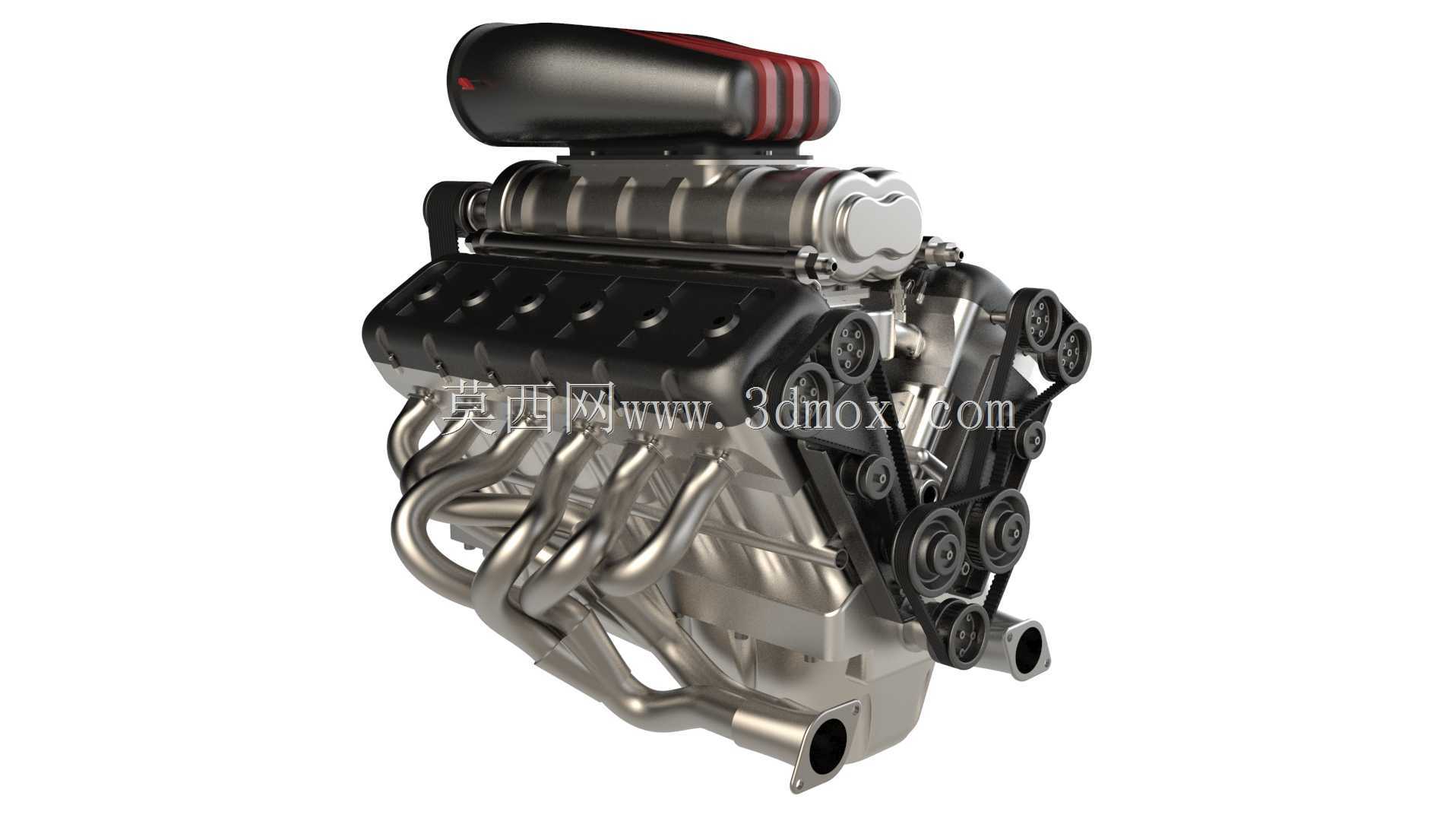

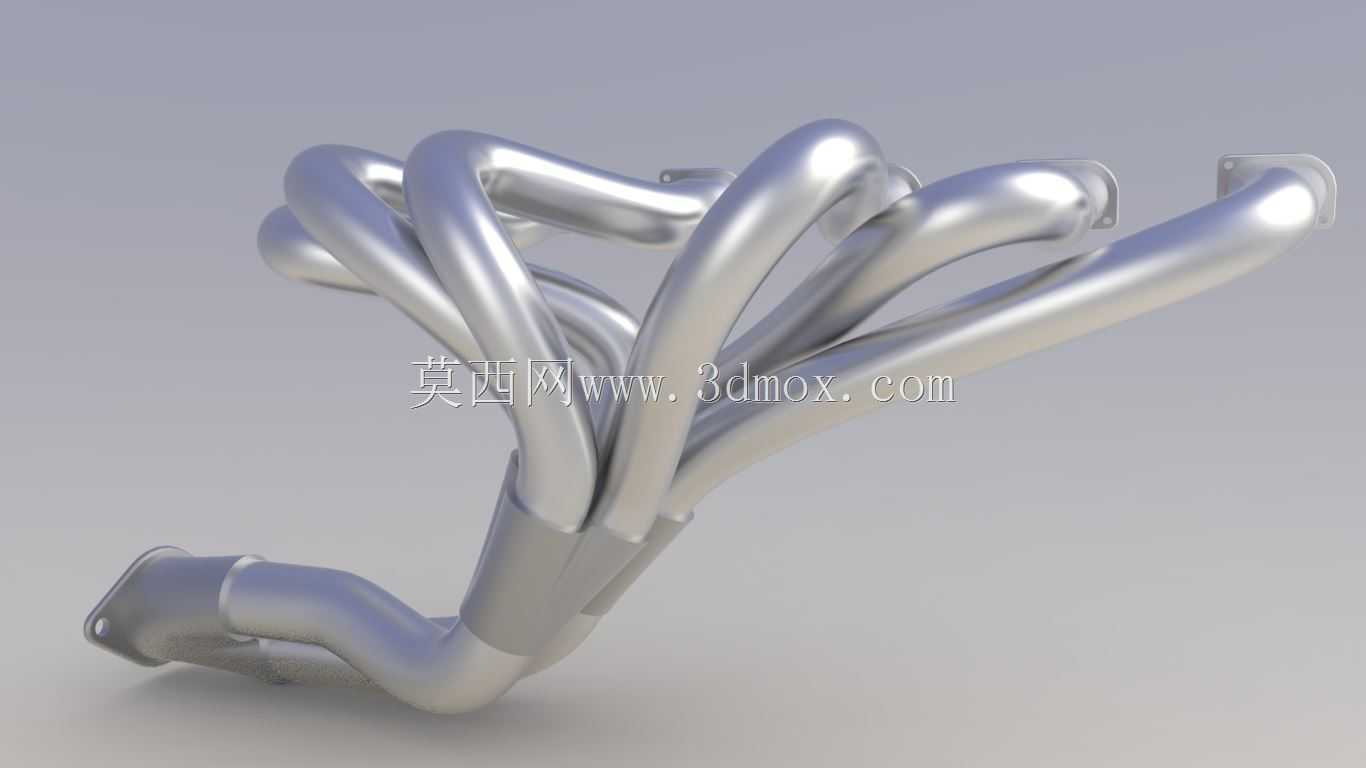

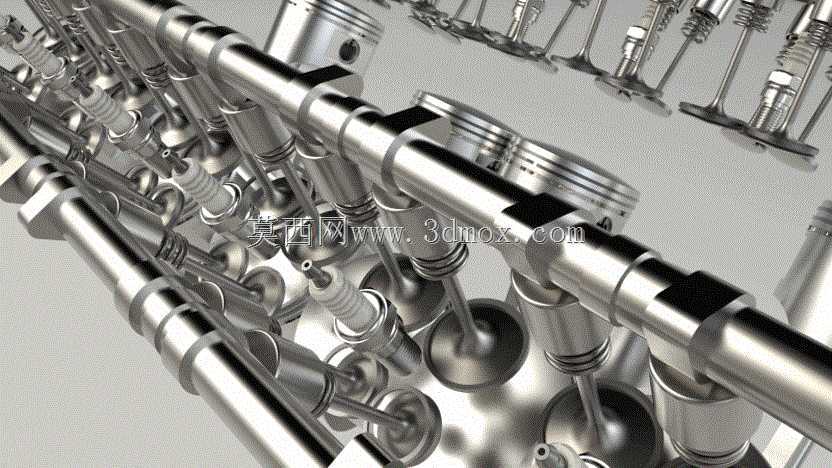

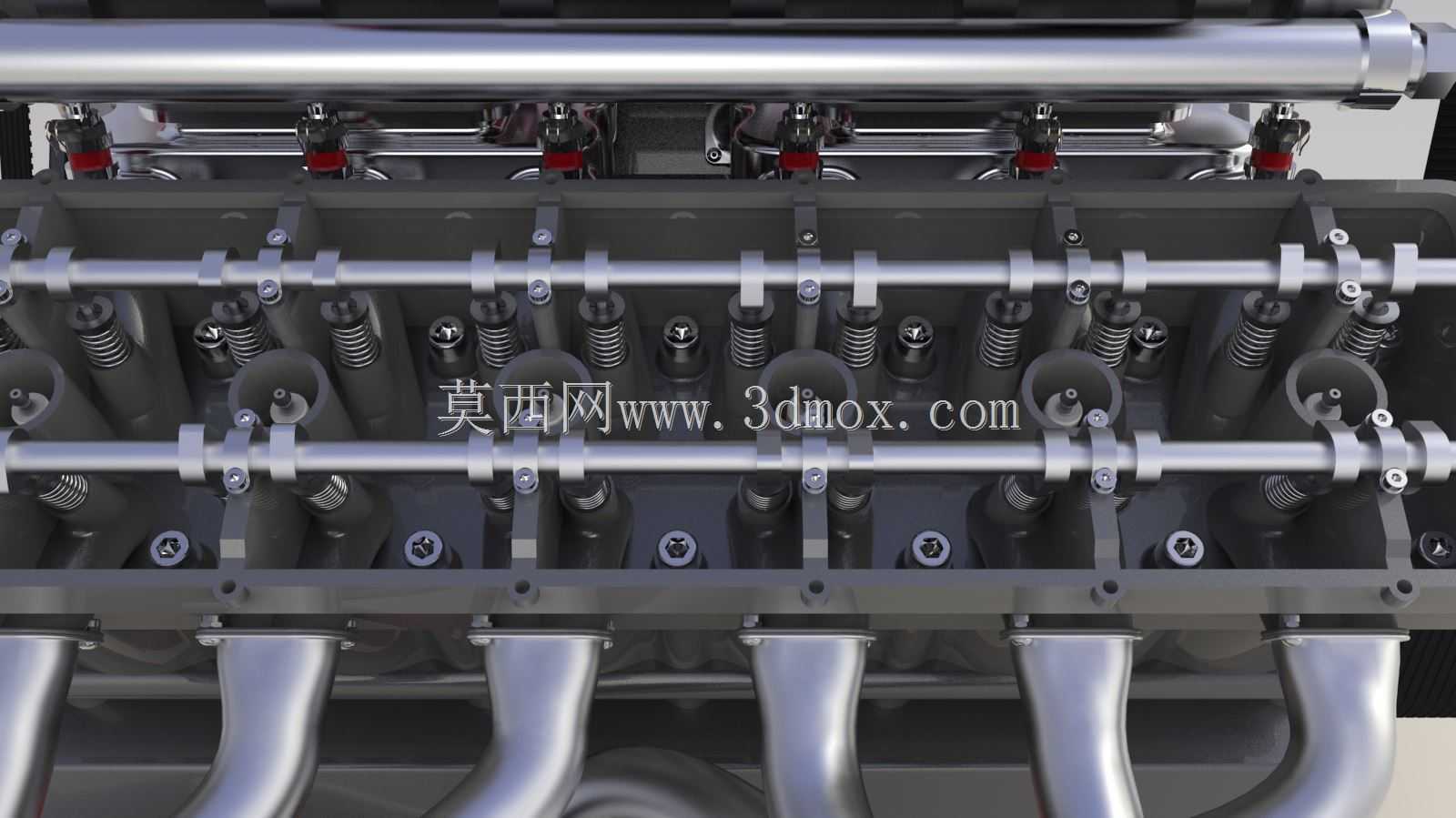

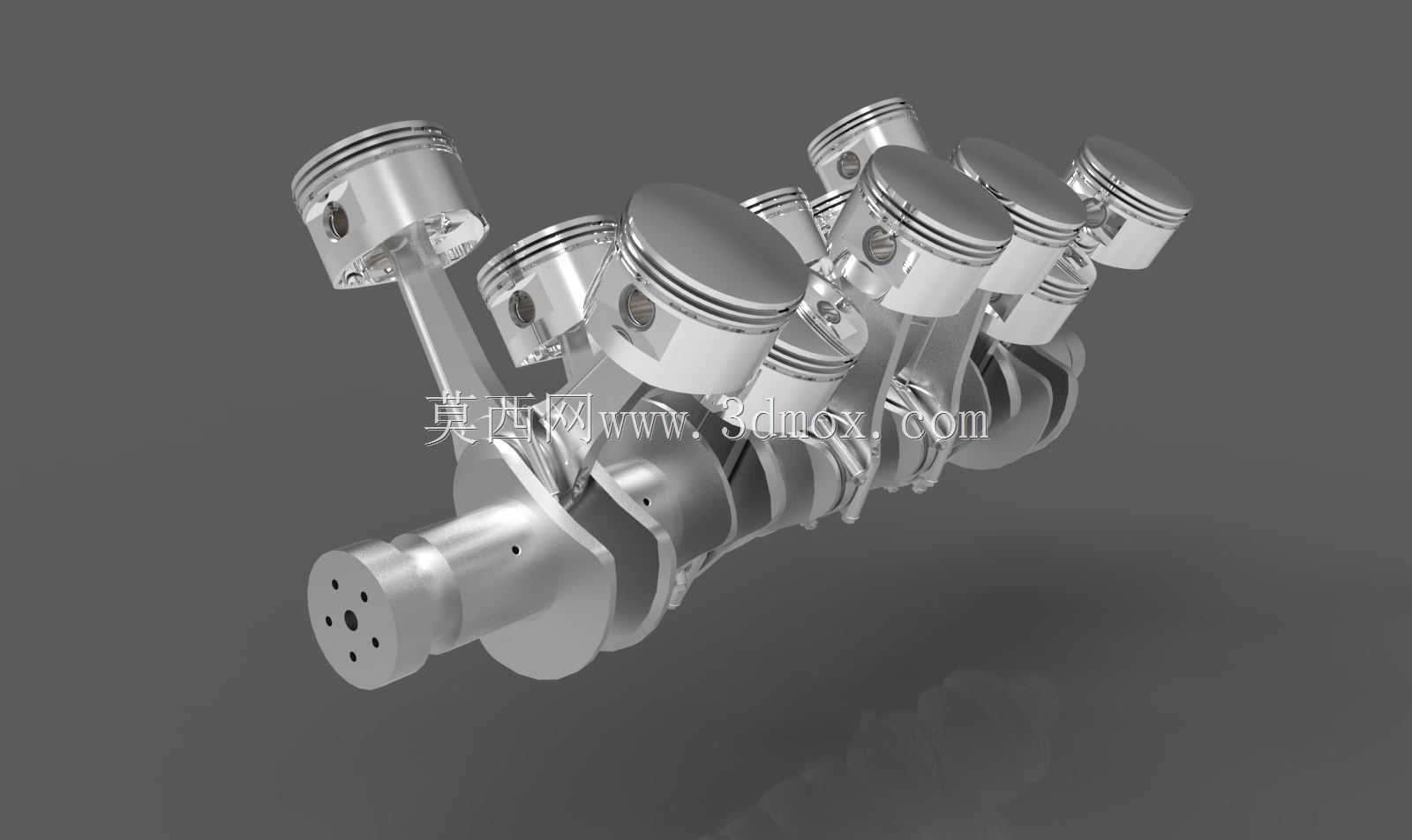

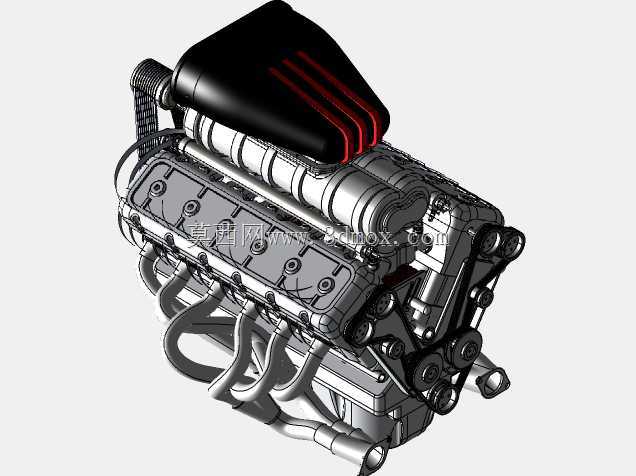

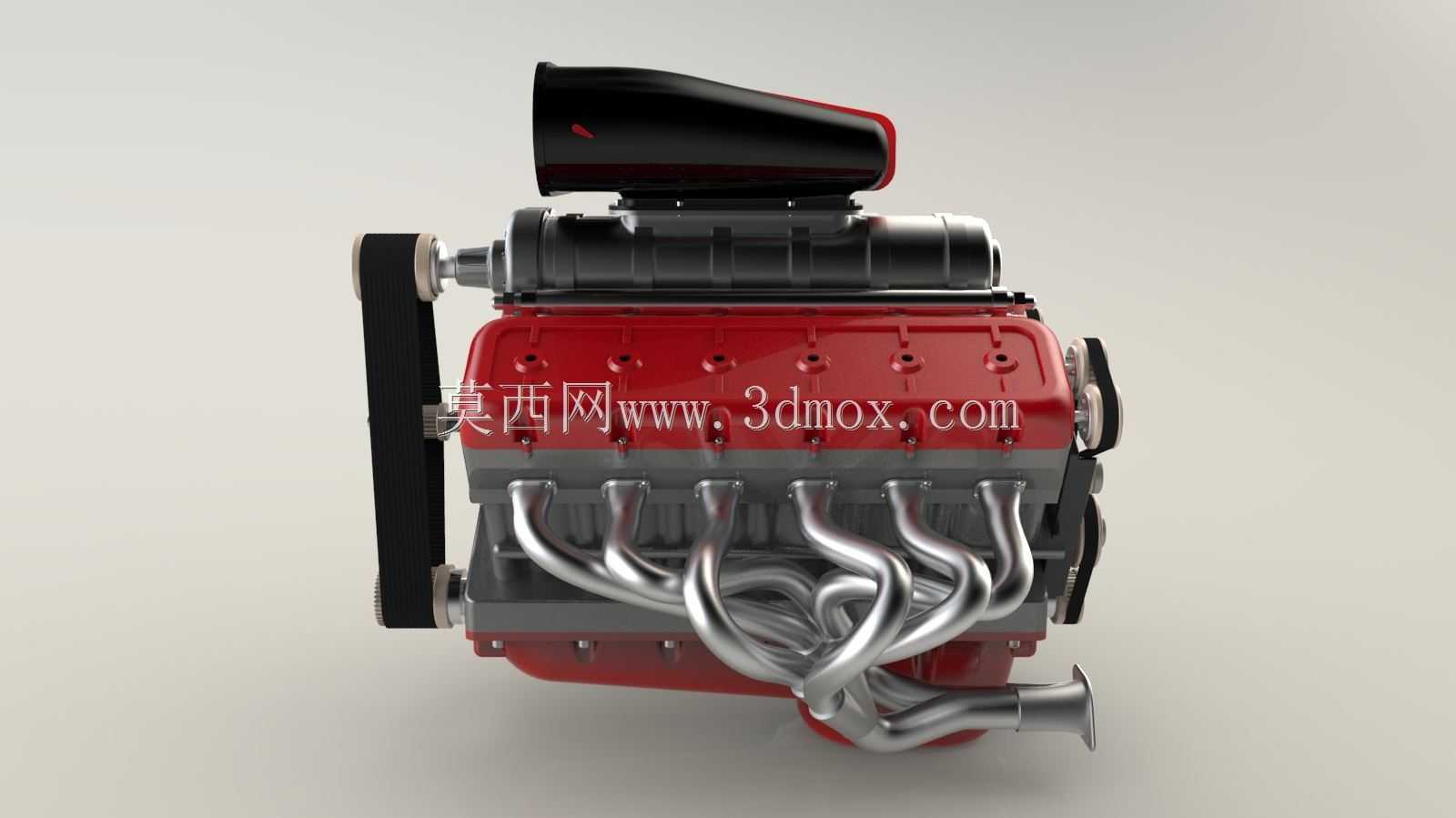

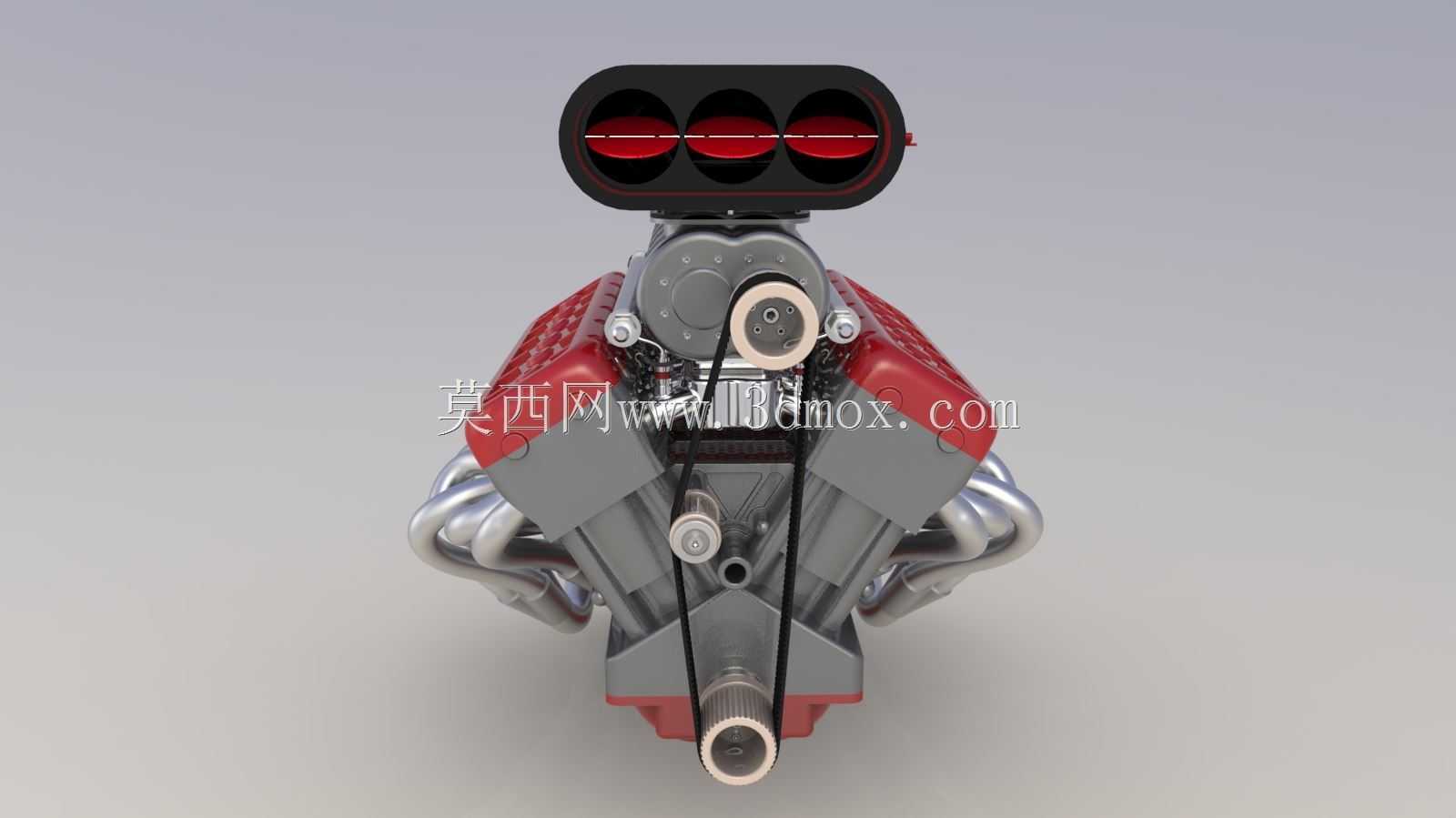

这款V型12缸动力单元是面向高性能乘用车辆、专业赛事赛车以及高端改装领域开发的核心动力装置，主要承担车辆行驶过程中的化学能到机械能的转换输出，为整车提供充足且线性的动力储备，适配大马力后驱、四驱车型的动力匹配需求，可满足高速巡航、极限竞速、重载牵引等多场景下的动力输出要求。整体结构采用65度V型夹角布局，这种布局设计能够在保证12个气缸排布空间的前提下，有效压缩引擎整体的横向宽度，降低引擎舱的空间占用，同时V型结构可以抵消大部分气缸往复运动产生的一阶、二阶振动，让引擎运转平顺性得到大幅提升，减少动力输出过程中的抖动传递，提升整车NVH表现。点火顺序采用1-7-5-11-3-9-6-12-2-8-4-10的排布逻辑，能够让各气缸的做功行程均匀错开，保证动力输出的连续性，避免出现动力断档的情况，让曲轴受力更加均匀，延长核心传动部件的使用寿命。设计过程中通过通用化配置减少了零件总类，气缸盖、排气歧管等镜像对称零件采用统一尺寸基准，仅针对进排气门等功能部件做差异化特征设计，既降低了生产制造过程中的开模、加工成本，也方便后续售后维修的备件更换。整套动力单元包含46个独立设计文件，覆盖总装结构与全部散件，总装层级的部件总数达878个，配合数量达2086个，完整还原了实机的装配关系与运动逻辑。从安装边界来看，整体结构预留了正时皮带轮、进气歧管、排气头段的安装对接位，各管路接口、固定支脚的位置均按照实车装配标准设计，能够直接对接整车引擎舱的安装点位，无需额外做结构修改即可完成装配匹配。进排气系统采用侧置布局，上方预留了大流量进气组件的安装空间，可适配不同规格的涡轮增压、机械增压升级组件，满足后续动力改装的拓展需求；曲轴、连杆等核心传动部件的结构强度按照高转速大负荷工况设计，能够承受高增压值下的动力输出负载，保证极端工况下的结构可靠性。
