多自由度伺服驱动关节式机械臂结构设计

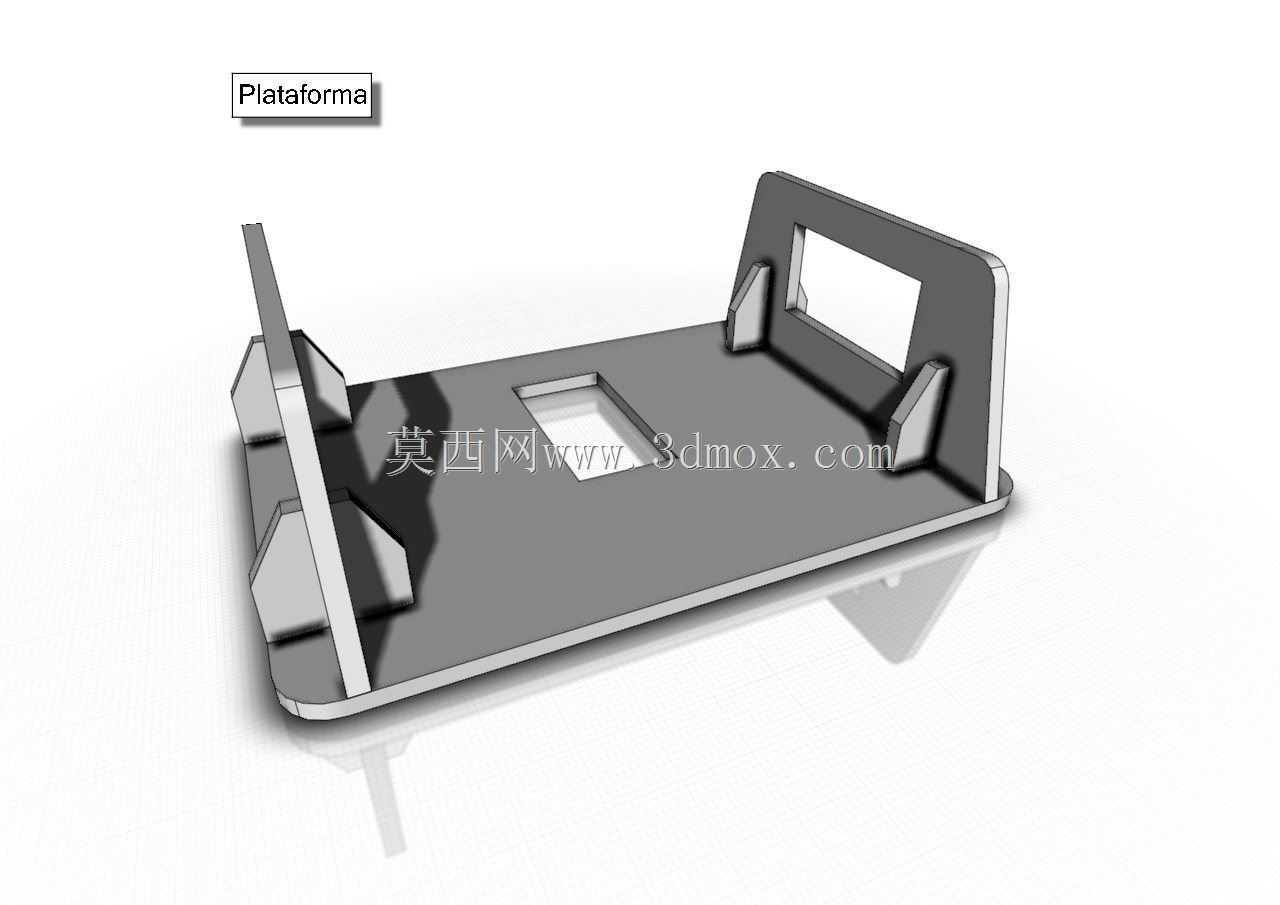

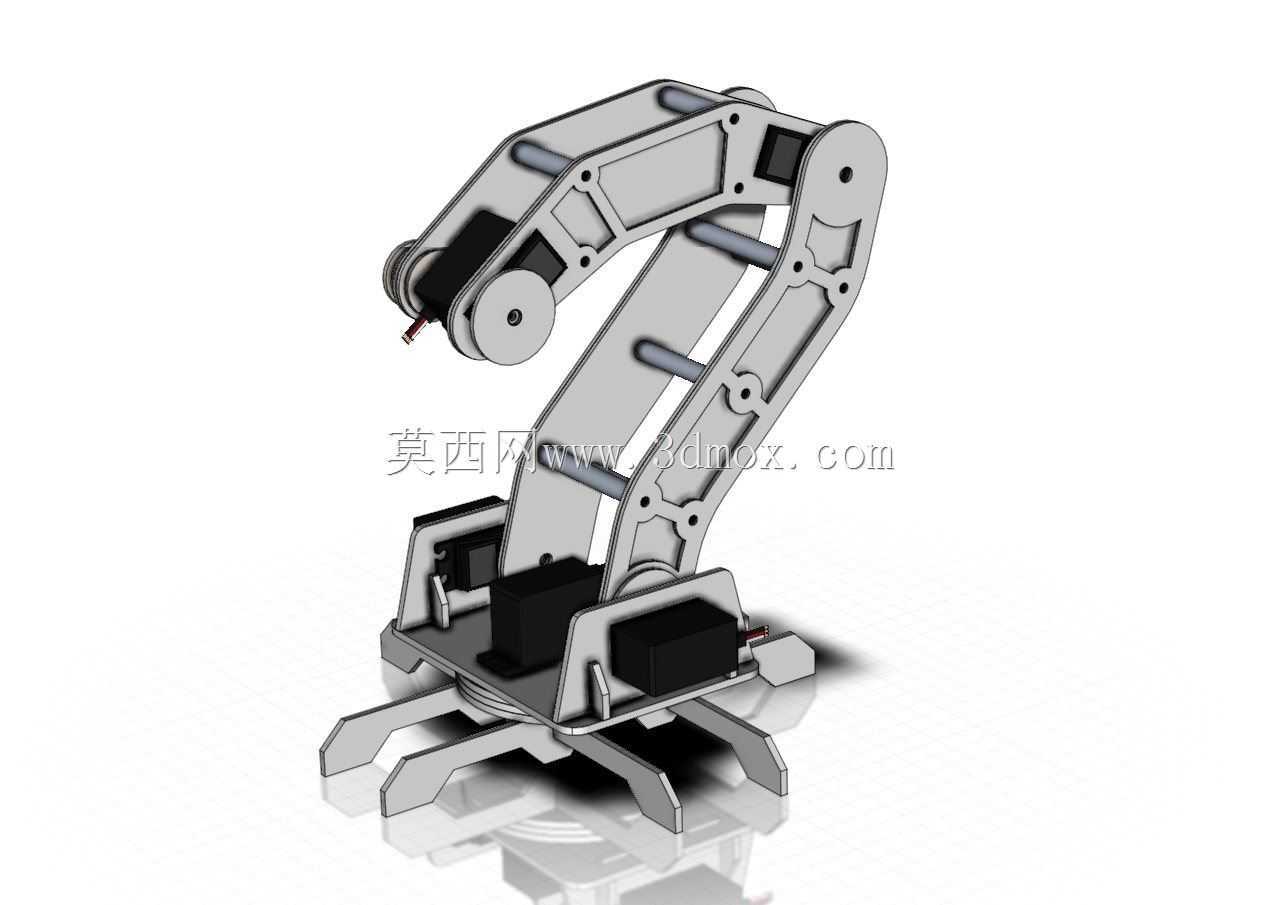

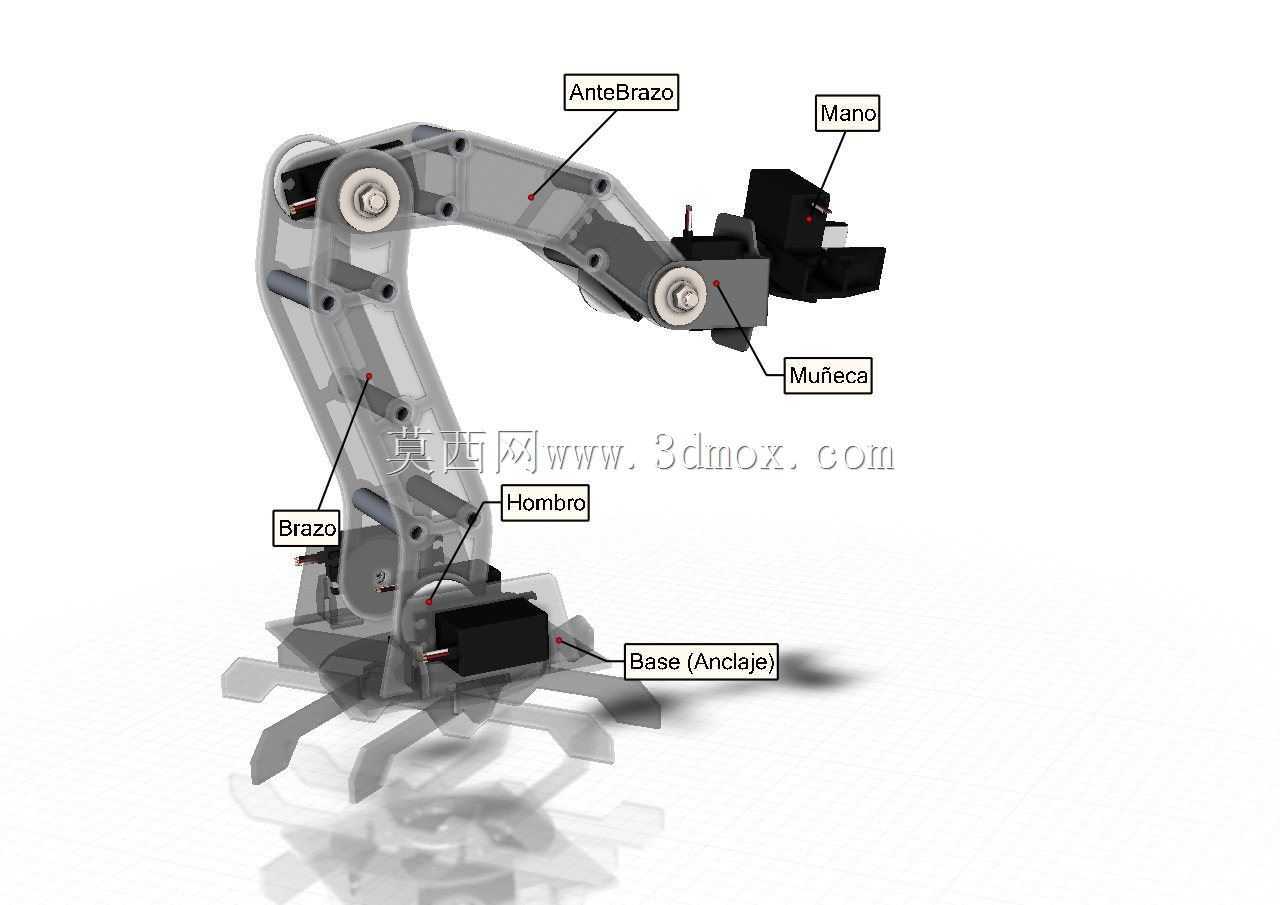

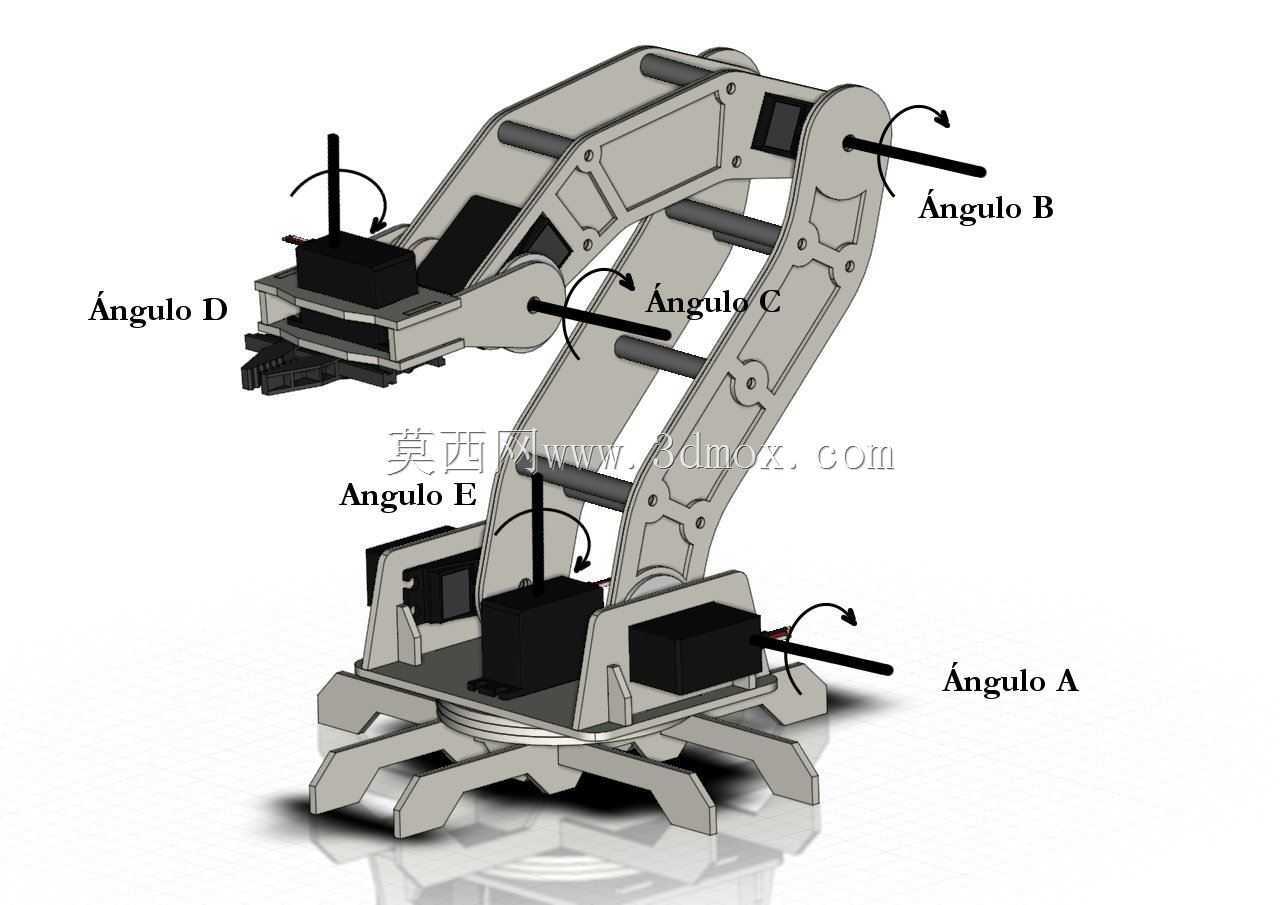

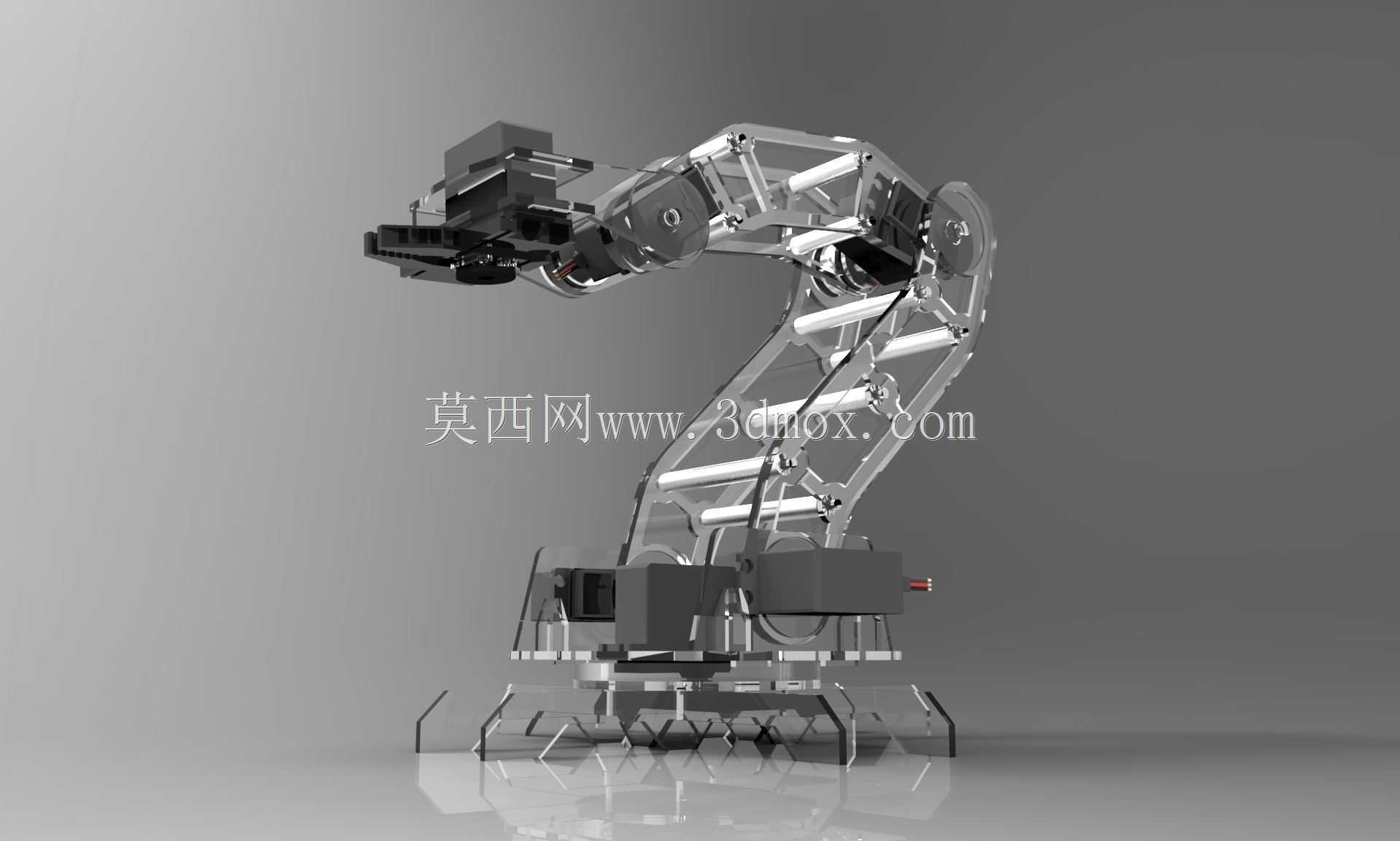

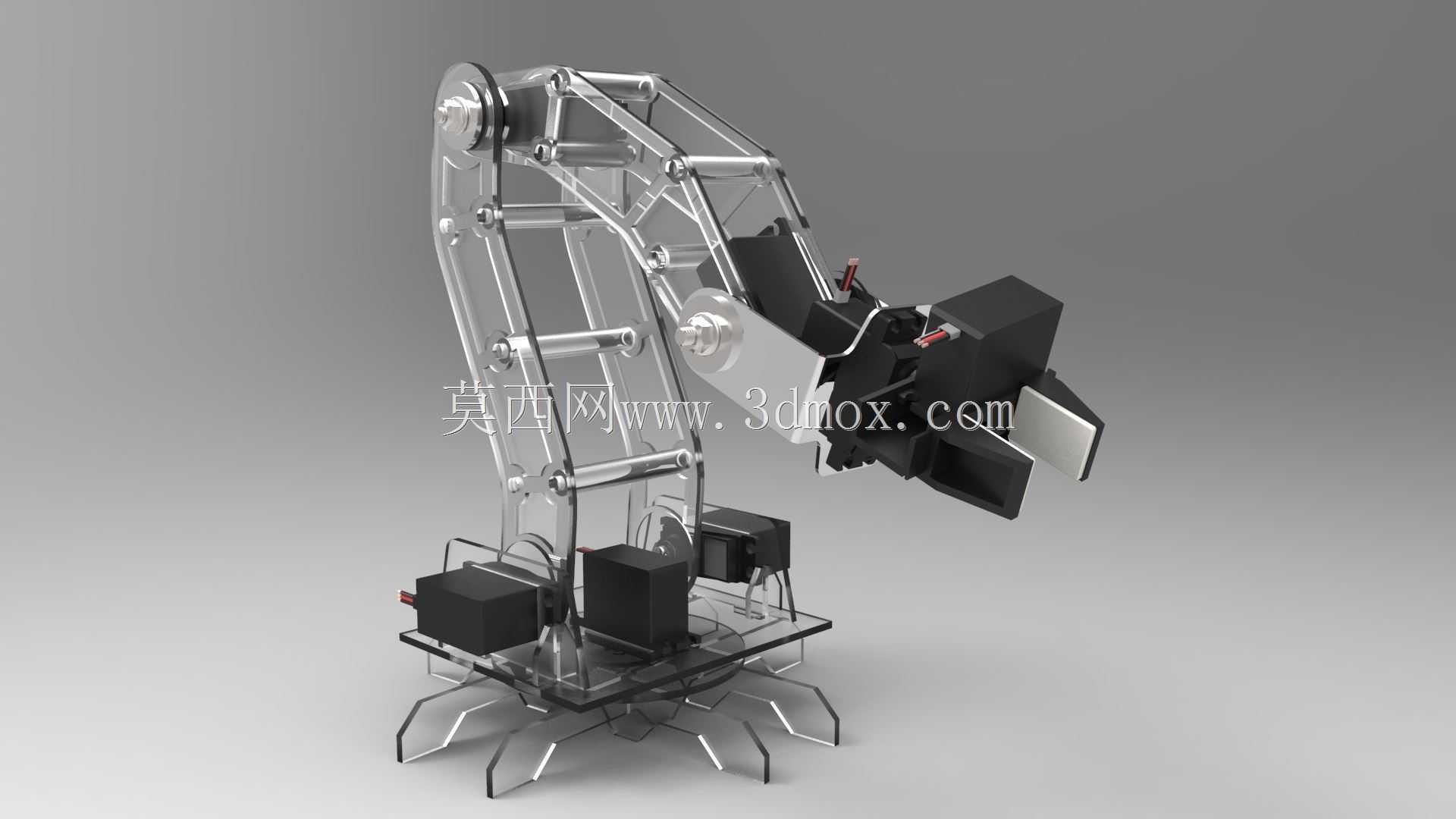

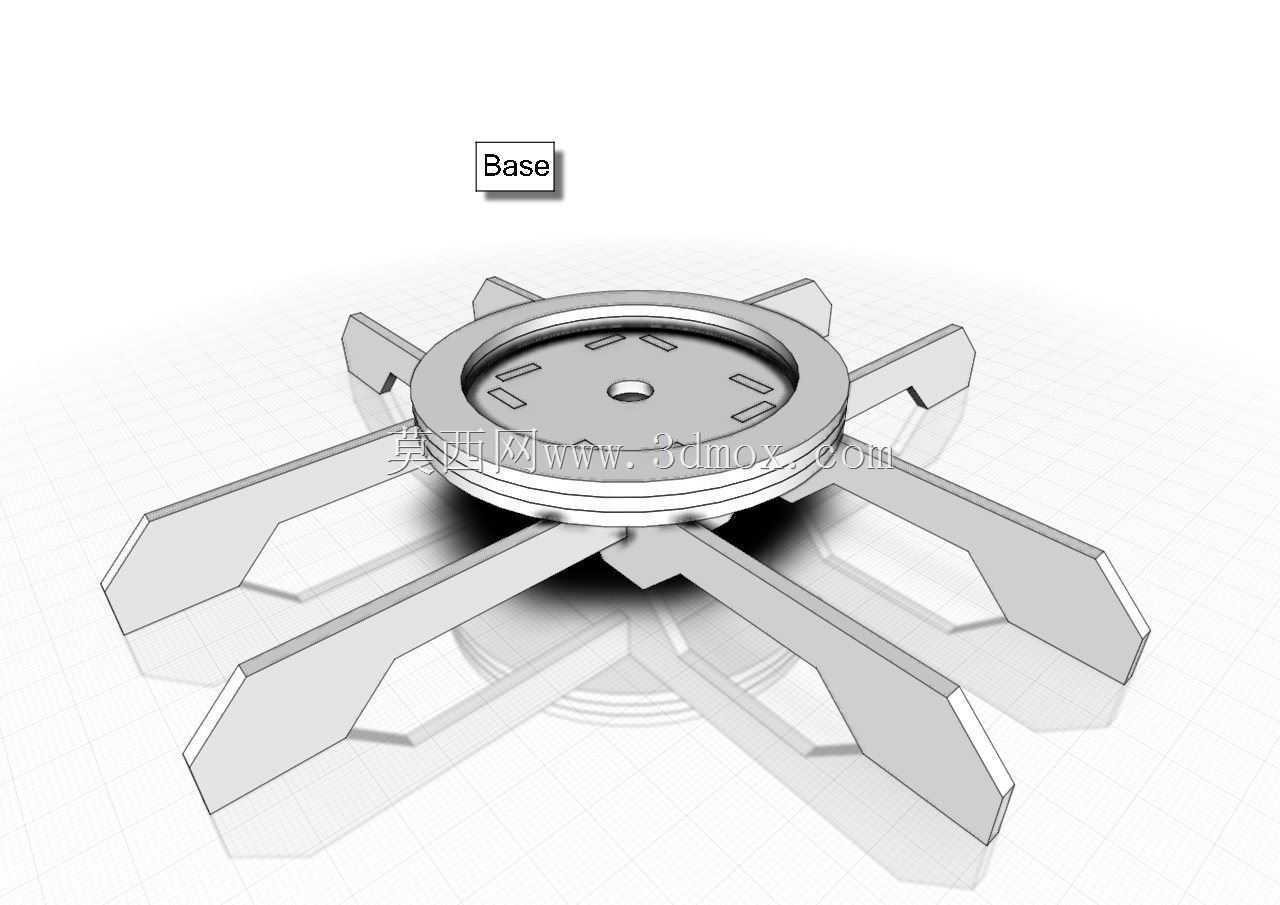

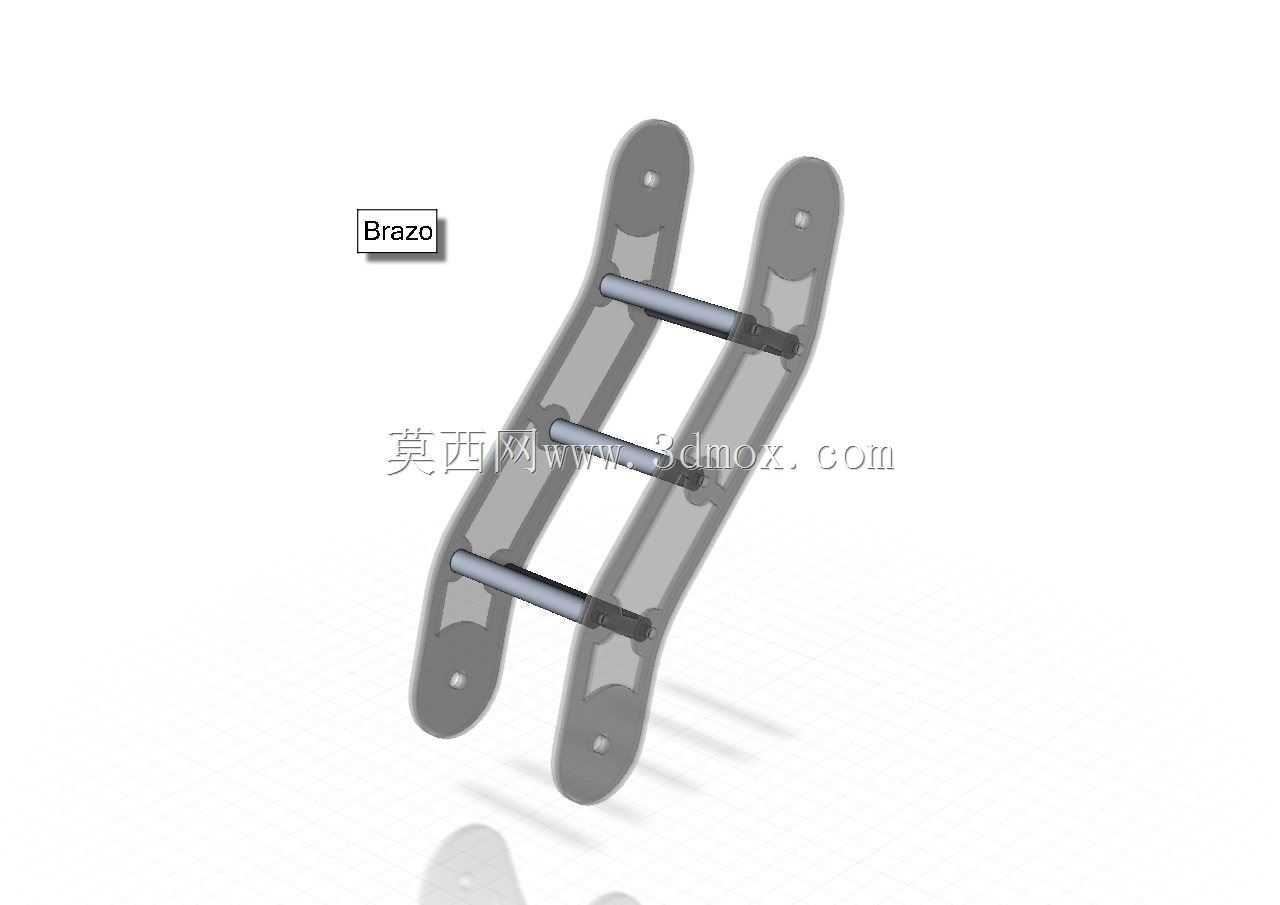

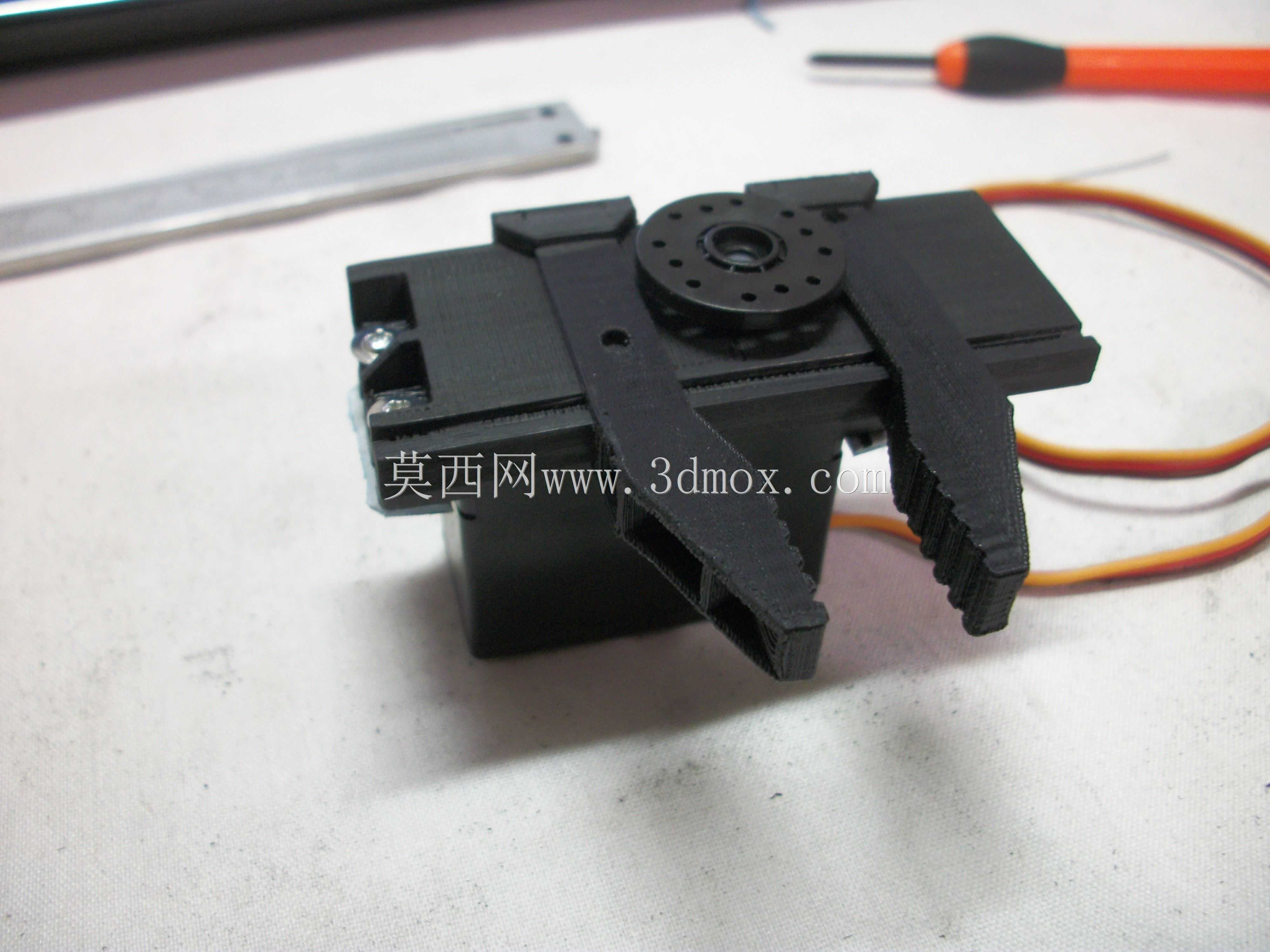

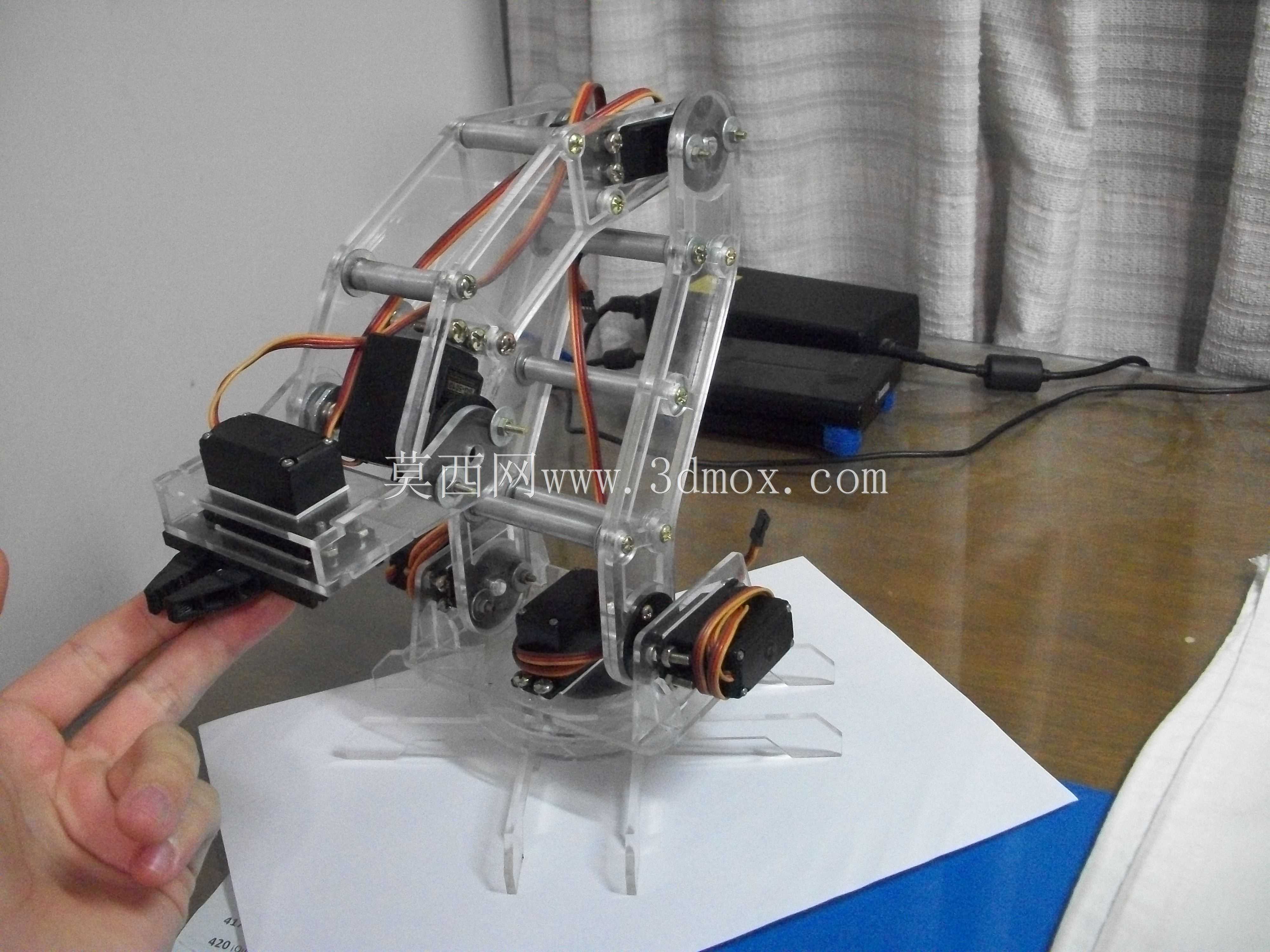

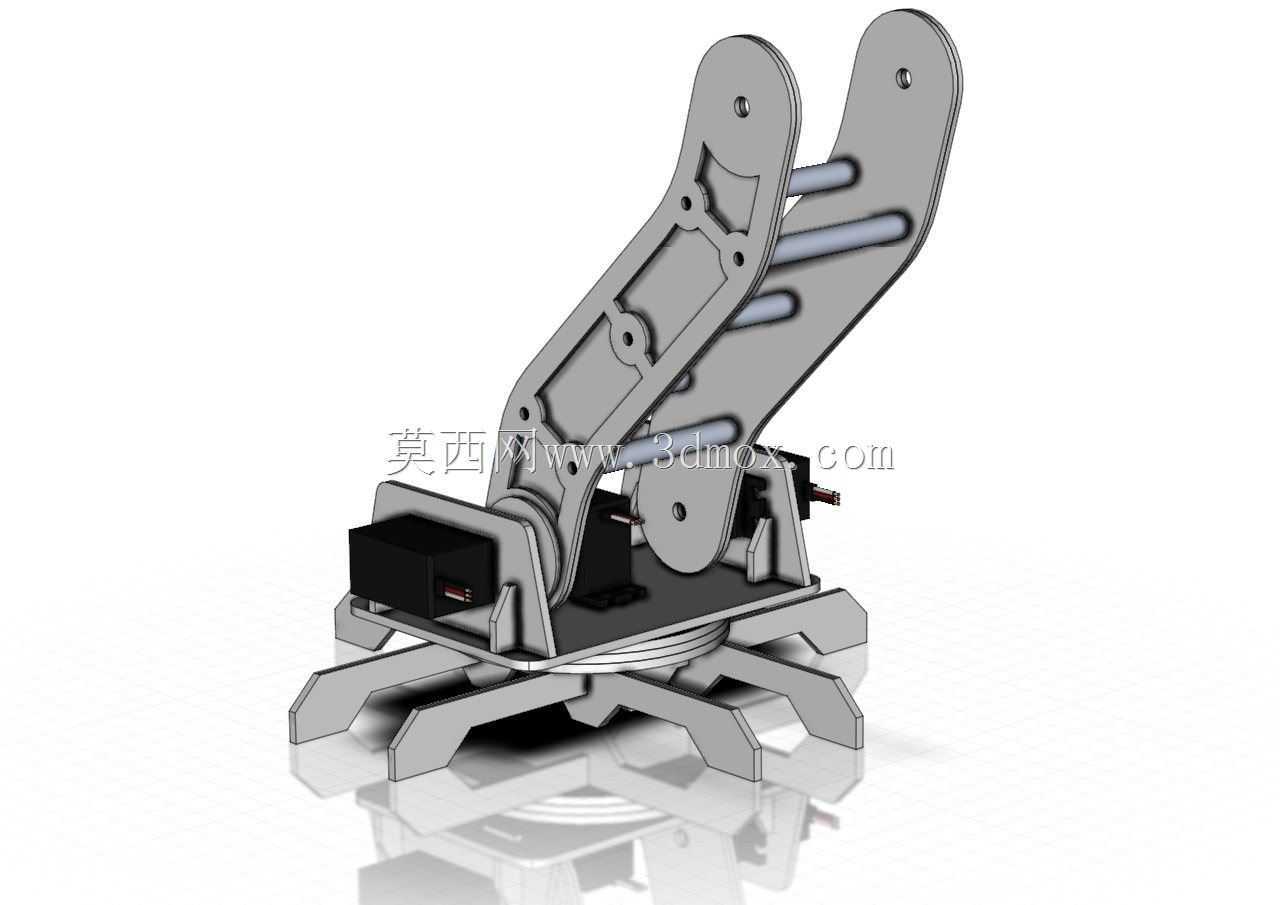

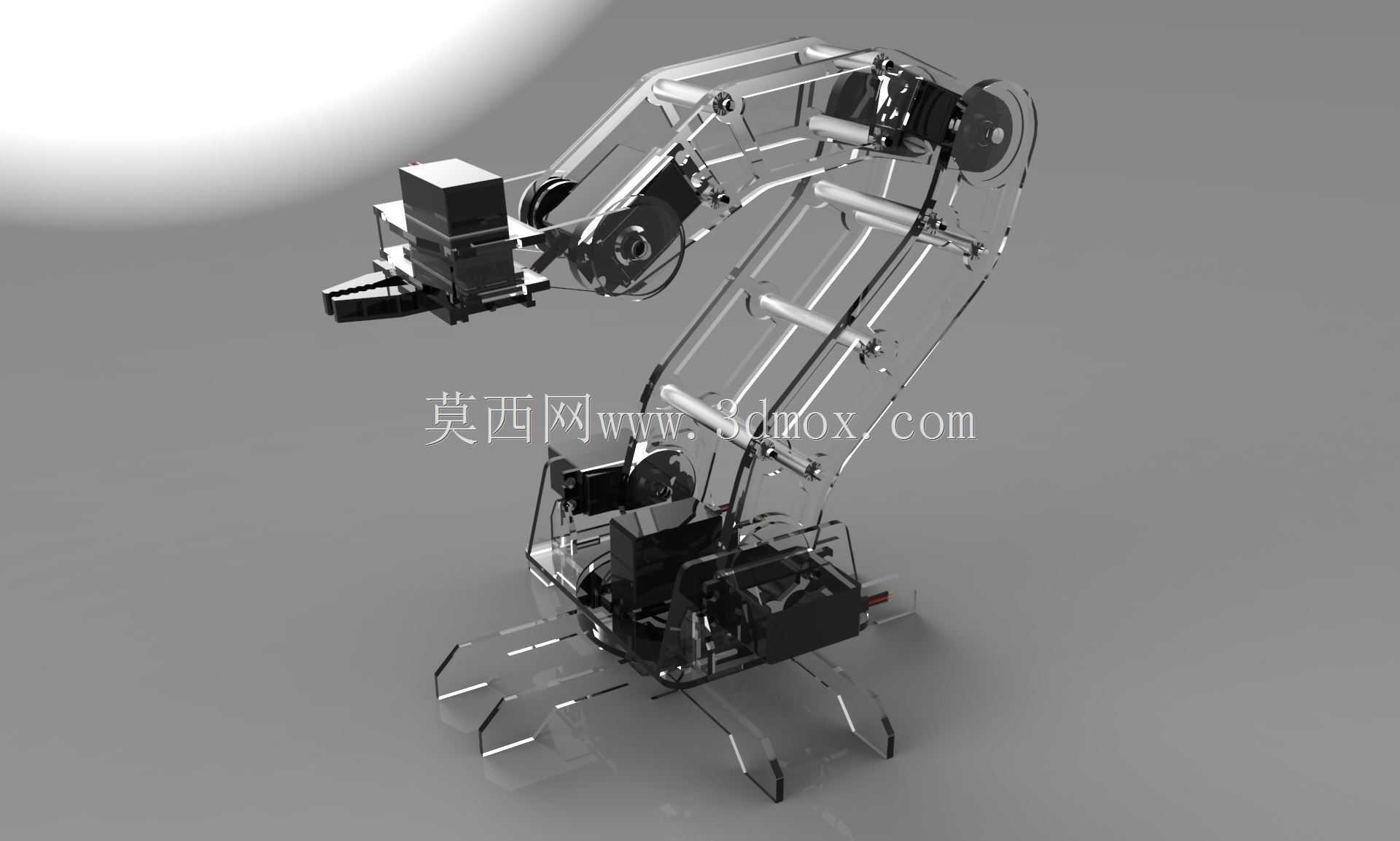

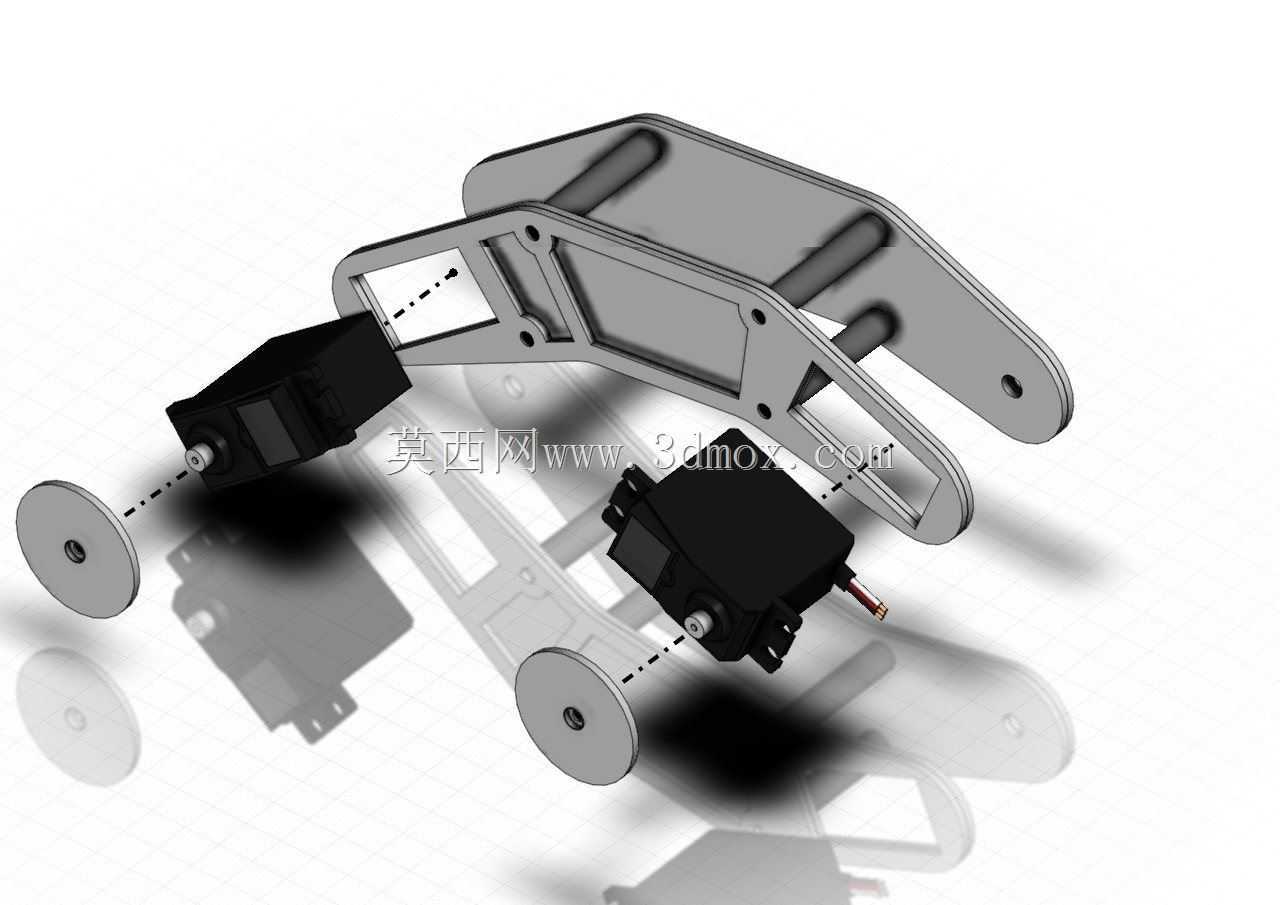

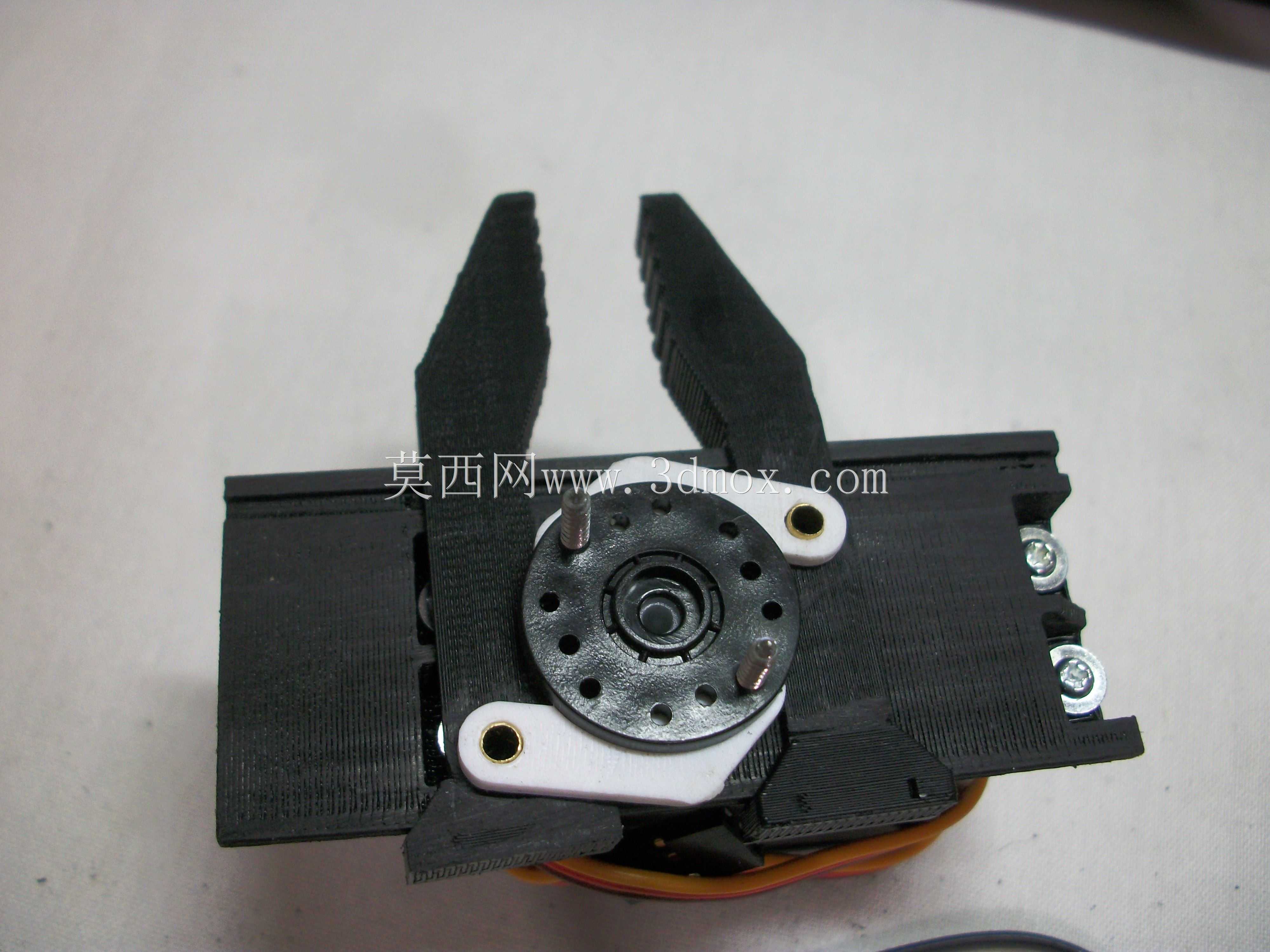

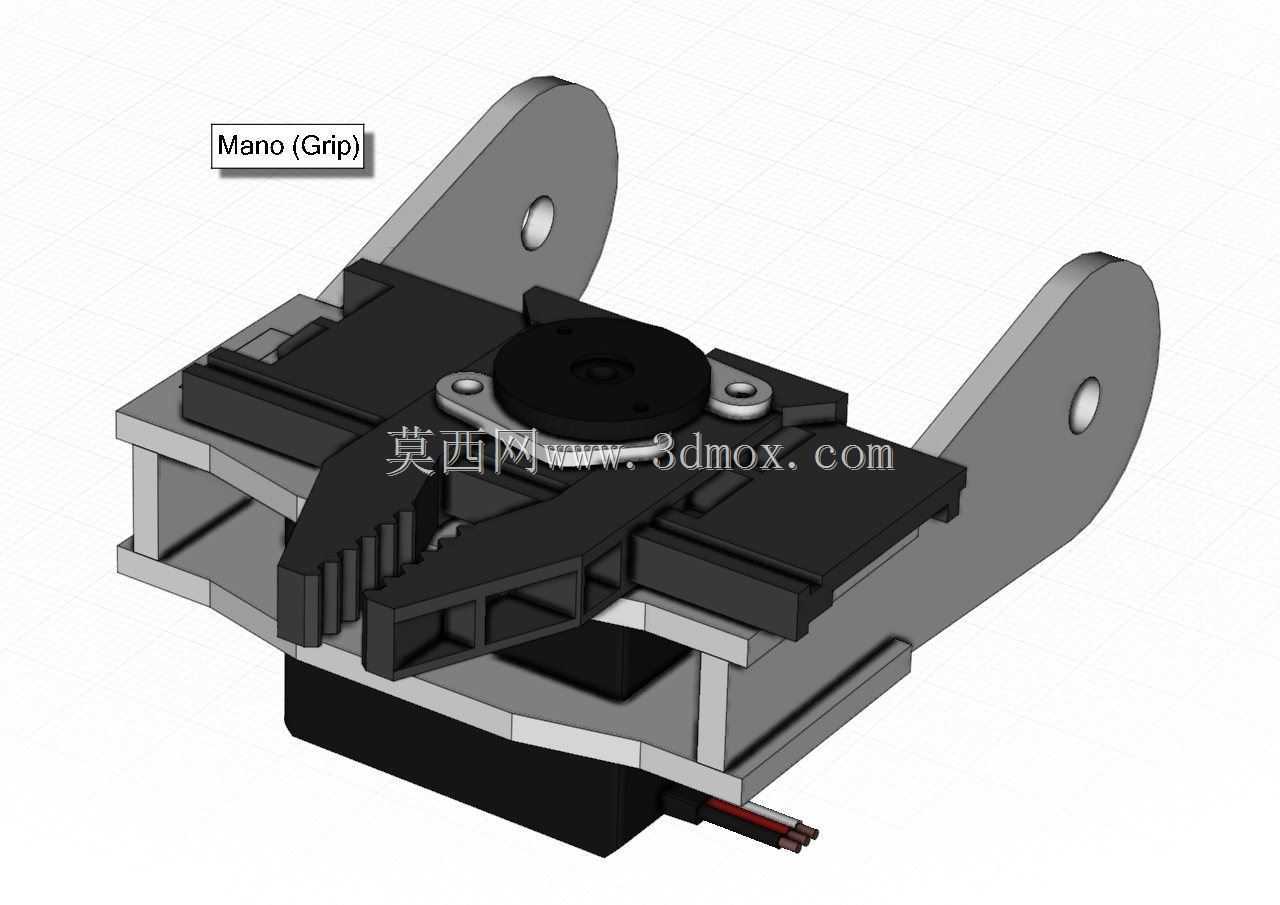

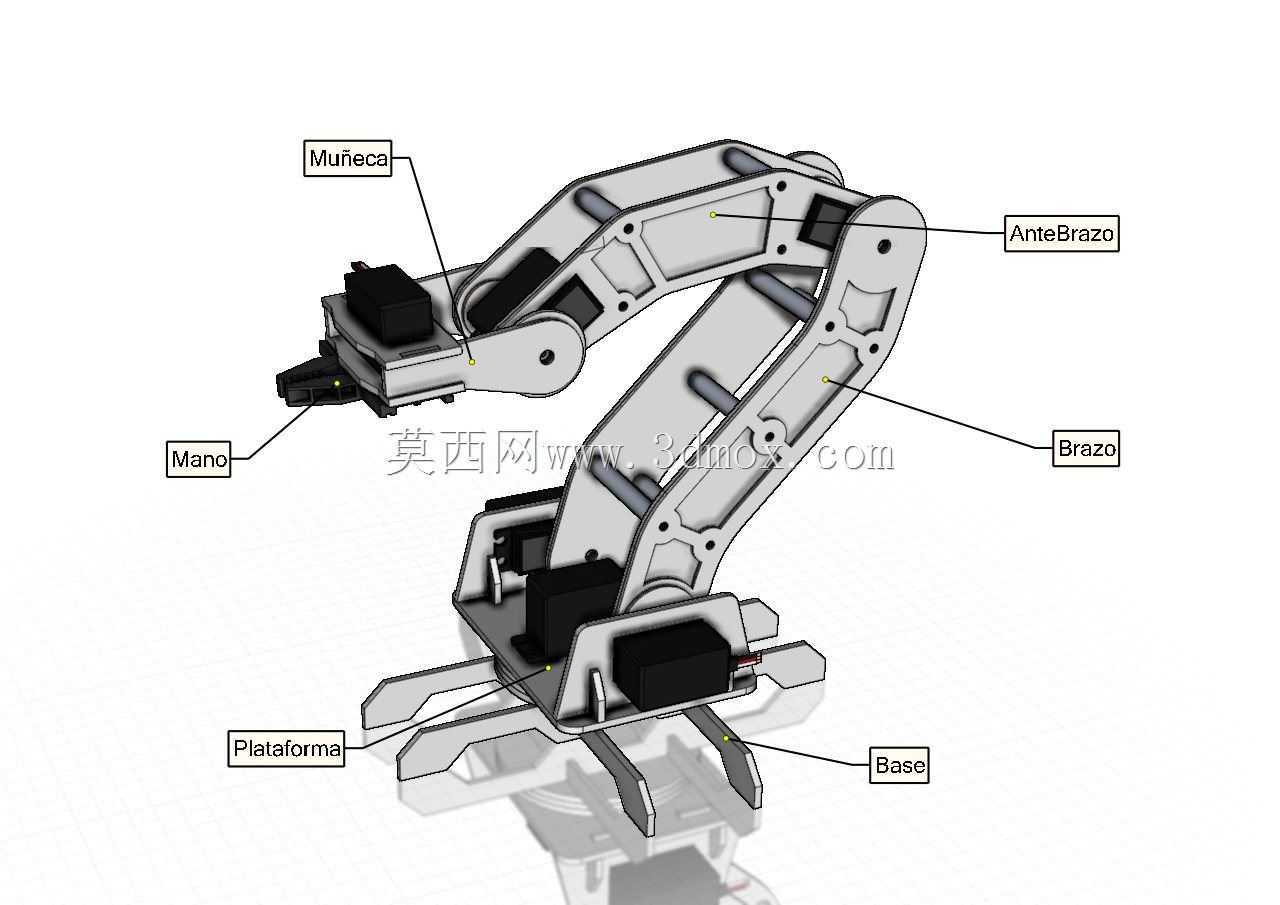

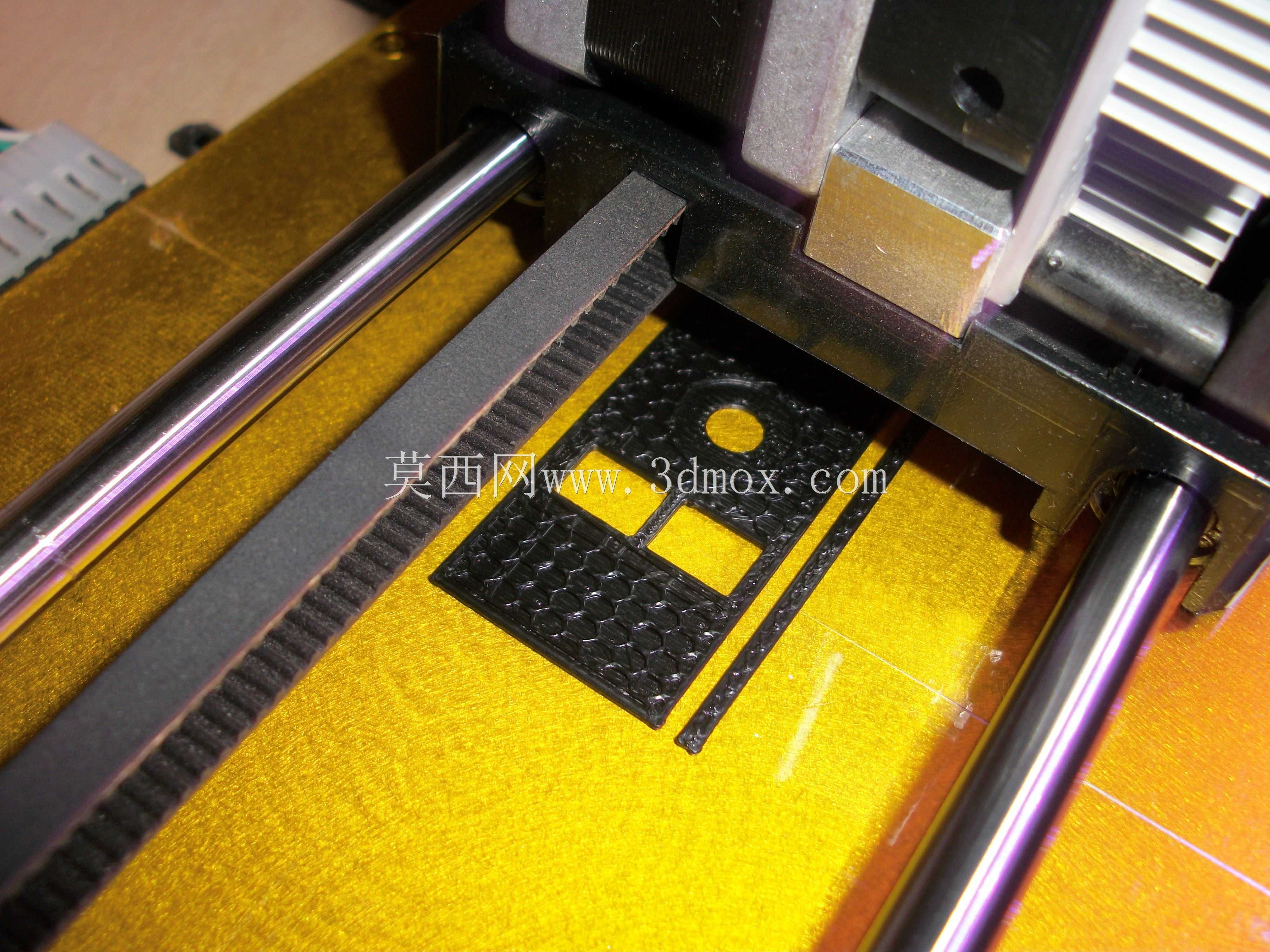

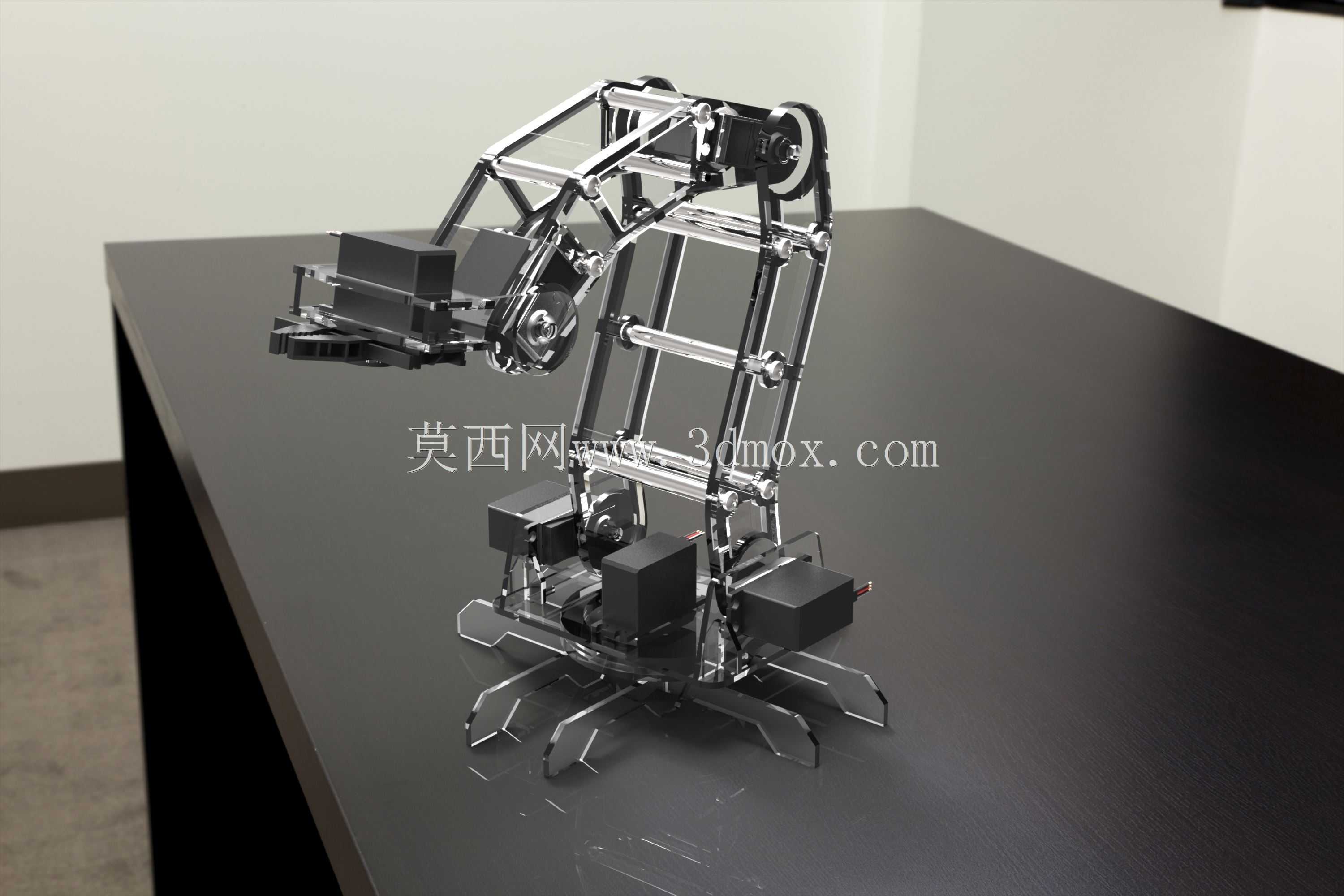

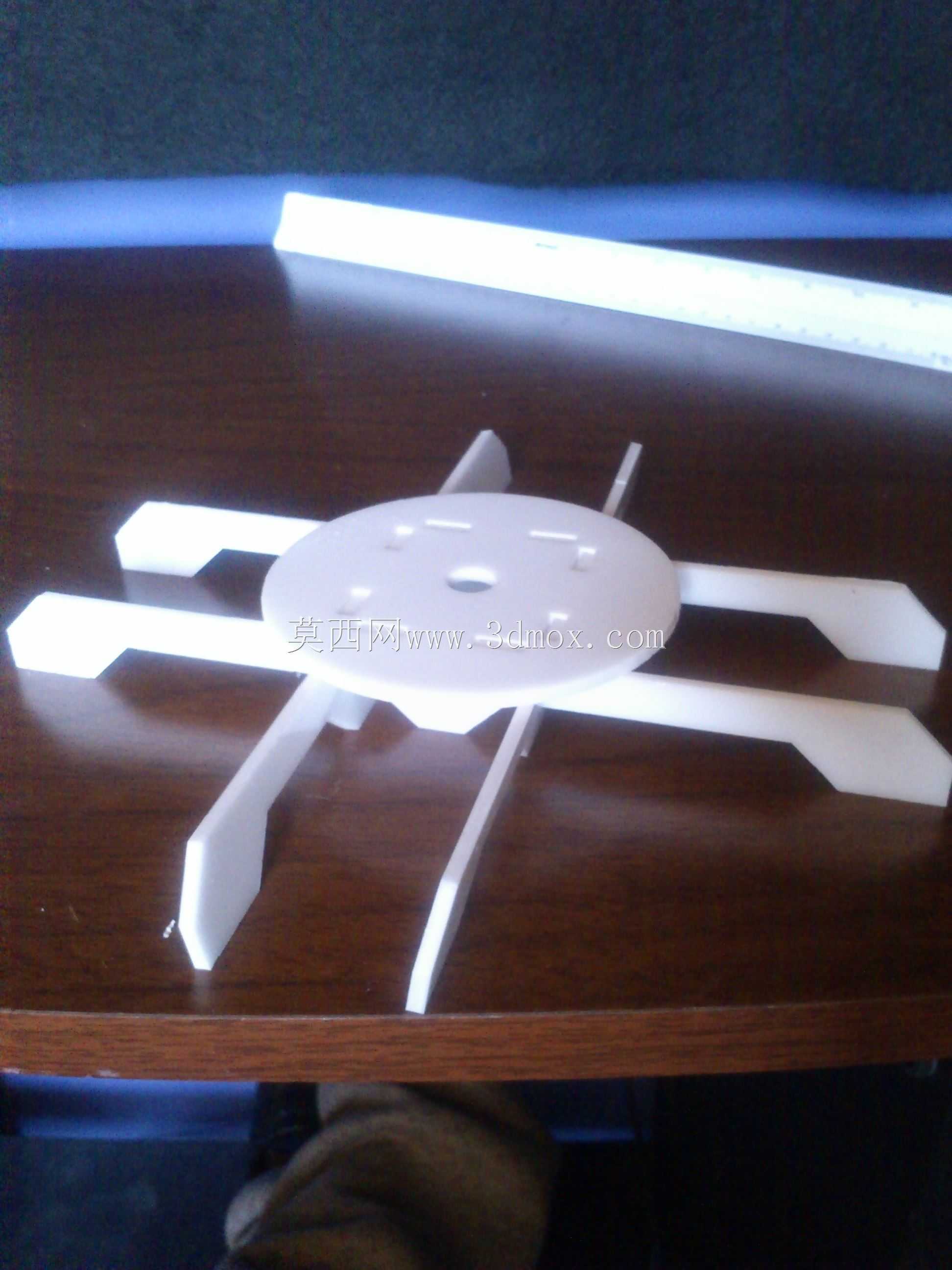

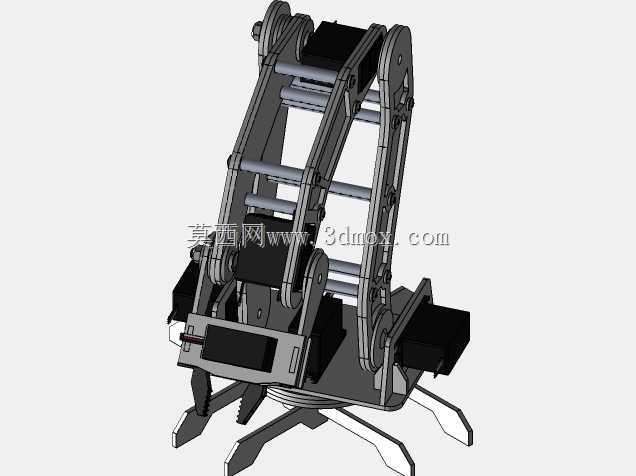

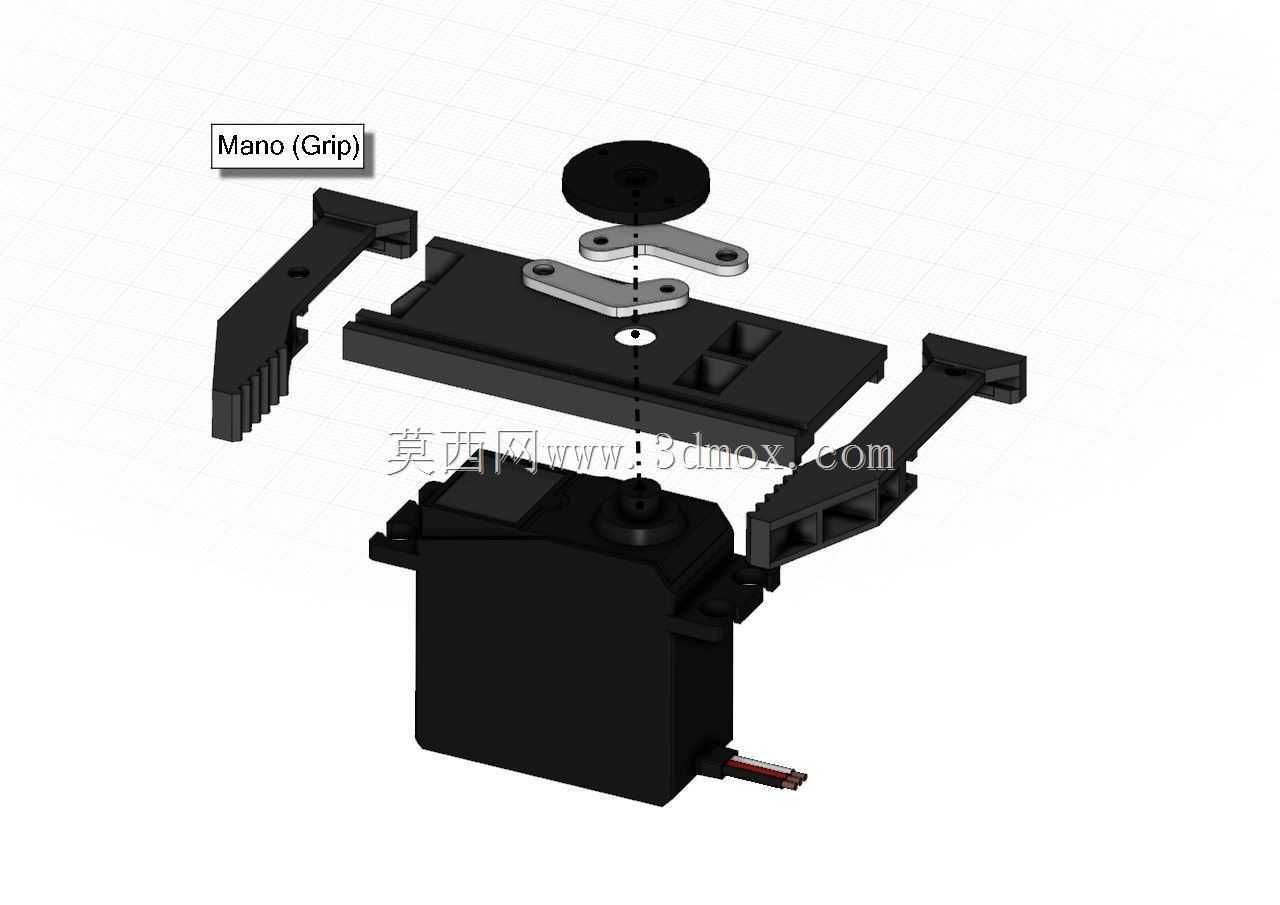

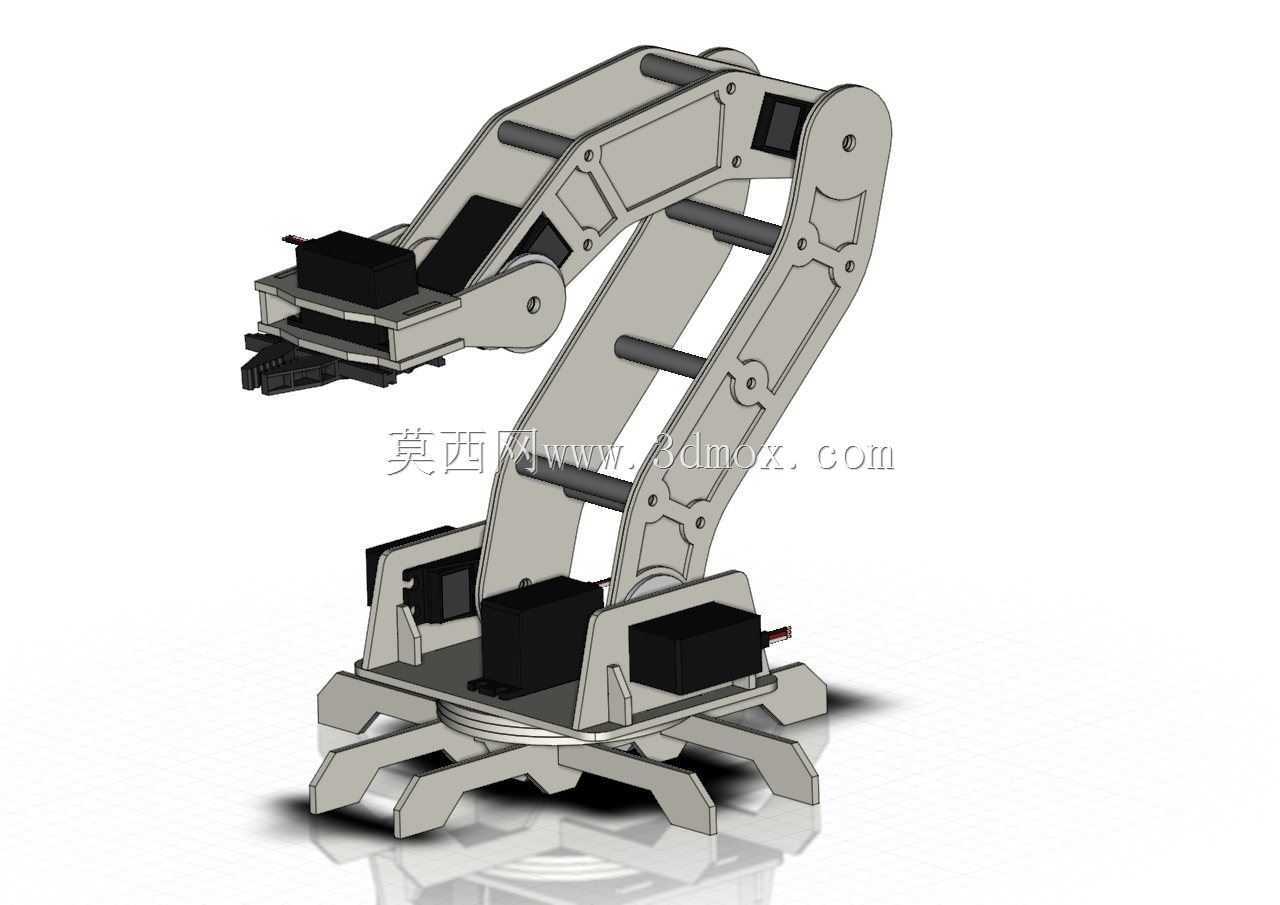

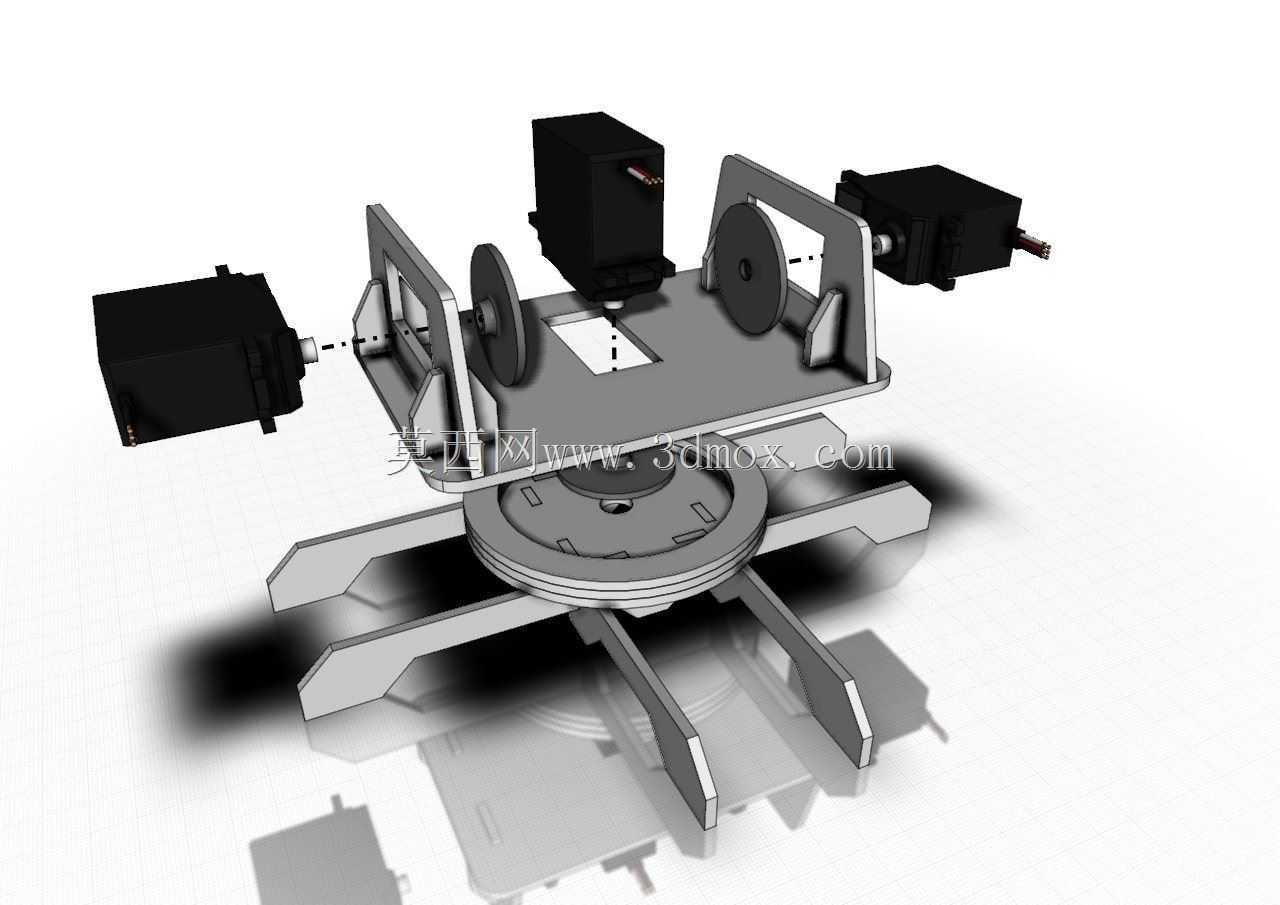

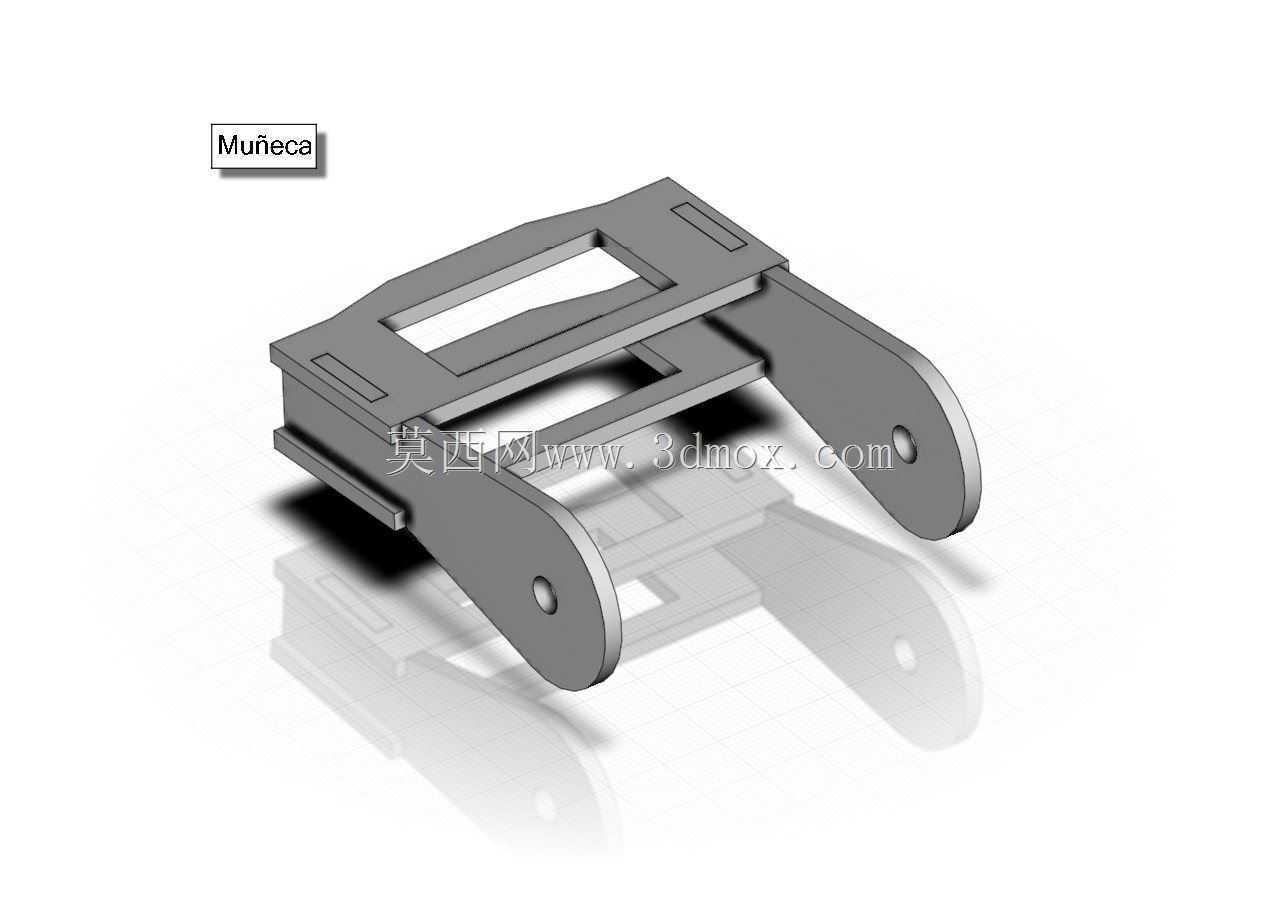

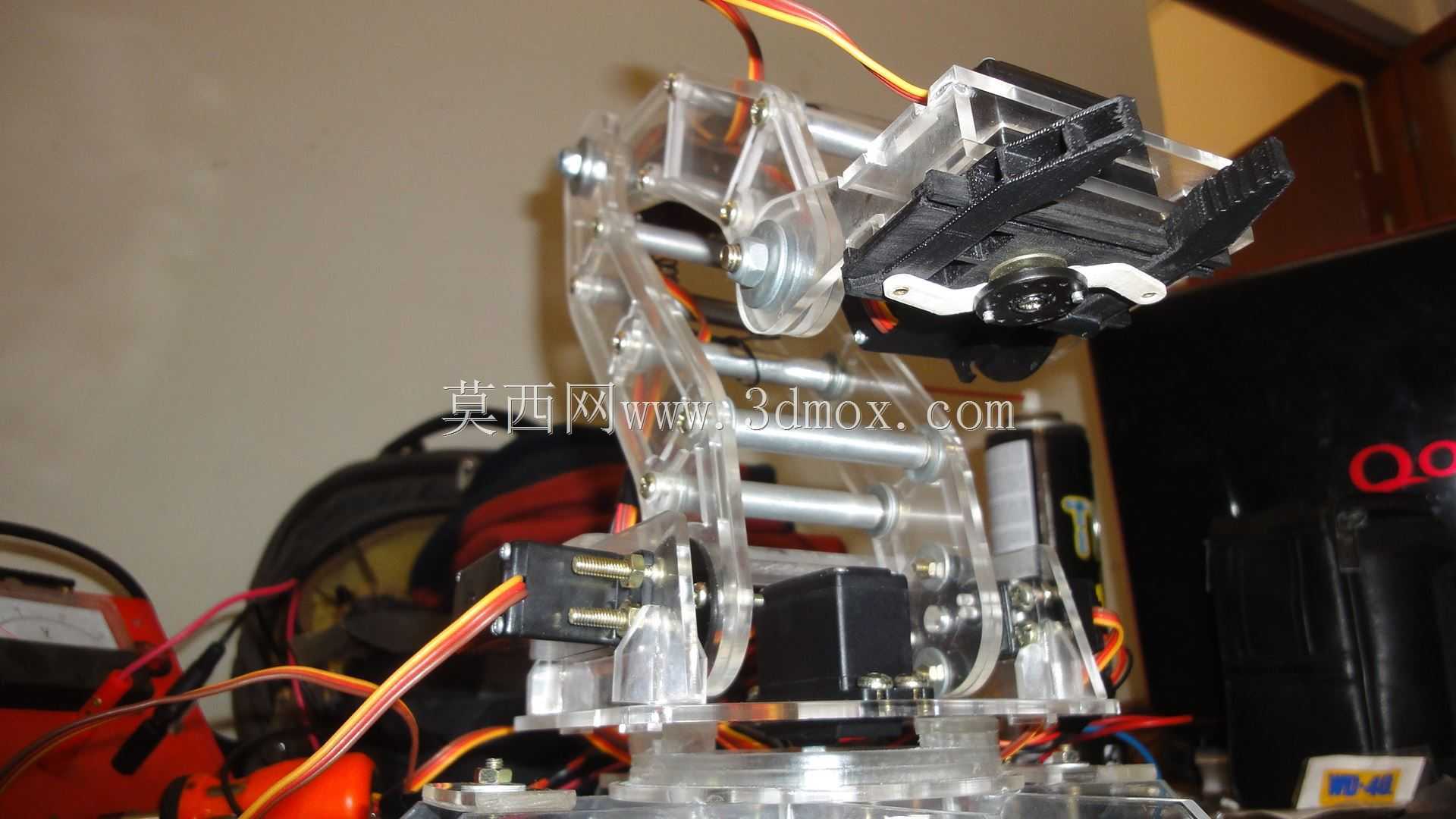

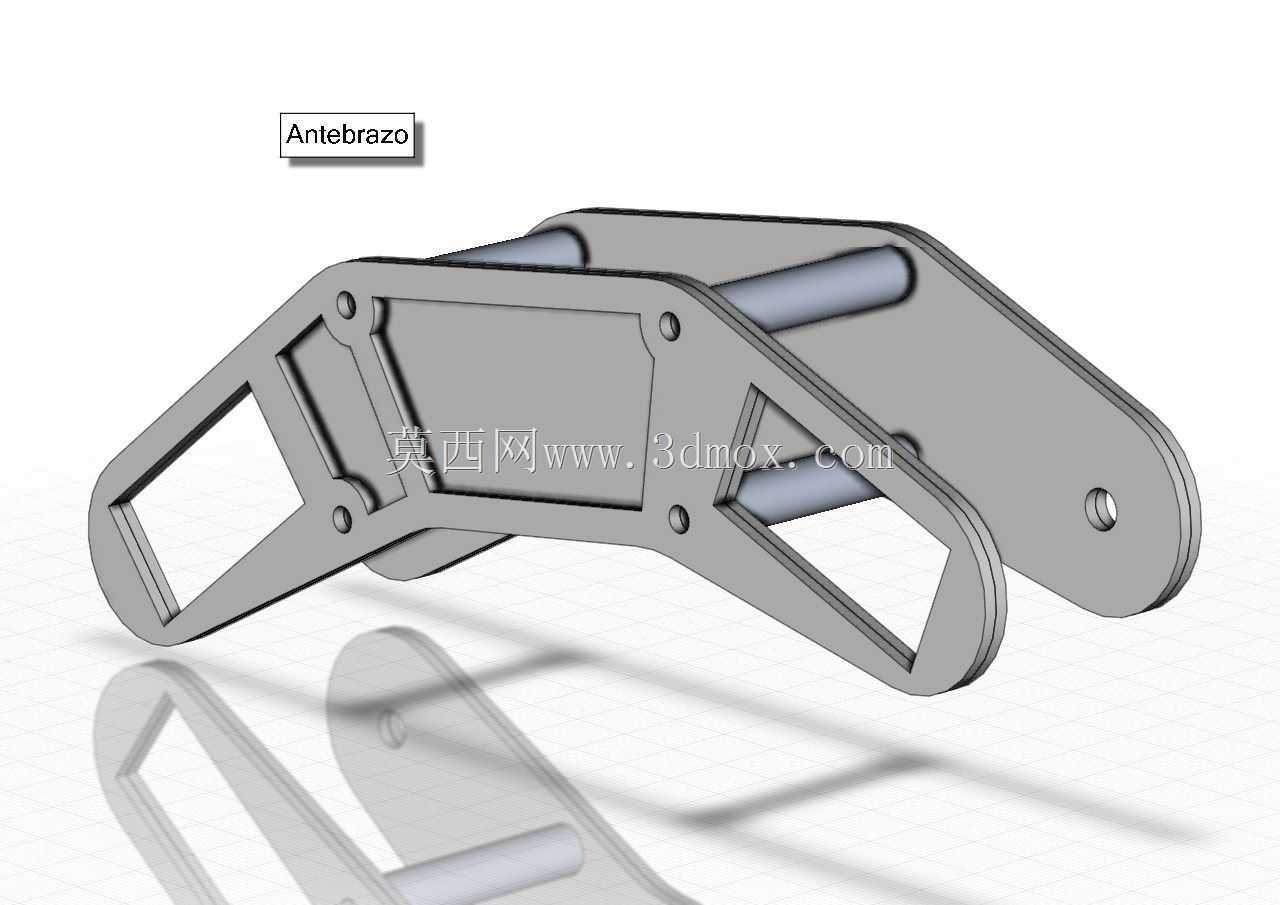

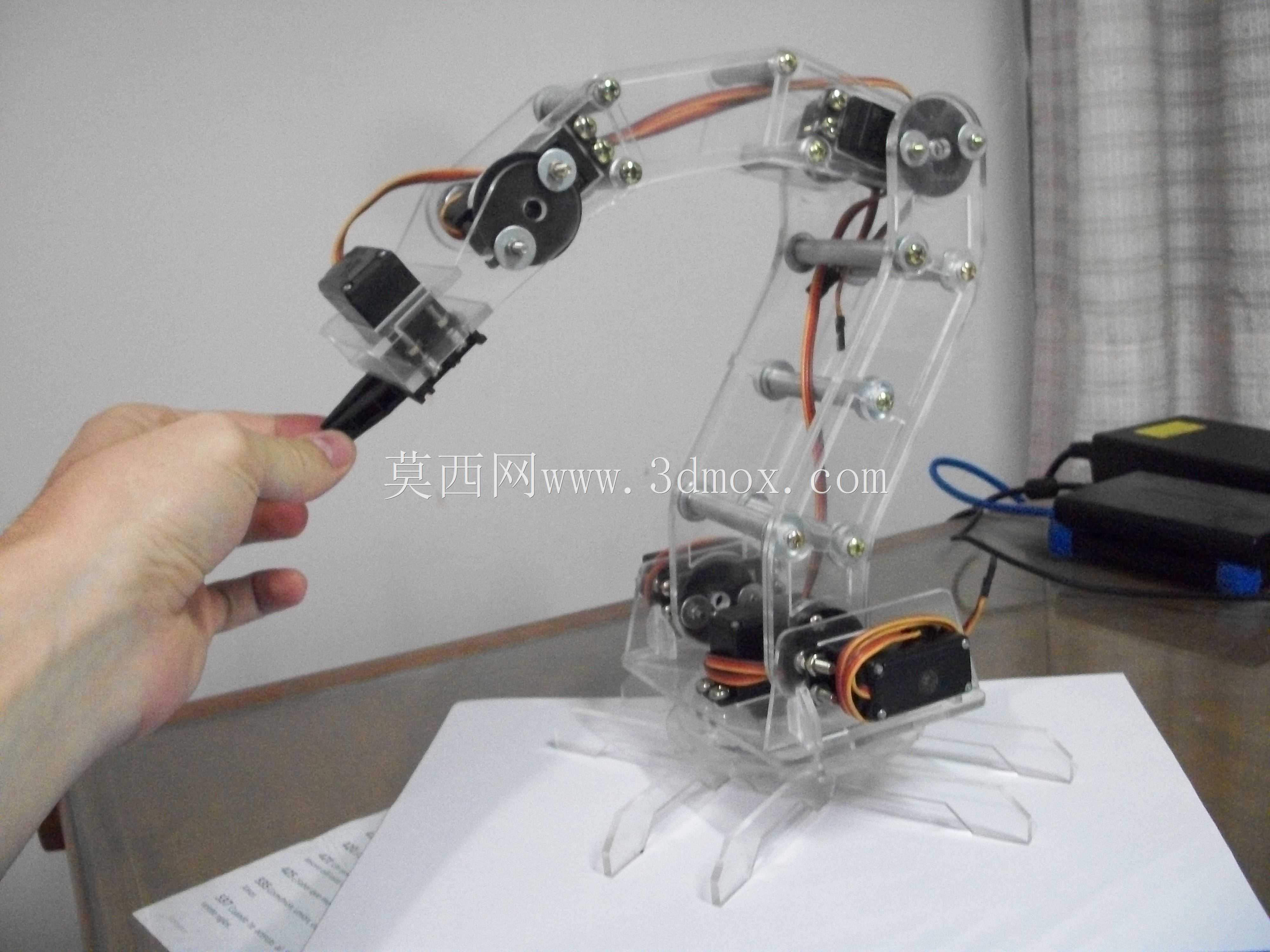

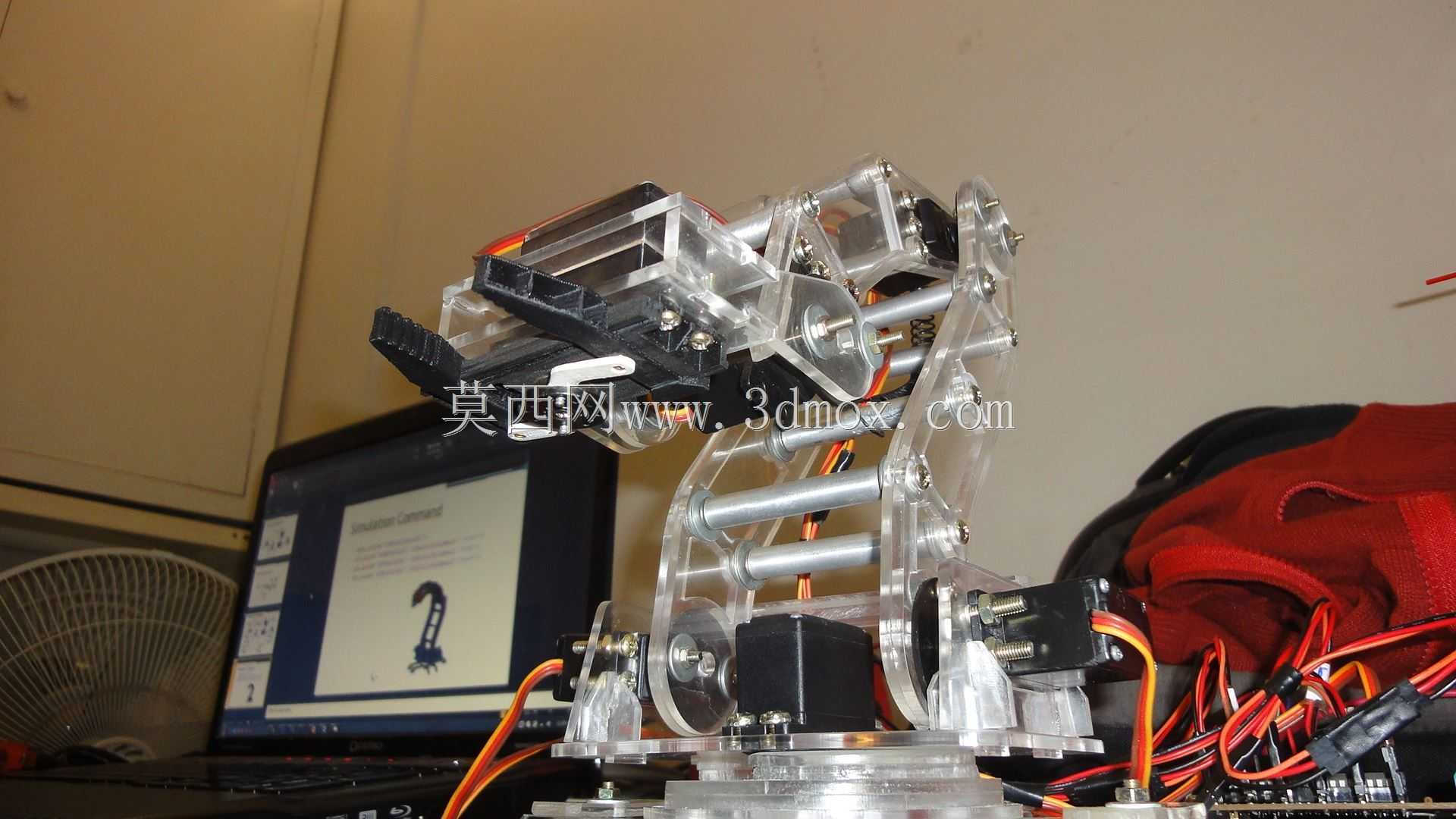

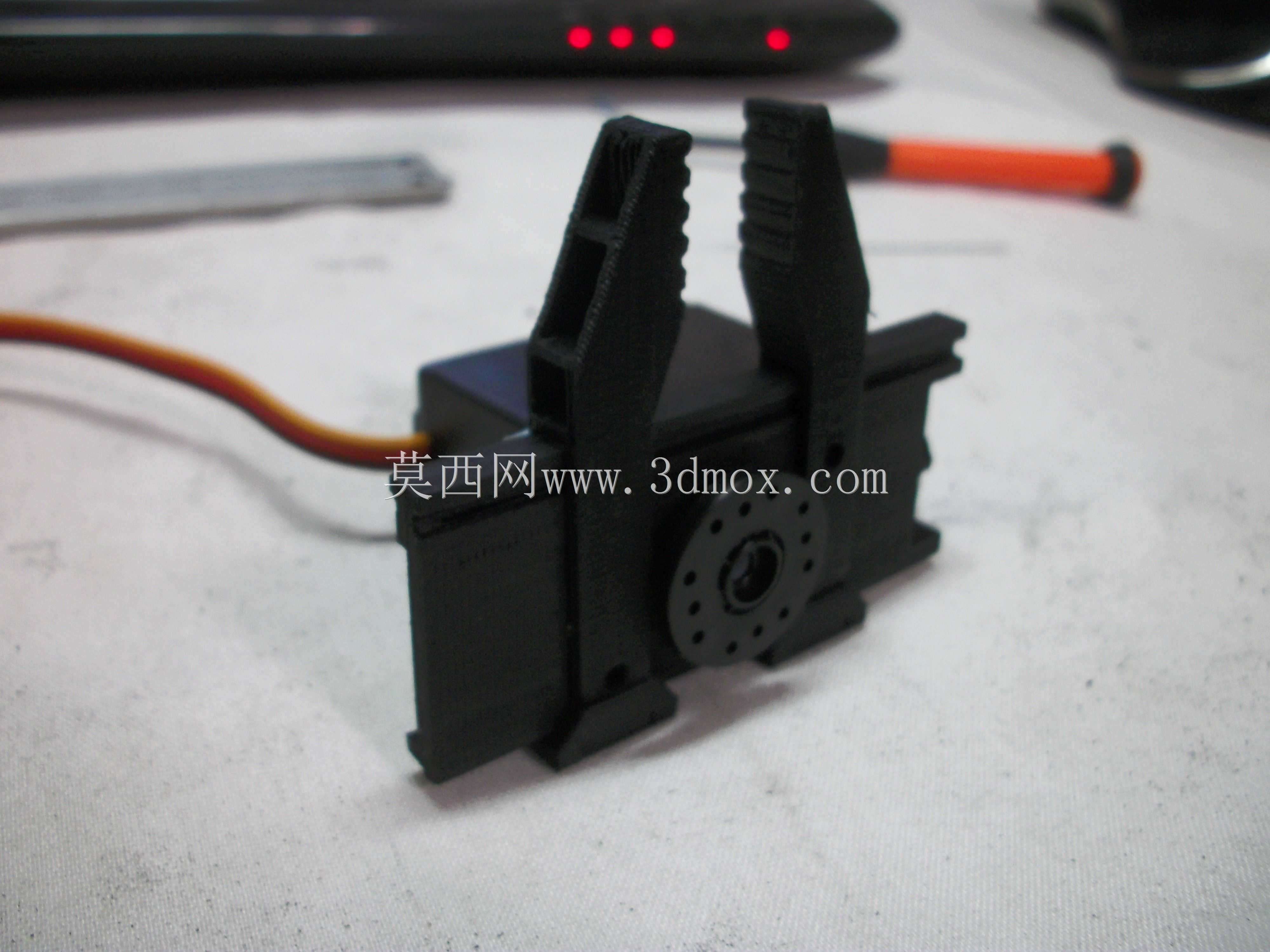

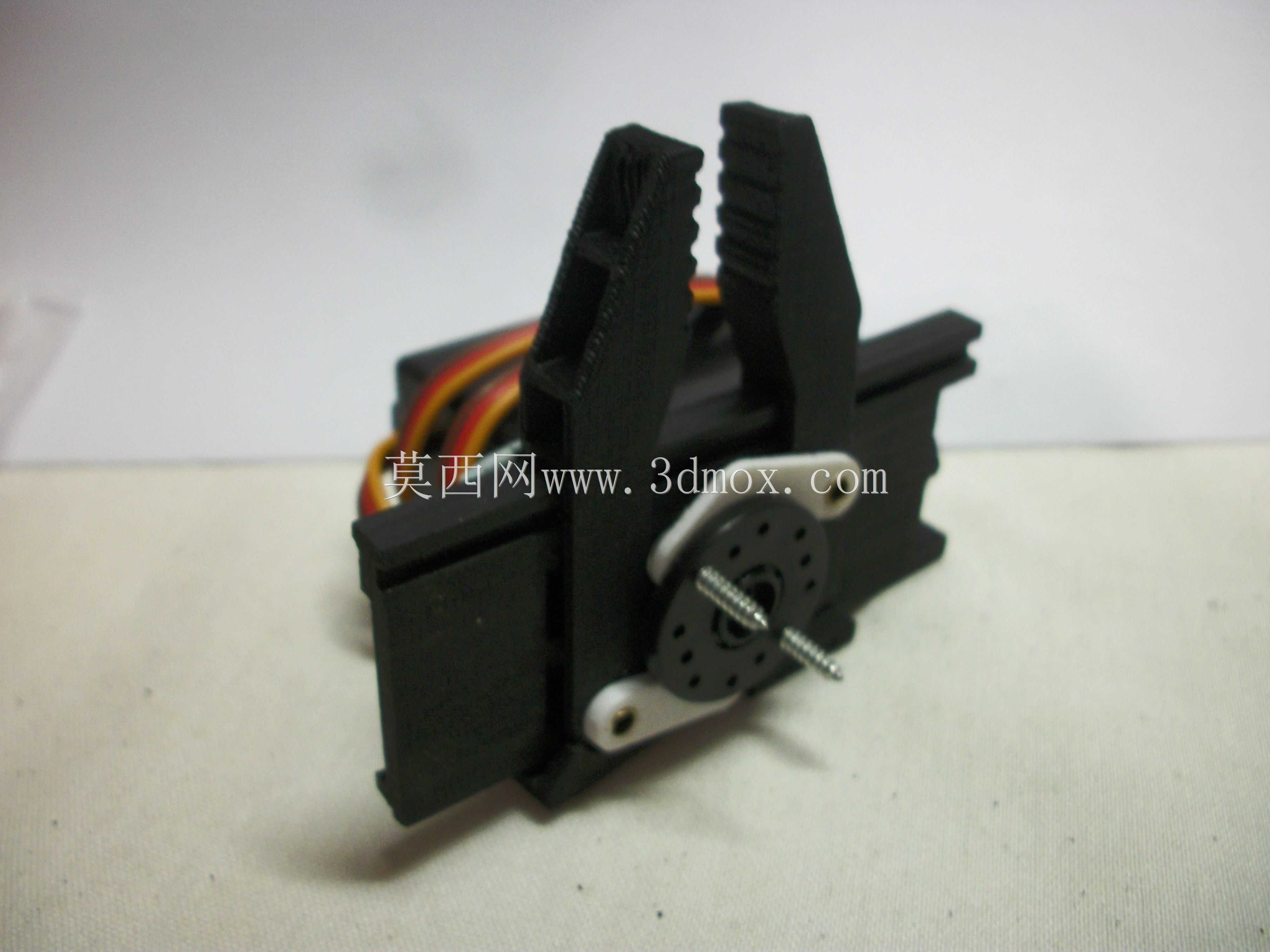

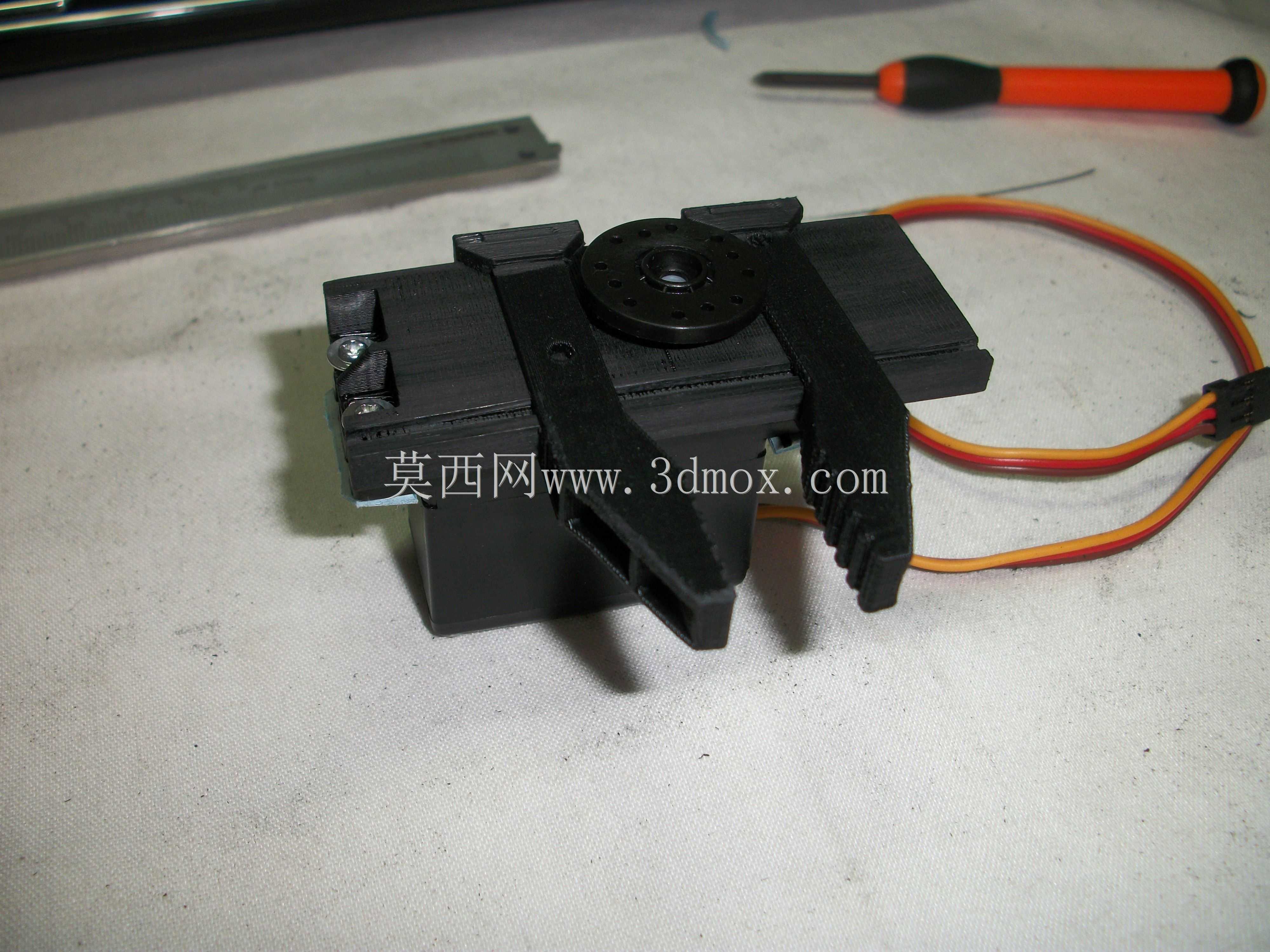

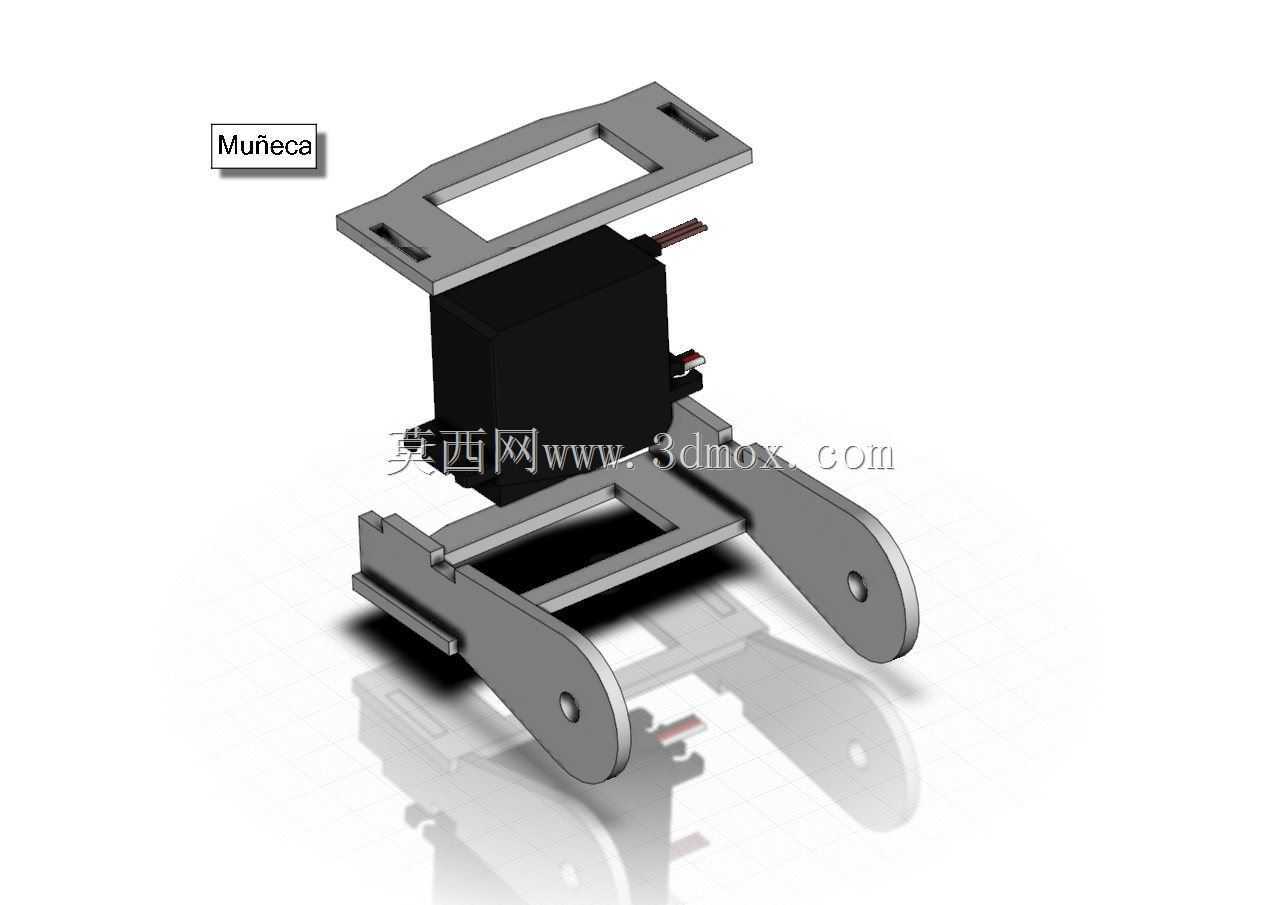

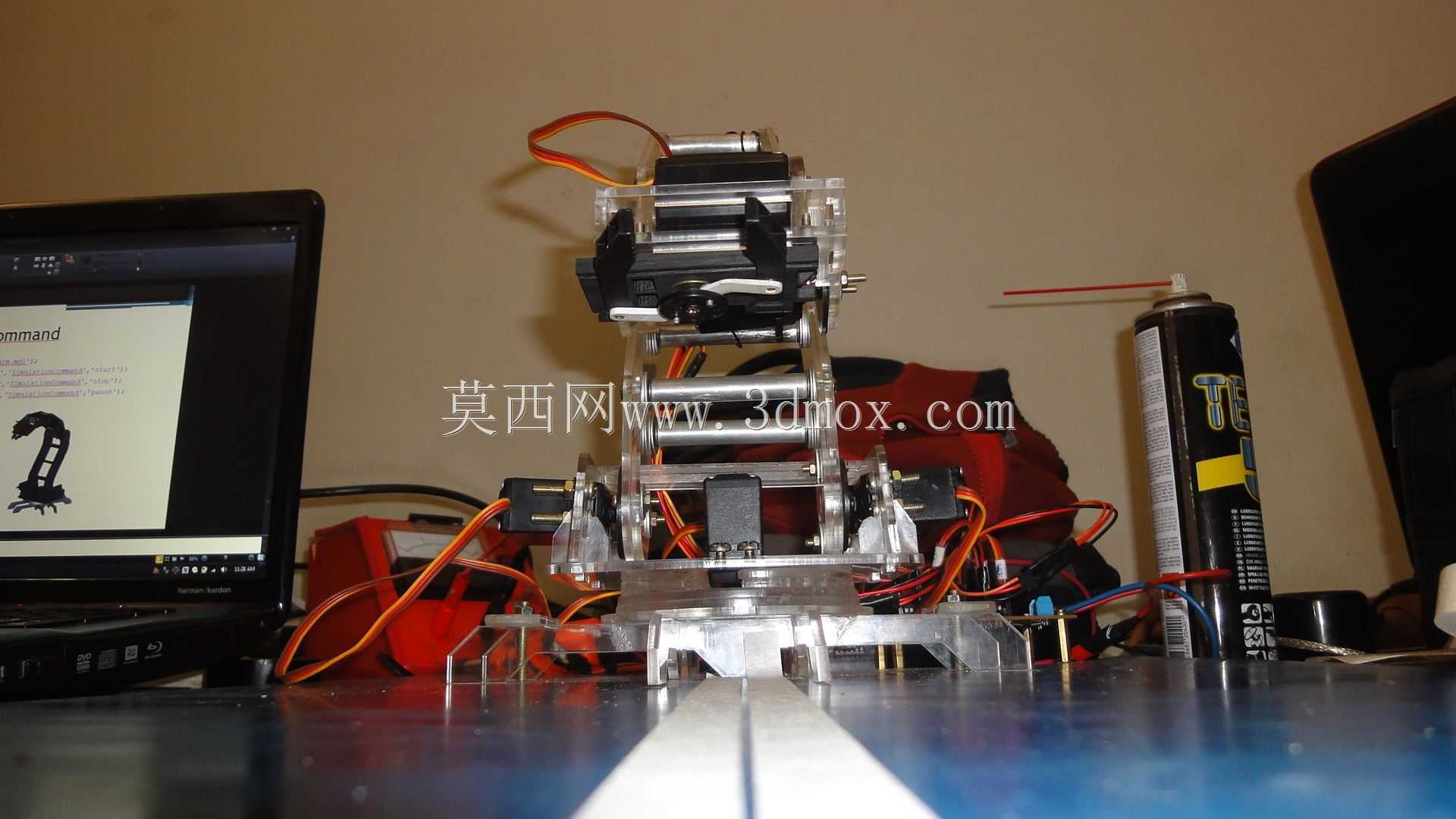

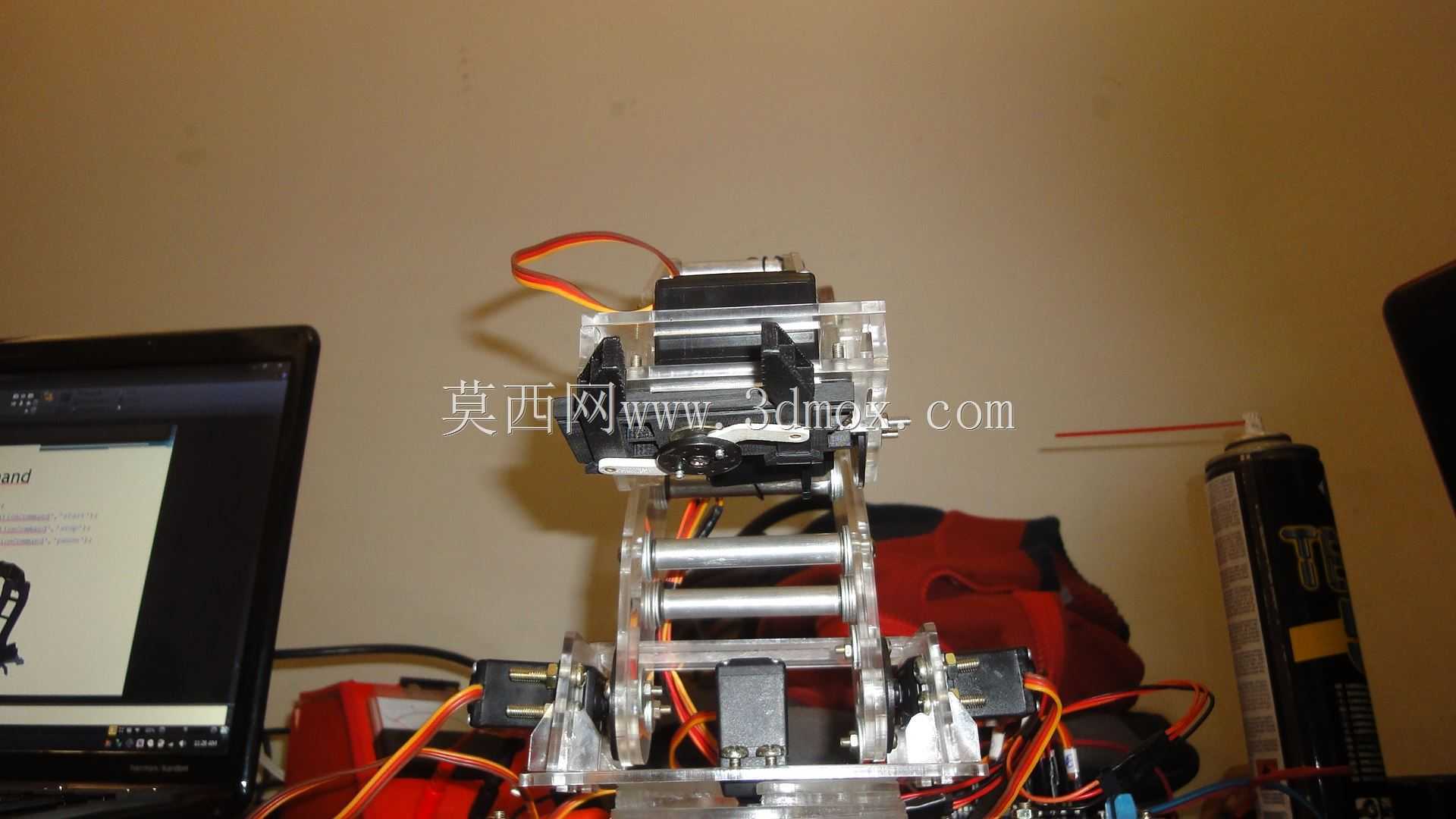

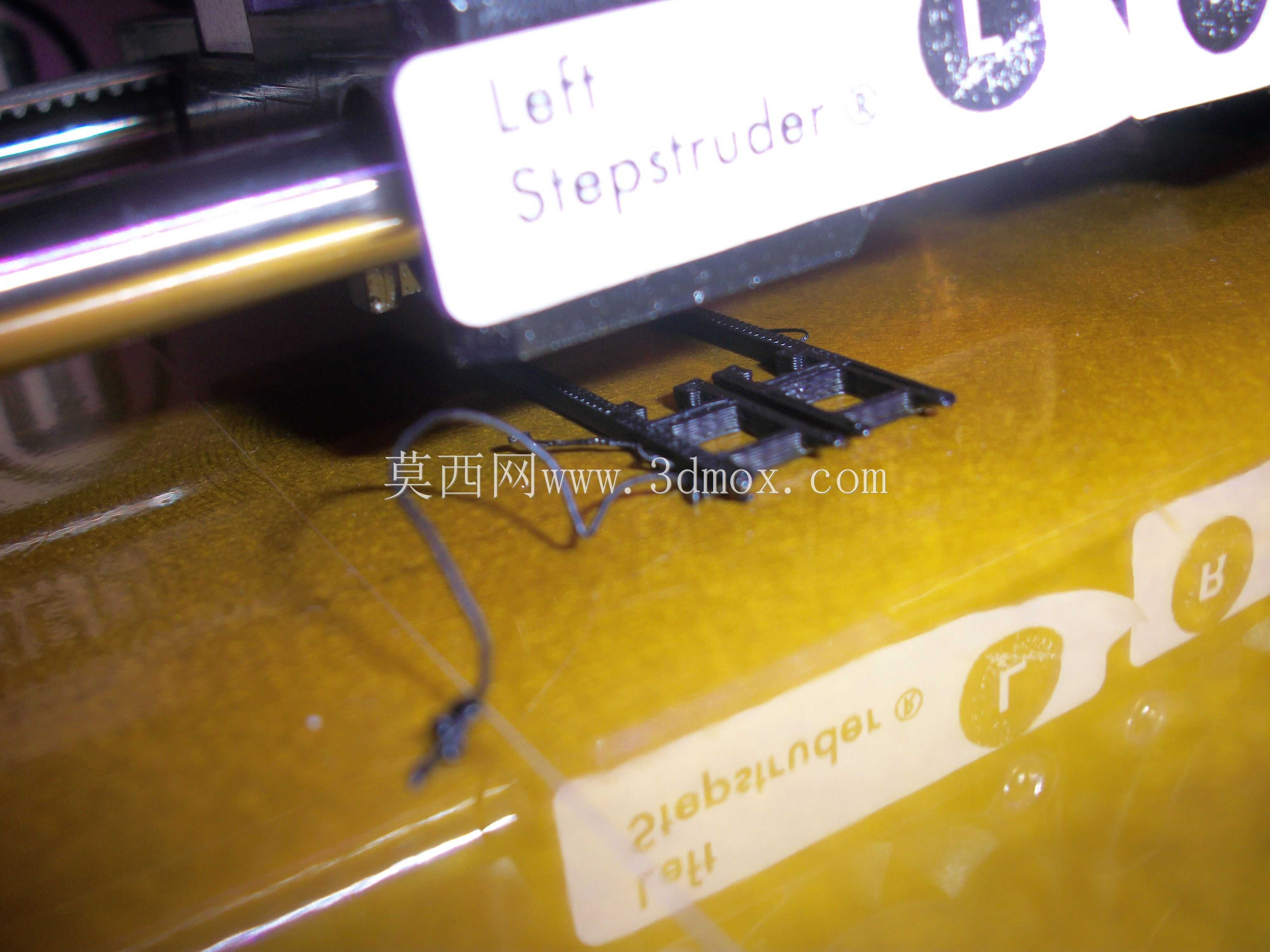

这款关节式伺服机械臂主要面向轻载工业搬运、教学实验、小型工位上下料以及创客场景的自动化作业需求，可适配桌面级生产单元、实训教学平台、小型装配工位等多种应用场景，能够完成小重量工件的抓取、转运、定点放置、简单姿态调整等作业任务，替代人工完成重复性高、定位精度要求一致的单调操作，也可作为二次开发的基础载体，拓展视觉识别、力控反馈等功能后适配更复杂的分拣、装配作业。从功能特性来看，该机械臂采用多关节串联构型，从底部安装基座到末端执行器依次设置腰部回转关节、大臂俯仰关节、小臂俯仰关节、腕部姿态调整关节以及末端夹爪开合机构，每个关节均采用伺服元件作为动力输出核心，可实现各关节角度的精准闭环控制，重复定位精度能够满足轻载作业的常规需求，末端夹爪可根据作业对象更换不同的夹持治具，适配不同外形、材质的小型工件抓取。在设计思路上，该机械臂充分兼顾了加工可行性与装配便捷性，主体结构件采用板材激光切割成型工艺加工，无需复杂的开模或多轴铣削工序，普通的钣金加工设备即可完成所有结构零件的生产，零件之间通过胶合与螺栓紧固的方式完成拼接装配，装配难度低，普通技术人员参照装配关系即可完成整机组装；末端握持的夹爪结构采用3D打印工艺制作，可根据实际抓取需求快速迭代修改夹爪的外形尺寸，无需调整主体结构即可适配不同的作业对象，大幅降低了定制改造成本。从安装边界与尺寸适配来看，该机械臂采用底部平台式安装结构，基座预留了标准的安装固定孔位，可直接固定在桌面、工装台或者移动小车上，安装占用的平面范围较小，适合空间紧凑的桌面级作业场景；臂展范围覆盖常规桌面作业的半径区间，作业时大臂、小臂的运动轨迹经过干涉校验，各关节在全行程运动范围内不会与自身结构、安装基座发生碰撞，腕部结构可带动末端夹爪完成多维度的姿态调整，能够覆盖安装平面上方半球形的作业空间，满足常规小型工位的作业覆盖需求。整体结构在保证结构刚性的前提下尽可能做了轻量化处理，运动过程中惯量小，伺服驱动的响应速度快，启停动作平稳，不会因为结构过重导致关节负载过大、定位精度下降的问题，同时外露的结构布局也方便后续的线路布设、维护检修，使用者可快速排查关节故障、更换磨损零件，降低了后期的维护成本。
