多连杆联动式机械臂夹持执行机构

这款多连杆联动夹持机构是工业机械臂末端执行作业的核心功能部件，主要适配自动化产线物料转运、机床上下料、工件码垛、异形件抓取等工业场景，可替代人工完成重复性高、负载强度大、定位精度要求严苛的夹持作业，在3C电子装配、五金零件加工、仓储物流分拣、汽车零部件组装等领域都有广泛的适配空间，能够根据不同作业场景的需求搭配对应规格的机械臂主体，完成不同重量、不同外形工件的稳定夹持动作。

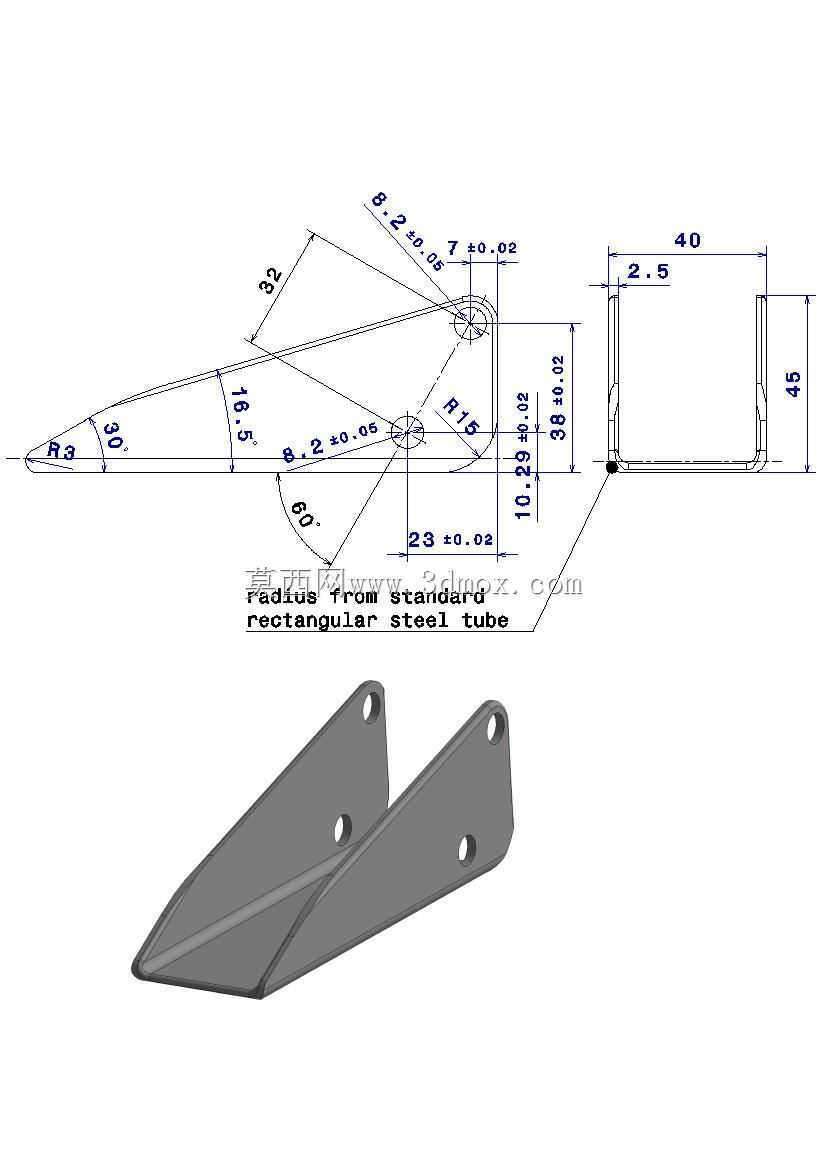

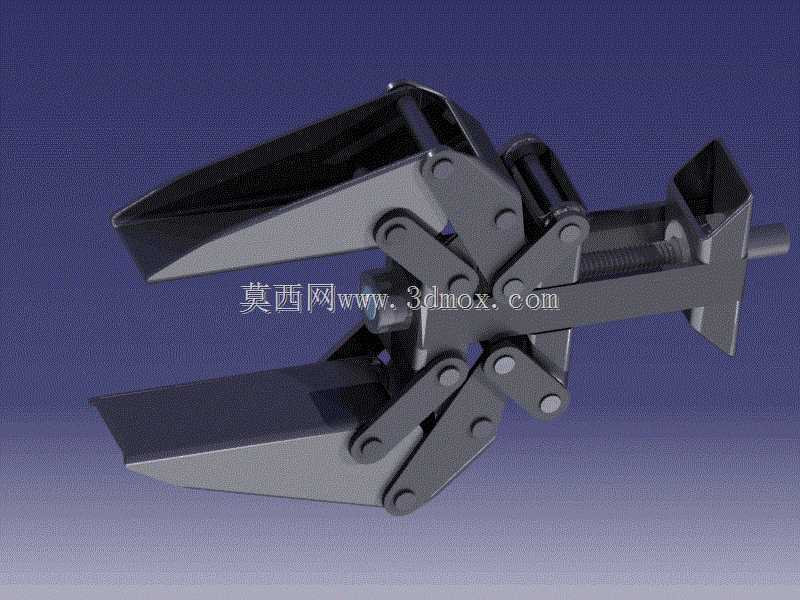

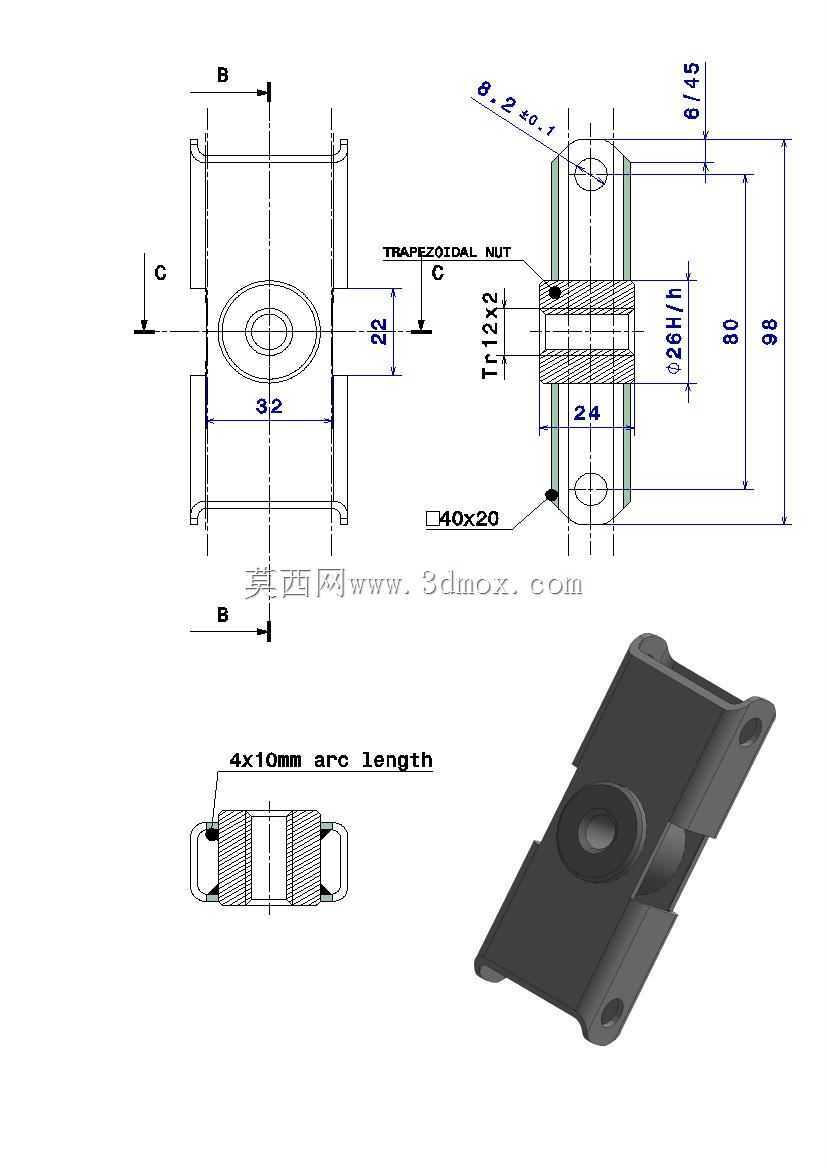

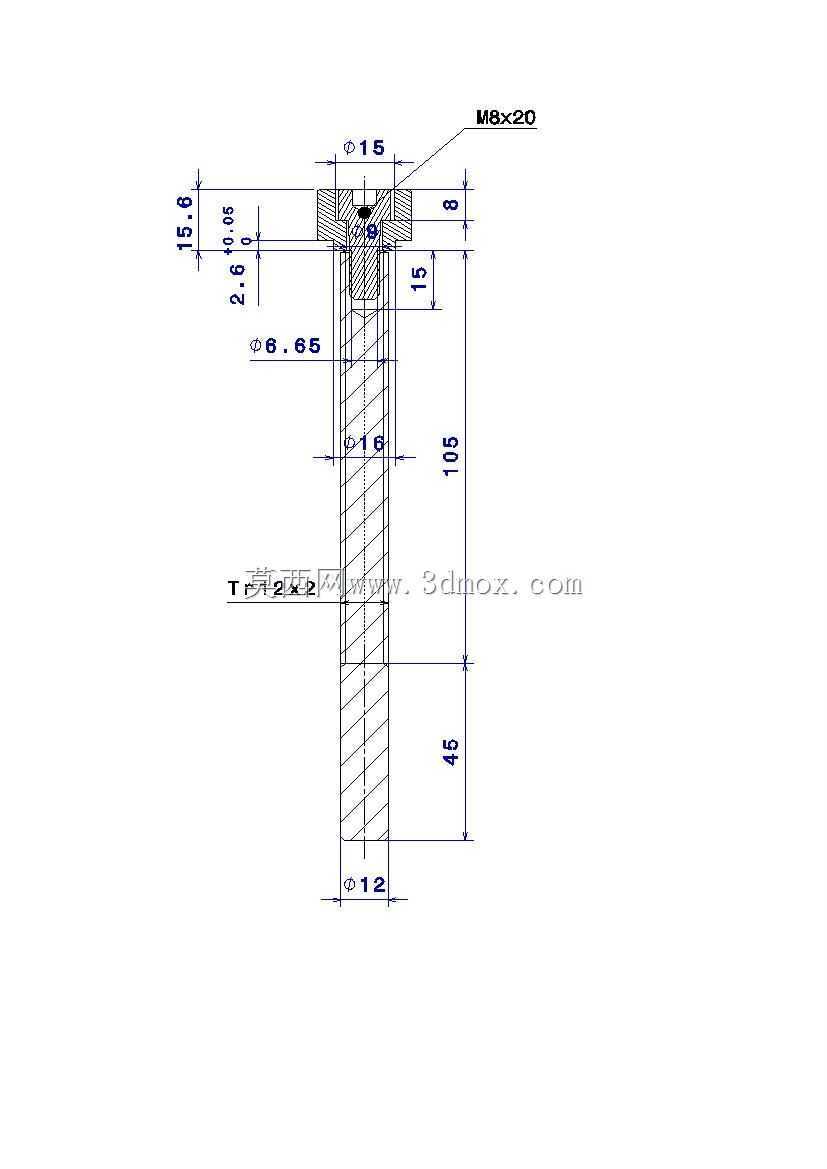

从功能特性来看，该夹持器采用对称式多连杆联动结构设计，通过单驱动源即可实现两侧夹爪的同步开合动作，相比单臂独立驱动的夹持结构，具备更高的运动同步性，夹持过程中工件受力均匀，不会出现偏载滑脱的问题；夹爪接触面采用大倾角楔形设计，开合行程范围大，既可以夹持规则的矩形、方形金属型材，也能适配一定范围内的异形工件，夹持接触面做了加宽处理，接触压强更低，不会对工件表面造成夹伤压痕，适合表面精度要求较高的成品件转运作业。机构内置的丝杆传动结构具备自锁特性，当驱动源停止动力输出时，夹爪可保持当前夹持力不变，即使出现突发动力中断的情况，也不会出现工件脱落的安全隐患，大幅提升了作业过程的安全冗余。

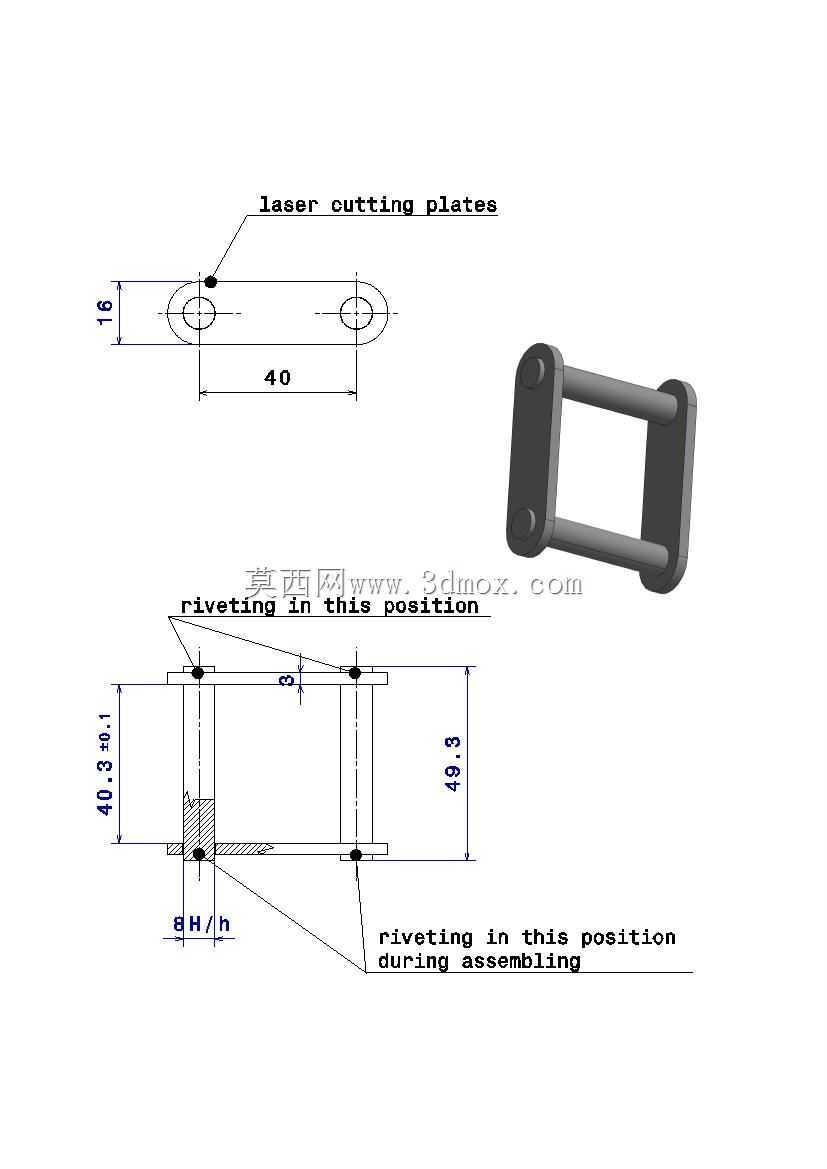

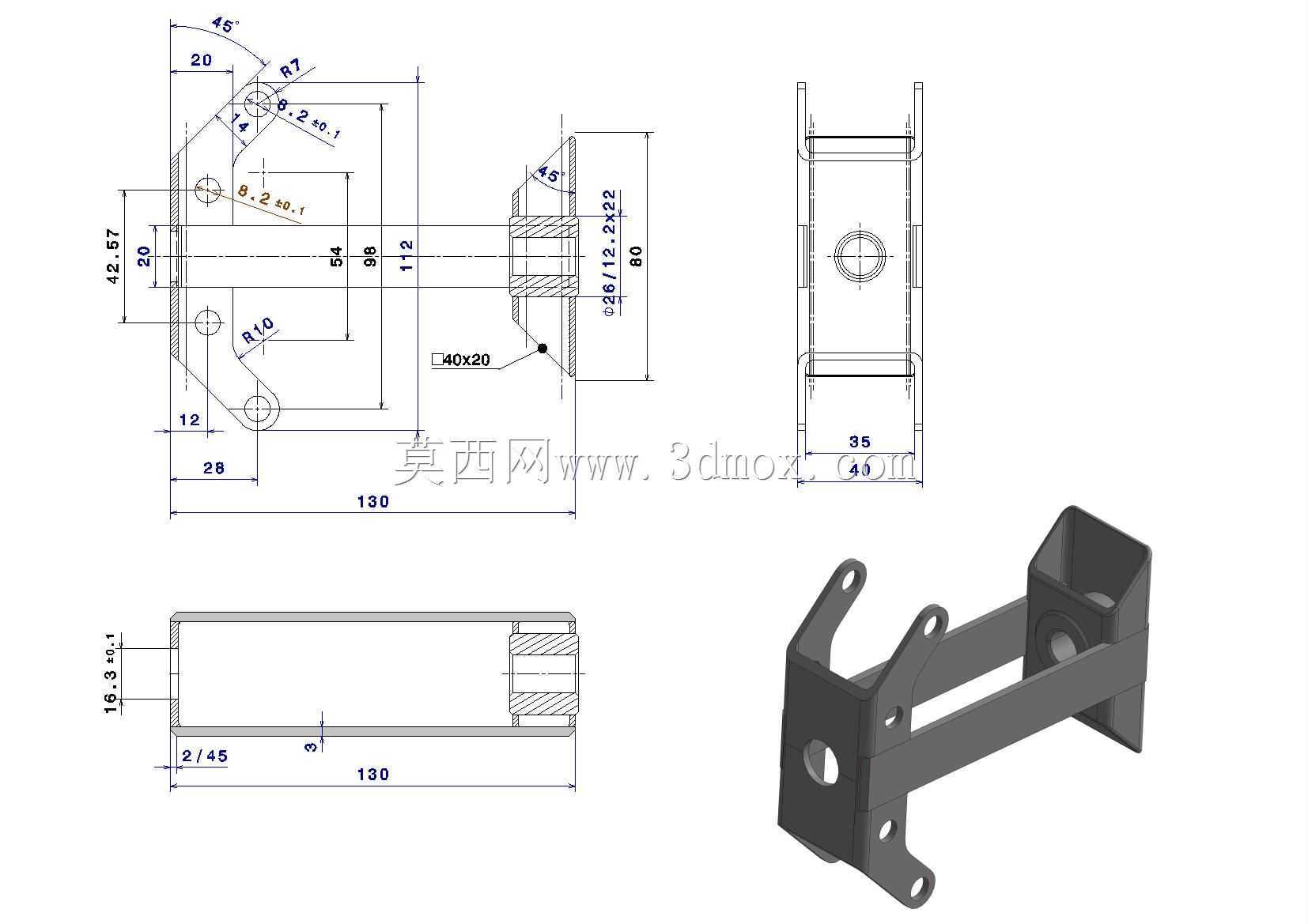

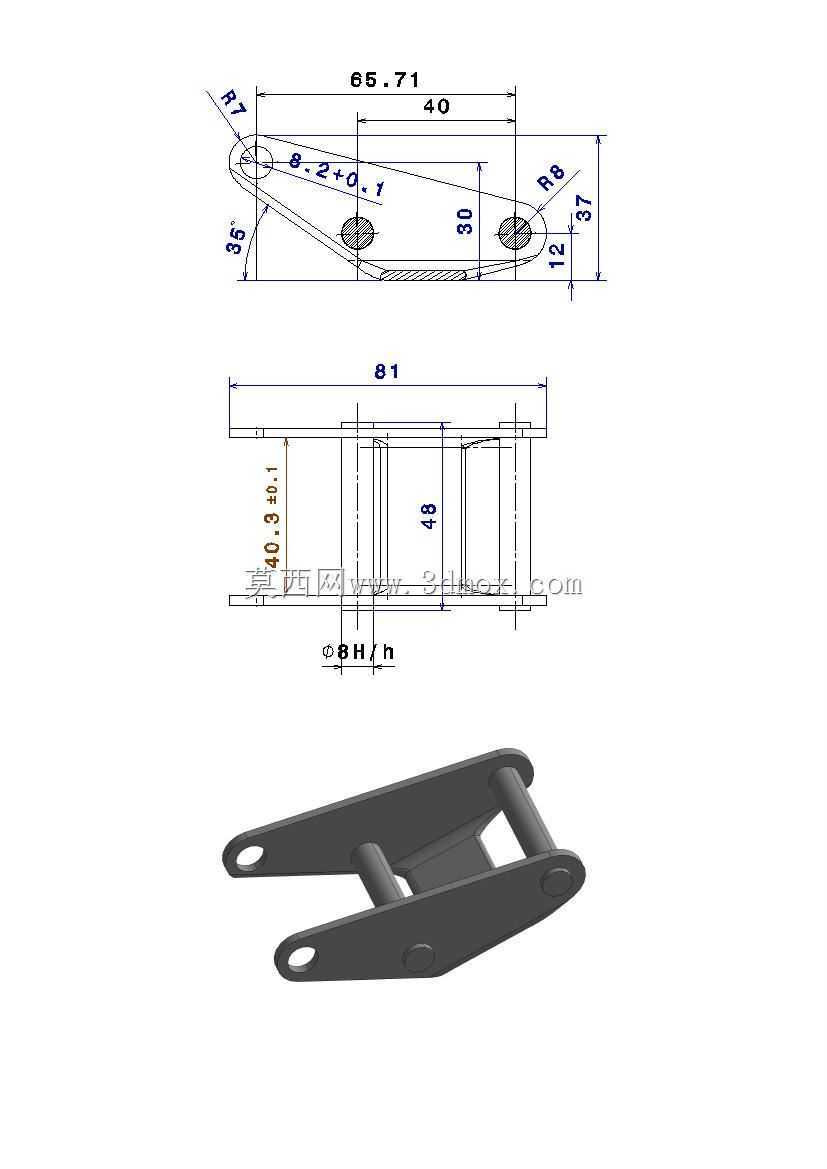

从设计思路层面，该机构整体采用模块化设计逻辑，所有铰接转动副均采用标准销轴连接，后期维护更换易损件时无需整体拆解机构，仅需拆卸对应销轴即可完成零件替换；主体结构采用标准型钢与矩形管材搭建，在保证整体结构刚性的前提下，尽可能压缩了机构自身重量，降低了机械臂末端的负载负担，能够有效提升机械臂的有效作业负载上限。夹爪部分采用可拆卸式设计，可根据实际夹持工件的材质、外形更换对应材质与齿形的夹爪垫块，比如夹持易碎件时更换橡胶防滑垫块，夹持重型金属件时更换带防滑齿的硬质合金垫块，无需改动主体结构即可适配多场景作业需求。

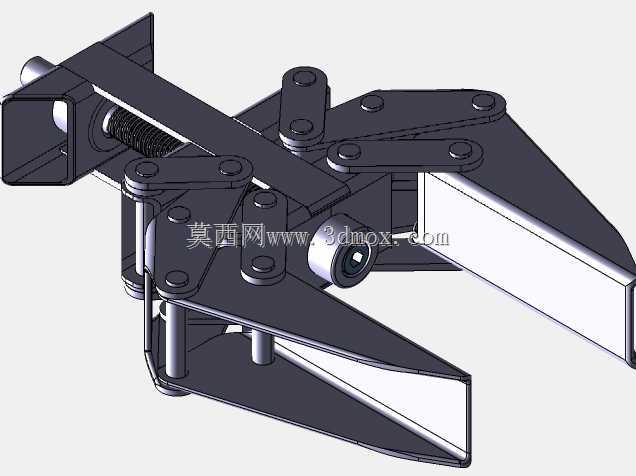

在外形尺寸与安装边界上，该夹持器整体采用轴向对称布局，主体沿驱动丝杆轴向延伸，径向尺寸紧凑，不会在机械臂作业过程中与周边工装、设备产生干涉；尾部采用标准法兰式安装接口，可直接适配主流规格的工业机械臂末端安装位，也可搭配转接法兰适配不同安装尺寸的自动化设备，安装时仅需保证驱动轴与机械臂末端输出轴同轴度即可，无需复杂的调校对中流程。机构的开合行程覆盖常规工业作业中常见的型材、零件尺寸范围，夹持力可通过驱动源的输出参数进行线性调节，从夹持轻薄电子元件的小夹持力到夹持重型金属型材的大夹持力均可灵活适配，整体结构无复杂异形曲面零件，常规机加工设备即可完成所有零件的加工制造，加工成本低，量产适配性强。
