双链轮链条传动机构三维动画演示

这套链传动结构是工业传动领域应用极为广泛的动力传递方案，常见于输送线、农业机械、轻工设备、摩托整车及小型动力传输场景中，核心作用是在两个轴距较远的传动轴之间实现稳定的扭矩传递，相比带传动拥有更高的传动精度，不会出现打滑丢转的问题，相比齿轮传动又能适应更大的中心距安装需求，整体结构耐冲击、负载能力强，在低速重载工况下的可靠性表现十分突出。

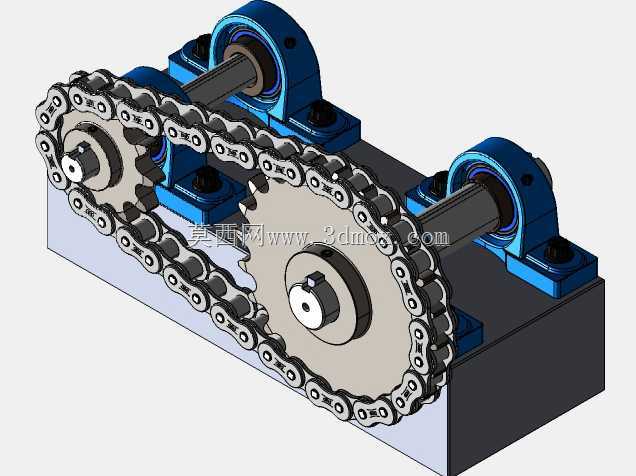

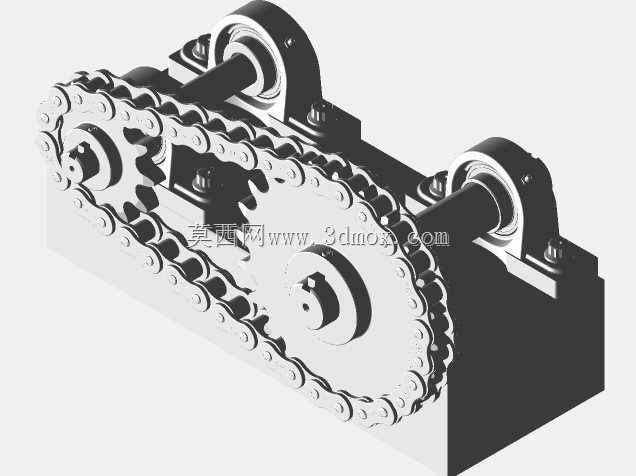

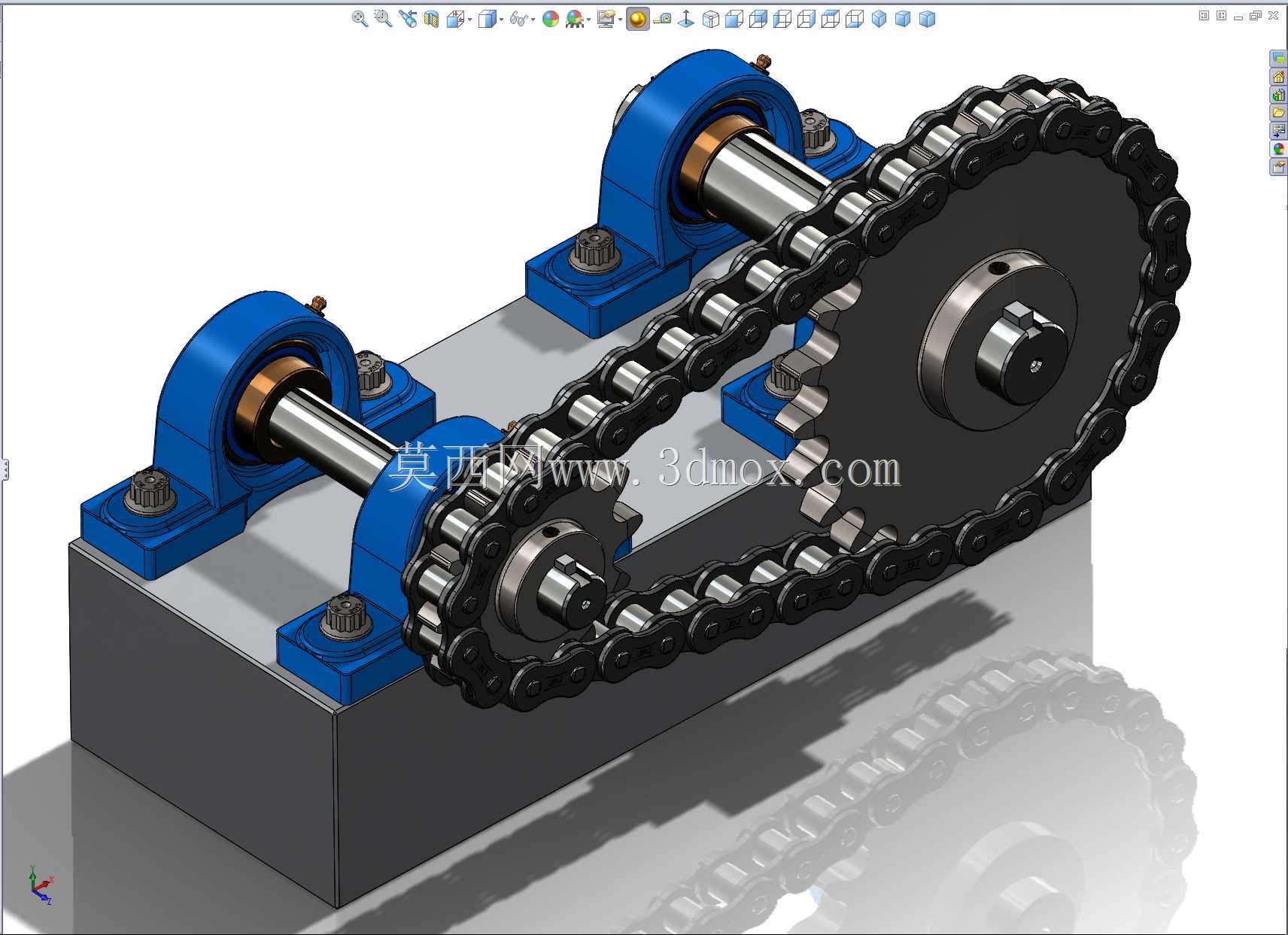

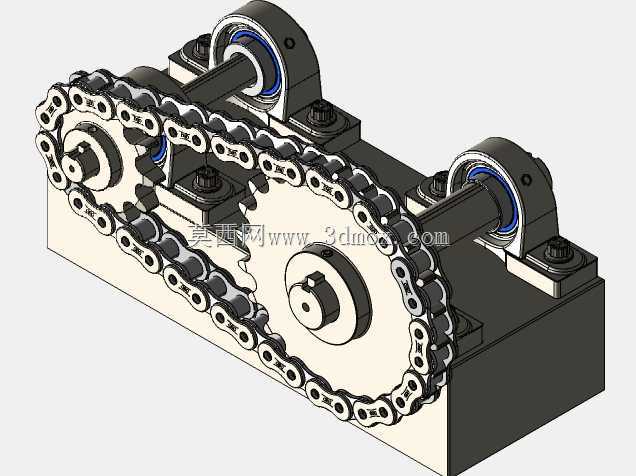

整个机构采用大小双链轮搭配标准滚子链条的布局，小链轮作为主动端连接动力输入轴，大链轮作为从动端连接负载输出轴，通过链条与链轮轮齿的精准啮合实现动力传递。两个链轮均配套安装了带座轴承作为转动支撑，轴承座采用螺栓固定在安装基座上，安装时需要严格保证两个链轮的端面共面，避免链条运行过程中出现偏磨、掉链的问题。设计过程中首先完成链轮齿形的参数化建模，严格匹配对应规格链条的节距、滚子直径参数，保证轮齿与链条滚子的啮合间隙处于合理范围，既不会因为间隙过大产生传动冲击，也不会因为间隙过小出现卡滞磨损；随后完成链条的逐节装配，每一节链节都保留转动自由度，还原真实链条的柔性运动特性，最后完成轴承、轴件、安装基座的配套装配，还原整套机构的真实安装状态。

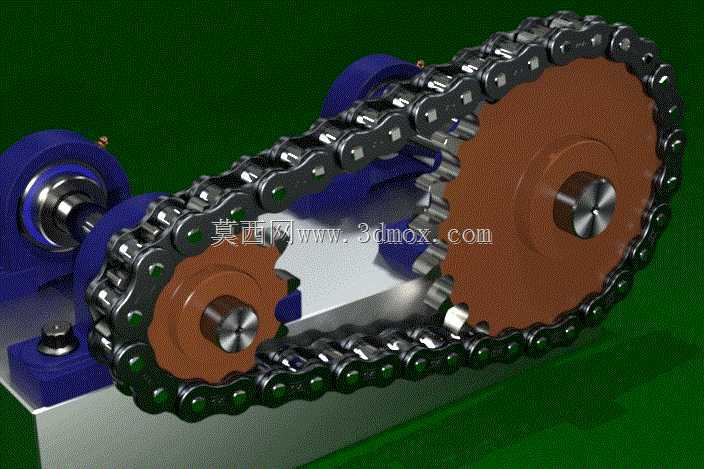

从安装边界来看，整套机构的安装尺寸需要结合链轮分度圆直径、中心距、链条张紧调节余量综合确定，基座上预留的轴承座安装长孔可以满足中心距微调需求，方便后期张紧链条，补偿链条运行磨损后产生的伸长量。整套动画完整还原了机构的运行状态，可以清晰观察到链条啮入、啮出链轮的全过程，以及链节在传动过程中的运动轨迹，能直观展示链传动的多边形效应特性，帮助设计人员快速理解链传动的运行原理，也可用于设备前期方案验证，检查链轮与周边结构是否存在运动干涉，确认传动比匹配是否满足设备的动力输出需求，为实际生产加工、装配调试提供可靠的三维参考依据。
