冲击式水轮机转轮带支架结构设计

冲击式水轮机是高水头水力发电场景中的核心能量转换设备，主要应用于山区高落差引水式水电站、小型分布式水电站点，承担将高速水流的动能转化为旋转机械能，进而驱动发电机产出电能的核心作用，尤其适配水头范围在百米以上、流量相对较小的水电开发场景，相比混流式、轴流式水轮机，在高水头工况下具备更高的能量转换效率与运行稳定性。

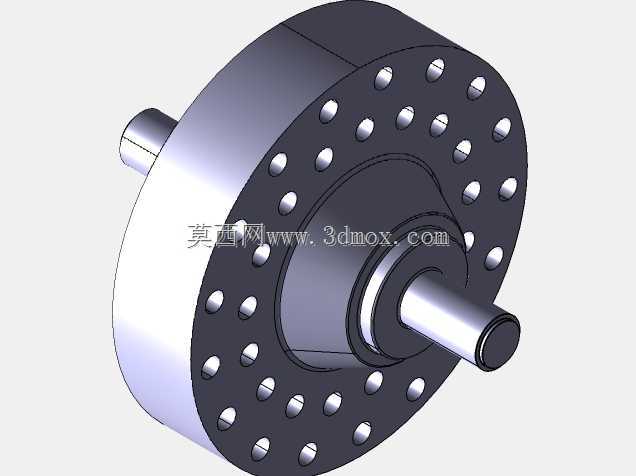

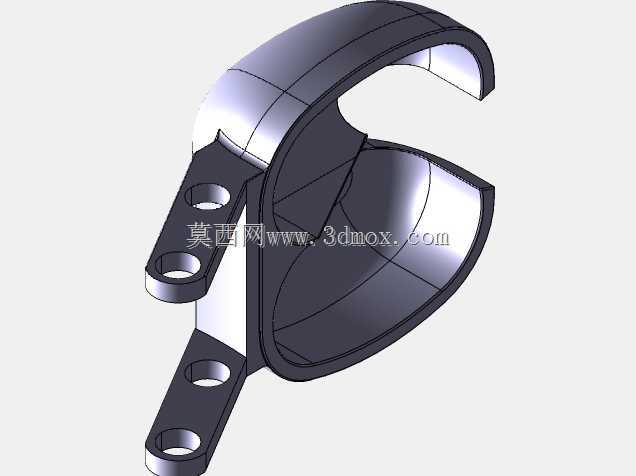

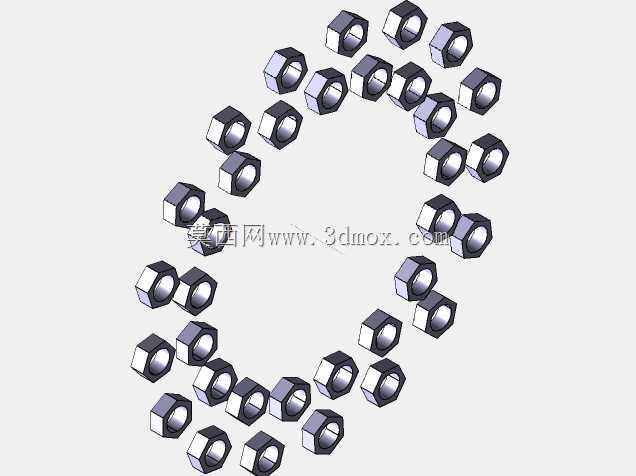

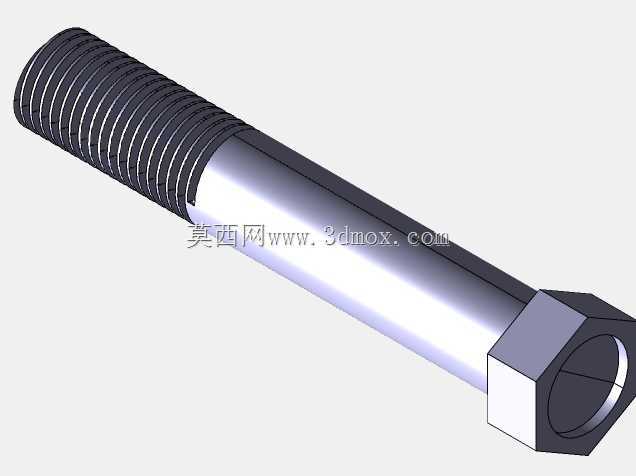

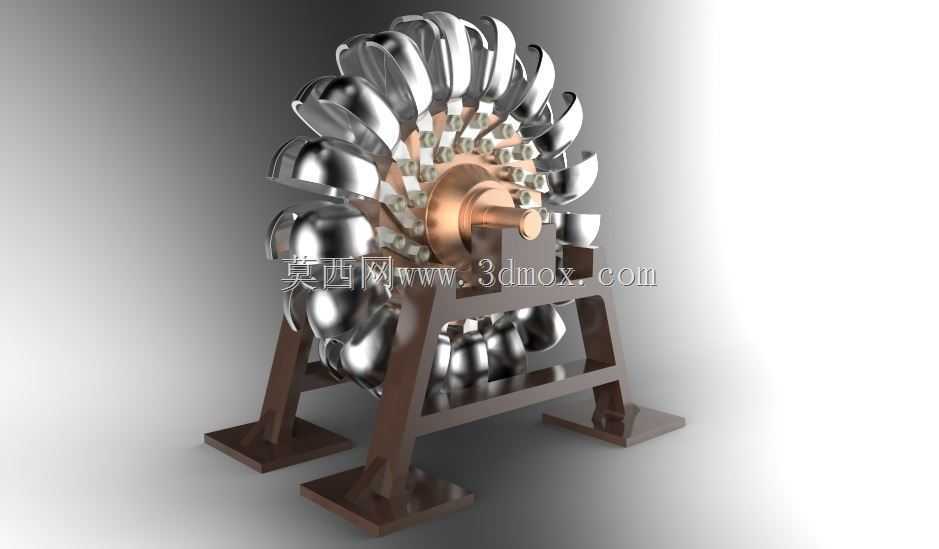

该款冲击式水轮机采用经典佩尔顿式水斗结构设计，核心转轮部分沿圆周均匀排布勺状水斗，每个水斗的曲面都经过流体力学优化，能够精准承接喷嘴射出的高速射流，通过水斗曲面将水流的冲击力完全转化为转轮的旋转扭矩，同时避免水流飞溅造成的能量损耗；水斗与轮盘的连接采用高强度螺栓紧固结构，搭配防松螺母锁止，能够承受高速水流长期冲击带来的交变载荷，避免长期运行出现连接松动、结构疲劳的问题。转轮中心的主轴采用阶梯轴设计，预留了与发电机输入轴对接的安装位，轴肩位置做了圆角过渡处理，降低应力集中风险，提升主轴的抗疲劳寿命。

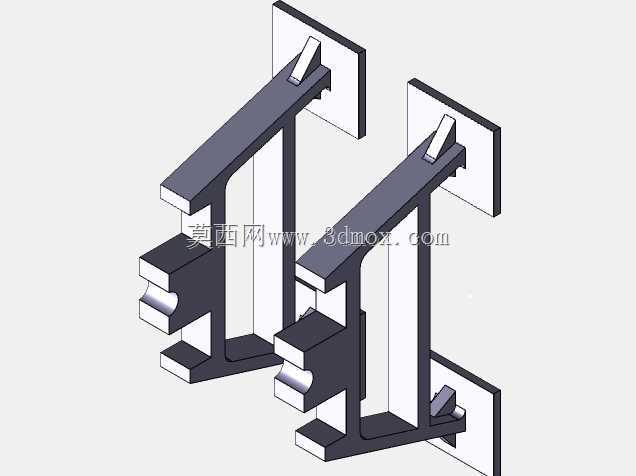

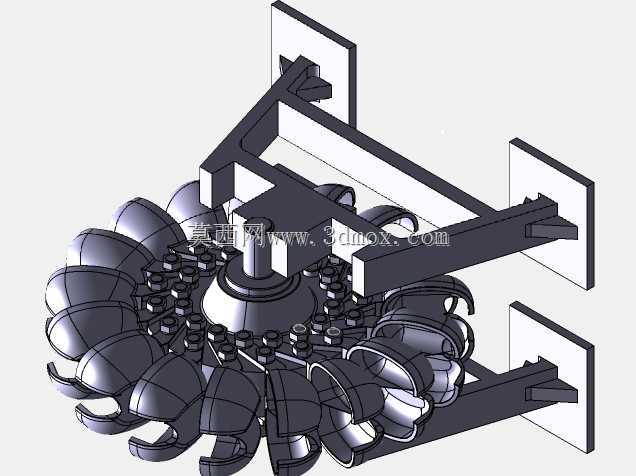

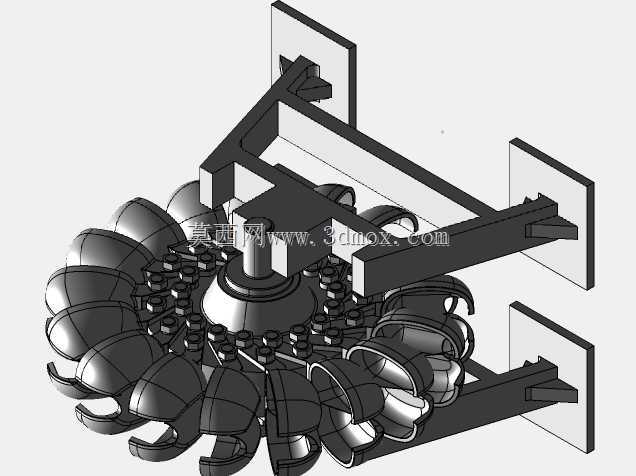

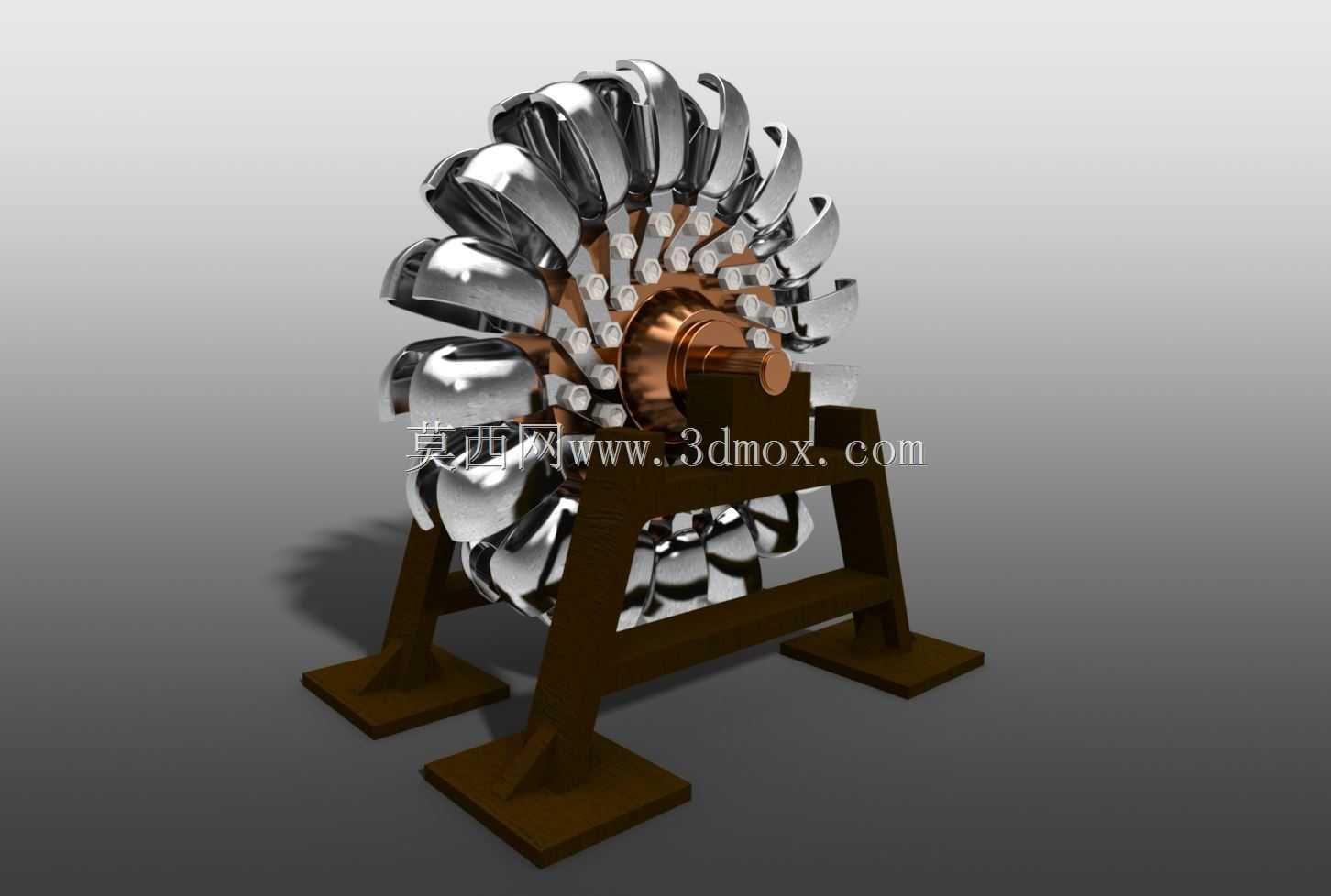

配套的支撑支架采用型钢焊接框架结构，底部设置四个方形安装支脚，每个支脚都预留了地脚螺栓安装孔，可直接固定在水电站厂房的混凝土基础上，支架的跨距与高度经过匹配设计，既保证转轮旋转时与支架、基础留有足够的安全间隙，避免运转过程中出现剐蹭，又能将转轮运转产生的振动均匀传递到基础，降低设备运行的振动幅值与噪音。整体结构的安装边界充分考虑了小型水电站的厂房布置需求，整体占地面积紧凑，不需要额外搭建复杂的埋设基础，安装调试流程简便，后期维护时可直接拆卸水斗进行更换，不需要整体拆解转轮，大幅降低运维成本与停机时间。

在设计过程中，重点平衡了结构强度与水力效率的关系，水斗的进水边缘做了锐化处理，减少水流切入时的阻力，水斗背部的曲面做了导流设计，让做功后的水流能够顺畅排出，不会干扰后续水斗的接水过程；支架的型材选型经过载荷校核，能够承受转轮满负荷运转时的动载荷与极端工况下的水锤冲击力，保证设备在长期连续运行过程中的结构可靠性。
