复古结构水平光束动力引擎装置

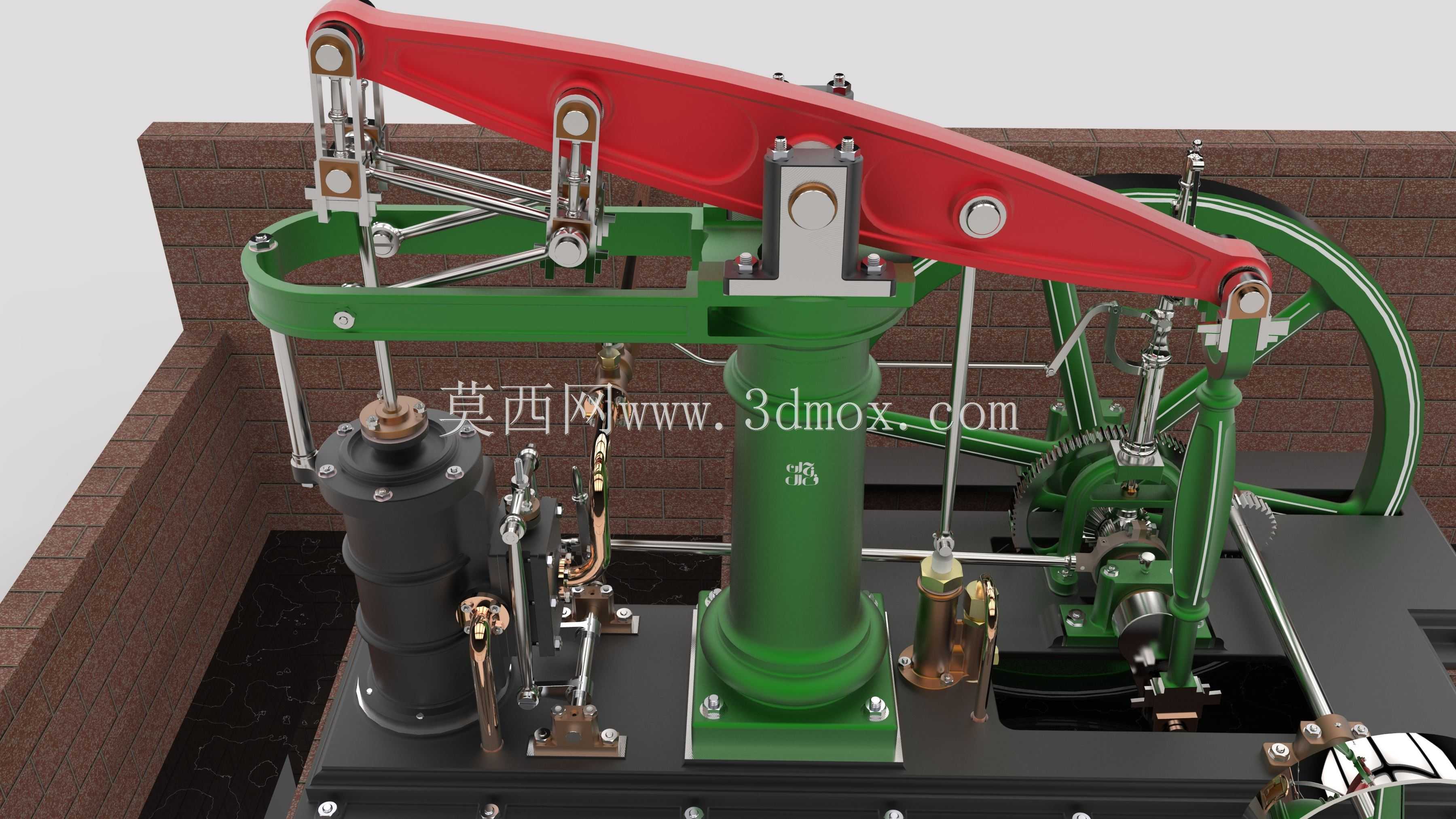

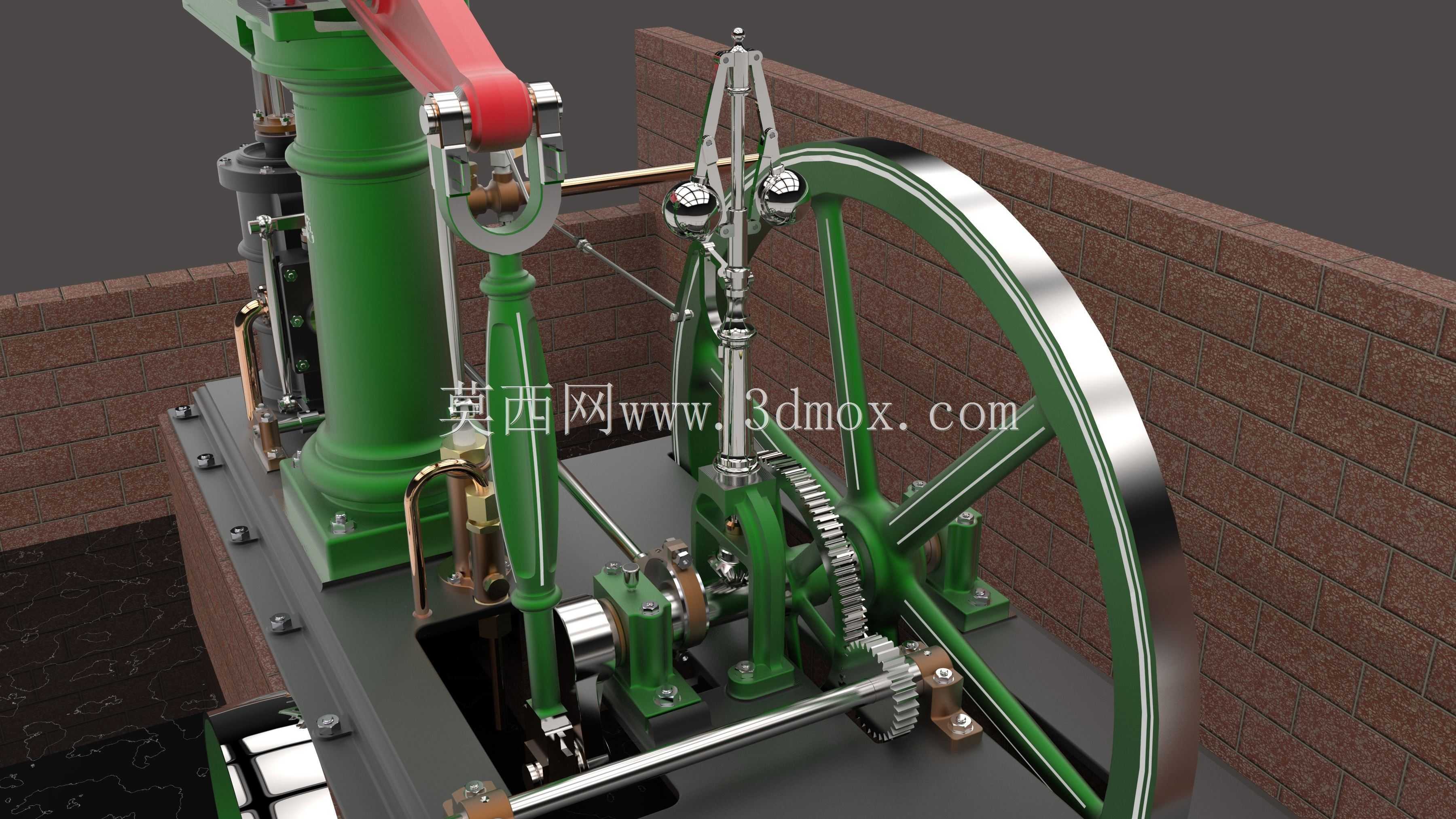

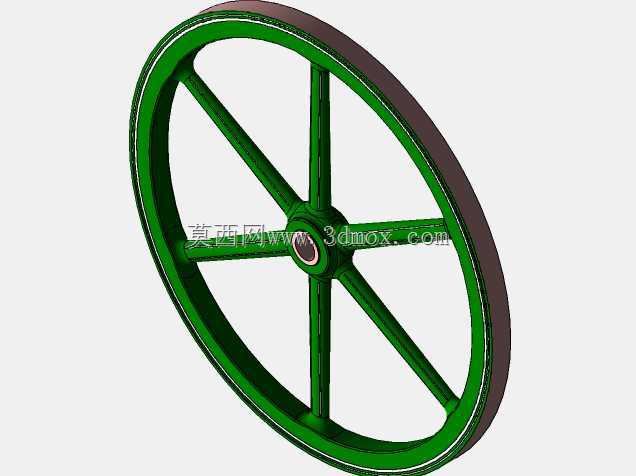

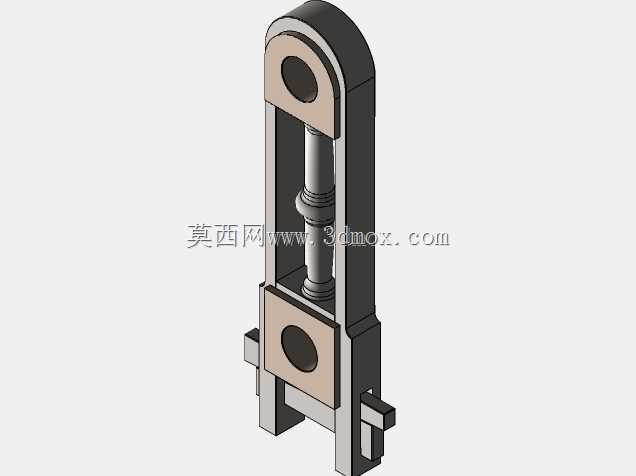

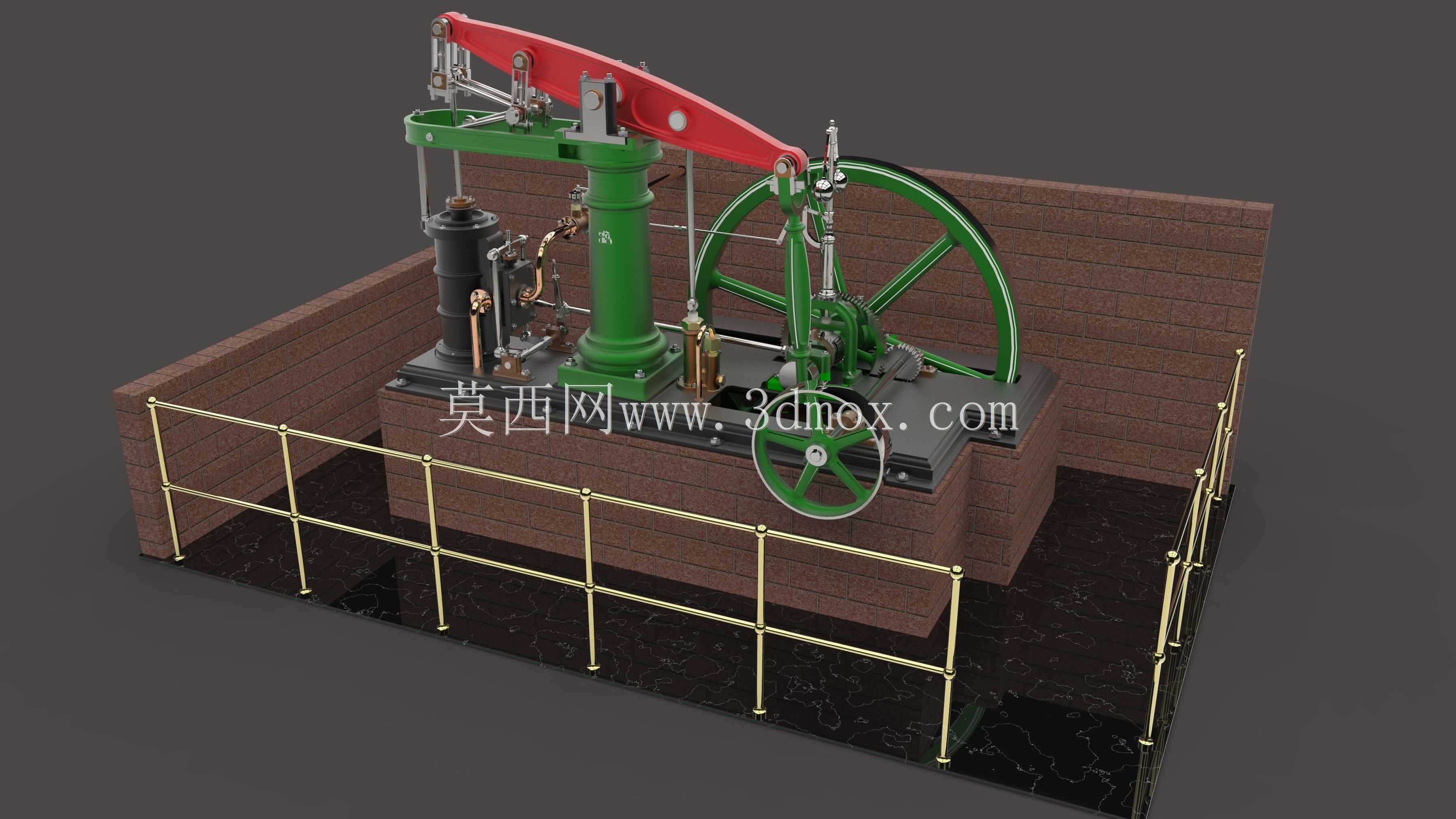

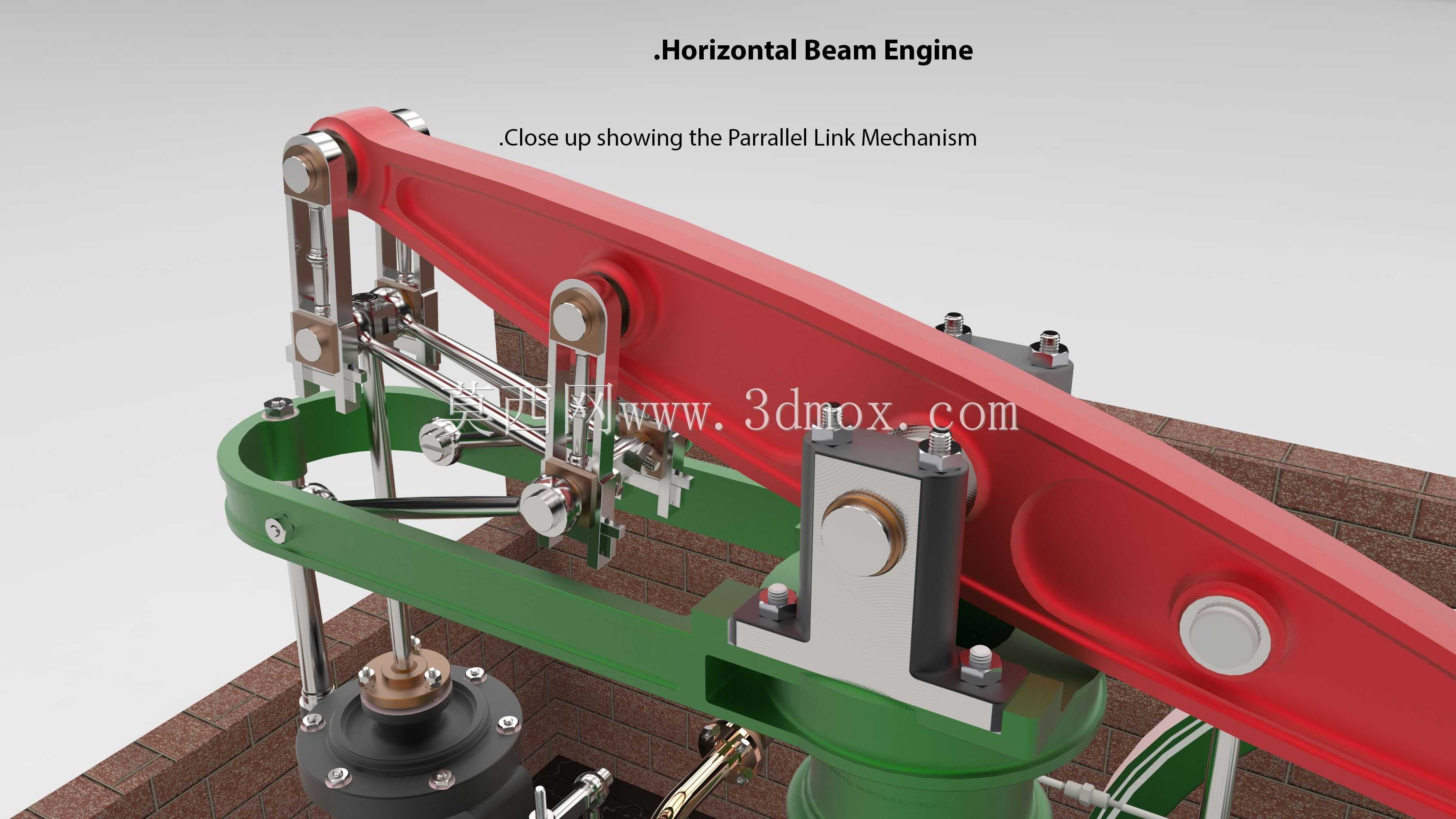

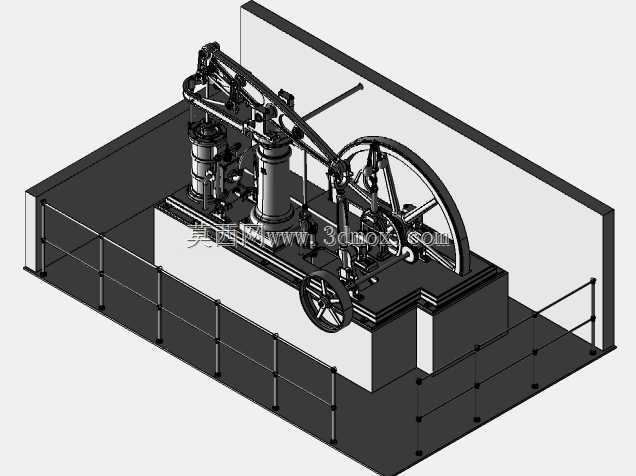

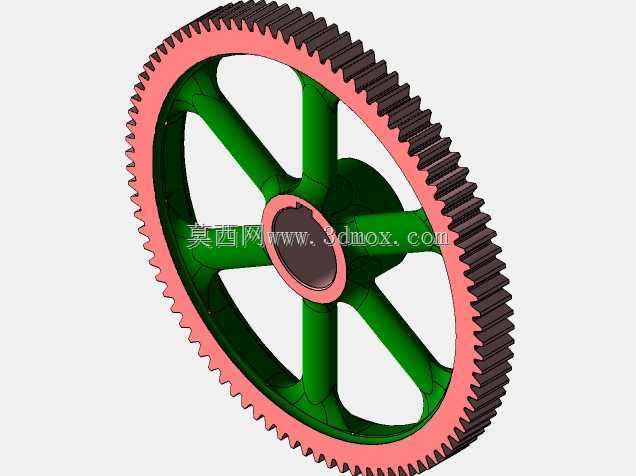

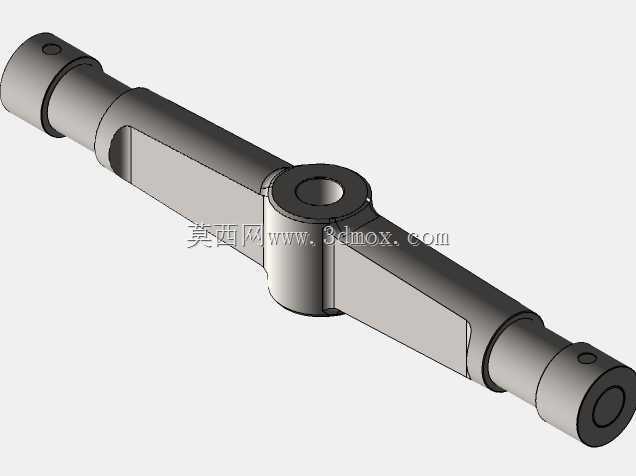

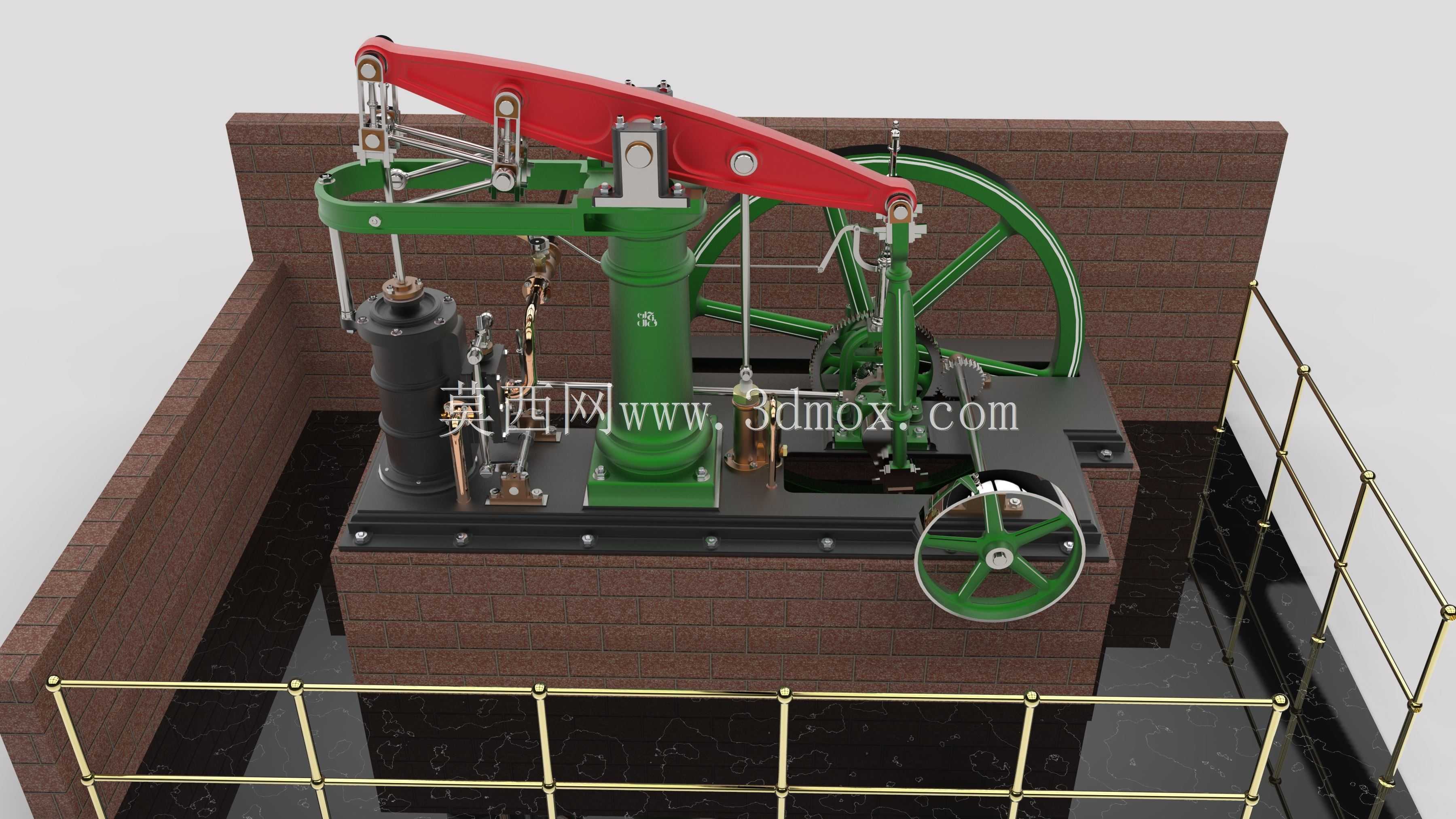

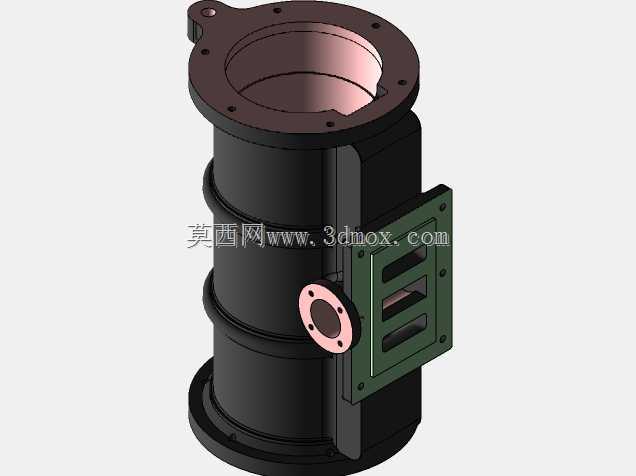

这款水平光束动力引擎属于早期往复式蒸汽动力装置，主要应用于近代工业革命时期的工厂动力供给、小型船舶动力驱动、早期工矿设备动力输出场景，在电力尚未普及的阶段，这类装置是生产场景中核心的动力来源，可通过蒸汽压力转换为旋转机械能，为配套的加工设备、抽水装置、轻载运输器械提供稳定的动力输出。装置核心采用横梁式传动结构，顶部的红色水平摇臂作为动力传导的核心构件，将立式气缸的直线往复动力通过铰接连杆传递至侧方的飞轮与齿轮传动组，完成直线运动到旋转运动的转换，整体传动路径经过多轮铰接点优化，可有效降低动力传导过程中的损耗，同时侧方配置的大直径飞轮可储存转动惯量，保障动力输出的平顺性，避免往复运动带来的转速波动。设计过程中充分考虑了早期机械加工的工艺特性，所有支撑构件采用铸铁材质的立式立柱与框架结构，气缸部位采用密封式耐压腔体设计，配套的铜质管路构件负责蒸汽的输送与冷凝回路导通，各铰接转动部位都预留了润滑注油结构，可在长期运行过程中降低转动副的磨损。整体装置安装在平整的金属基座上，基座预留了对应各部件的固定安装孔位，安装边界需预留侧方飞轮转动的安全空间，以及上方摇臂摆动的竖向活动余量，整体结构的重心集中在中部立式支撑柱位置，安装时仅需保障基座水平固定，即可避免运行过程中的振动偏移。装置的管路布局沿支撑构件侧面排布，既避免了运动构件的干涉，也方便日常运行中的管路检修与密封件更换，各传动齿轮组采用外露式布局，方便操作人员观察齿轮啮合状态，及时添加润滑脂保障传动顺畅，这类结构的动力装置在低转速工况下可输出较大扭矩，适配需要低速大动力的生产作业场景，整体结构的可维护性较强，大部分构件都可通过常规机加工方式制作替换，适配早期工业生产的配件加工能力。
