曲柄摇杆式往复传动动力装置结构设计

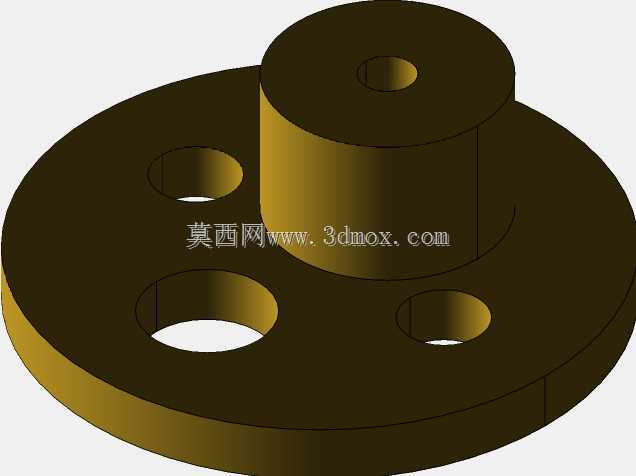

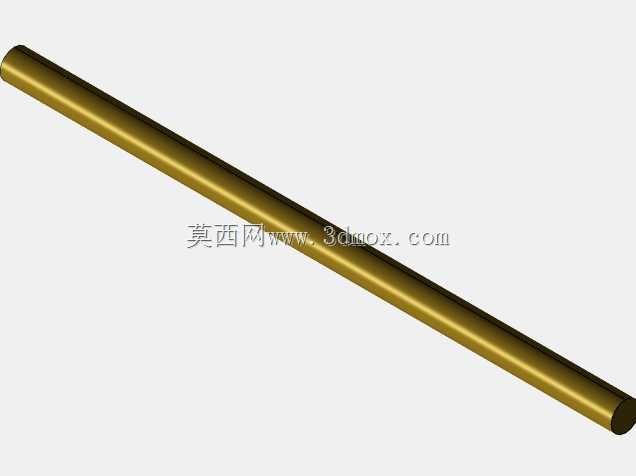

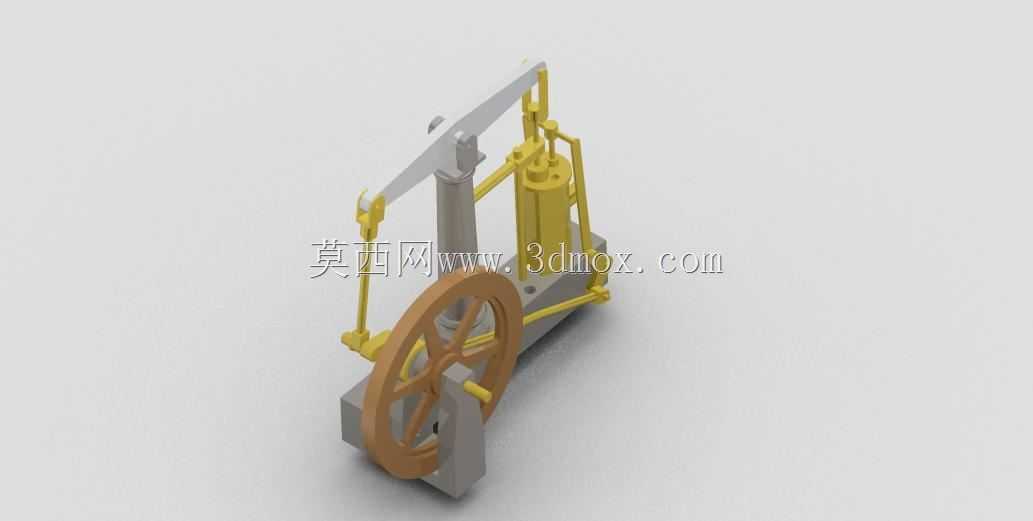

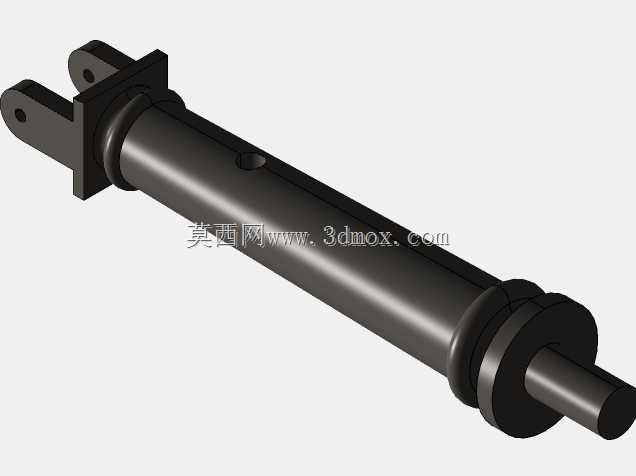

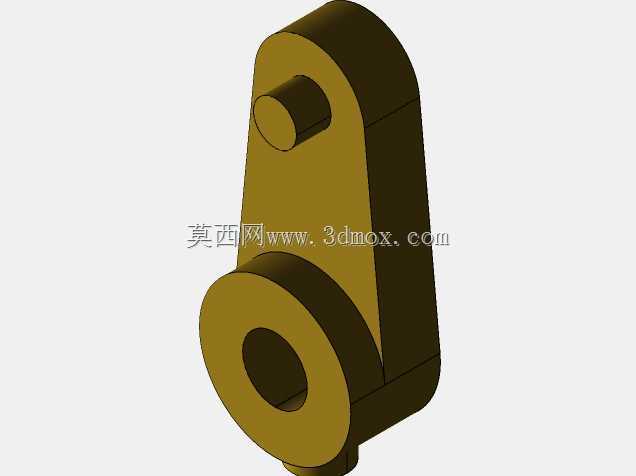

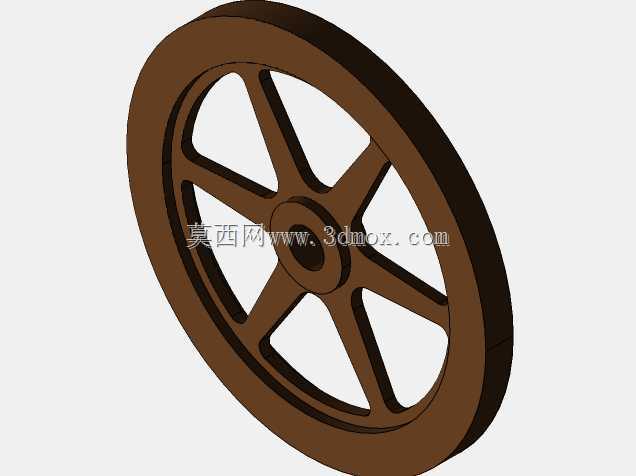

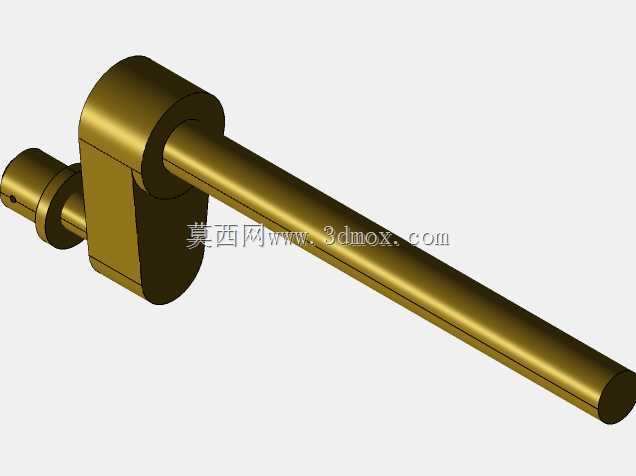

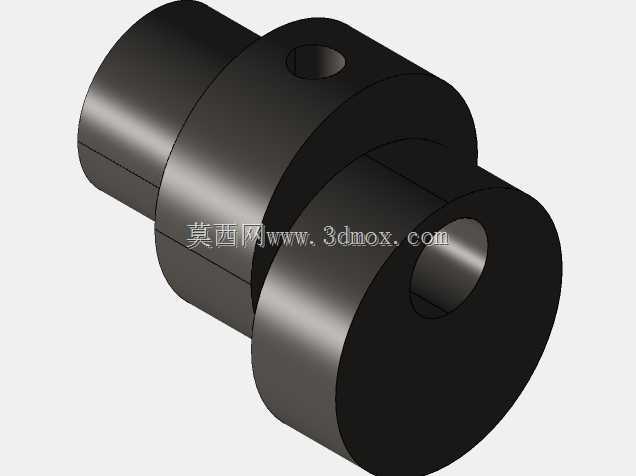

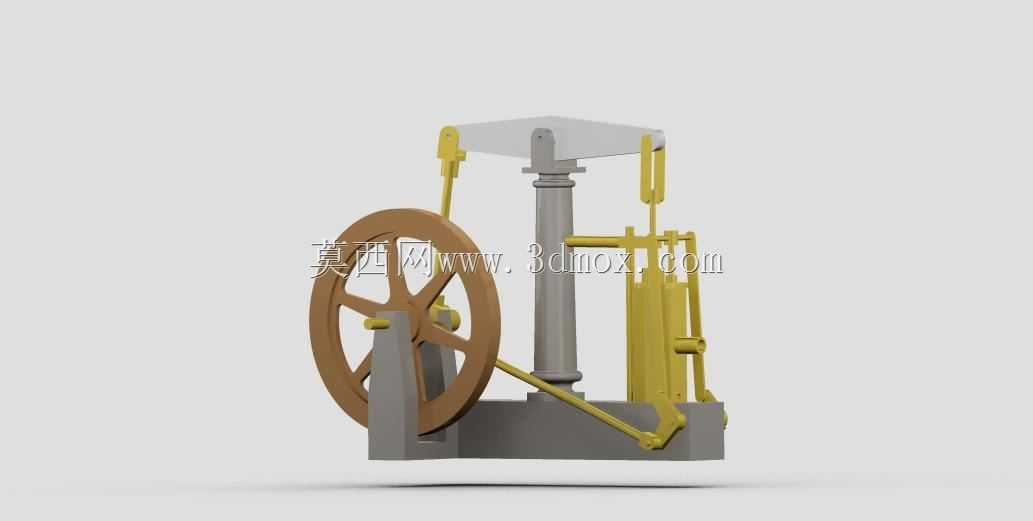

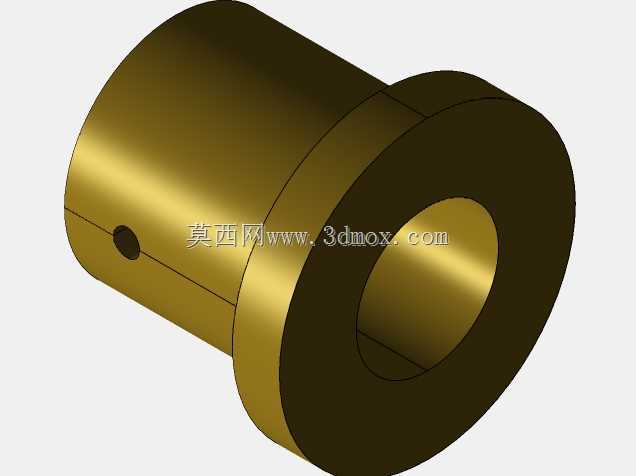

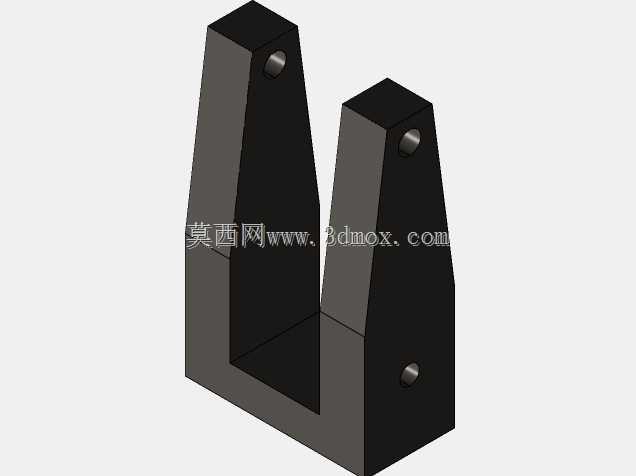

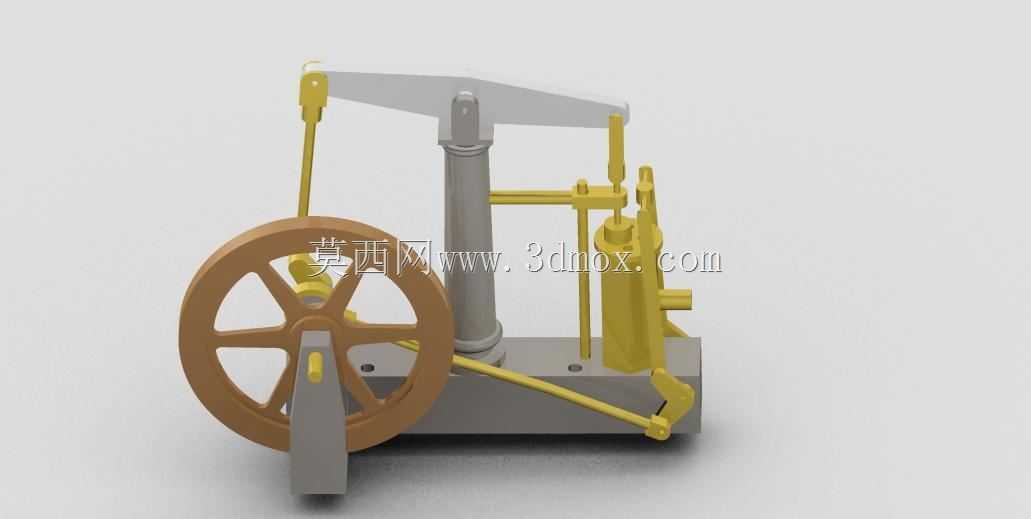

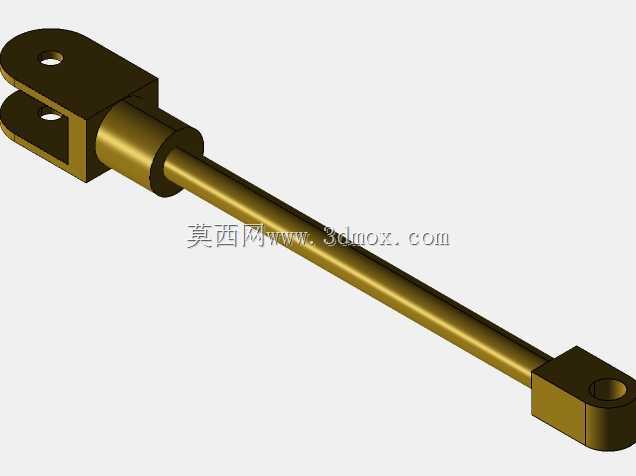

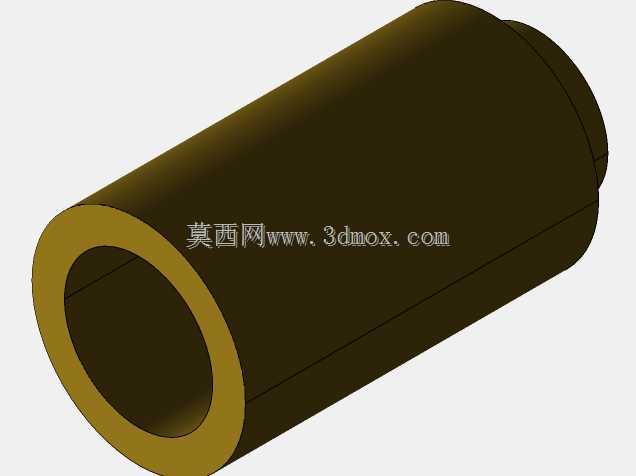

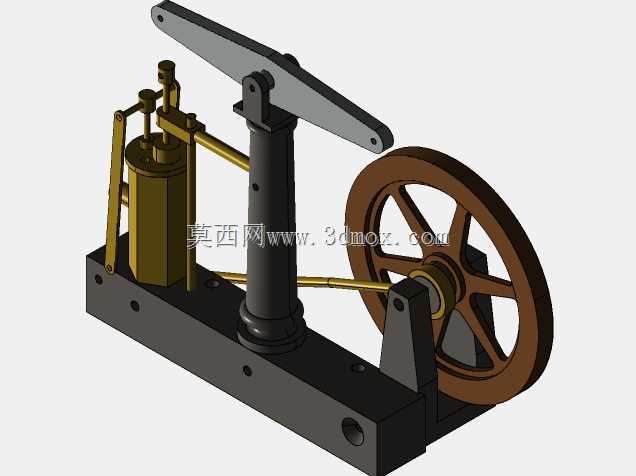

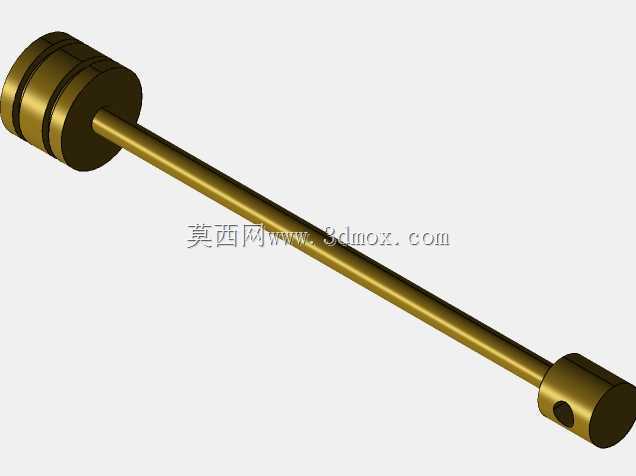

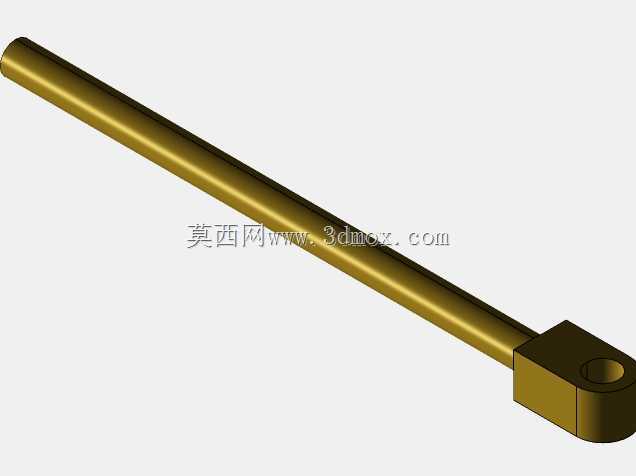

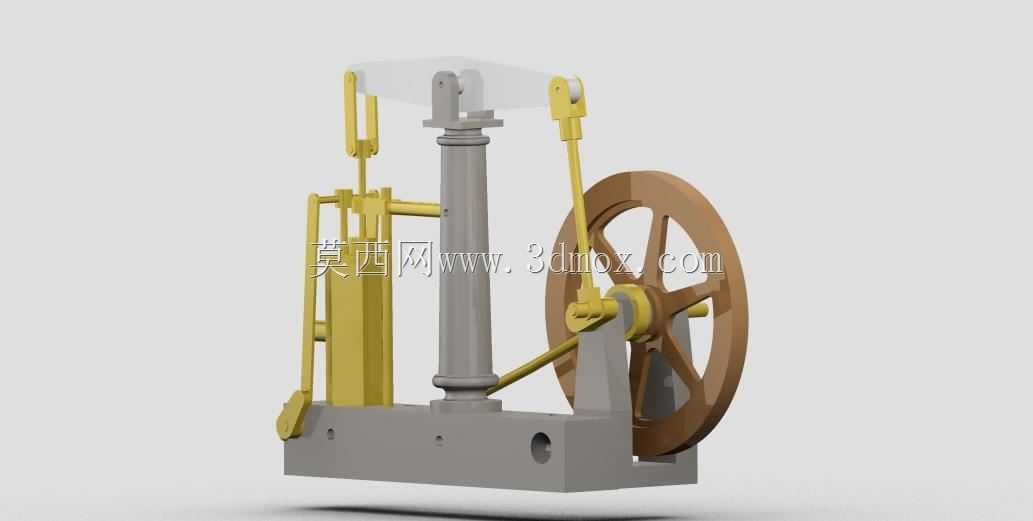

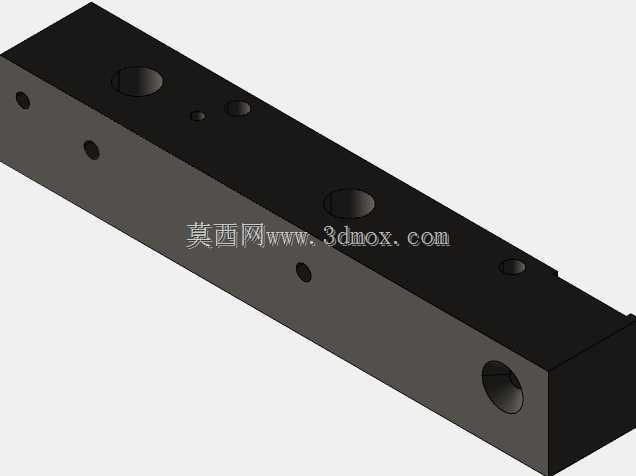

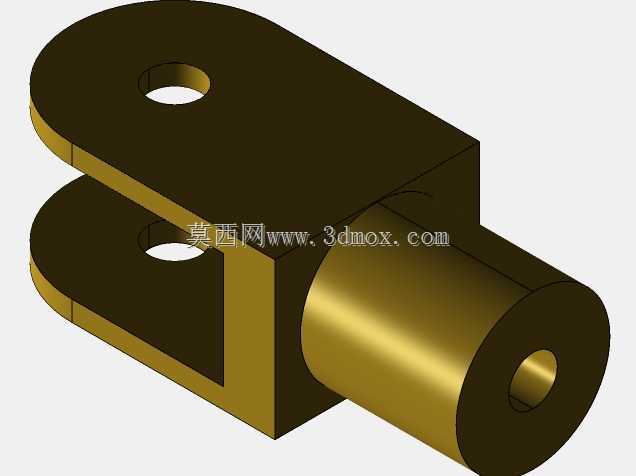

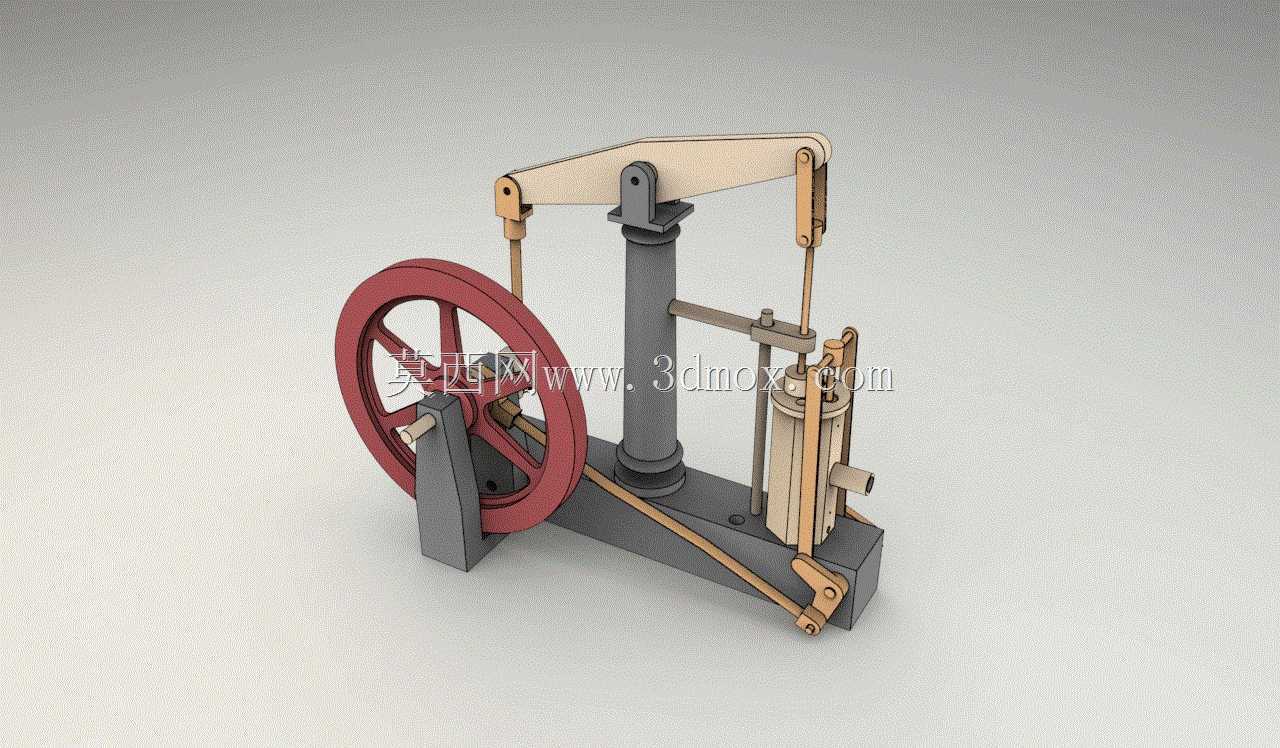

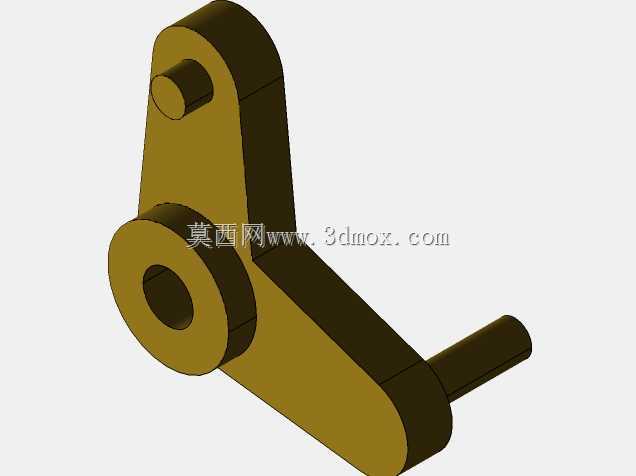

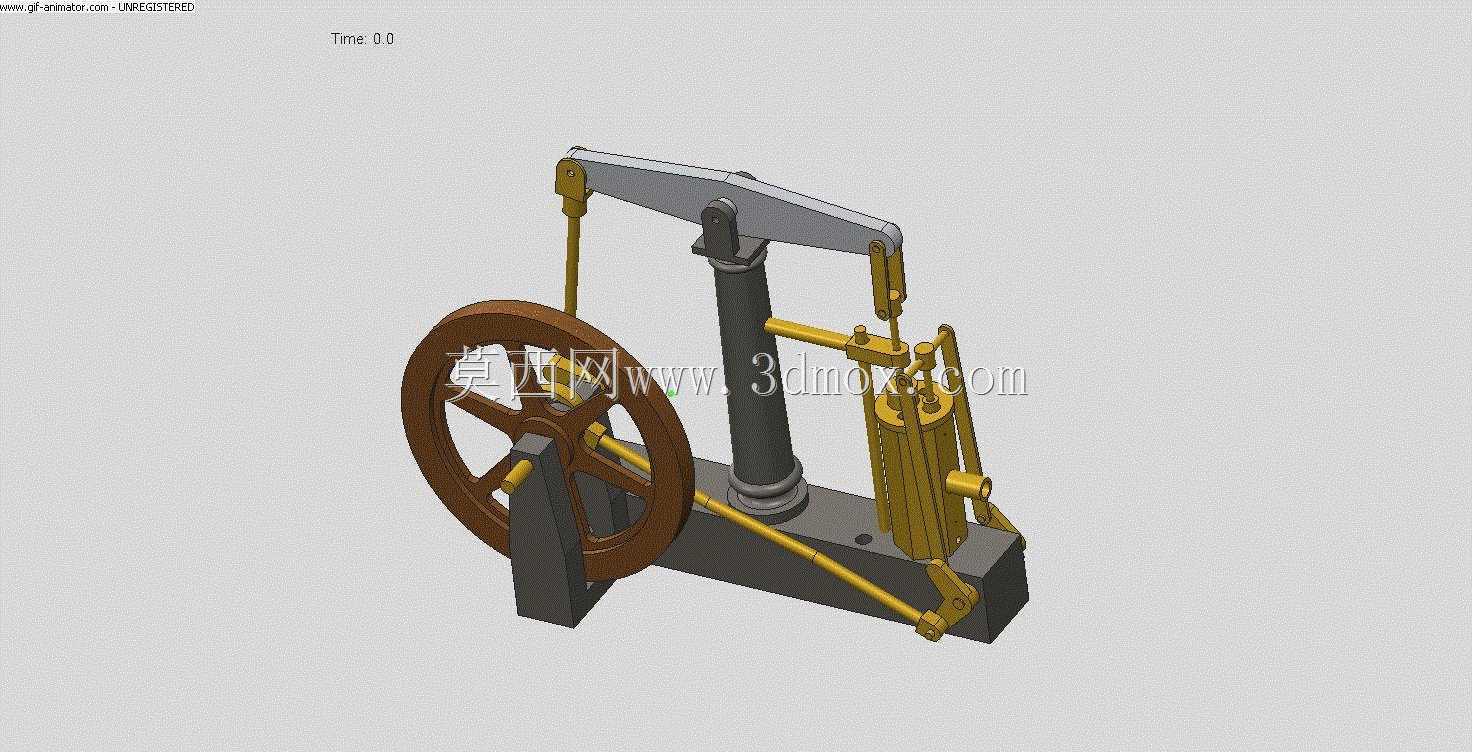

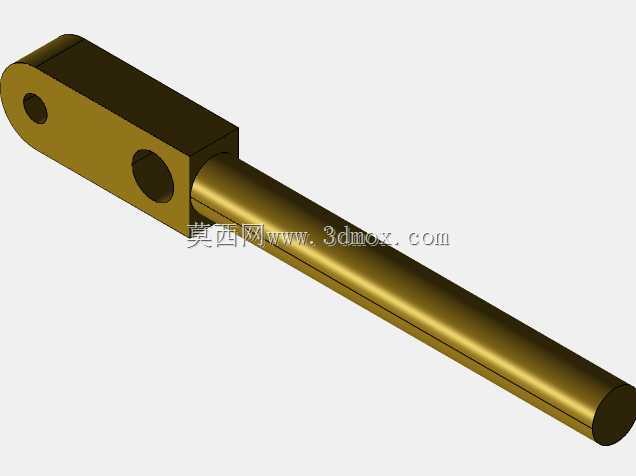

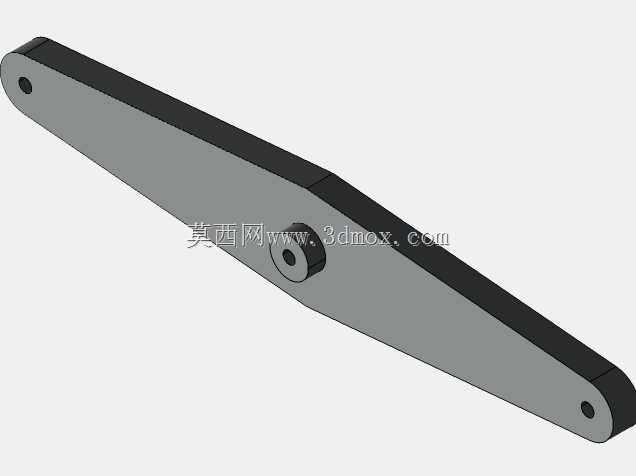

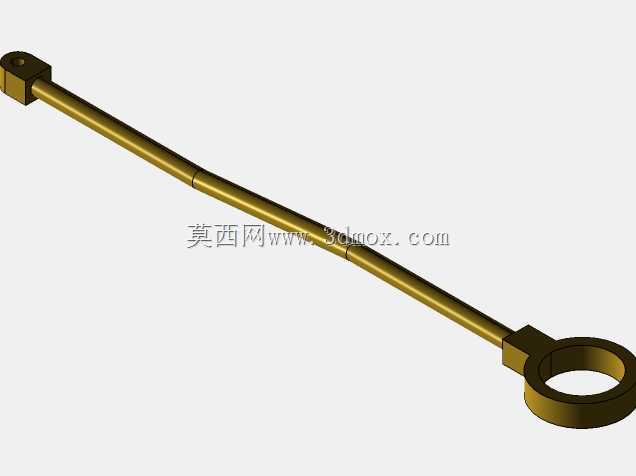

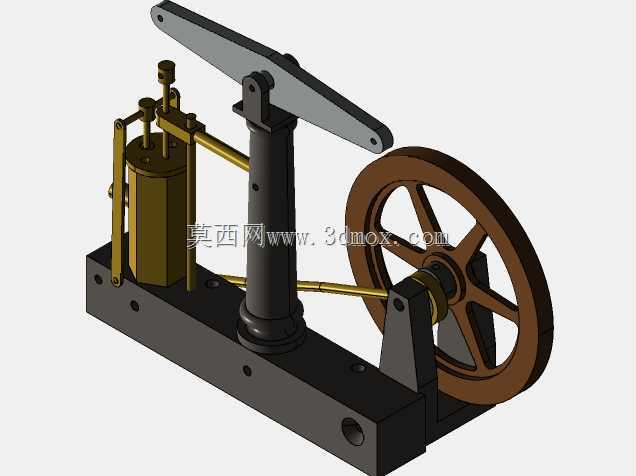

该动力传动装置可广泛应用于小型动力演示教学、微型流体泵送设备、低功率往复式作业机具等场景，核心功能是将旋转运动与直线往复运动实现双向可逆转换，既可以通过飞轮端输入旋转扭矩带动活塞端完成往复抽吸、冲压动作，也可通过活塞端输入往复压力驱动飞轮输出连续旋转扭矩，适配小功率工况下的动力传递需求。整套装置采用对称式立式布局，底部为一体化铸造的矩形安装基座，基座上预留了四个沉头安装孔位，可直接通过螺栓固定在作业台面或设备机架上，安装边界规整，无需额外定制转接支架，整体重心沿基座中心垂线分布，高速运转时可有效降低侧向振动幅度。设计过程中优先考虑机构运动的死点规避问题，在动力输入侧配置大直径辐条式飞轮，依靠飞轮自身的转动惯量储存动能，带动曲柄顺利越过连杆与曲柄共线的死点位置，保证机构连续运转无卡滞；传动链路采用多组铰接式连杆结构，摇杆横梁与立式导向柱采用间隙配合，可沿立柱做精准的上下直线运动，避免横向窜动带来的部件磨损。气缸组件采用立式单缸布局，活塞与连杆采用铰接连接，可将活塞的直线往复运动精准传递至摇杆机构，再通过中间传动连杆带动曲柄与飞轮做连续旋转运动，整套传动链路的铰接点均配置了耐磨衬套结构，可长期承受往复交变载荷，降低铰接位置的磨损速率。装置的外露传动部件布局清晰，各运动部件之间预留了足够的安全间隙，运转过程中不会出现部件干涉问题，同时外露的结构形式可直观展示曲柄摇杆机构的运动原理，也可作为机械原理教学的演示教具使用，帮助学习者直观理解往复运动与旋转运动的转换逻辑。在尺寸设计上，飞轮直径大于曲柄回转直径，可在较低输入转速下获得足够的转动惯量，降低运转过程中的转速波动；立式导向柱的有效导向长度大于摇杆的最大行程，可保证横梁运动全程都有足够的导向支撑，避免出现偏磨卡滞；基座的长宽尺寸大于上部所有运动部件的最大回转半径，安装后所有运动部件均不会超出基座边界，可适配紧凑的安装空间需求。整套结构没有冗余的复杂部件，加工装配难度低，维护时仅需定期对各铰接点加注润滑脂即可保证长期稳定运转，适合小功率、低转速的动力传递场景使用。
