轻型飞机机身桁架框架结构设计

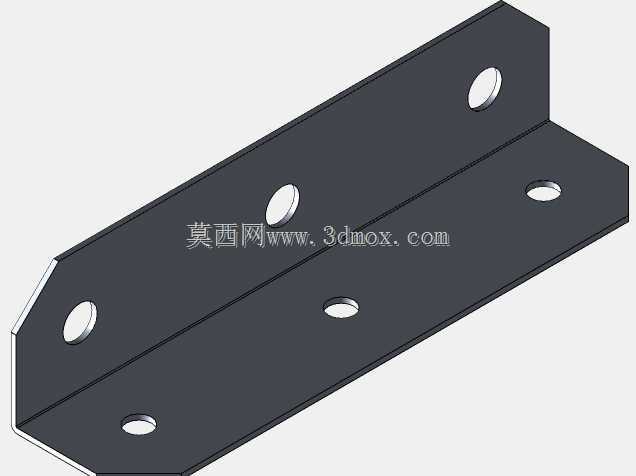

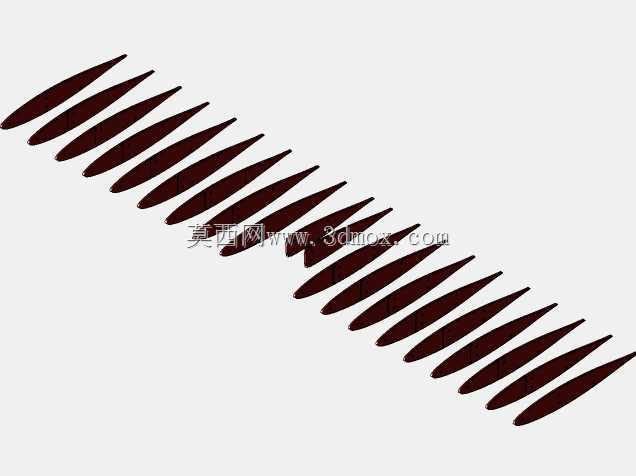

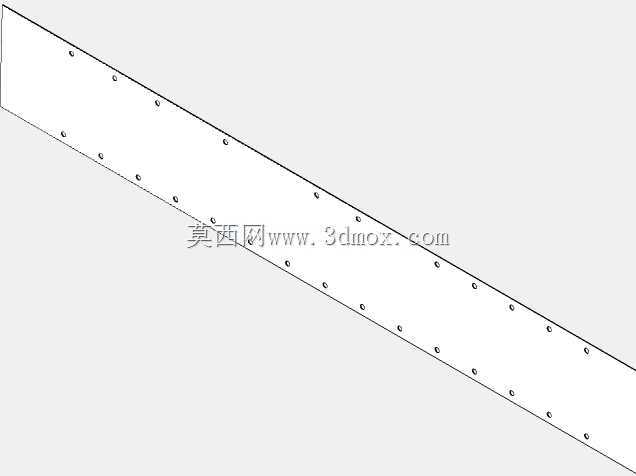

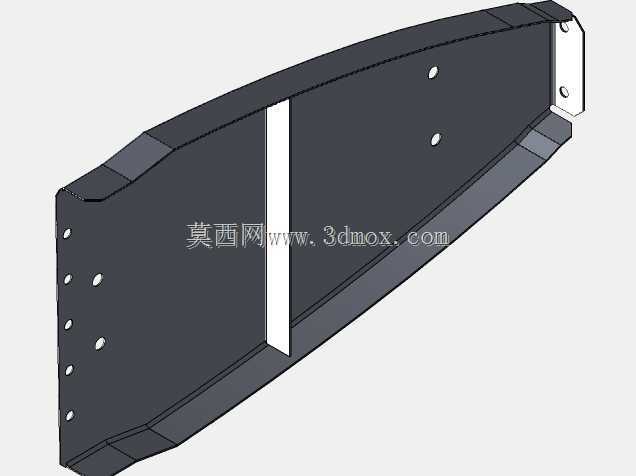

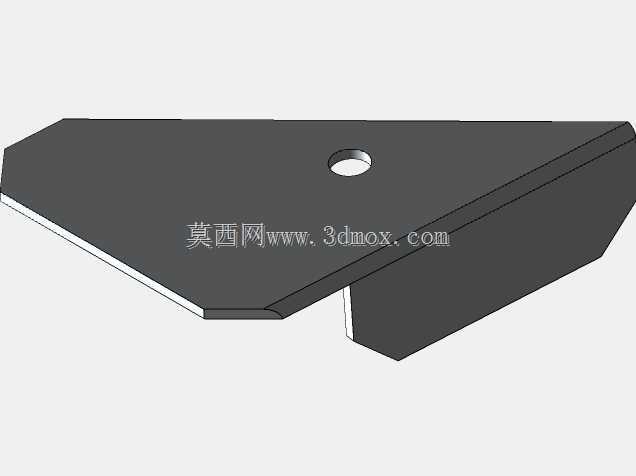

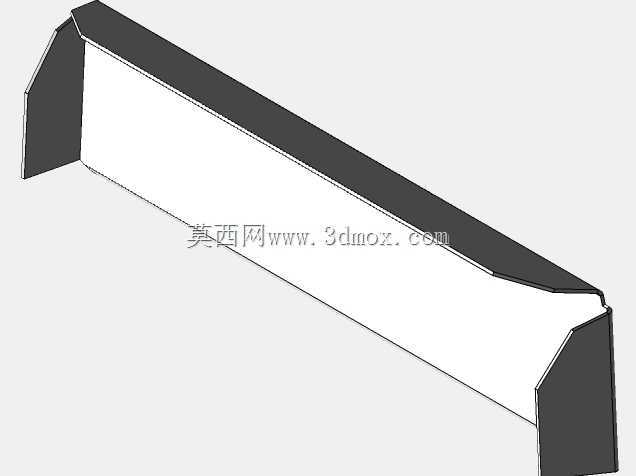

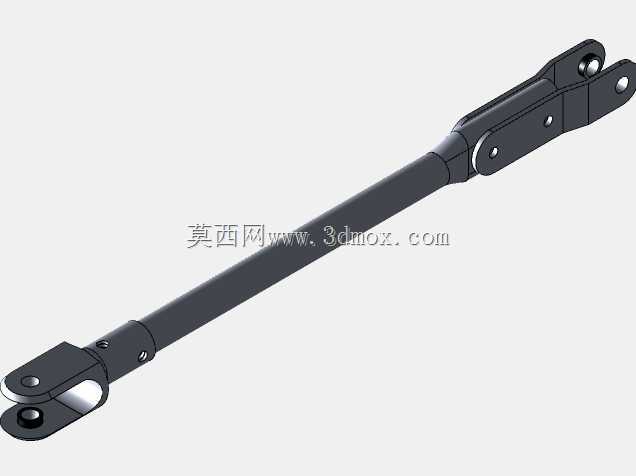

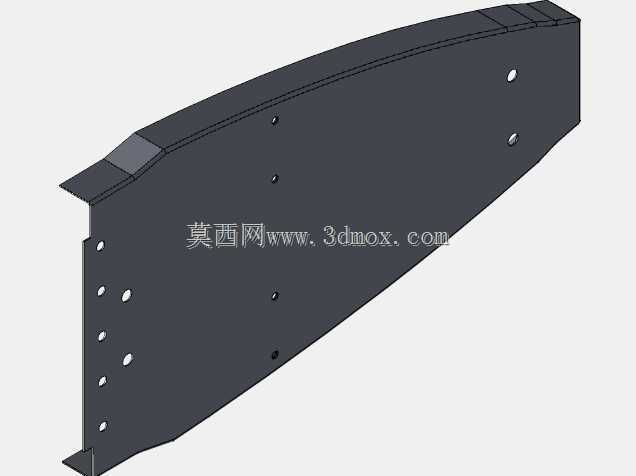

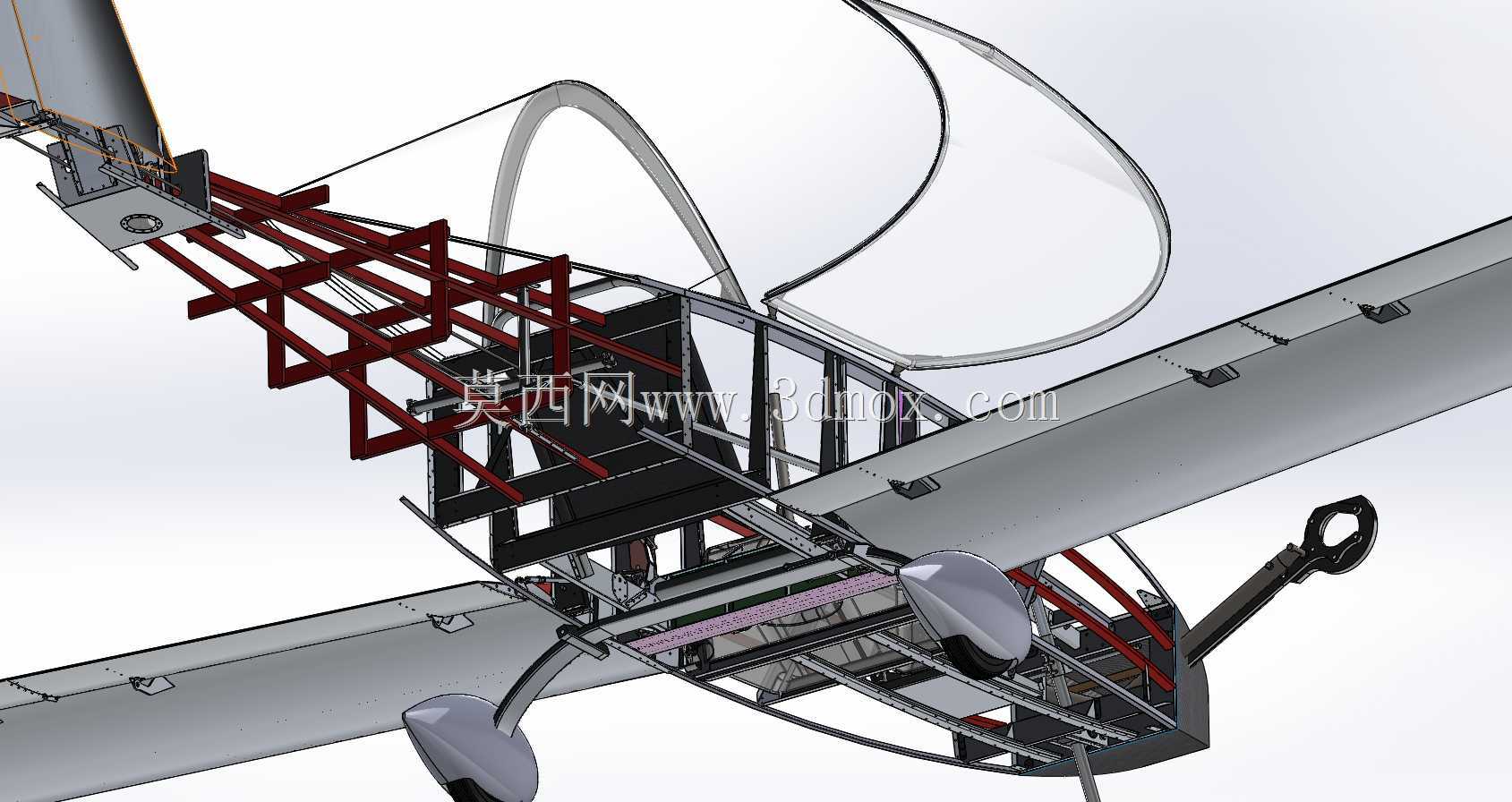

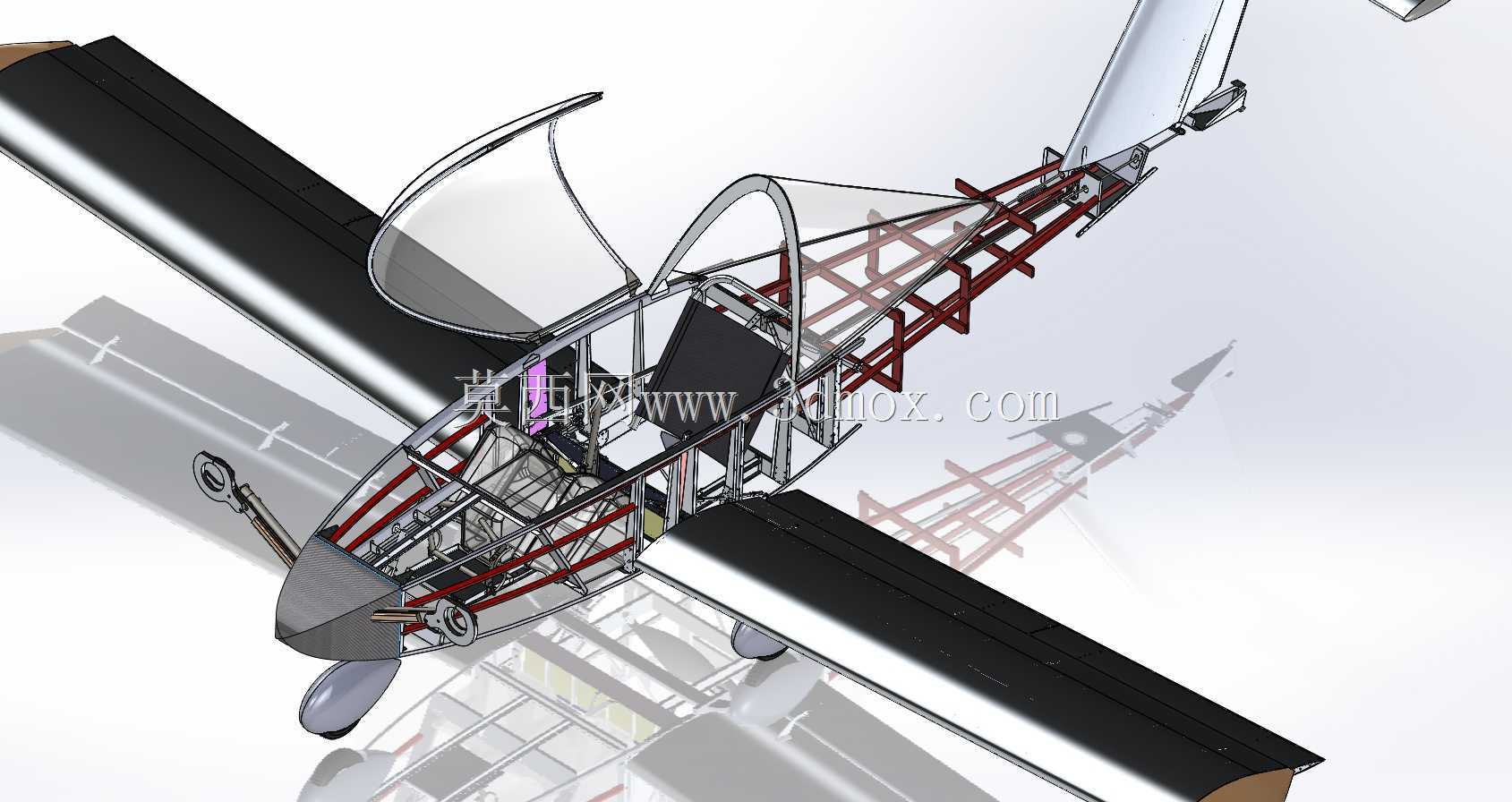

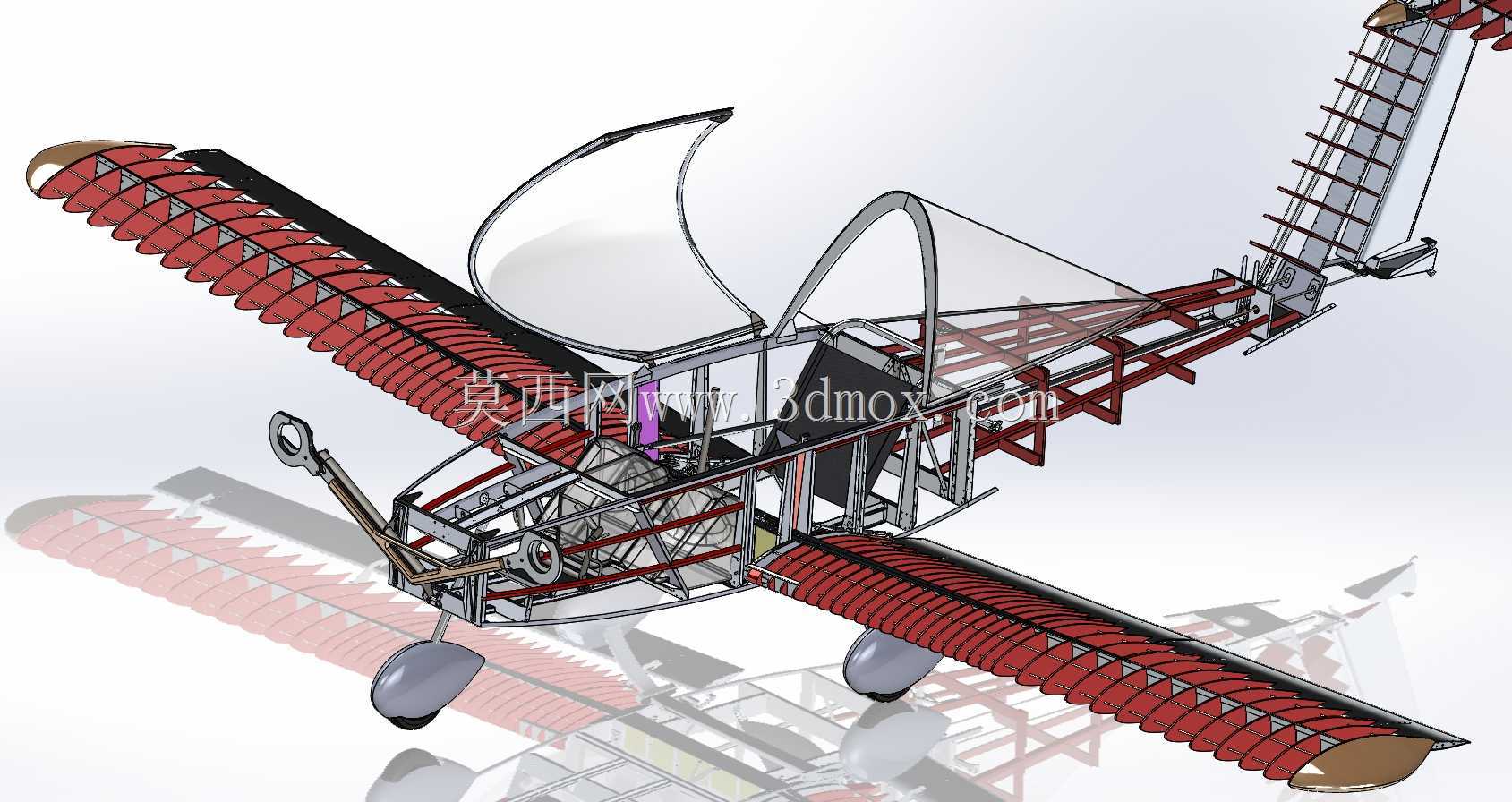

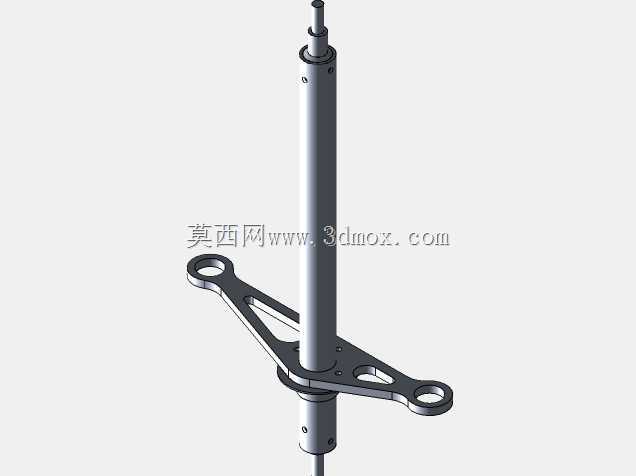

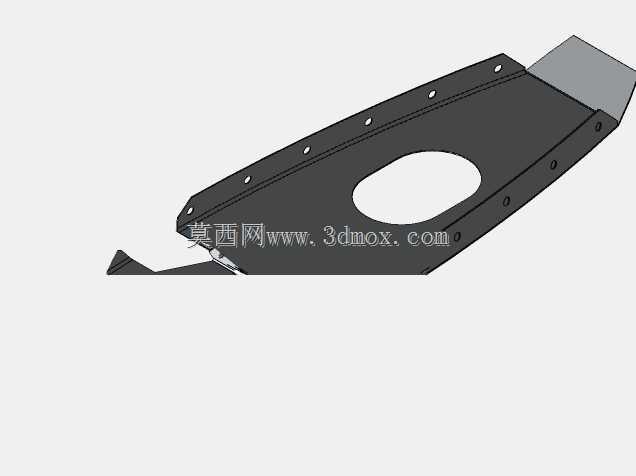

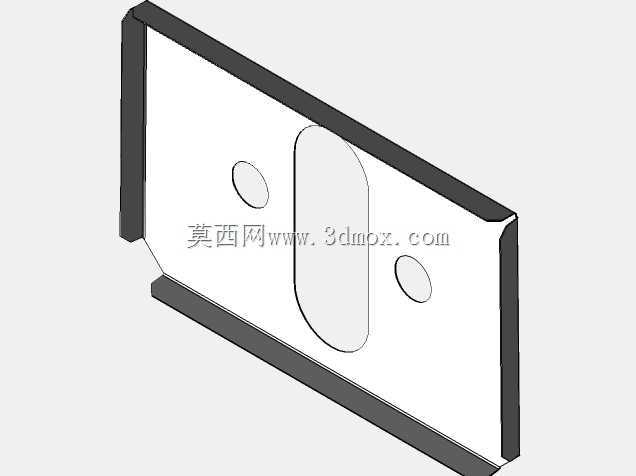

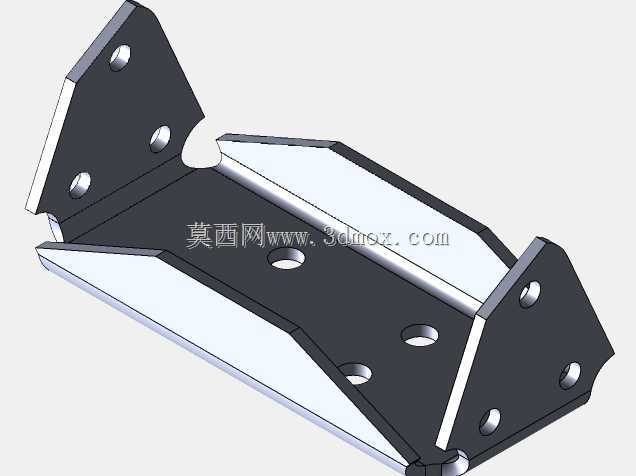

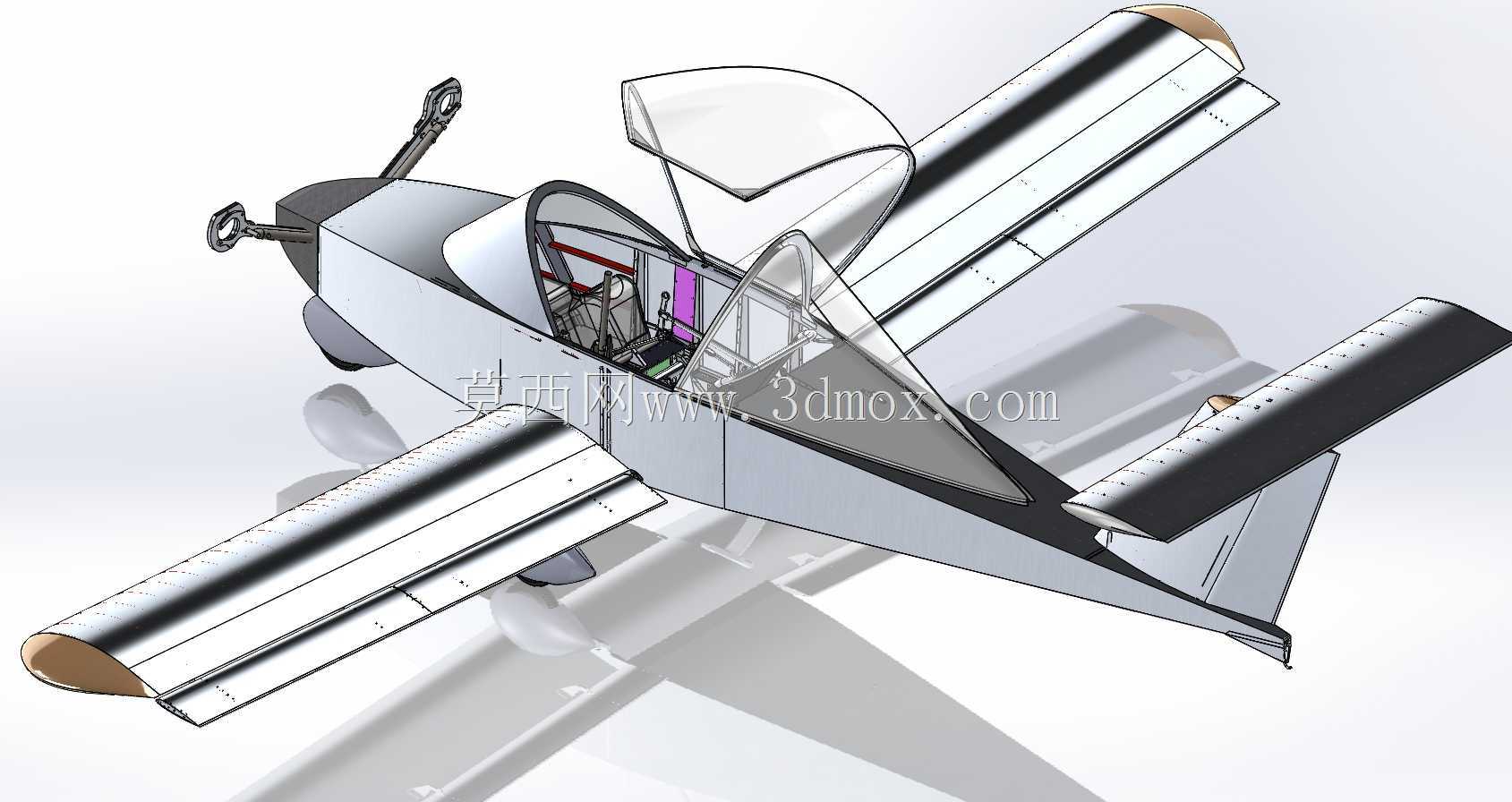

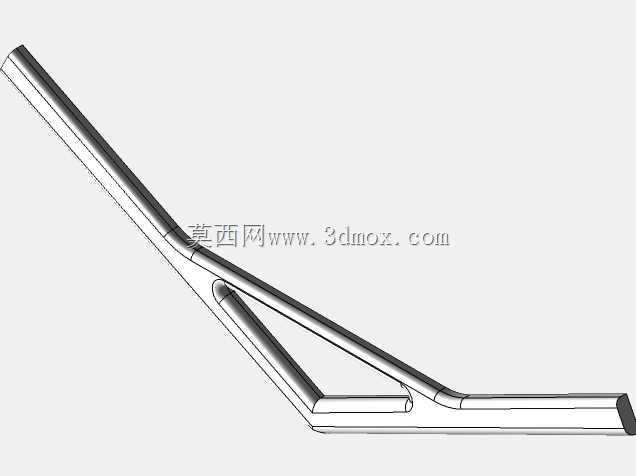

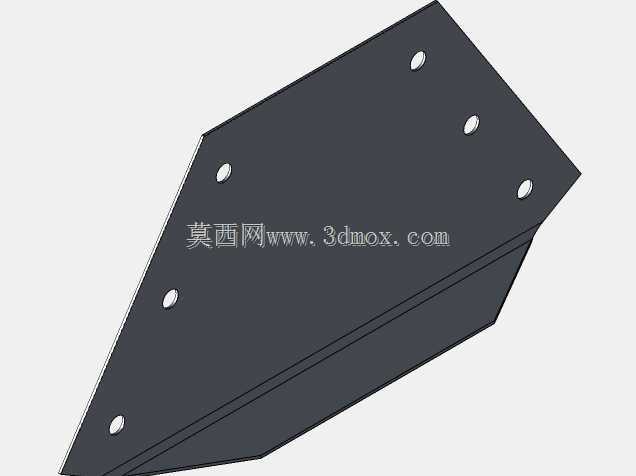

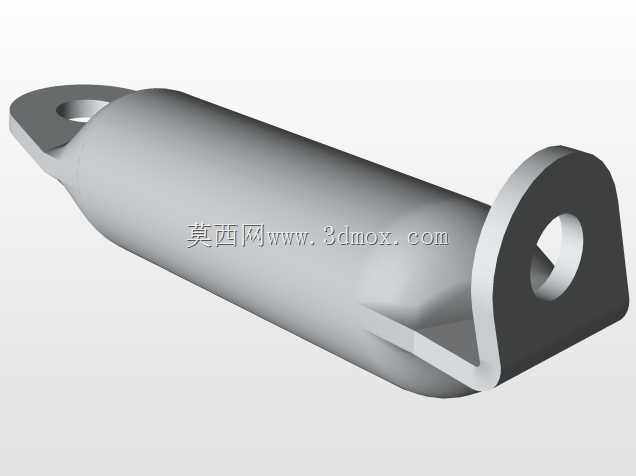

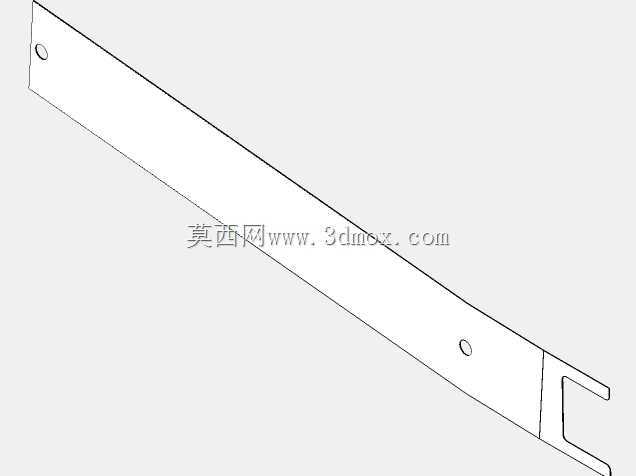

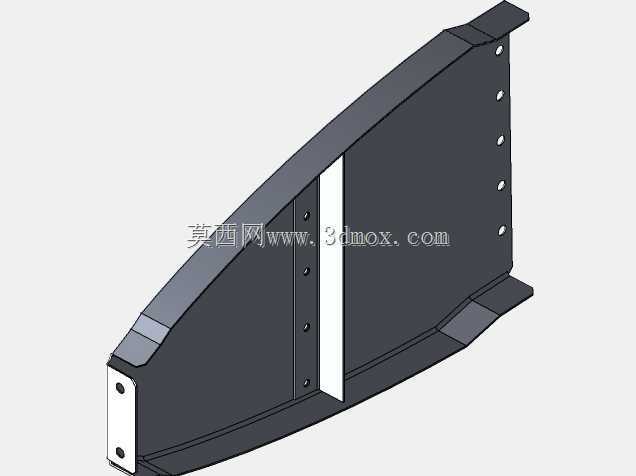

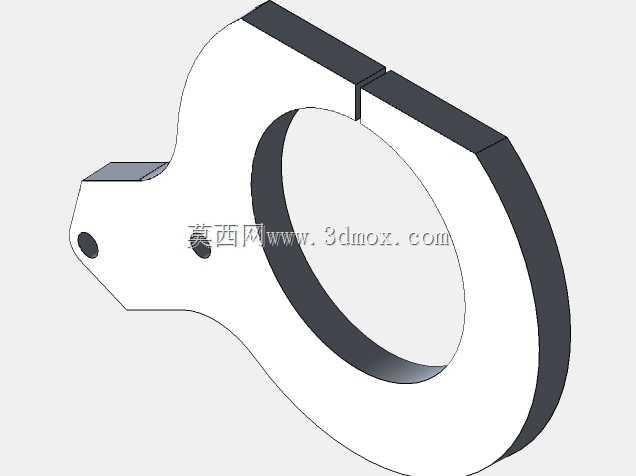

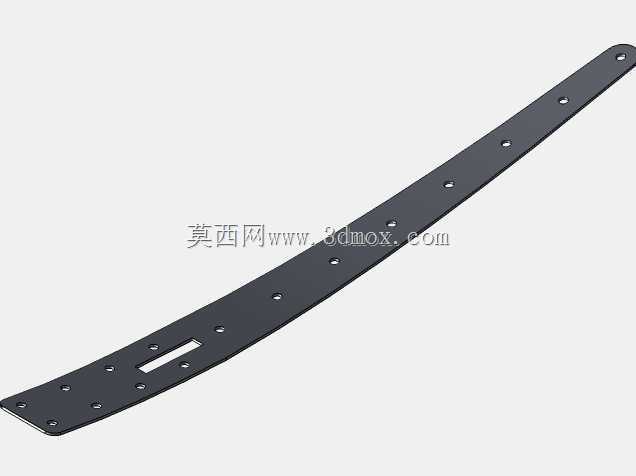

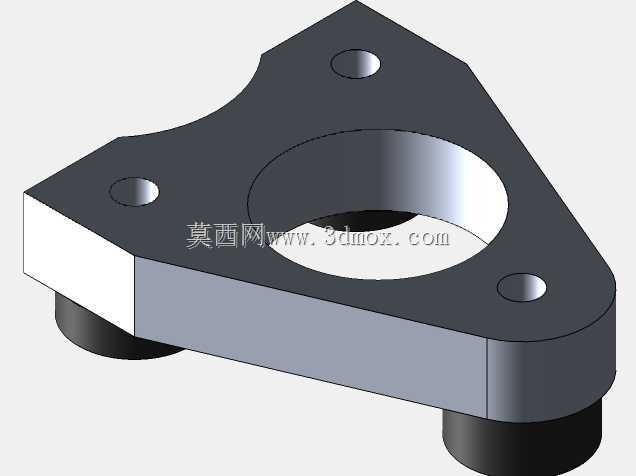

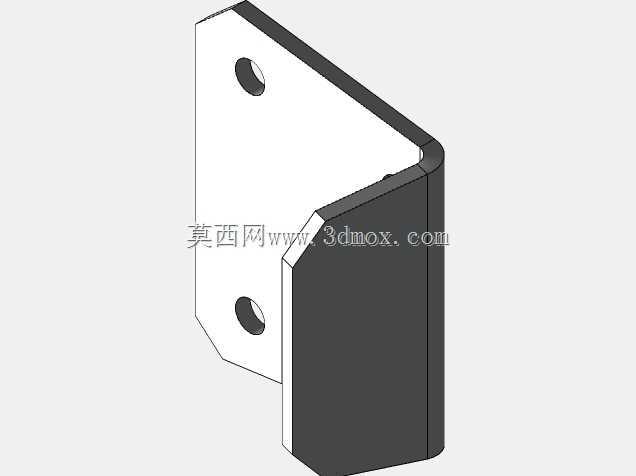

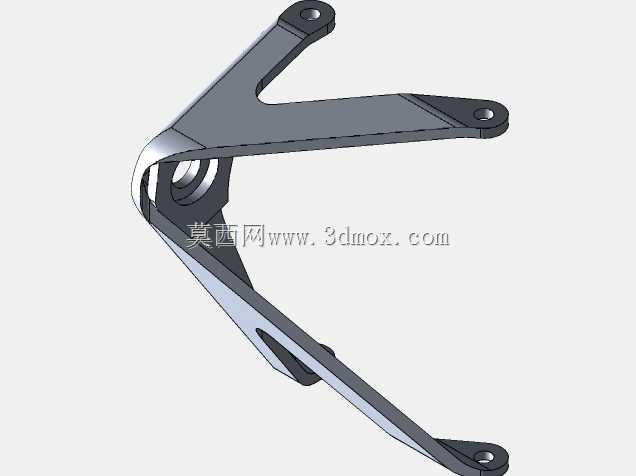

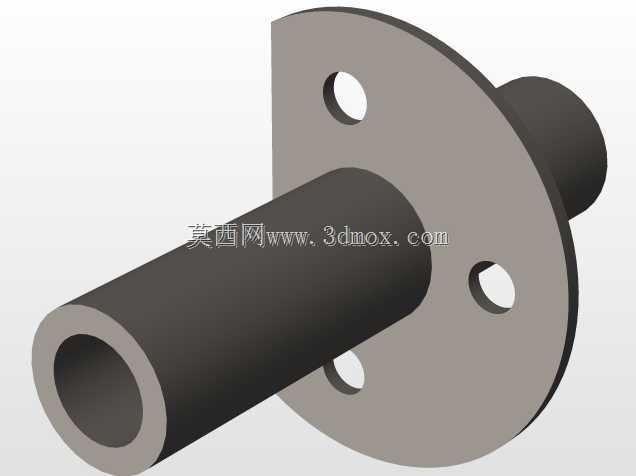

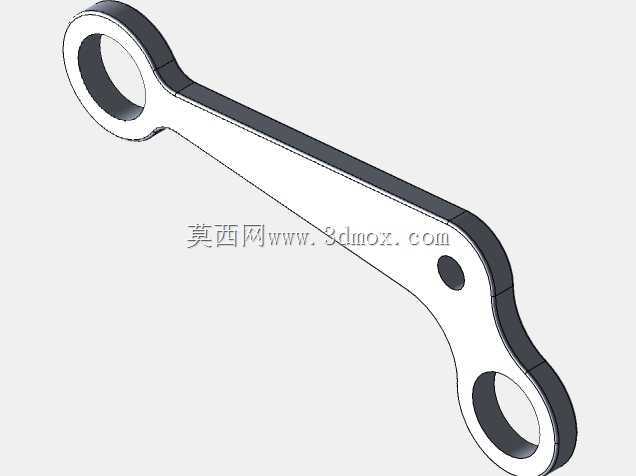

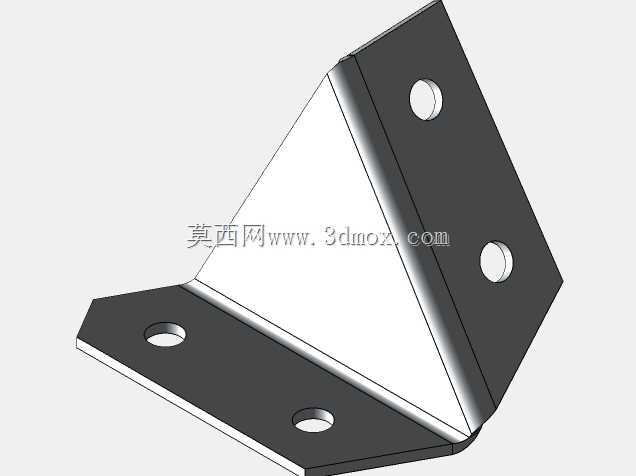

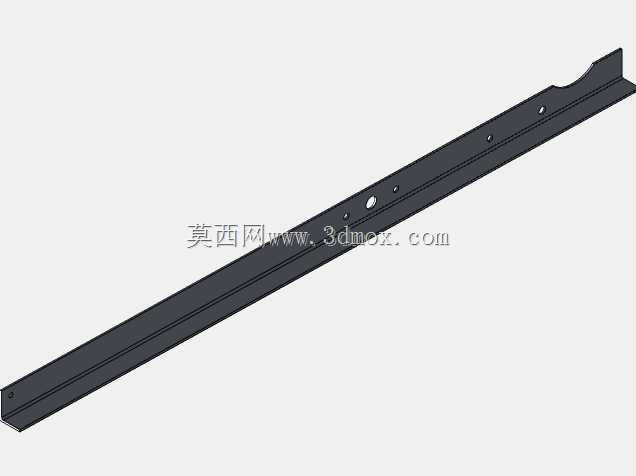

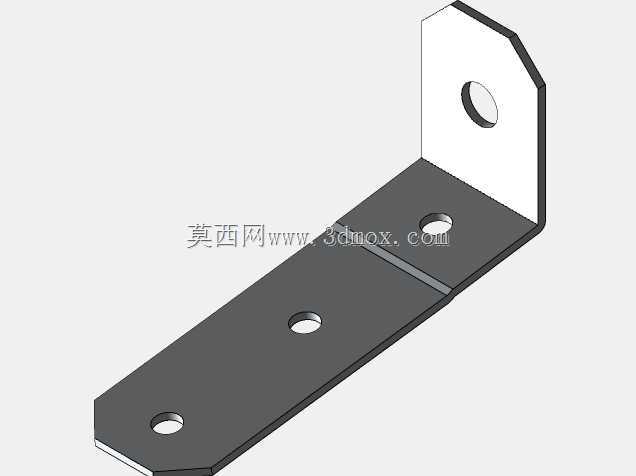

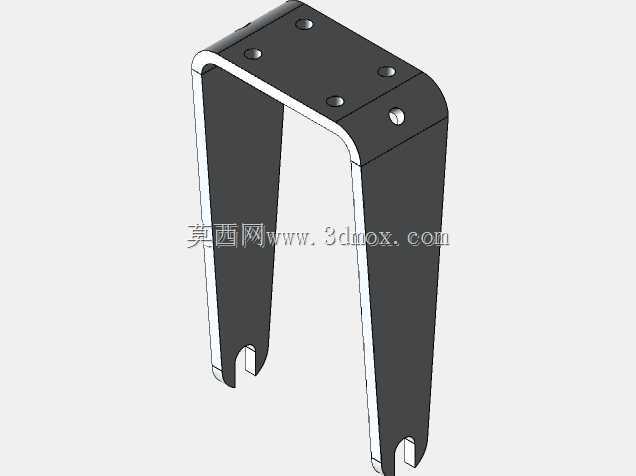

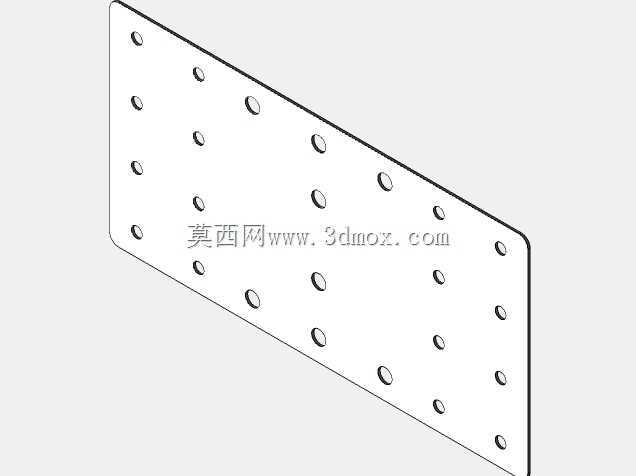

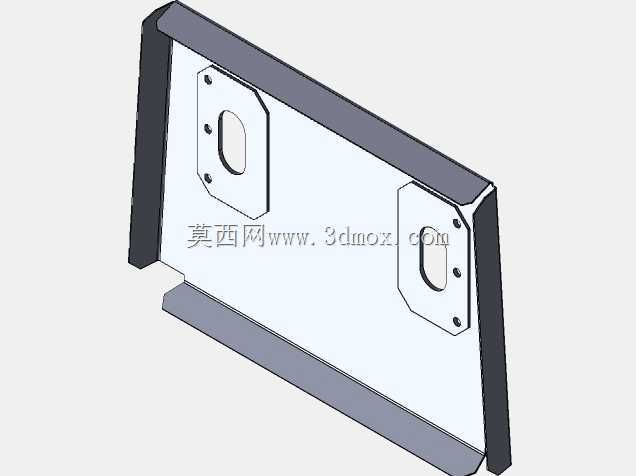

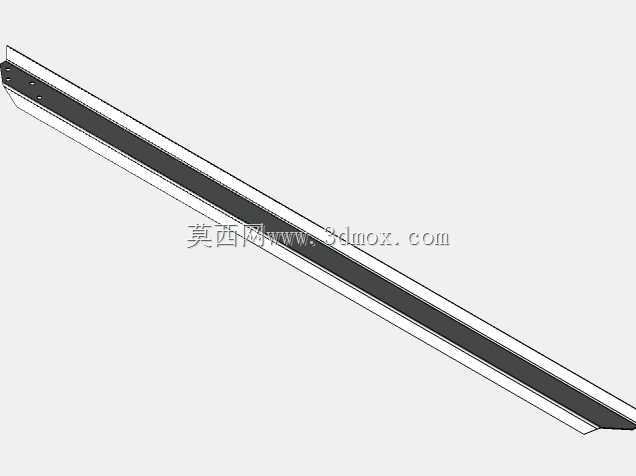

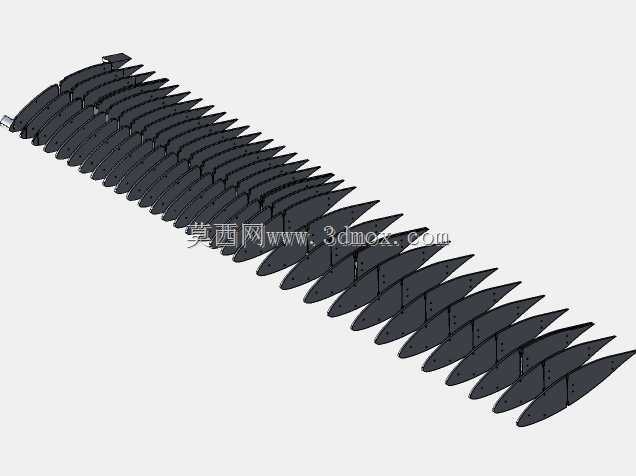

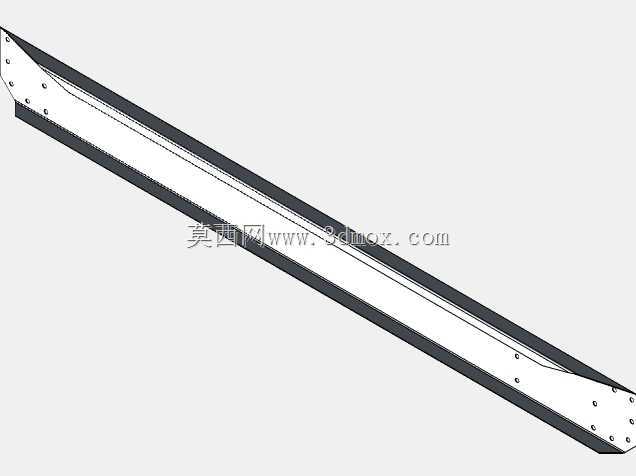

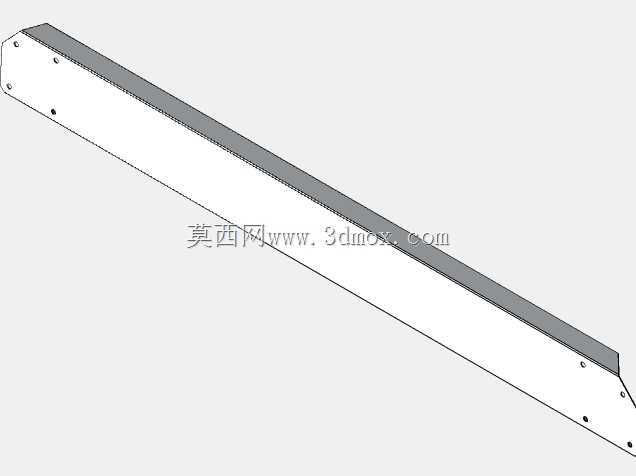

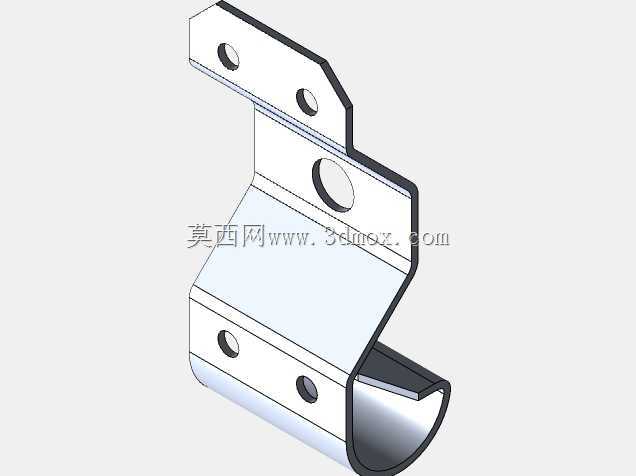

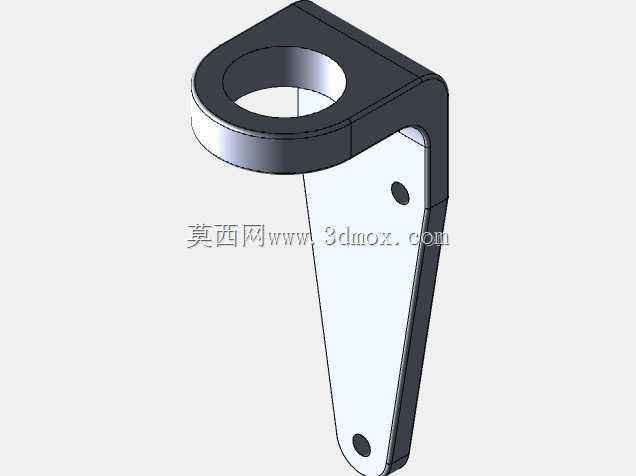

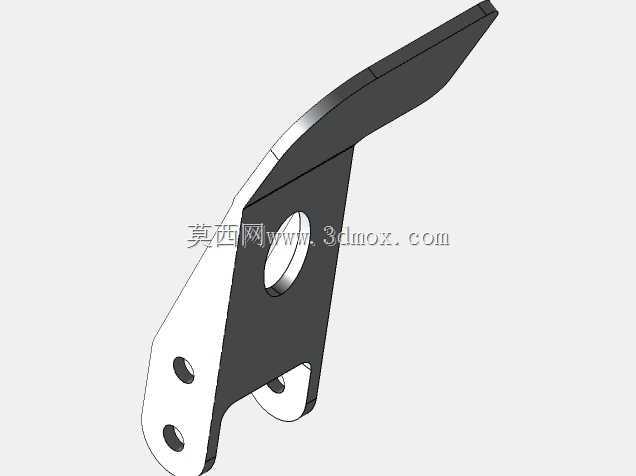

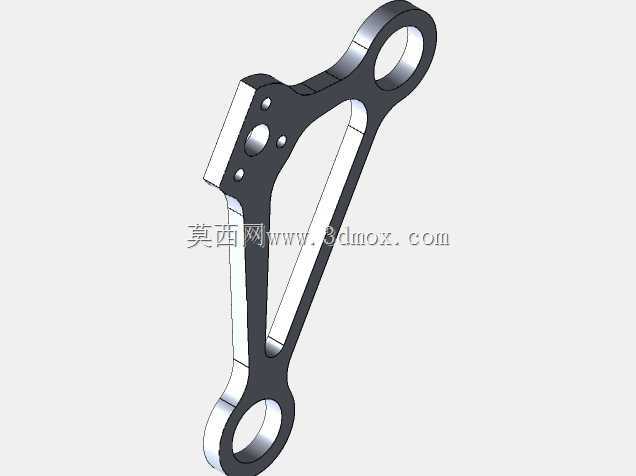

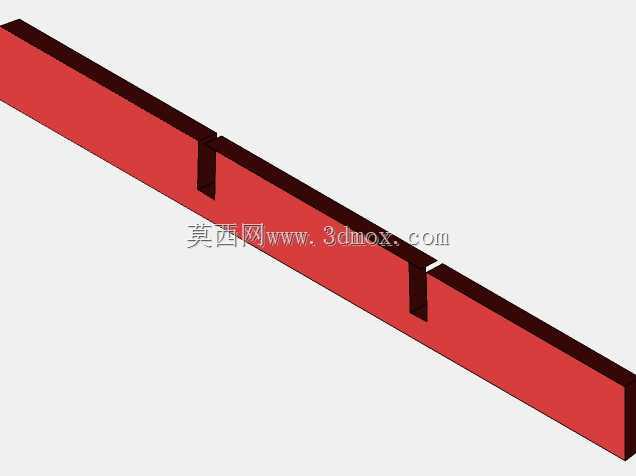

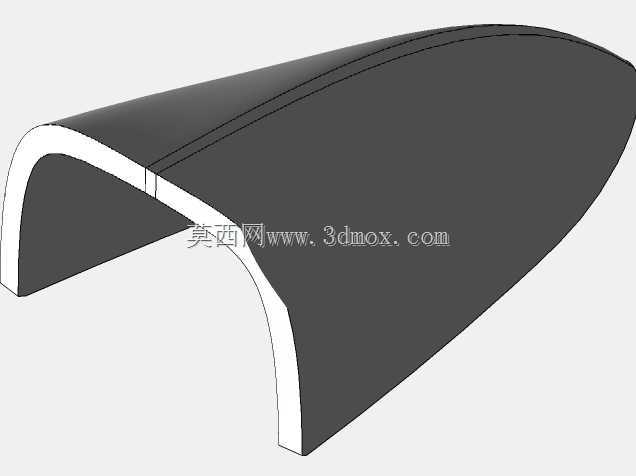

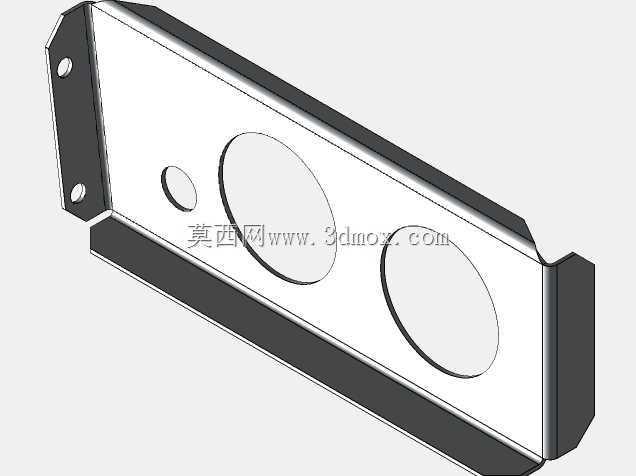

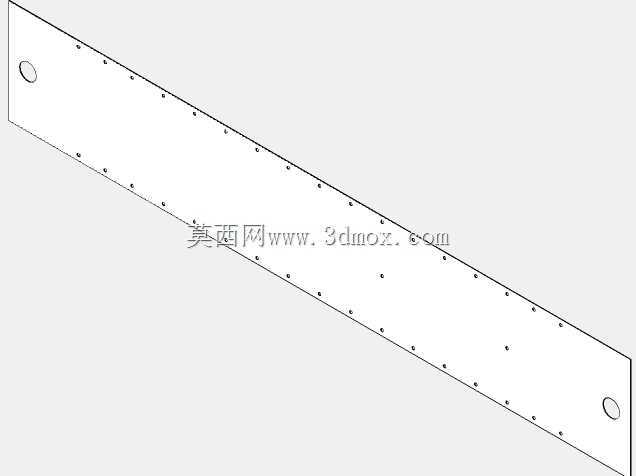

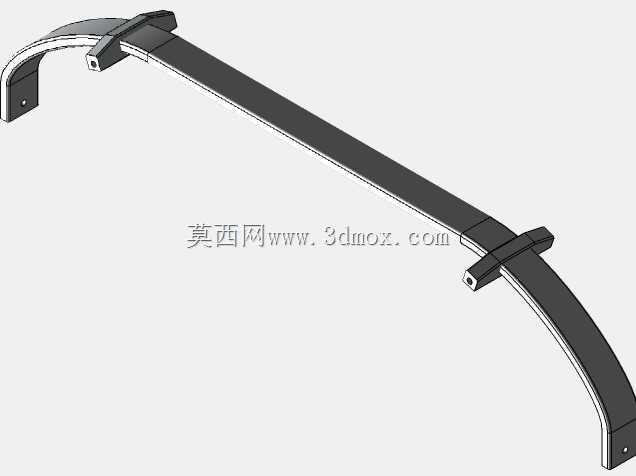

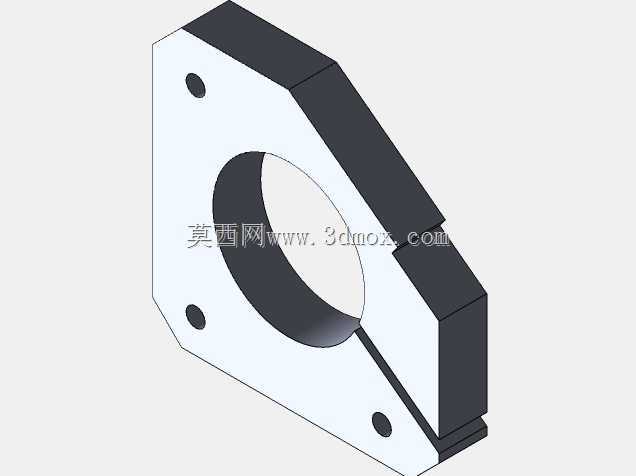

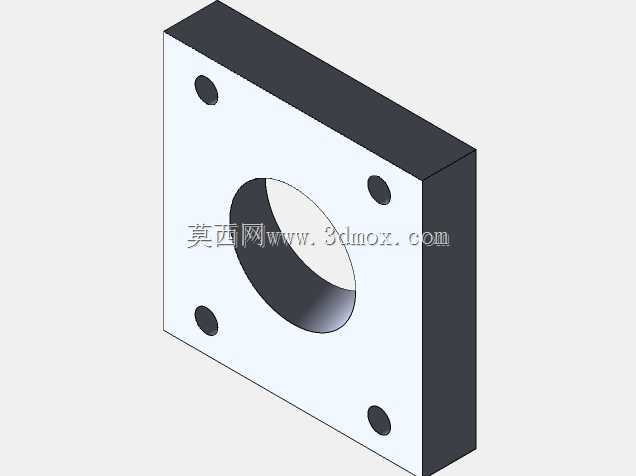

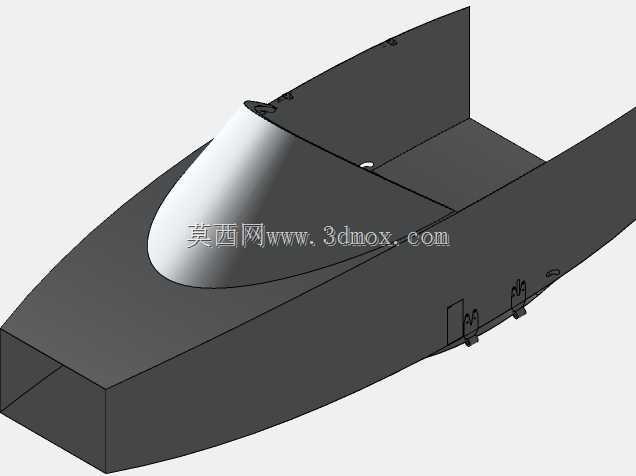

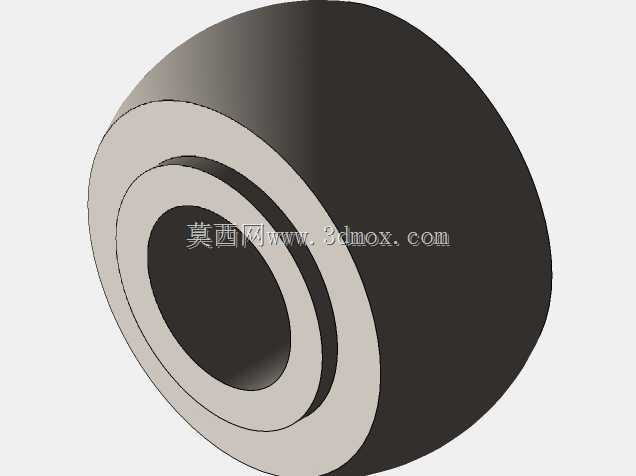

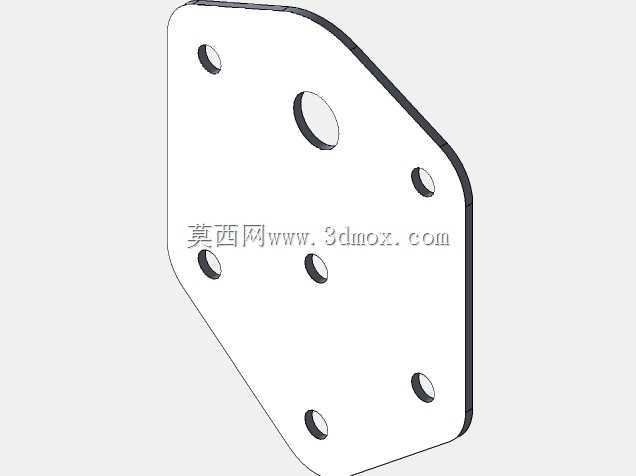

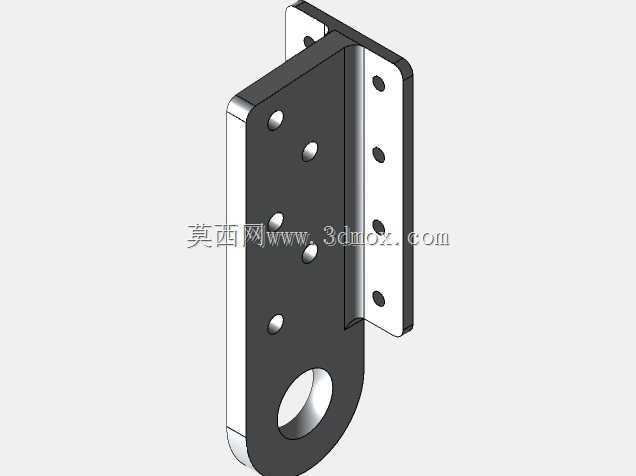

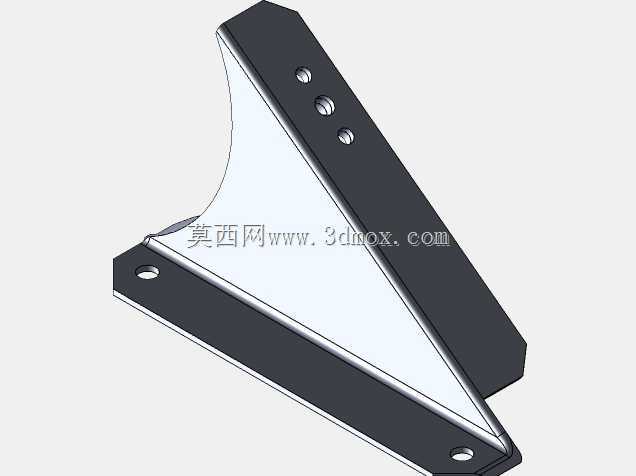

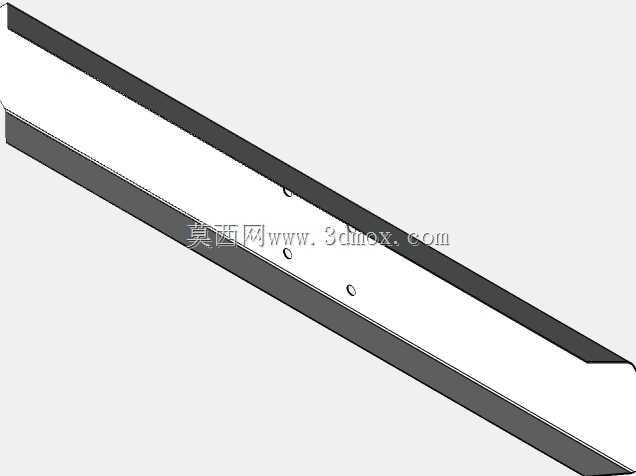

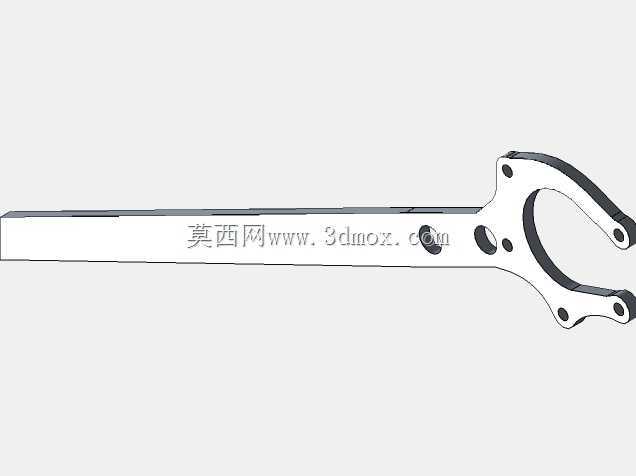

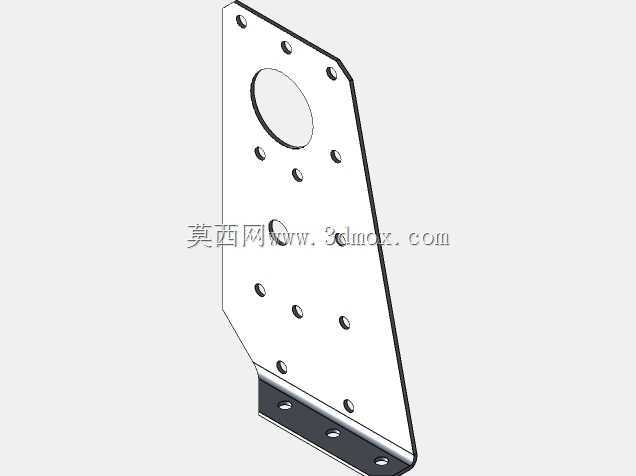

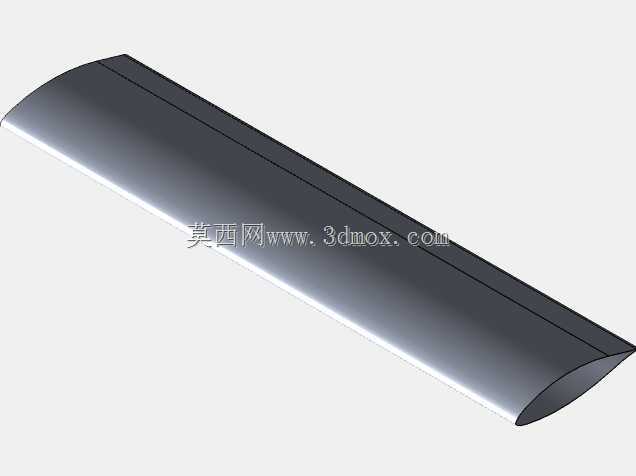

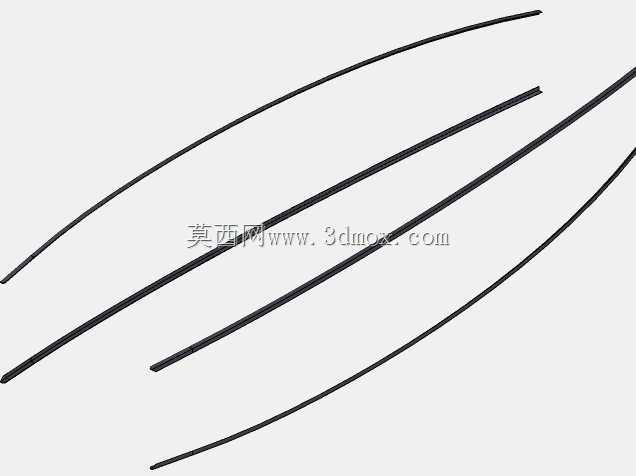

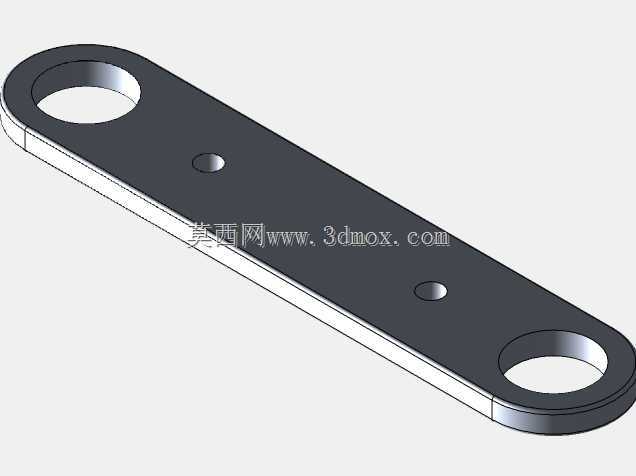

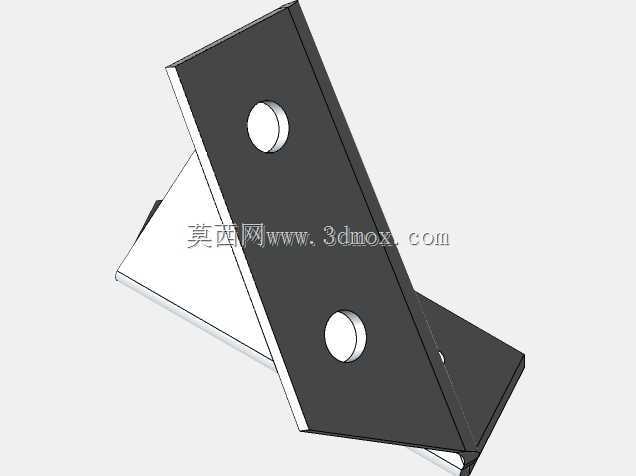

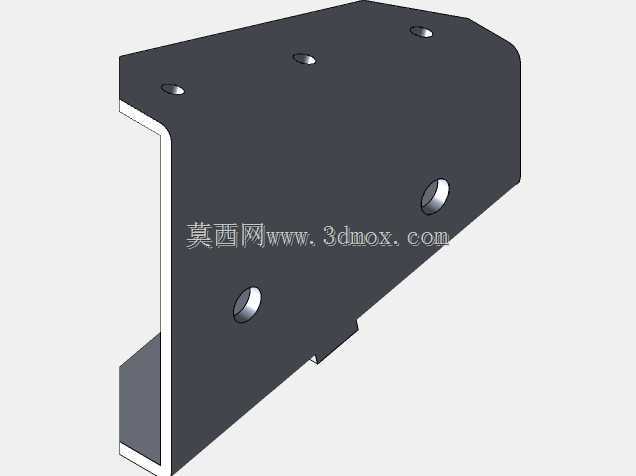

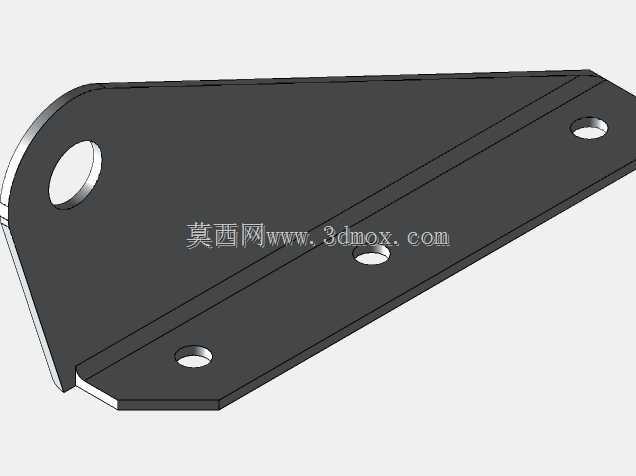

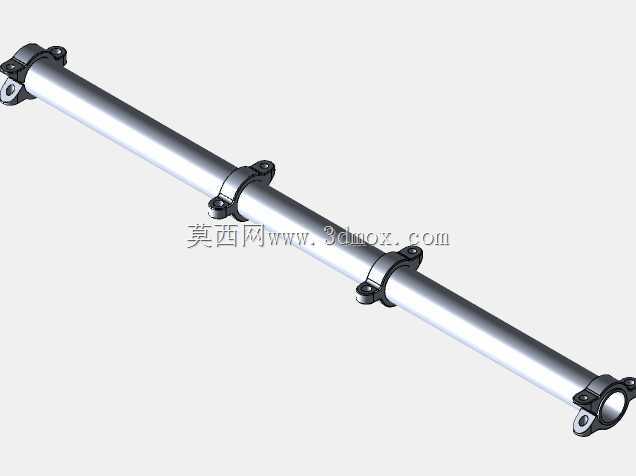

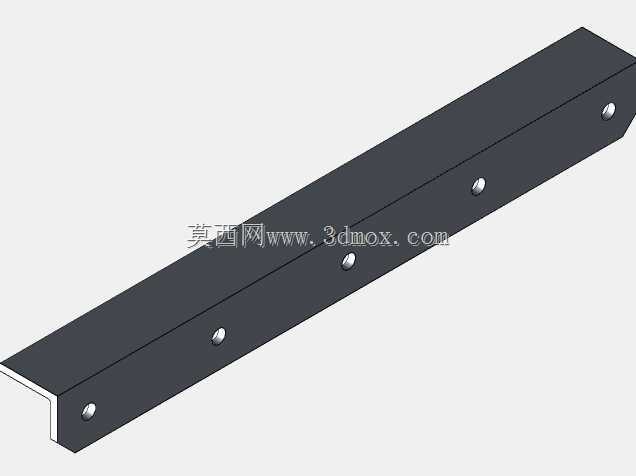

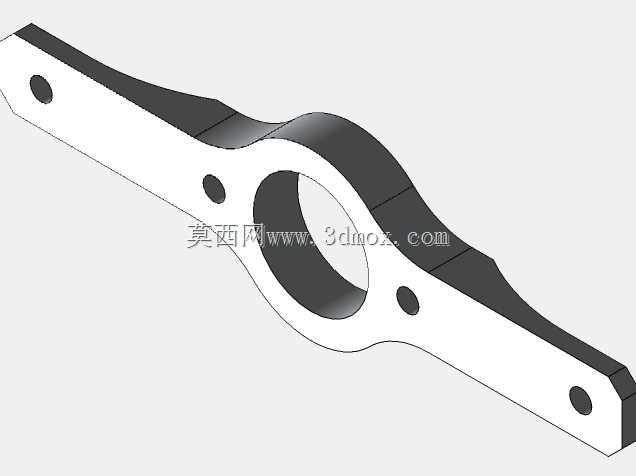

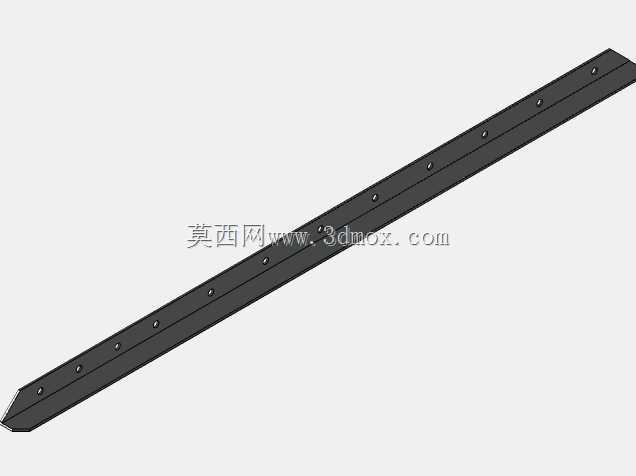

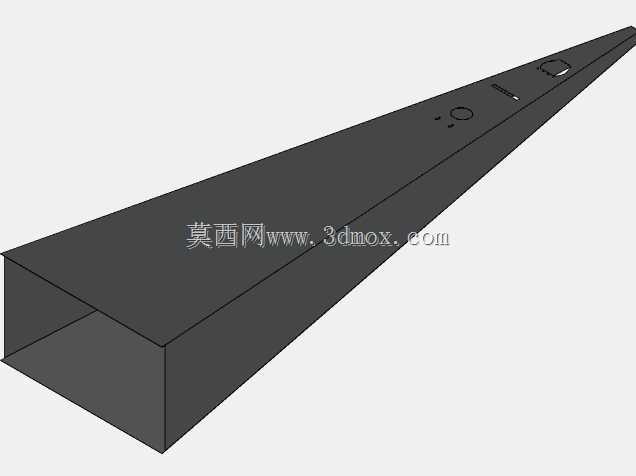

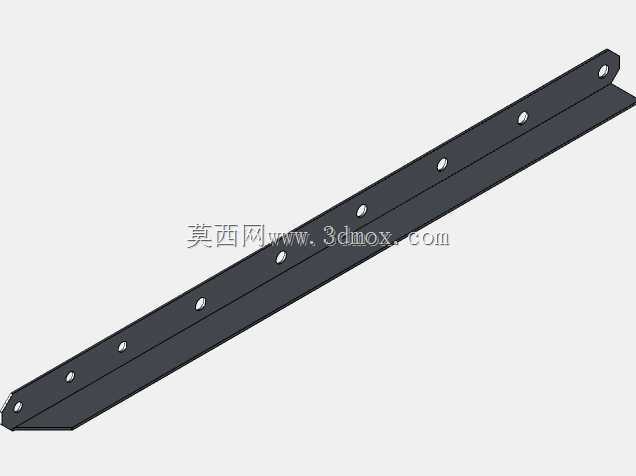

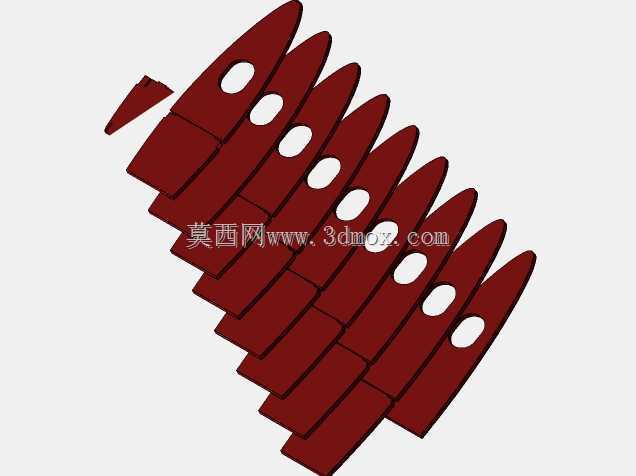

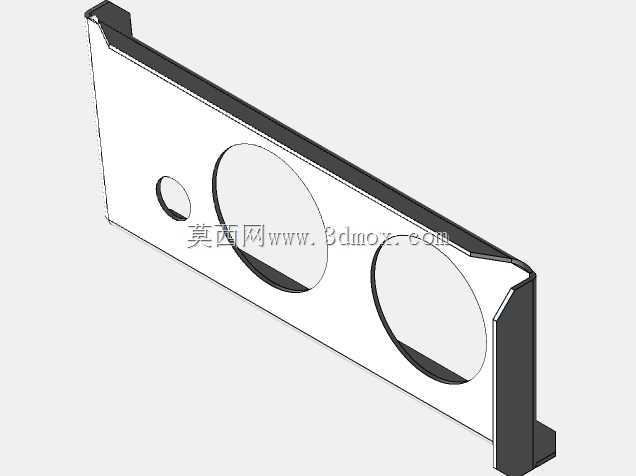

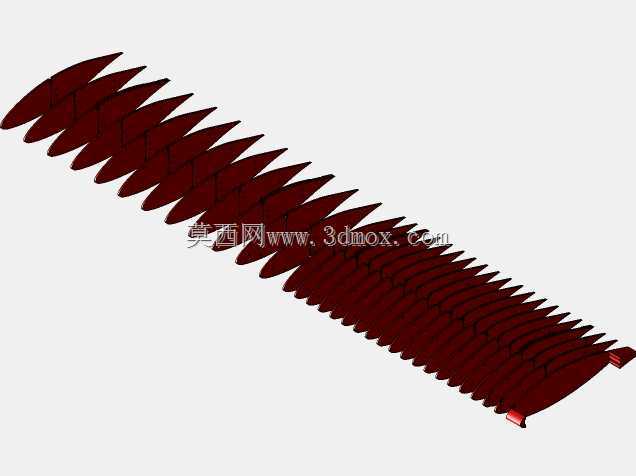

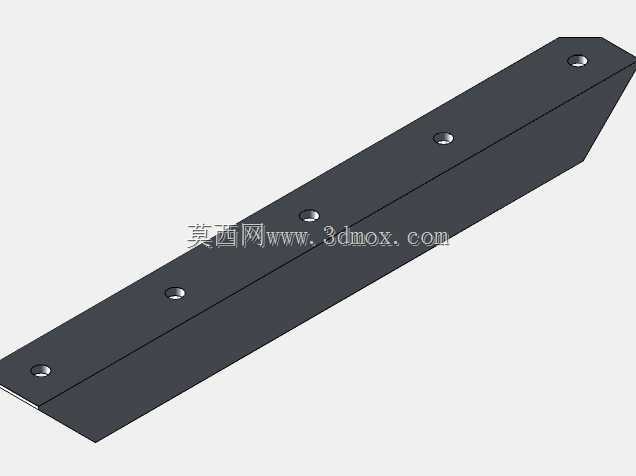

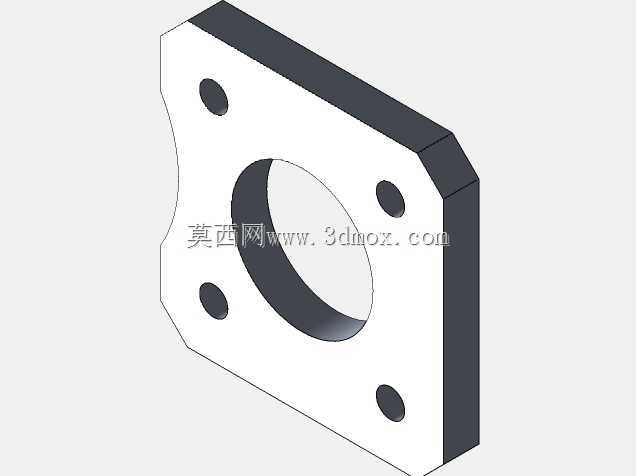

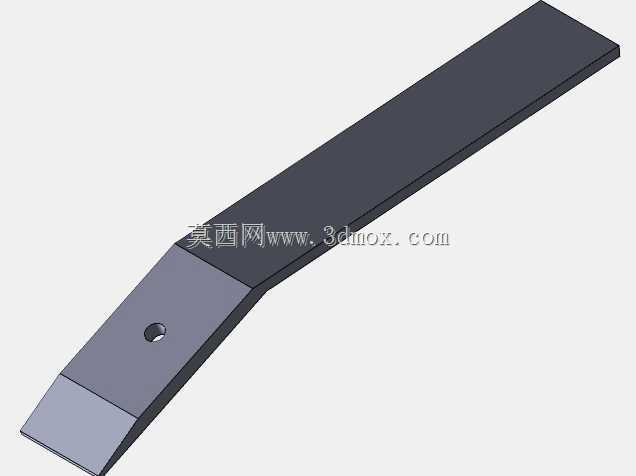

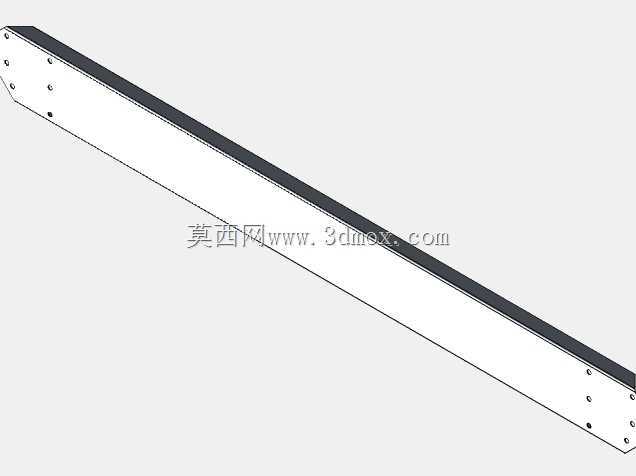

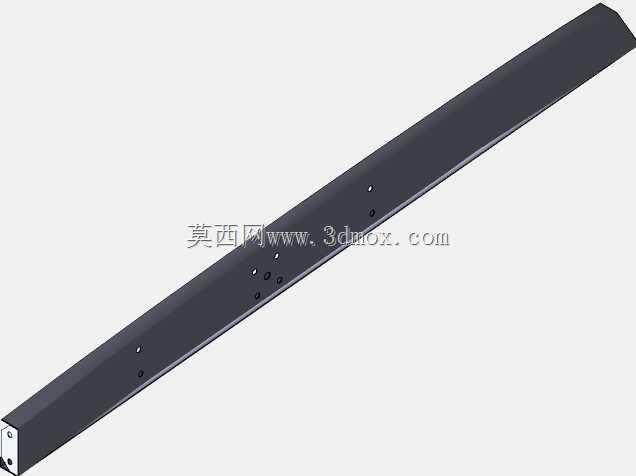

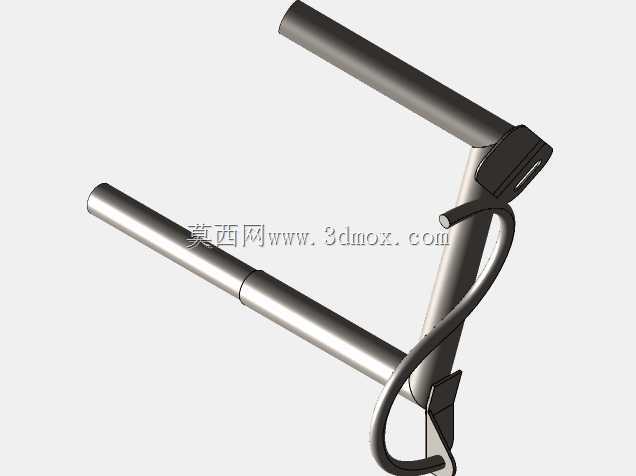

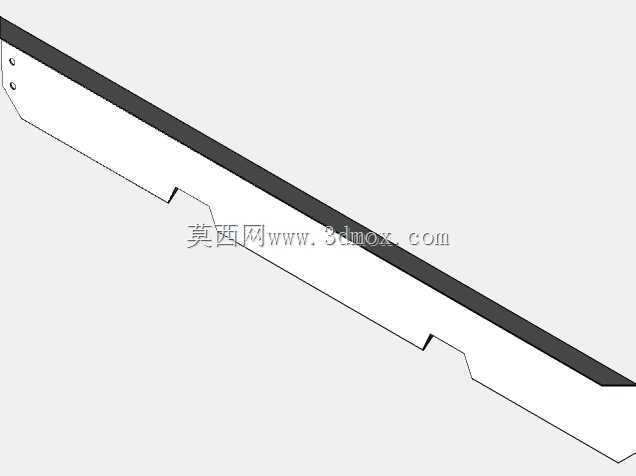

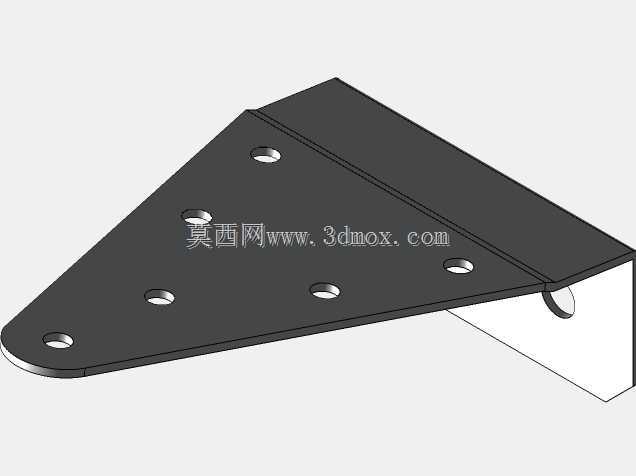

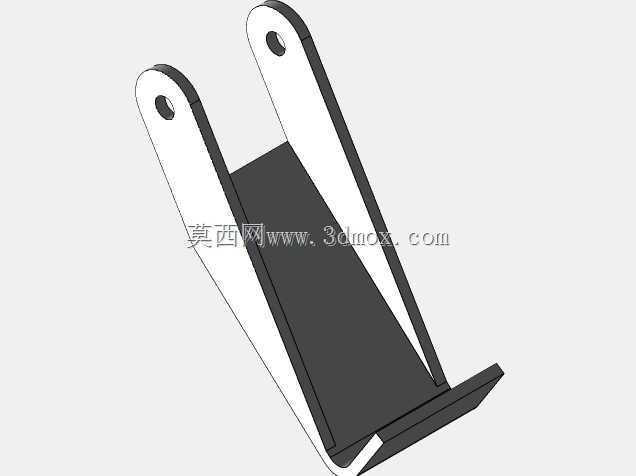

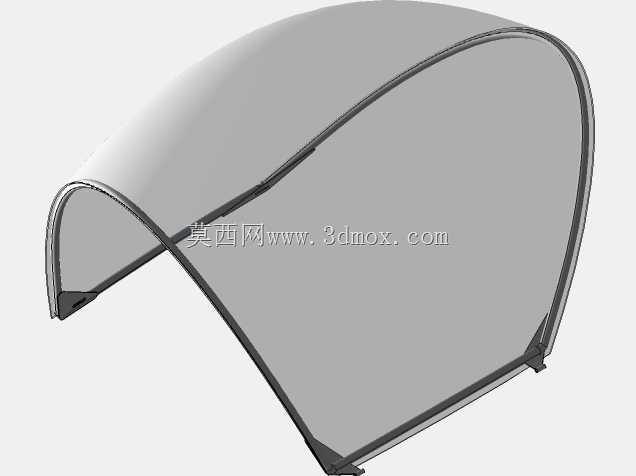

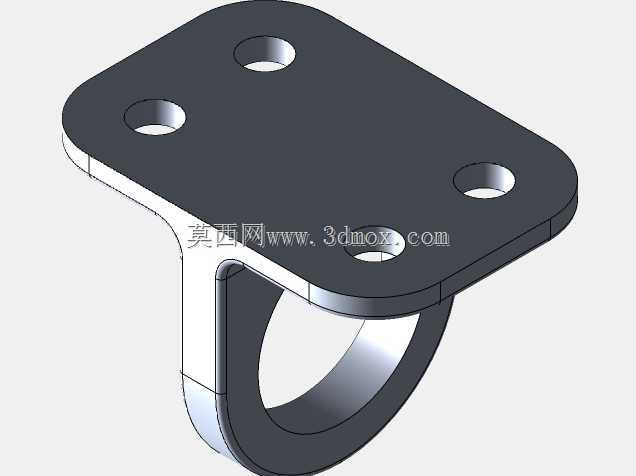

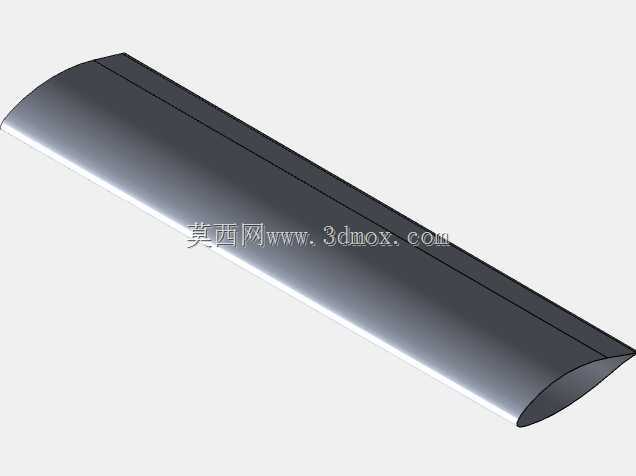

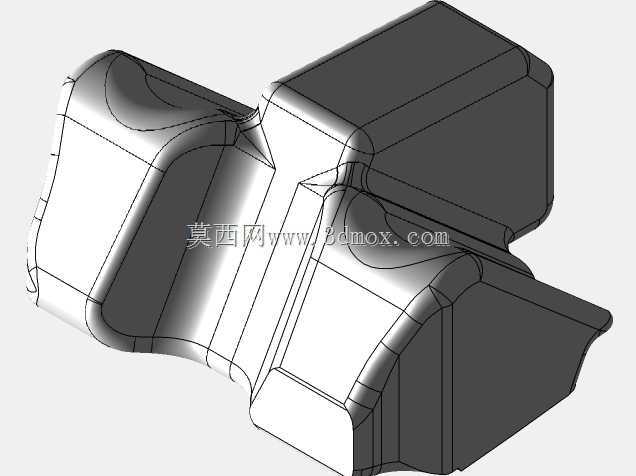

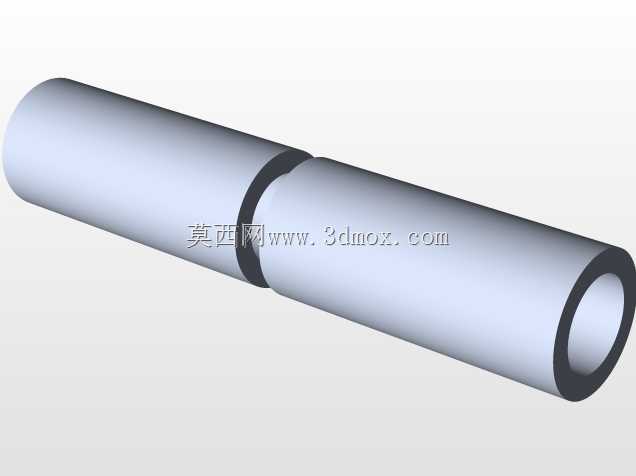

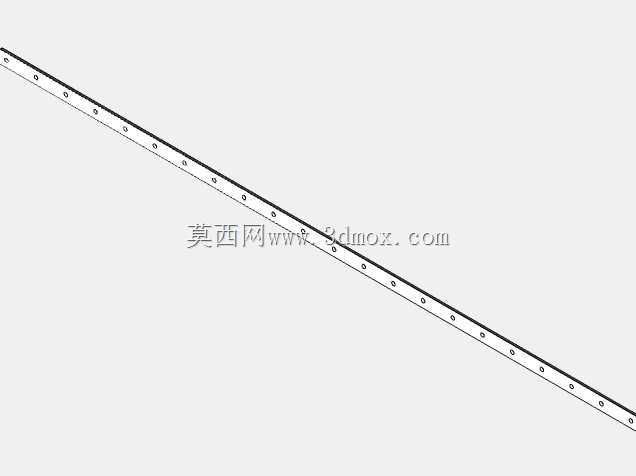

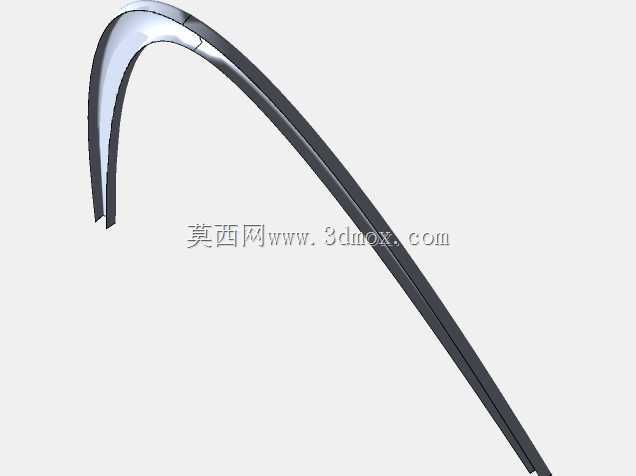

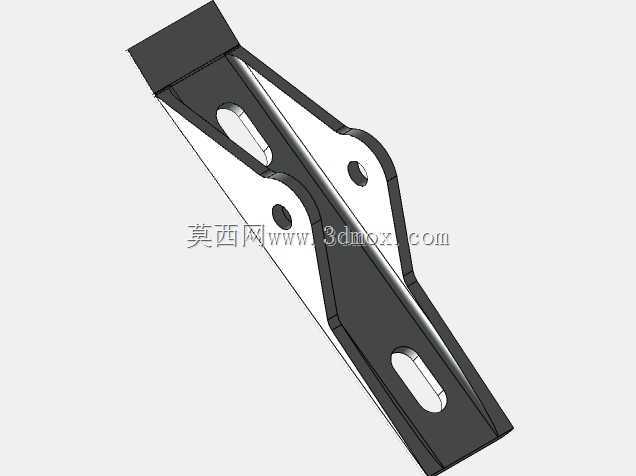

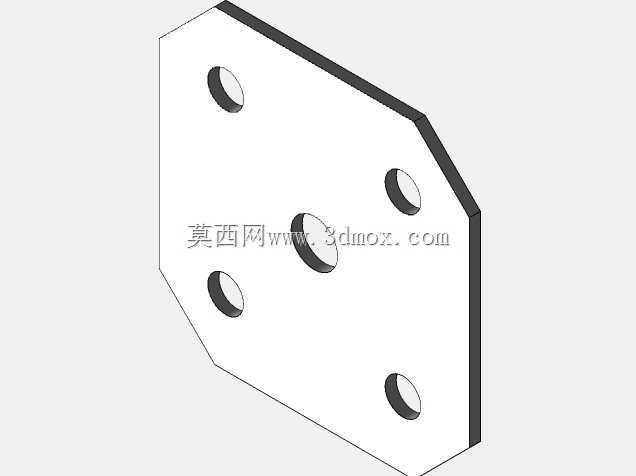

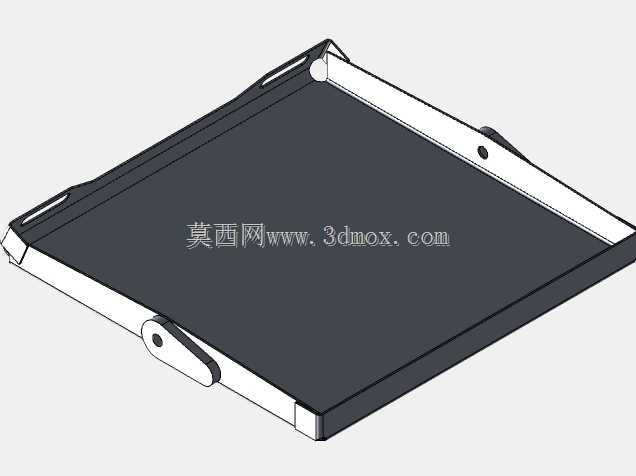

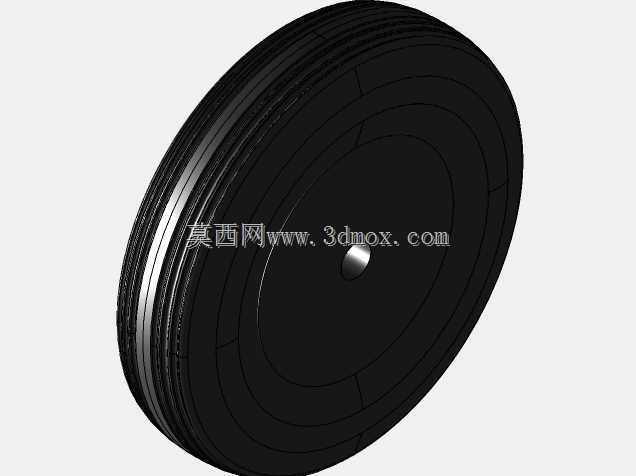

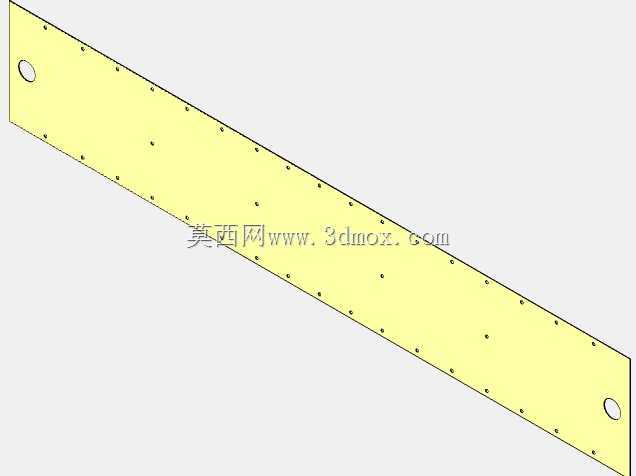

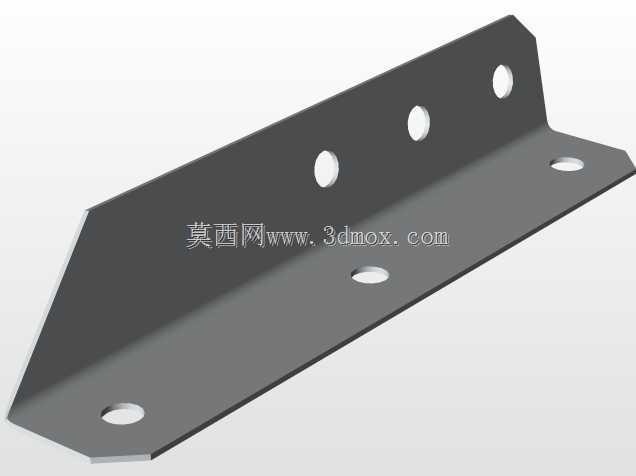

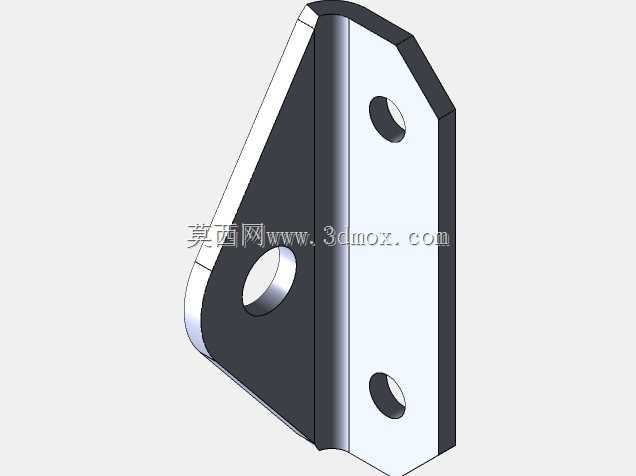

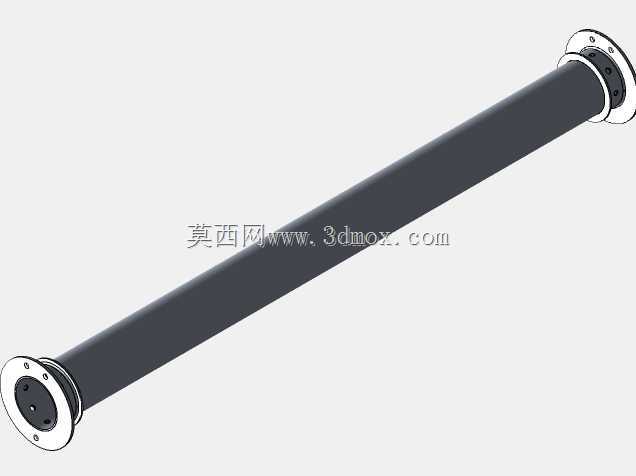

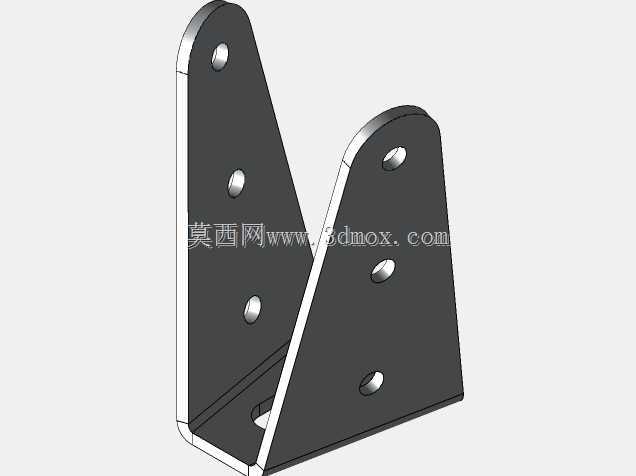

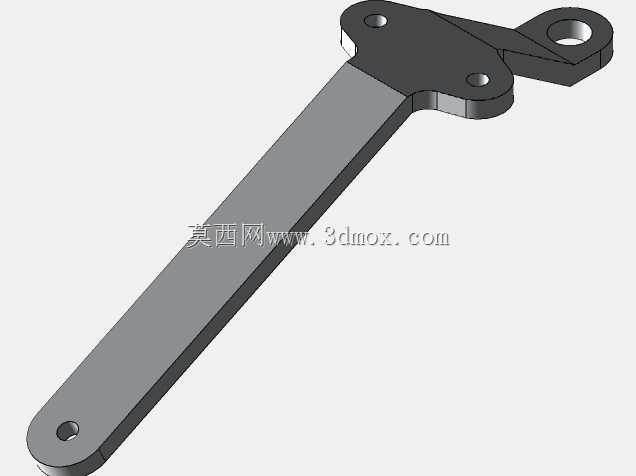

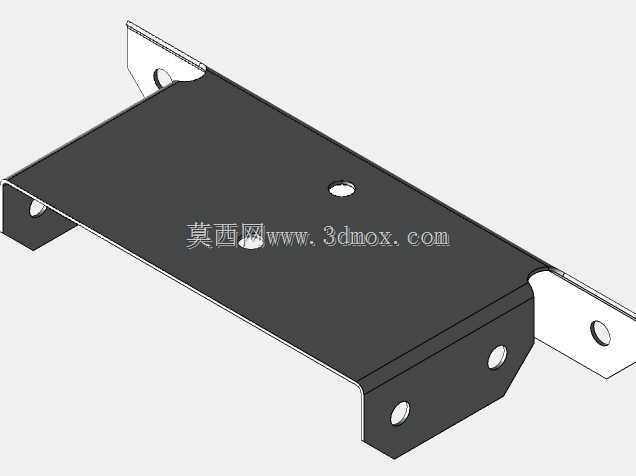

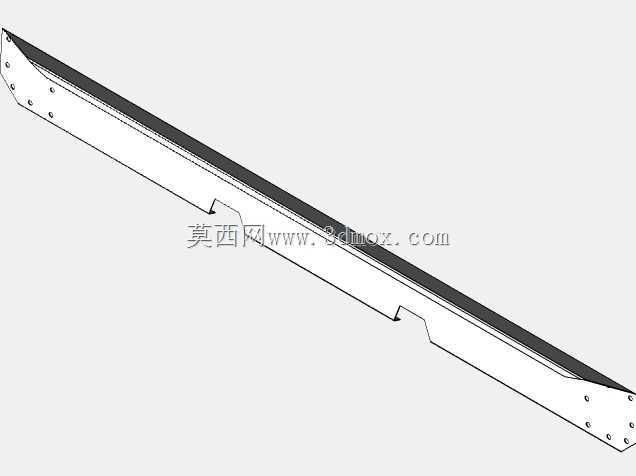

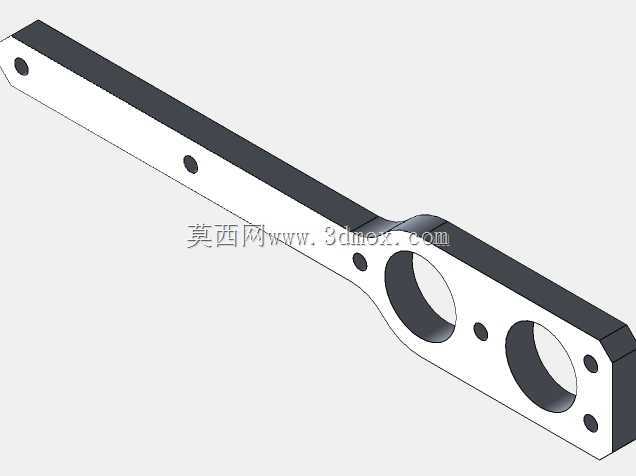

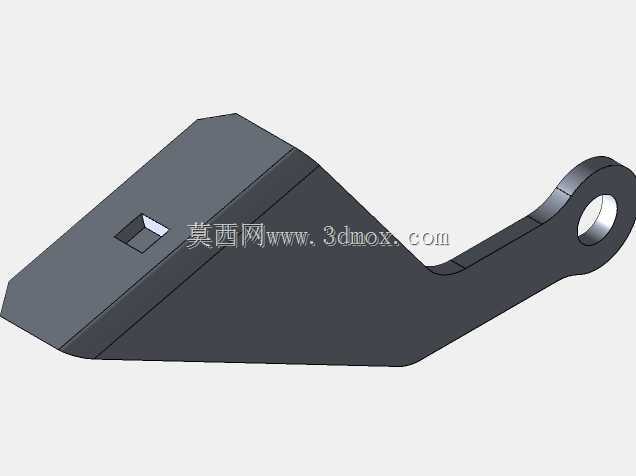

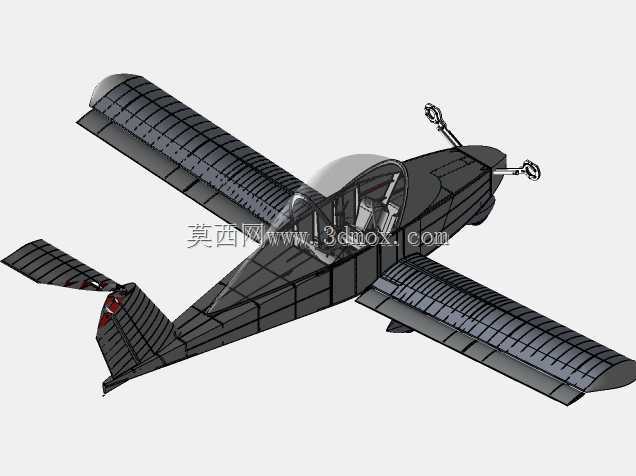

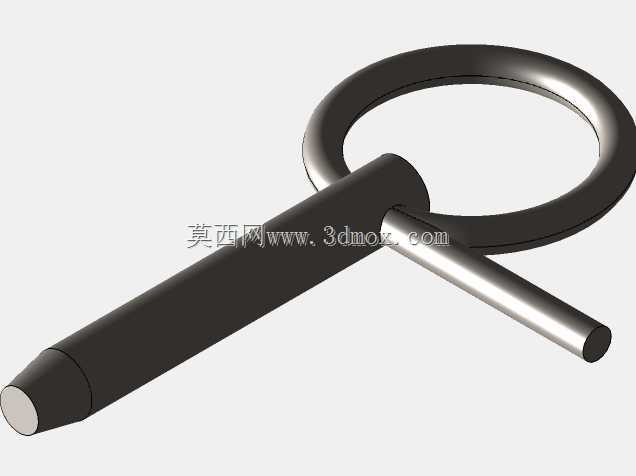

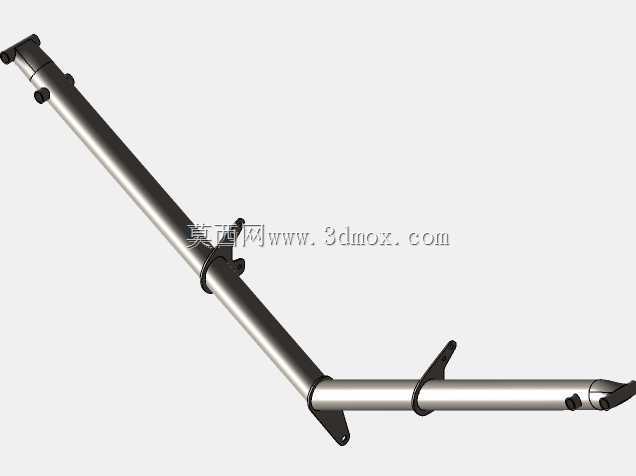

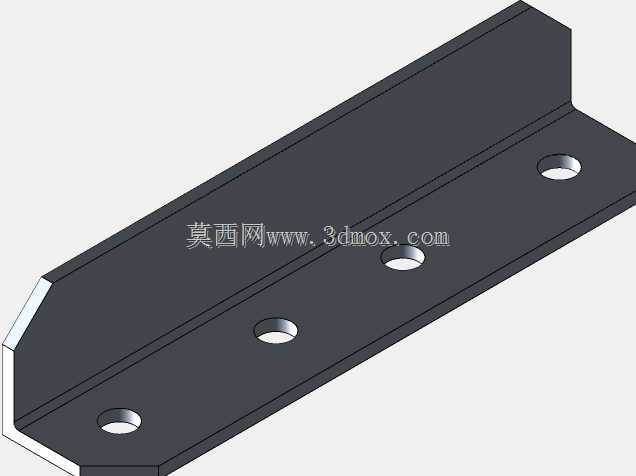

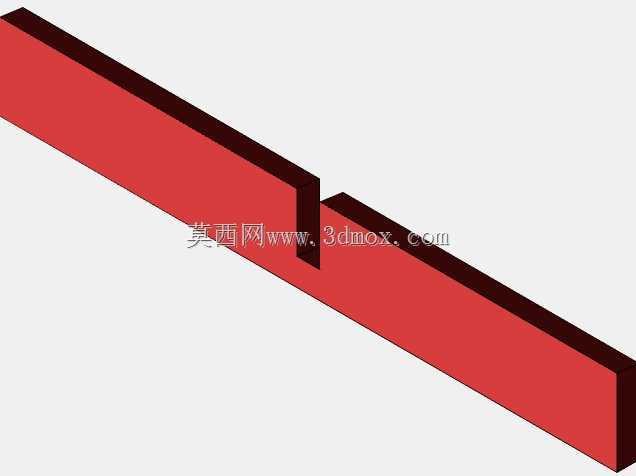

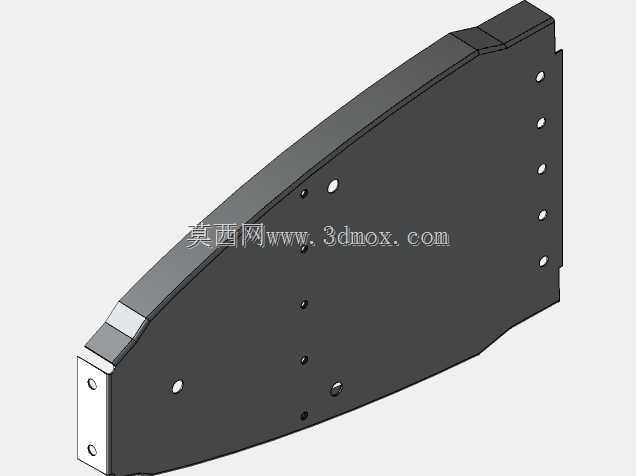

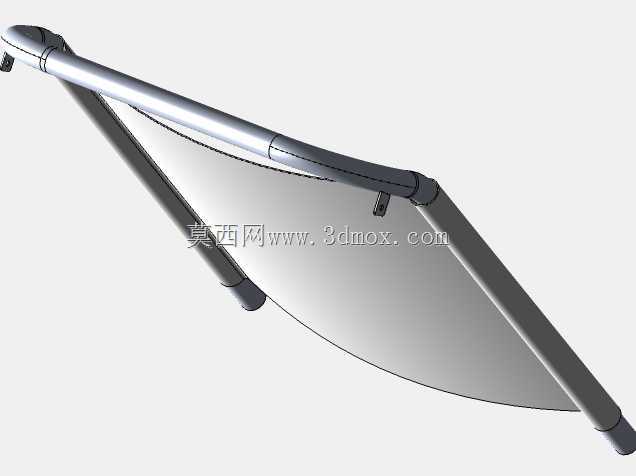

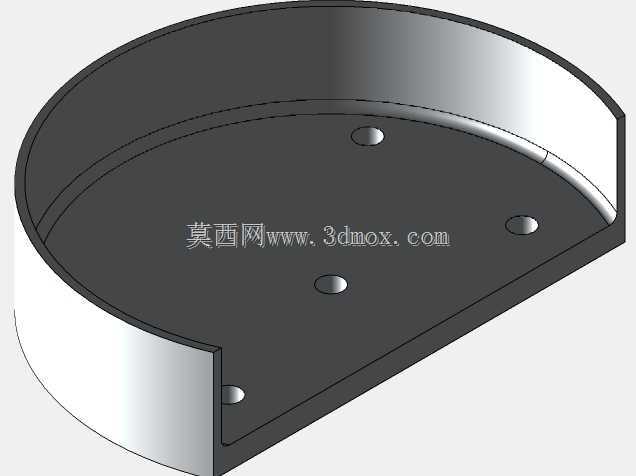

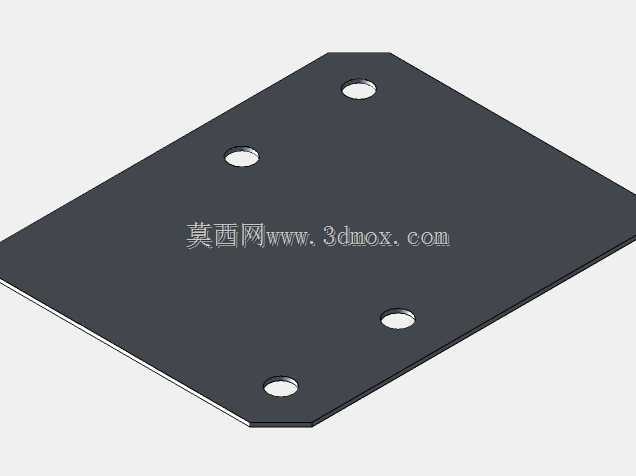

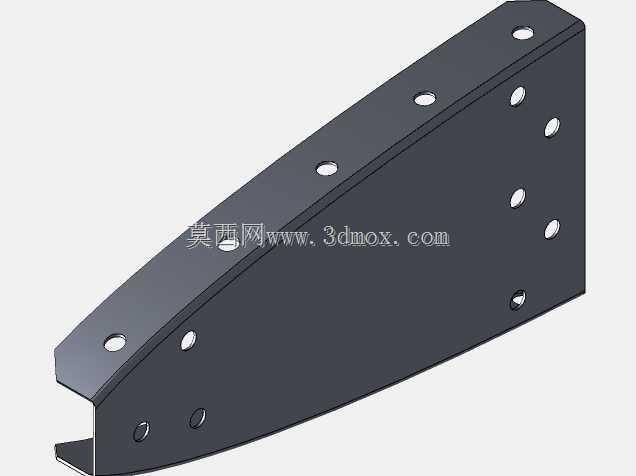

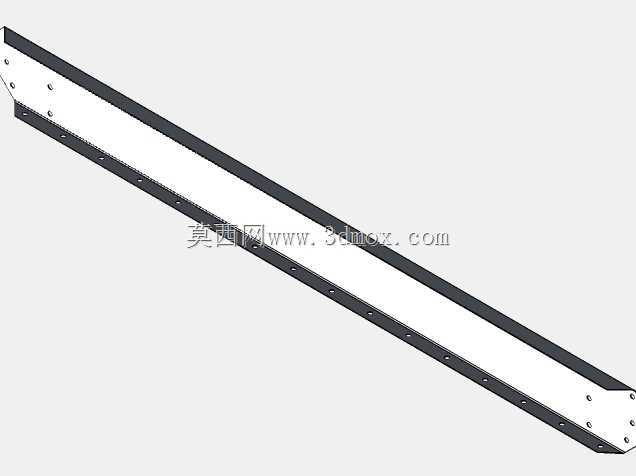

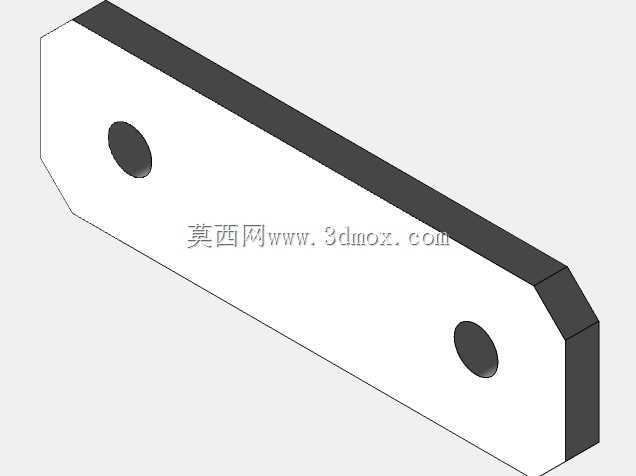

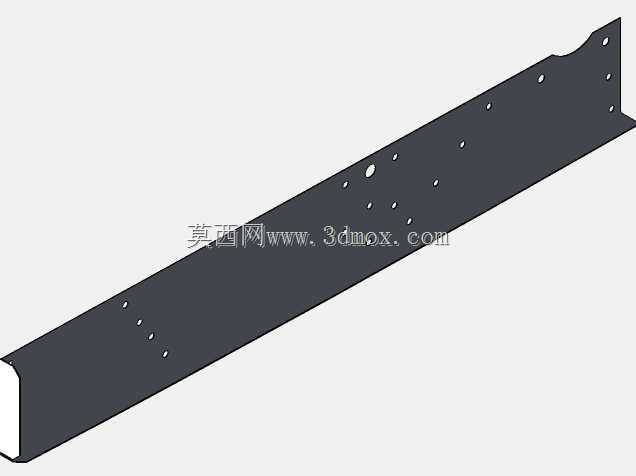

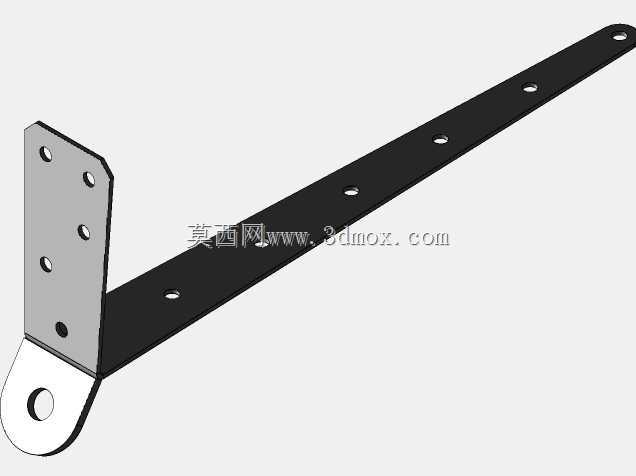

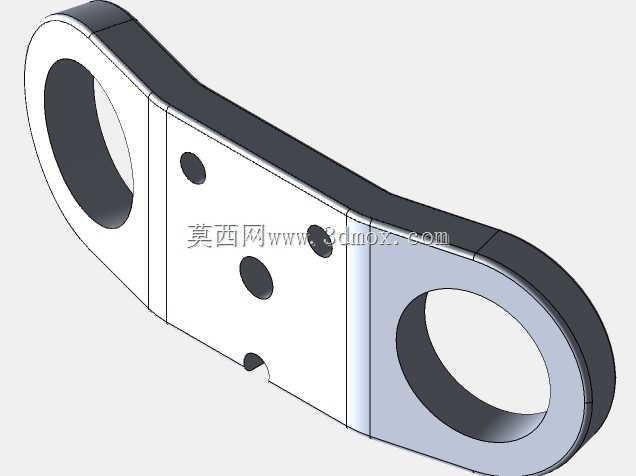

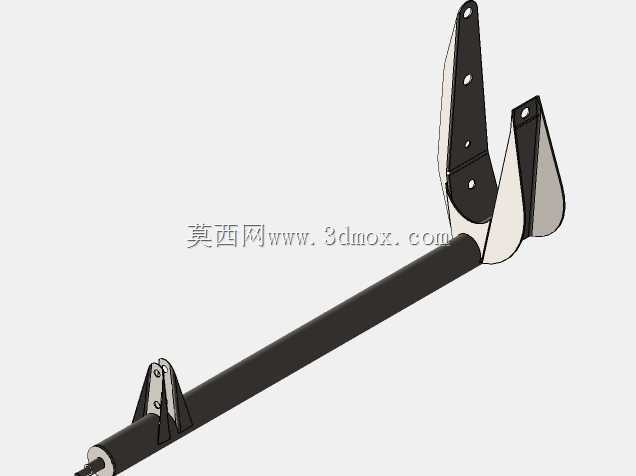

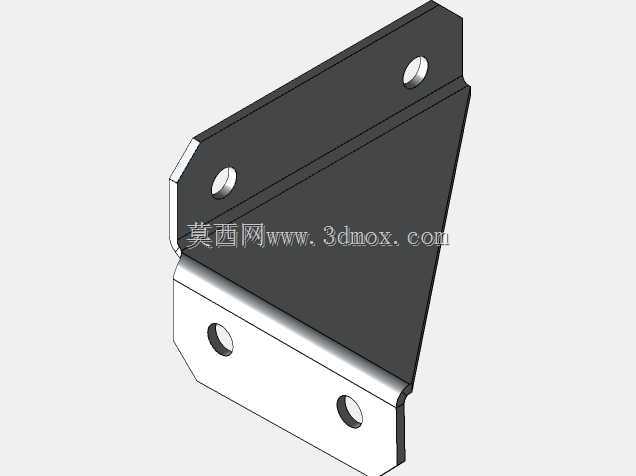

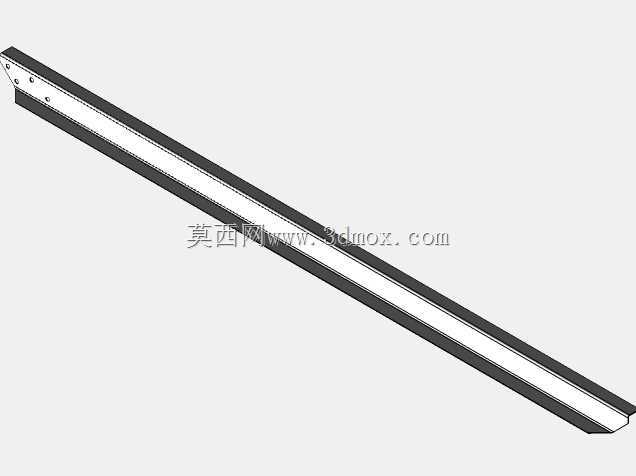

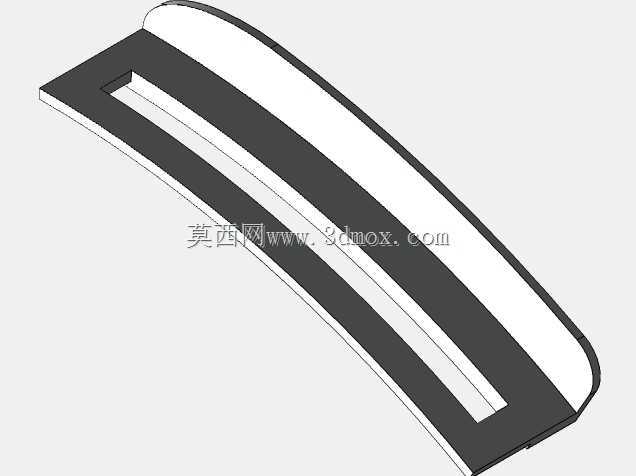

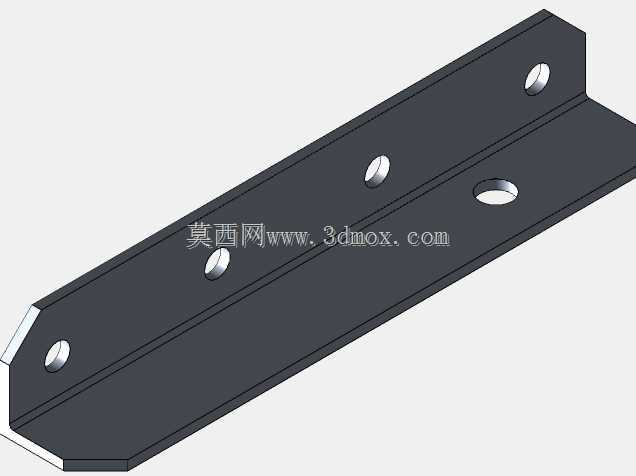

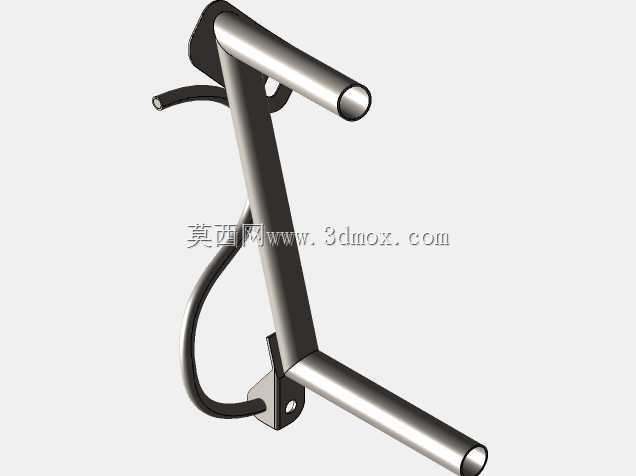

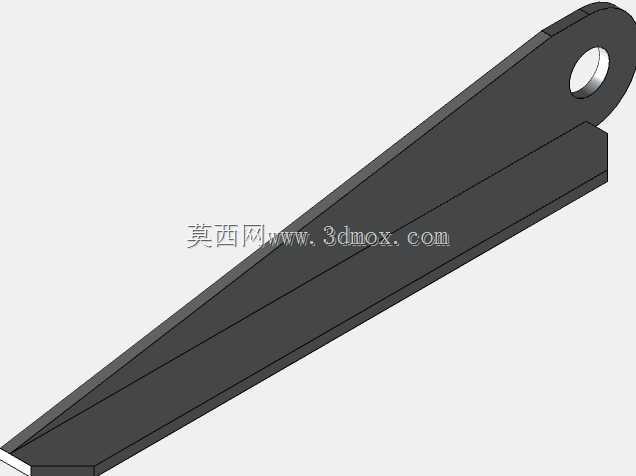

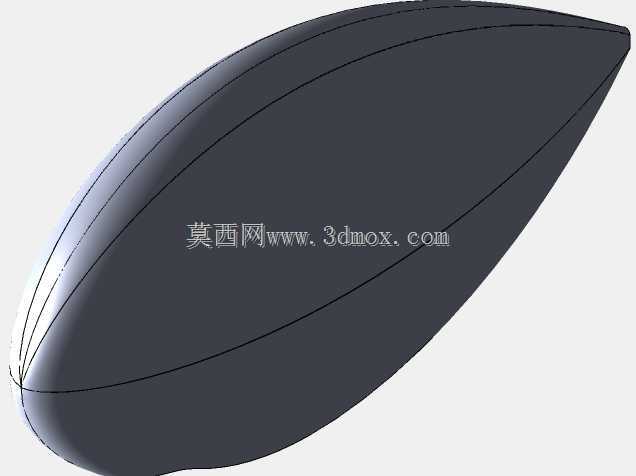

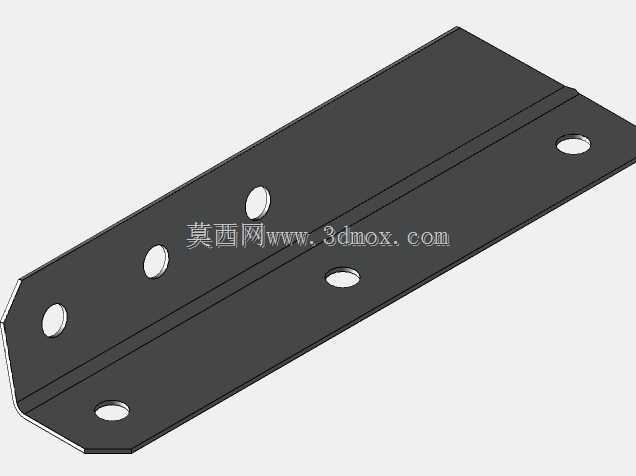

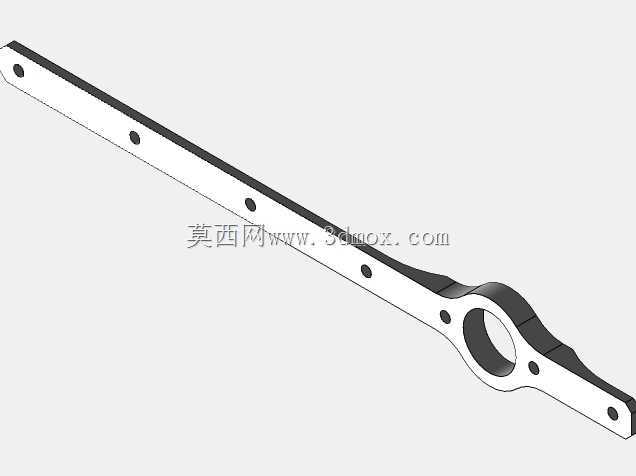

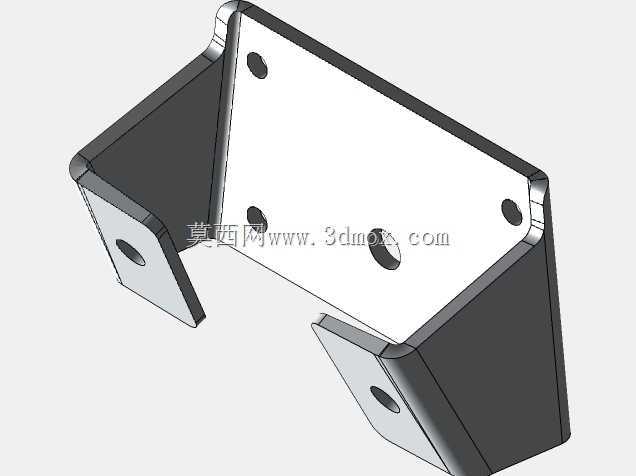

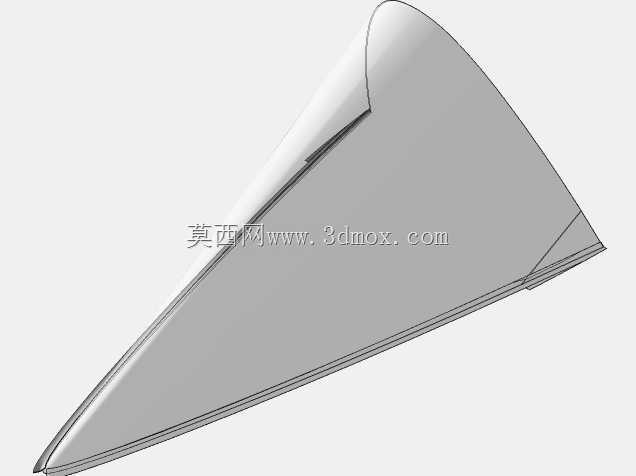

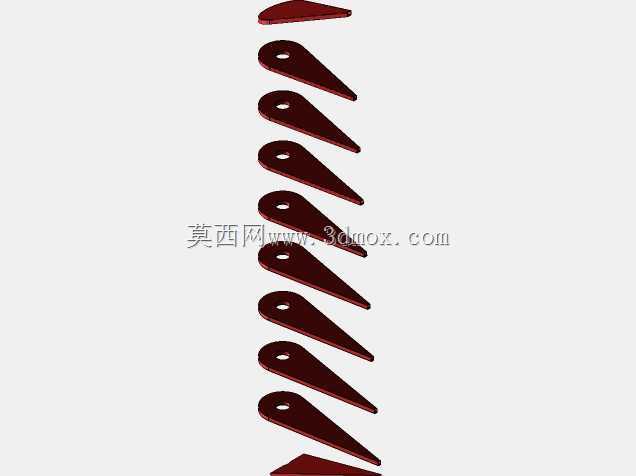

该结构为轻型载人飞机的前部机身承载框架，主要应用于小型通用航空飞行器的前机身段，承担座舱围护、动力附件挂载、操纵系统安装、风挡支撑以及机翼前连接点的载荷传递功能，是小型固定翼飞机前机身的核心承载结构。在实际通航作业场景中，这类桁架式前机身结构多用于超轻型飞机、自制实验类飞行器以及轻型运动飞机，相比整体蒙皮承载结构，桁架框架具备加工门槛低、维护检修便捷、结构冗余度高的特点，即便局部杆件出现损伤，也可快速更换对应型材完成修复，适配小型通航飞行器低成本运维、非专业工厂组装的使用需求。从功能特性来看，该框架采用矩形钢管焊接成型的空间桁架结构，红色杆件为主承力梁，沿机身纵向布置承担飞行过程中的弯曲、扭转载荷，横向与斜向布置的连接杆件形成稳定的三角支撑结构，将集中载荷均匀分散到整个框架节点，避免局部应力集中导致的结构失效。框架前部预留了风挡玻璃的安装曲面支撑位，弧形的支撑轮廓完全匹配流线型风挡的贴合边界，保证风挡安装后与机身外形顺滑过渡，降低飞行过程中的气动阻力；框架下部预留了起落架连接支座、操纵踏板的安装点位，侧部预留了仪表板、操纵杆的固定接口，上部预留了座舱盖的铰接安装位，所有安装点位均在桁架节点位置设置加强衬板，避免安装载荷直接作用在杆件中段造成结构变形。设计思路上遵循了轻型航空结构的等强度设计原则，根据不同位置的载荷大小匹配对应规格的型材，主承力纵梁采用壁厚更大的矩形钢管，次要支撑结构采用轻量化的薄壁管材，在保证结构强度满足飞行过载要求的前提下，尽可能降低结构自重，提升飞行器的有效载荷能力。框架的外形尺寸完全匹配轻型单座飞机的前机身边界，整体宽度适配单人座舱的人机工程尺寸，纵向长度覆盖从座舱前端到机翼前连接点的区域，安装边界处预留了与机翼主梁、后机身桁架的对接法兰，可通过螺栓连接完成整机机身的快速组装，不需要复杂的型架定位即可保证装配精度，适配小型飞行器的小批量生产、个人组装的建造场景。框架下部还预留了小型动力附件、航电设备的安装空间，走线槽沿桁架杆件内侧布置，既可以保护线缆避免飞行过程中的磨损，也不会破坏机身外部的气动外形，兼顾了结构实用性与气动设计要求。
