田宫King搬运车三速线性齿轮箱结构

这款齿轮箱是配套小型遥控搬运车辆开发的三速线性传动组件，主要适配模型级重载搬运作业场景，可在小型场地物料转运、模型工程作业演示、小型教具传动实验等场景中承担动力传递与转速扭矩转换的核心作用。实际运行过程中，它能够将驱动电机输出的高转速低扭矩动力，通过不同齿数齿轮组的啮合切换，转换为适配不同作业工况的动力输出：低速挡位可输出大扭矩，满足搬运车重载爬坡、拖拽重物的动力需求；中速挡位兼顾扭矩与转速，适配常规平面物料转运的行走需求；高速挡位可实现较快的行进速度，满足空载快速转场的使用需求。

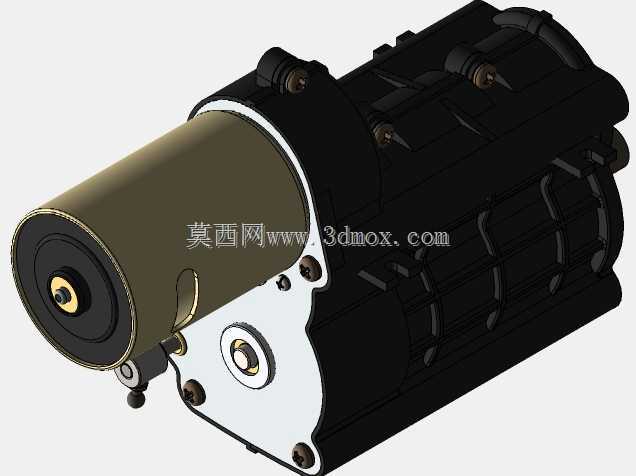

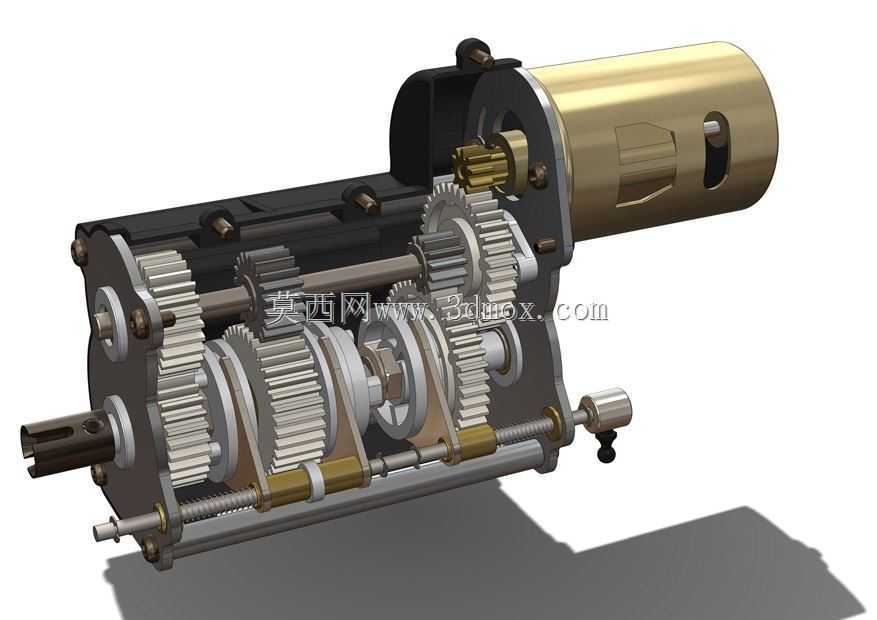

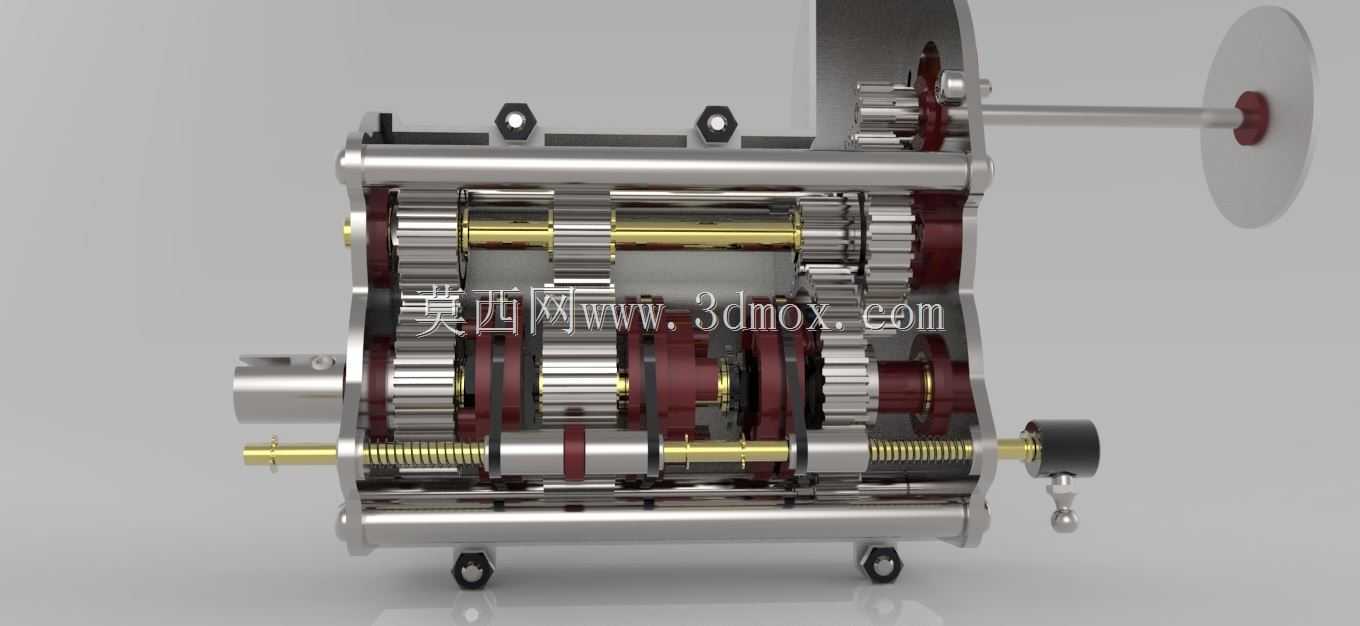

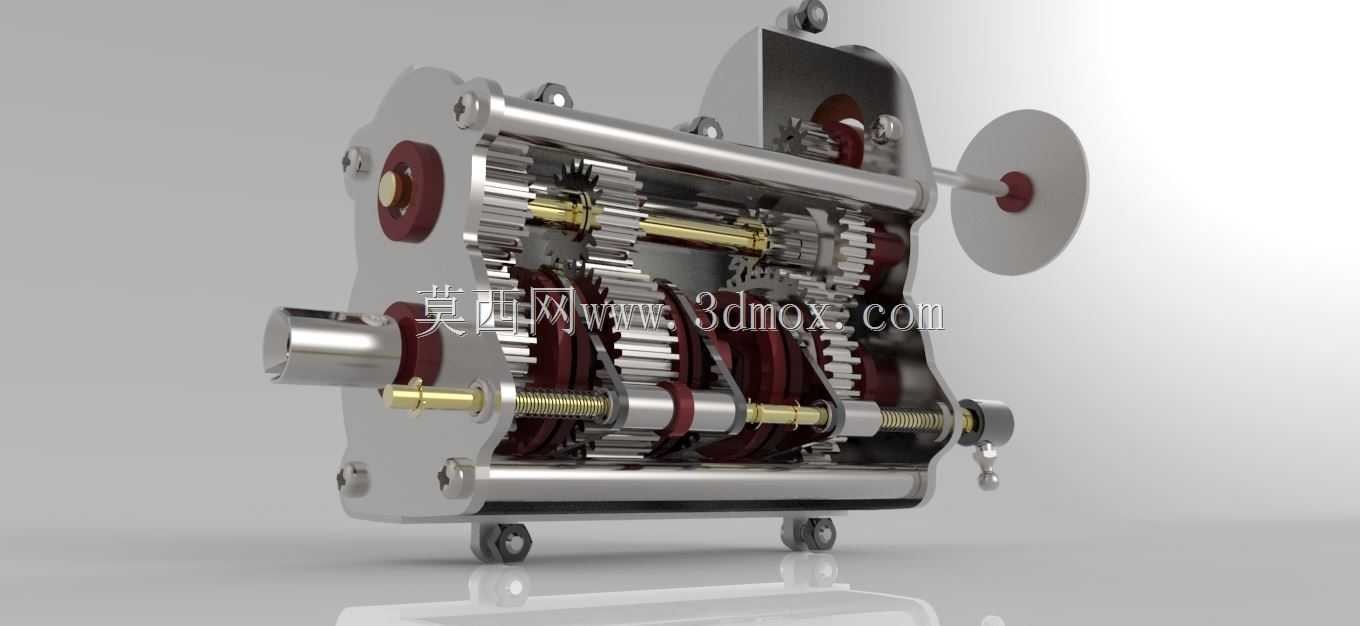

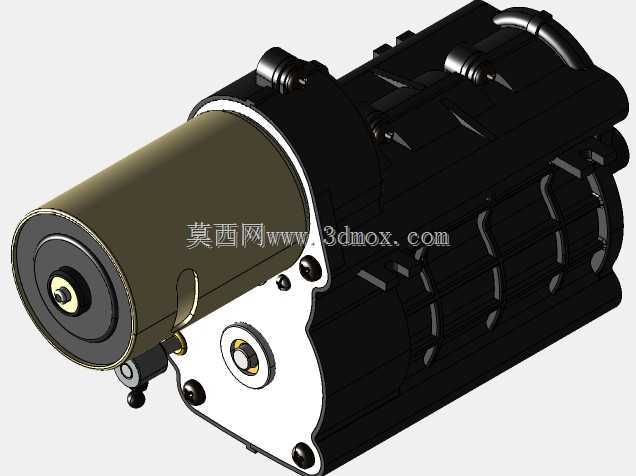

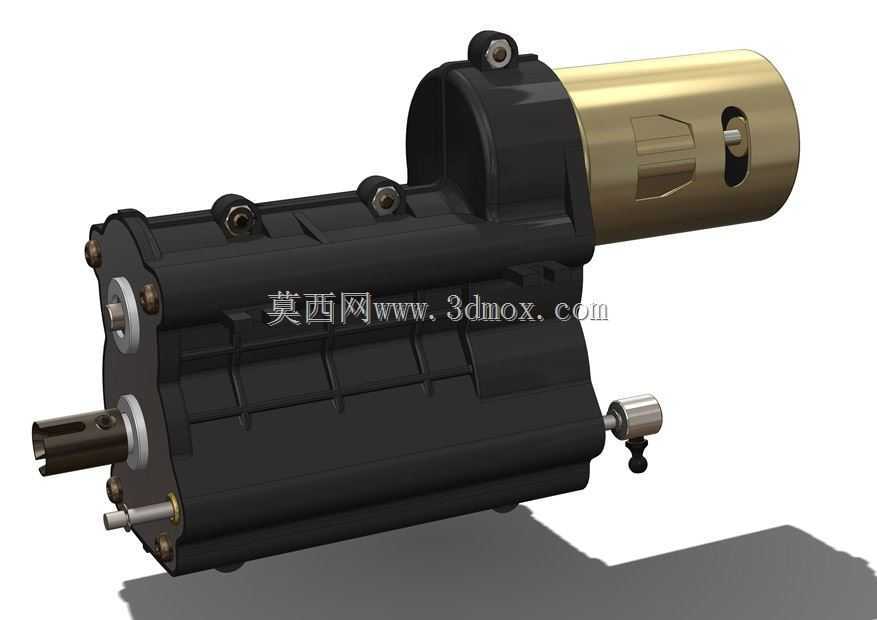

设计过程中采用了平行轴直齿轮排布的整体思路，将三根传动轴沿箱体长度方向平行布置，滑移齿轮通过拨叉组件实现轴向滑动，与不同传动比的固定齿轮完成啮合切换，实现三个挡位的动力传递路径切换，换挡结构采用线性直推式设计，换挡行程短、挡位定位清晰，可有效避免跳挡、脱挡问题。箱体采用分体式装配结构，两侧端板通过定位销与连接螺栓完成固定，既保证了各传动轴的同轴度精度，也方便后期对齿轮组、轴承部件进行维护调整。输入端直接适配标准小型直流电机的安装接口，电机输出轴与输入齿轮通过紧定螺钉完成周向固定，无需额外加装联轴器即可实现动力输入，有效压缩了整体轴向尺寸。输出端采用双出轴设计，两侧轴伸均可连接行走轮或者作业负载，适配不同布置形式的搬运车底盘安装需求。

从安装边界来看，整体结构紧凑，轴向长度控制在适配1:14比例遥控模型底盘的安装空间范围内，径向尺寸避开了底盘上电池、电控组件的安装区域，箱体上预留的多个安装孔位可直接通过螺栓固定在底盘的安装支座上，无需额外制作转接支架。齿轮组全部采用直齿圆柱齿轮设计，加工难度低、传动效率高，啮合间隙经过合理调校，既保证传动过程的顺畅无卡滞，也能有效降低运行过程中的齿轮噪音。箱体上的拨叉操纵杆从侧方伸出，可直接连接换挡舵机的摆臂，实现遥控挡位切换，操纵杆的摆动角度与舵机行程完全匹配，无需额外设置舵机行程参数即可完成装配调试。各传动轴两端都加装了铜质滑动轴承，有效降低转动过程中的摩擦阻力，同时可承受径向传动载荷，保证长时间重载运行下的结构稳定性，齿轮啮合位置预留有润滑脂存储空间，可填充润滑脂实现长效润滑，减少日常维护频次。
