多联组合传动齿轮组件结构设计

项目分类:齿轮 发布时间:2021-04-15 ID:138179
  • 多联组合传动齿轮组件结构设计
  • 多联组合传动齿轮组件结构设计
  • 多联组合传动齿轮组件结构设计
  • 多联组合传动齿轮组件结构设计
  • 多联组合传动齿轮组件结构设计
  • 多联组合传动齿轮组件结构设计
  • 多联组合传动齿轮组件结构设计
  • 多联组合传动齿轮组件结构设计
  • 多联组合传动齿轮组件结构设计

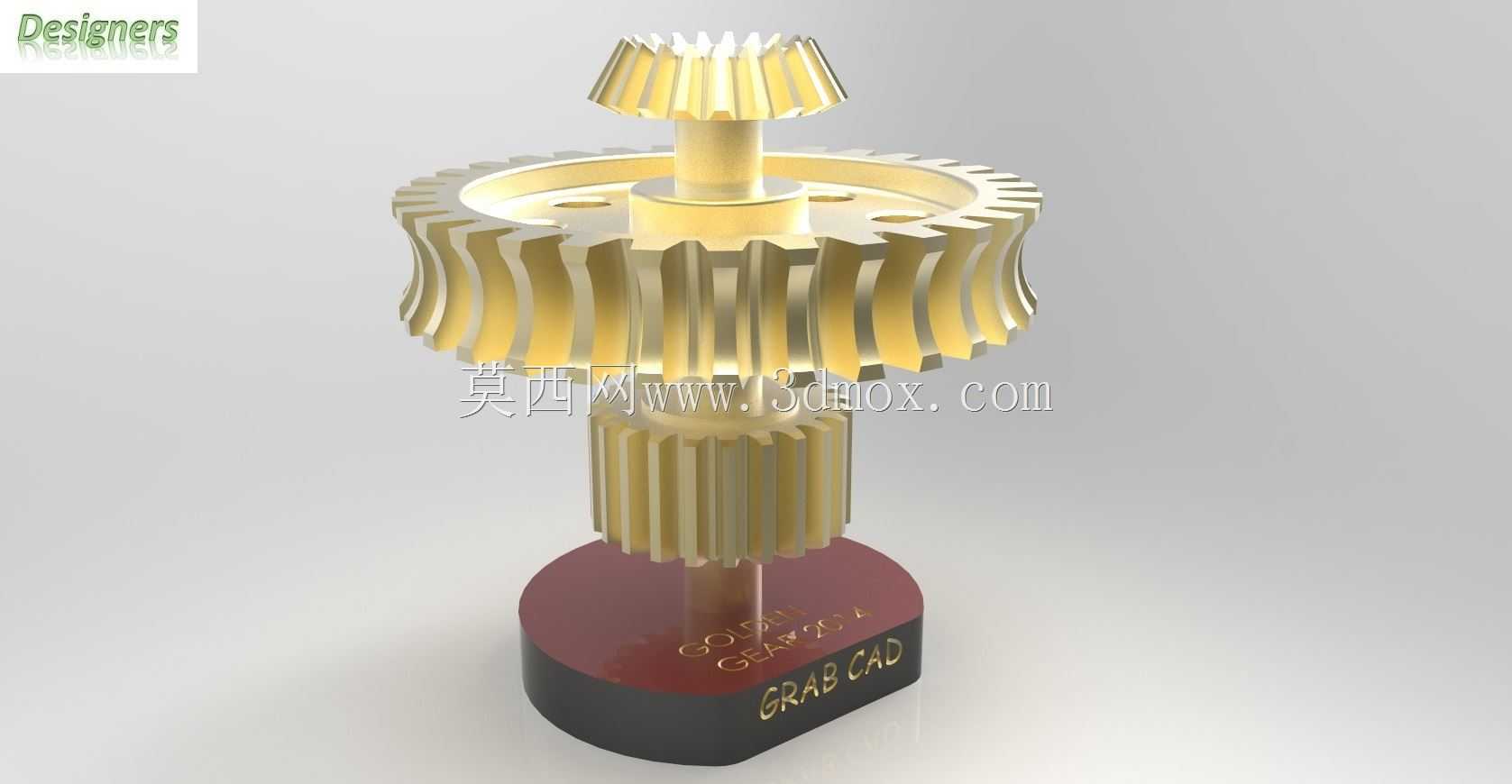

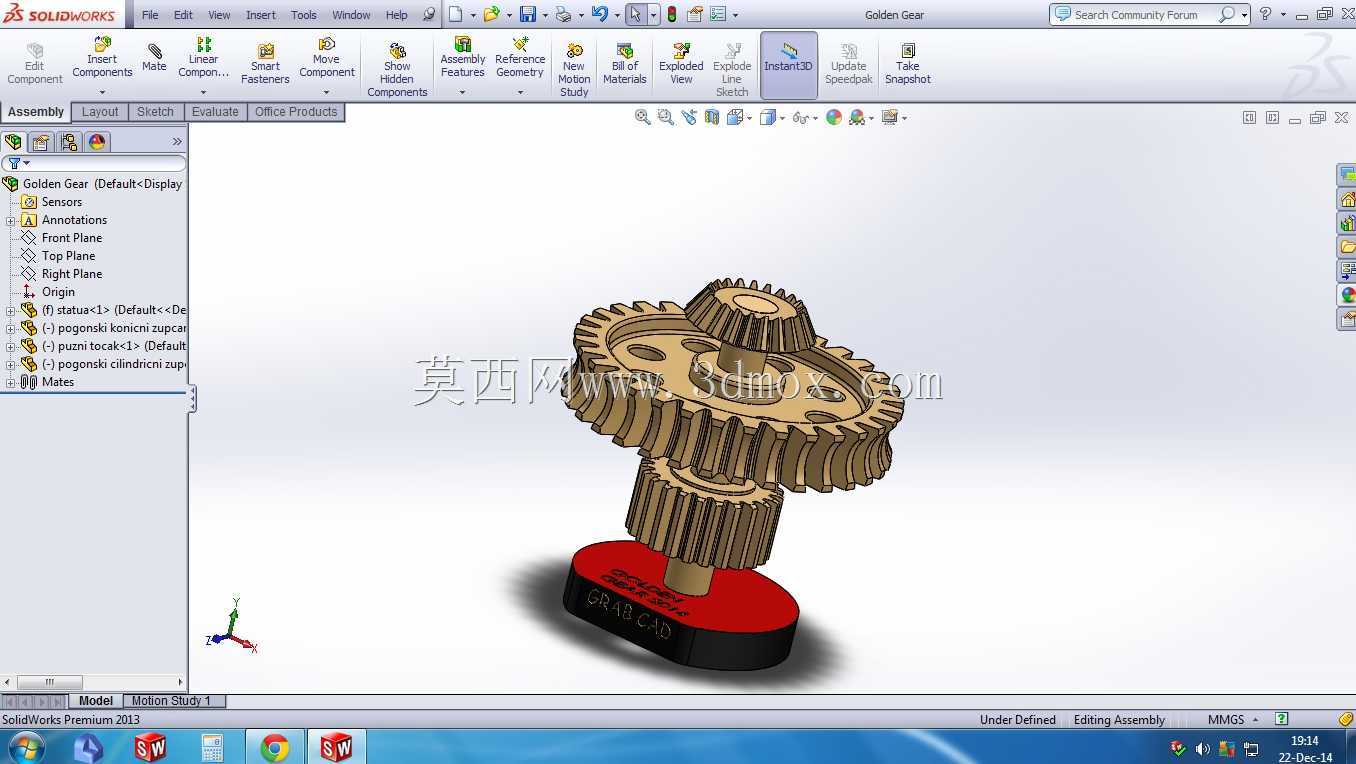

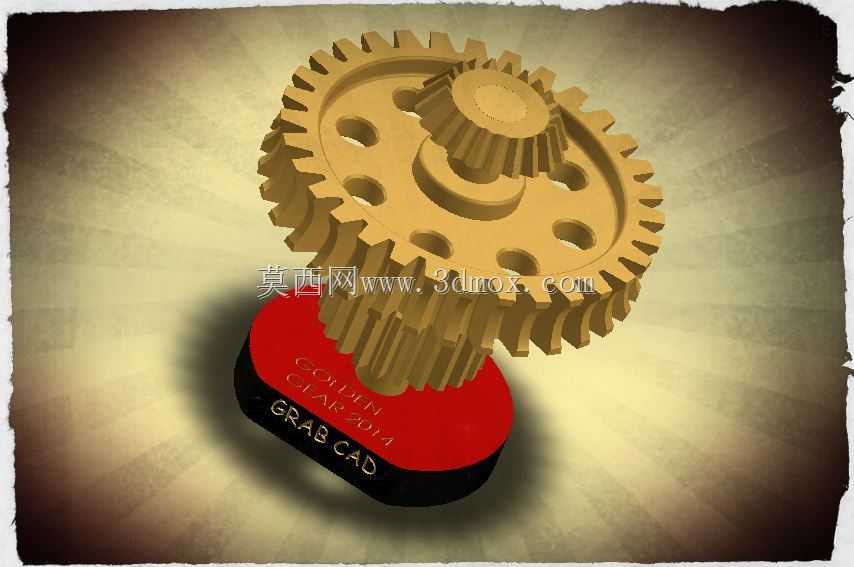

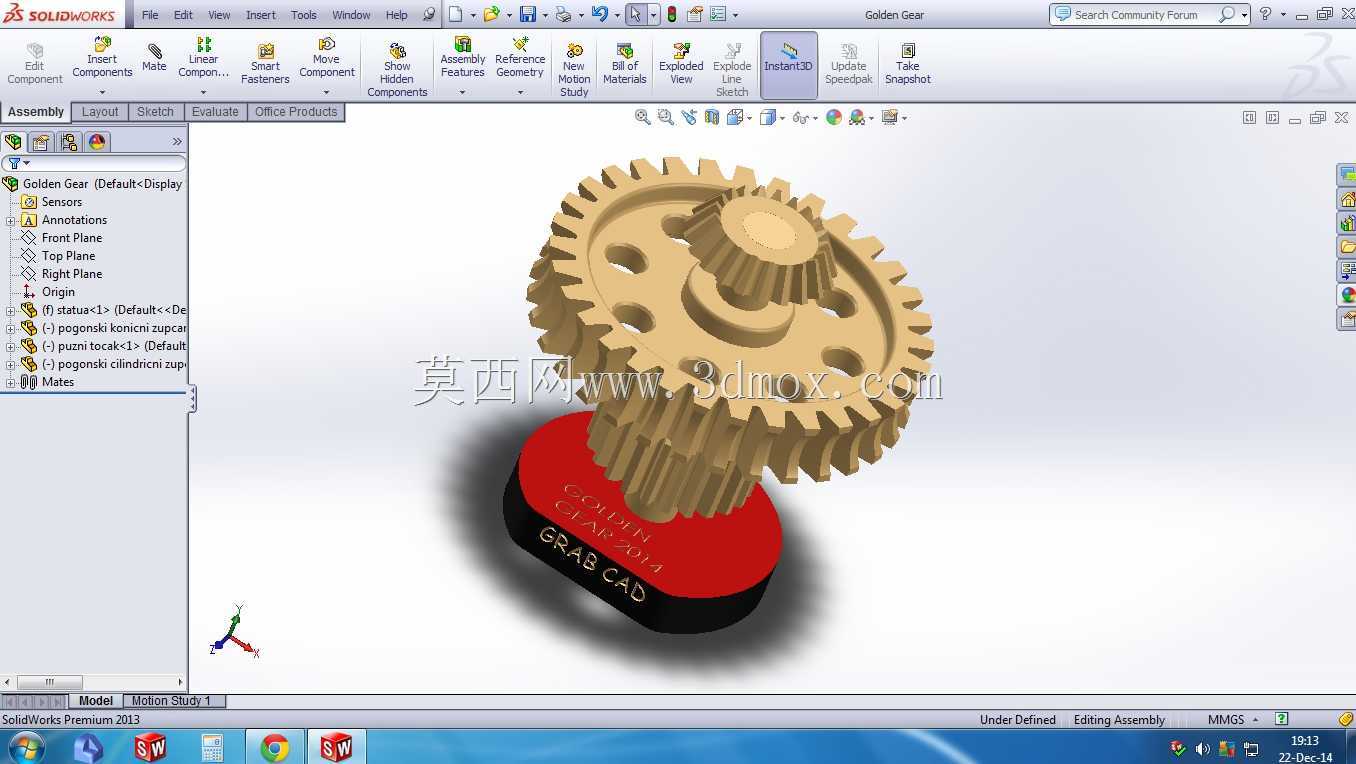

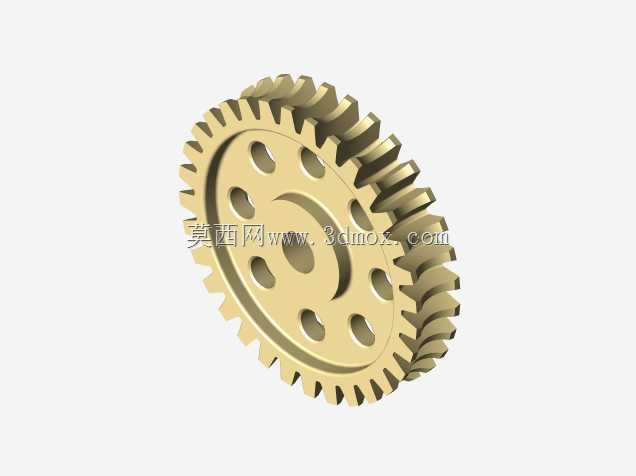

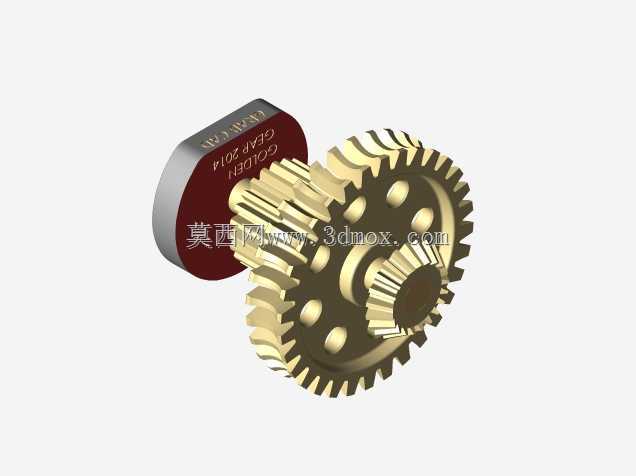

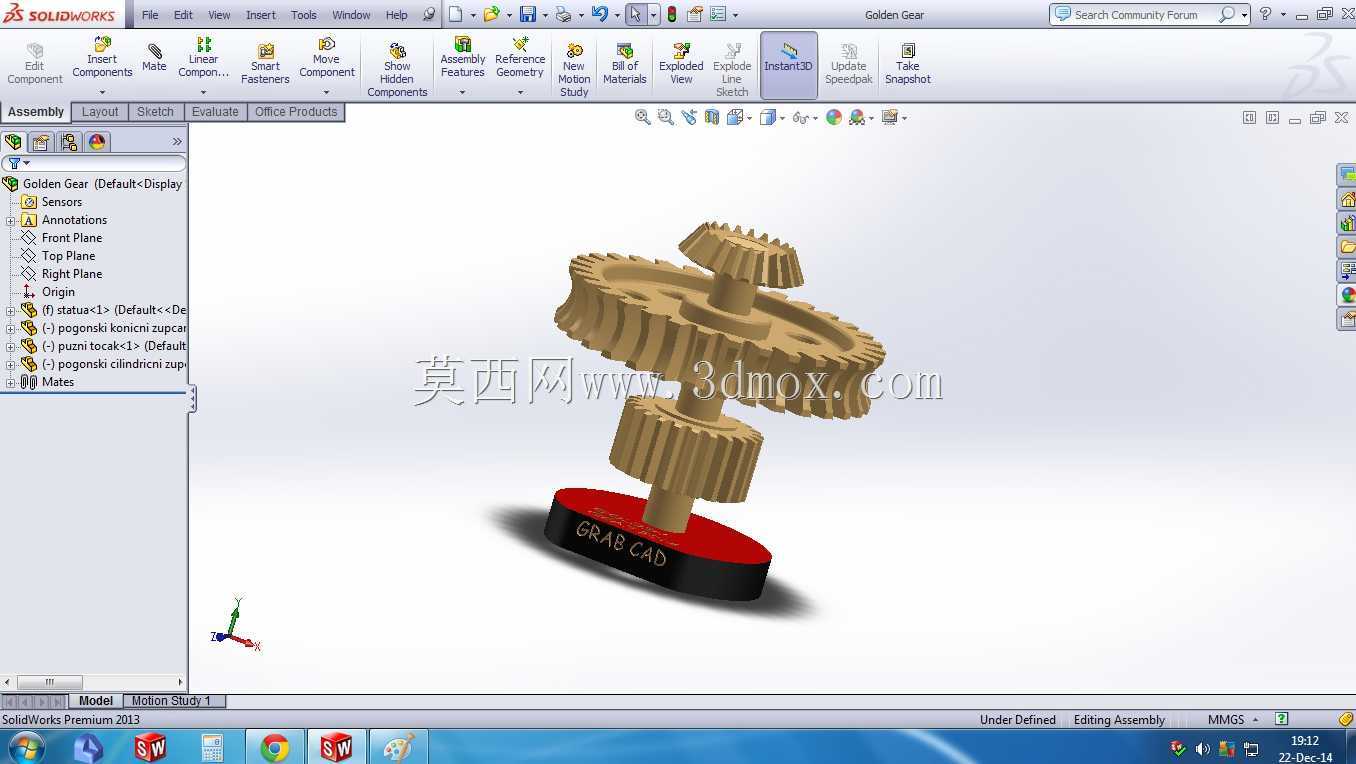

这套多联组合传动齿轮组件,是面向紧凑空间动力分流与变向传动场景设计的核心传动部件,主要应用在小型动力设备、精密传动装置、小型内燃动力单元的动力传输路径中,可在有限的安装空间内同时实现动力的转向传递、转速调整、多路径分流输出,解决传统单组齿轮传动无法同时完成变向与多级减速的布局痛点。组件整体采用同轴叠装的结构布局,从顶部到底部分别集成了直齿锥齿轮、蜗轮结构、直齿圆柱齿轮三类传动齿形,三类齿形共用同一根中心转轴,无需额外设置多根平行或交错的传动轴,极大压缩了传动结构的整体占用空间,适配内部安装空间局促的小型动力设备。顶部的直齿锥齿轮主要用于垂直相交轴之间的动力传递,可将水平方向输入的动力转换为垂直方向输出,齿形采用等隙渐开线齿形设计,啮合过程中齿面接触均匀,传动过程噪音低,承载能力强,可适配中高速小扭矩的前端动力输入场景。中间段的蜗轮结构可与适配的蜗杆配合实现大减速比的动力传输,具备反向自锁特性,可避免输出端负载反带输入端造成的设备故障,适合需要低速大扭矩输出的传动环节,齿面采用圆弧齿形设计,啮合接触面积大,耐磨性能优异,长期运行下的齿形磨损量远低于普通直齿蜗轮。下部的直齿圆柱齿轮用于平行轴之间的动力传递,可将动力分流输出至其他平行布置的传动单元,齿形采用标准渐开线直齿设计,加工精度易保证,安装调试难度低,互换性强,可与同模数的标准圆柱齿轮直接啮合使用。设计过程中充分考虑了各段齿形的受力边界,对不同传动段的齿厚、齿高参数做了差异化匹配,锥齿轮段侧重高速啮合的平稳性,齿厚相对较薄以降低转动惯量;蜗轮段侧重大扭矩承载,齿根做了加厚圆角处理,避免大负载下出现断齿问题;圆柱齿轮段兼顾传动效率与承载能力,齿宽参数匹配常规平行轴传动的设计规范。整体安装边界上,组件底部设置了带定位凸台的安装基座,基座上预留了固定安装孔位,可直接通过螺栓固定在设备的壳体安装面上,中心转轴的两端预留了轴承安装位,可适配标准深沟球轴承实现转动支撑,轴向定位通过轴肩与卡簧槽实现,装配流程简单,后期维护更换便捷。各段齿形的啮合位置做了轴向尺寸的精准匹配,装配后无需额外调整啮合间隙即可达到理想的啮合状态,可有效降低装配调试的人工成本,适合小批量设备的配套使用。
