拖拉机动力输出螺旋锥齿轮箱结构设计

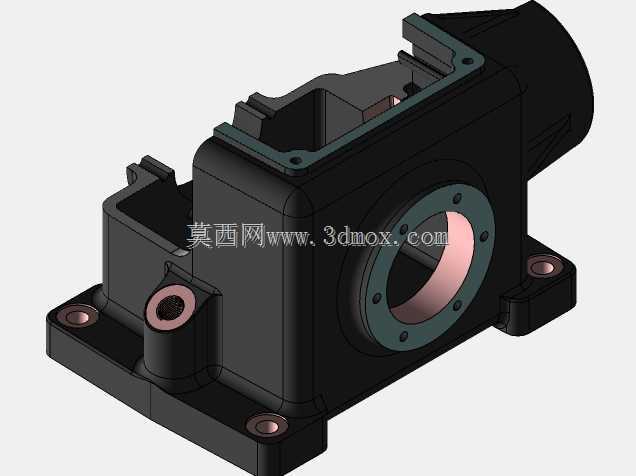

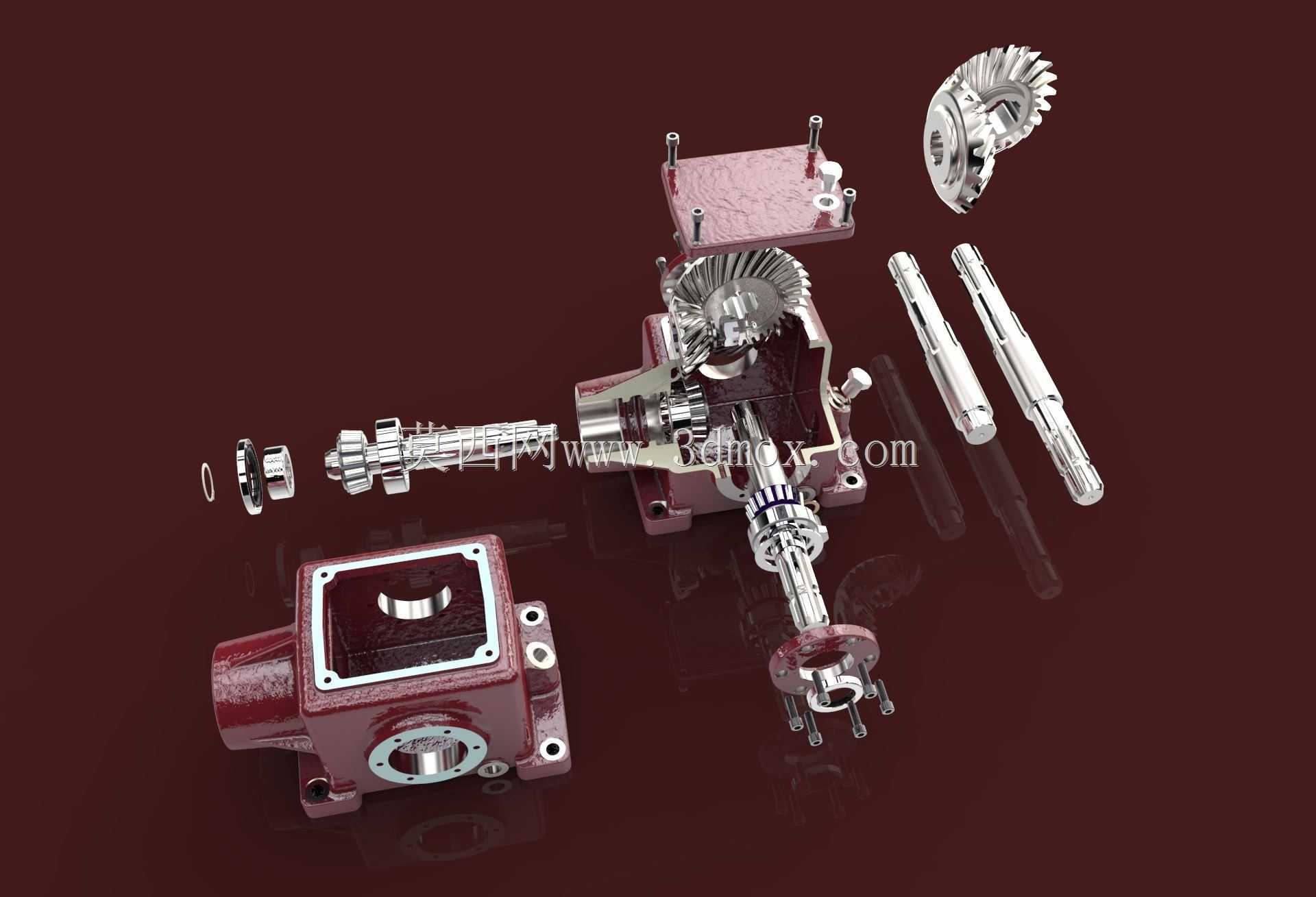

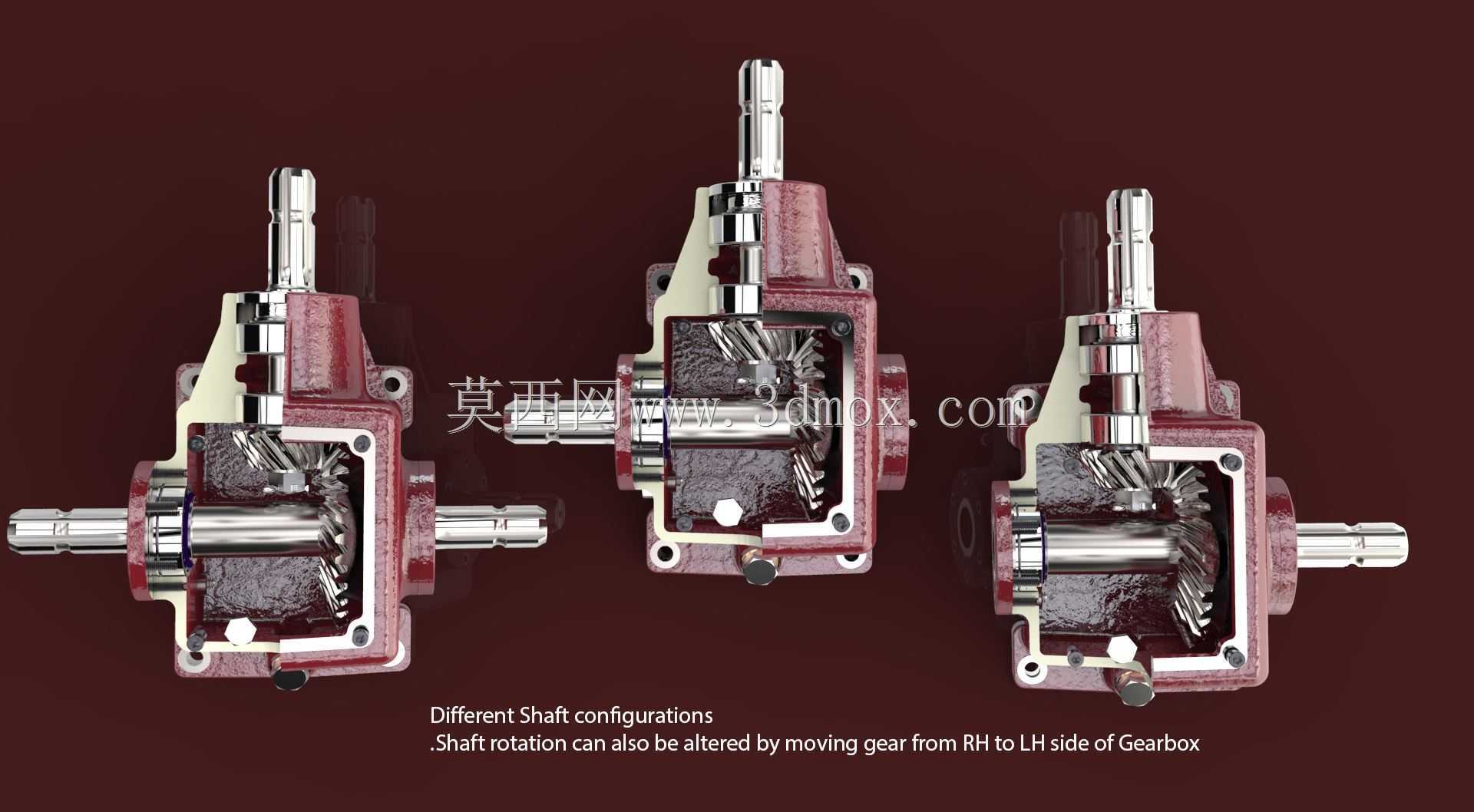

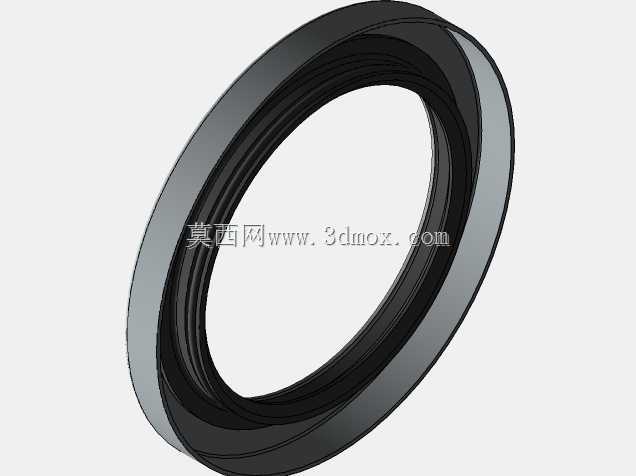

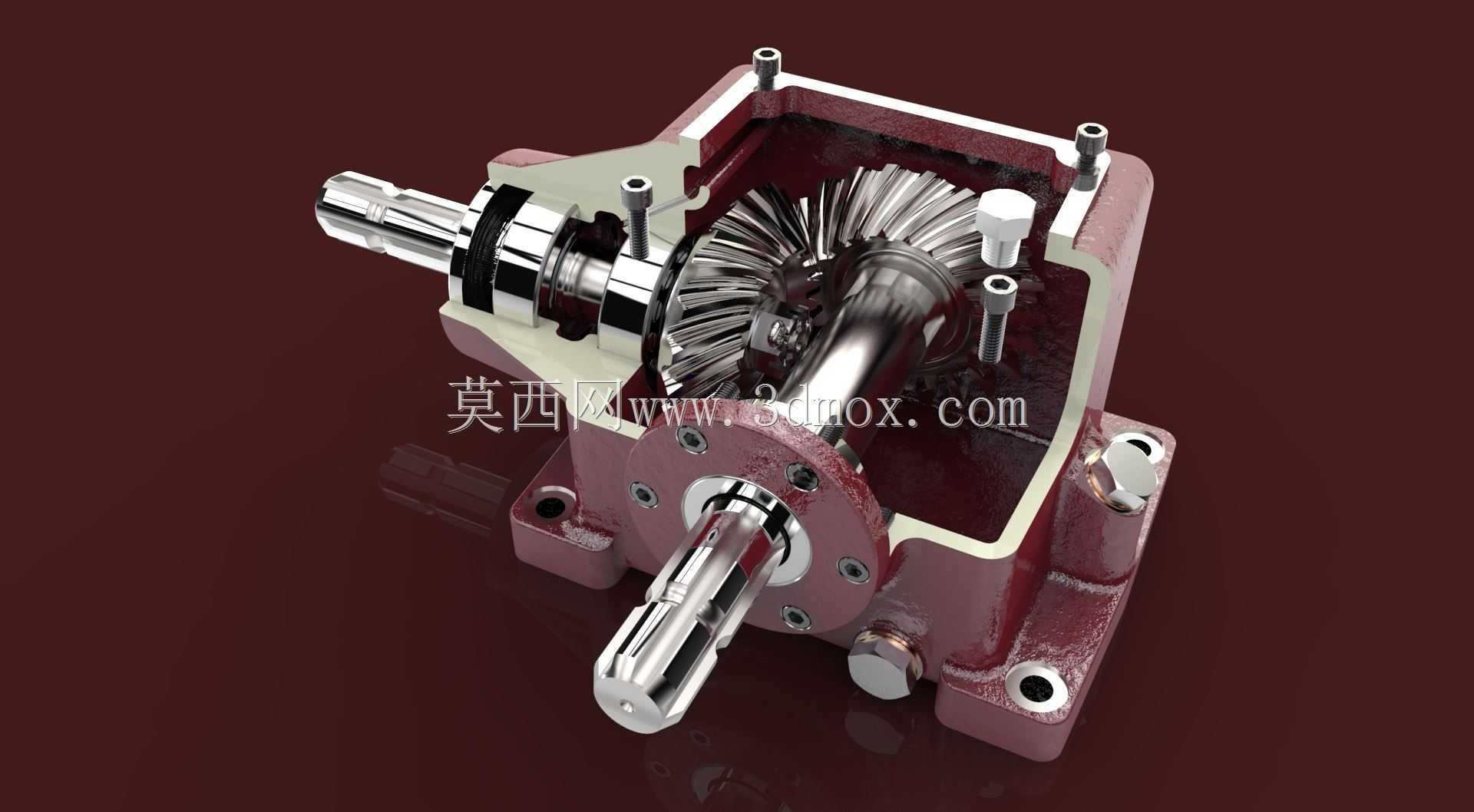

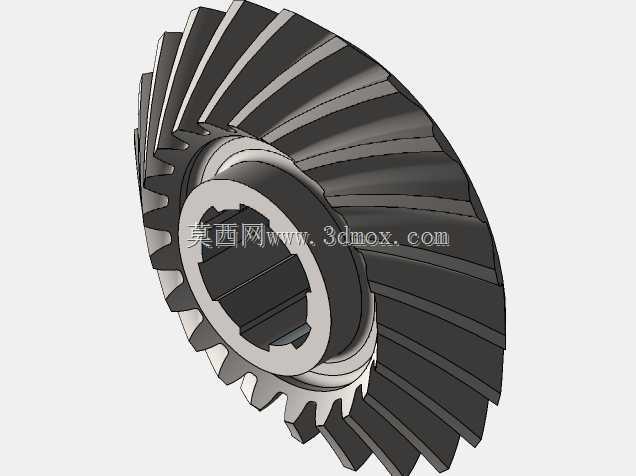

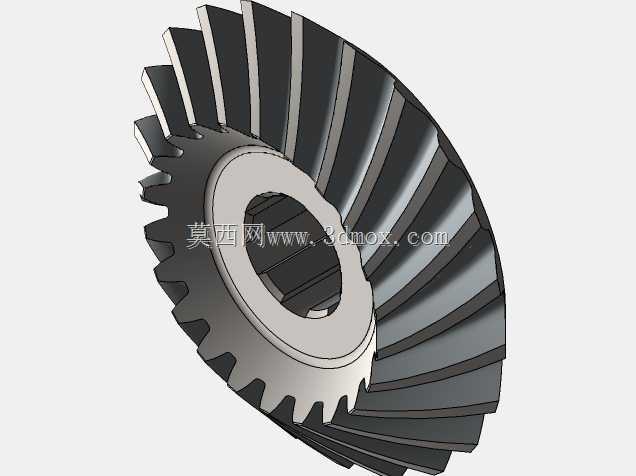

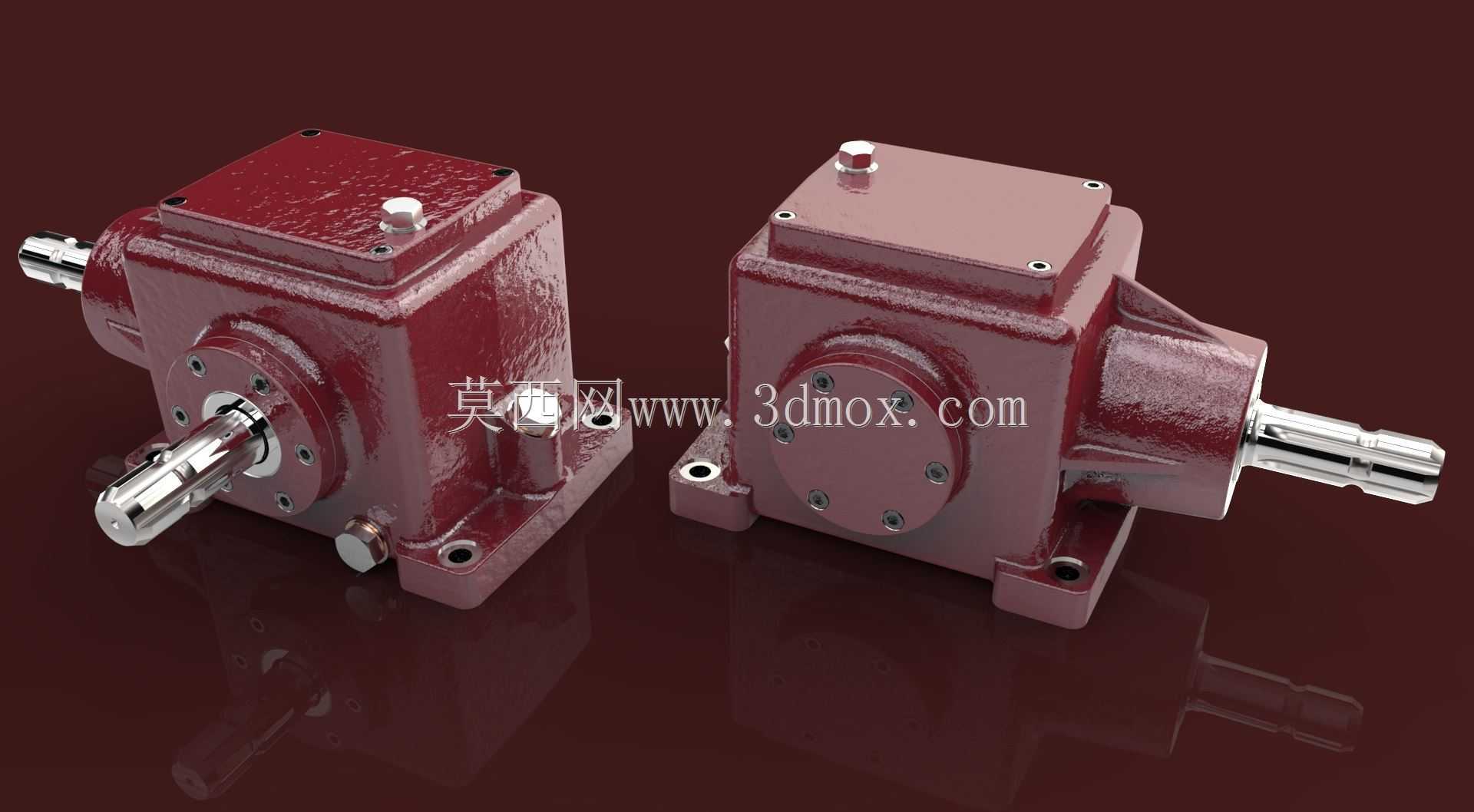

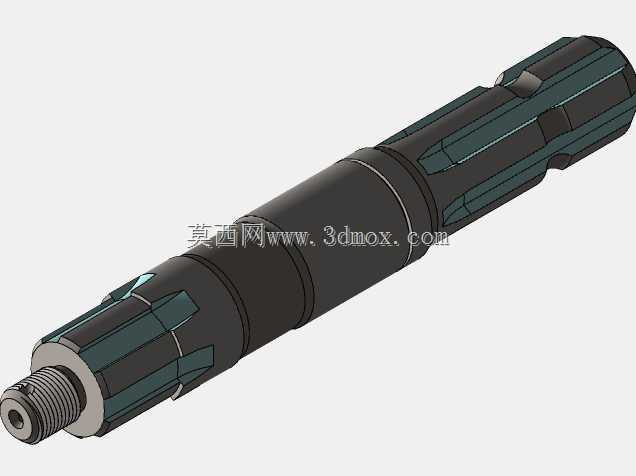

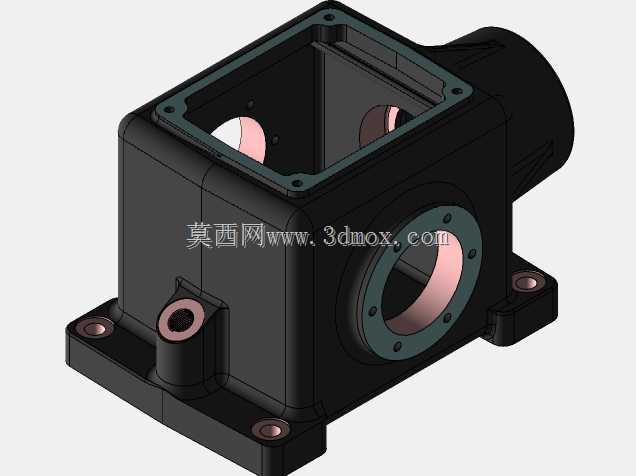

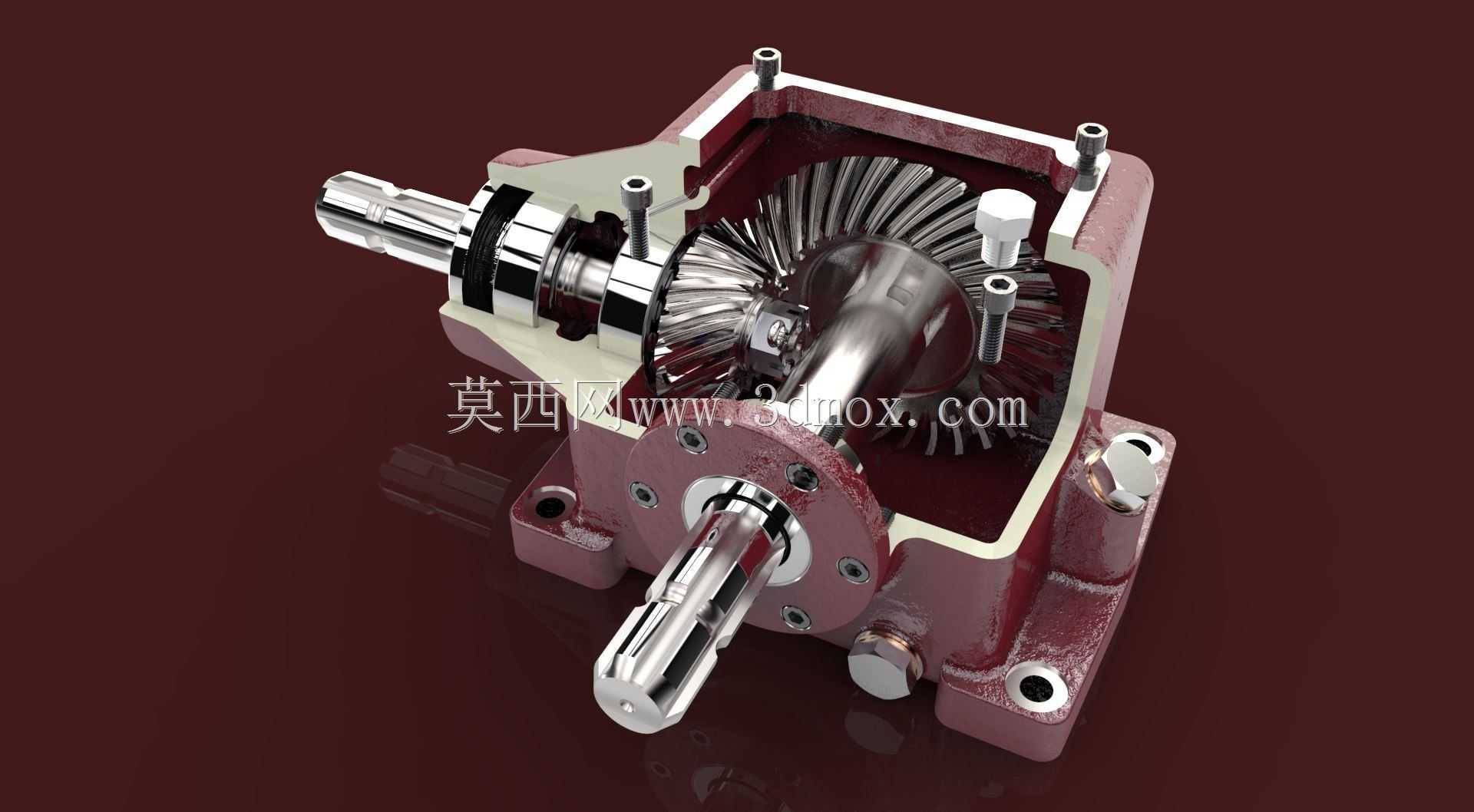

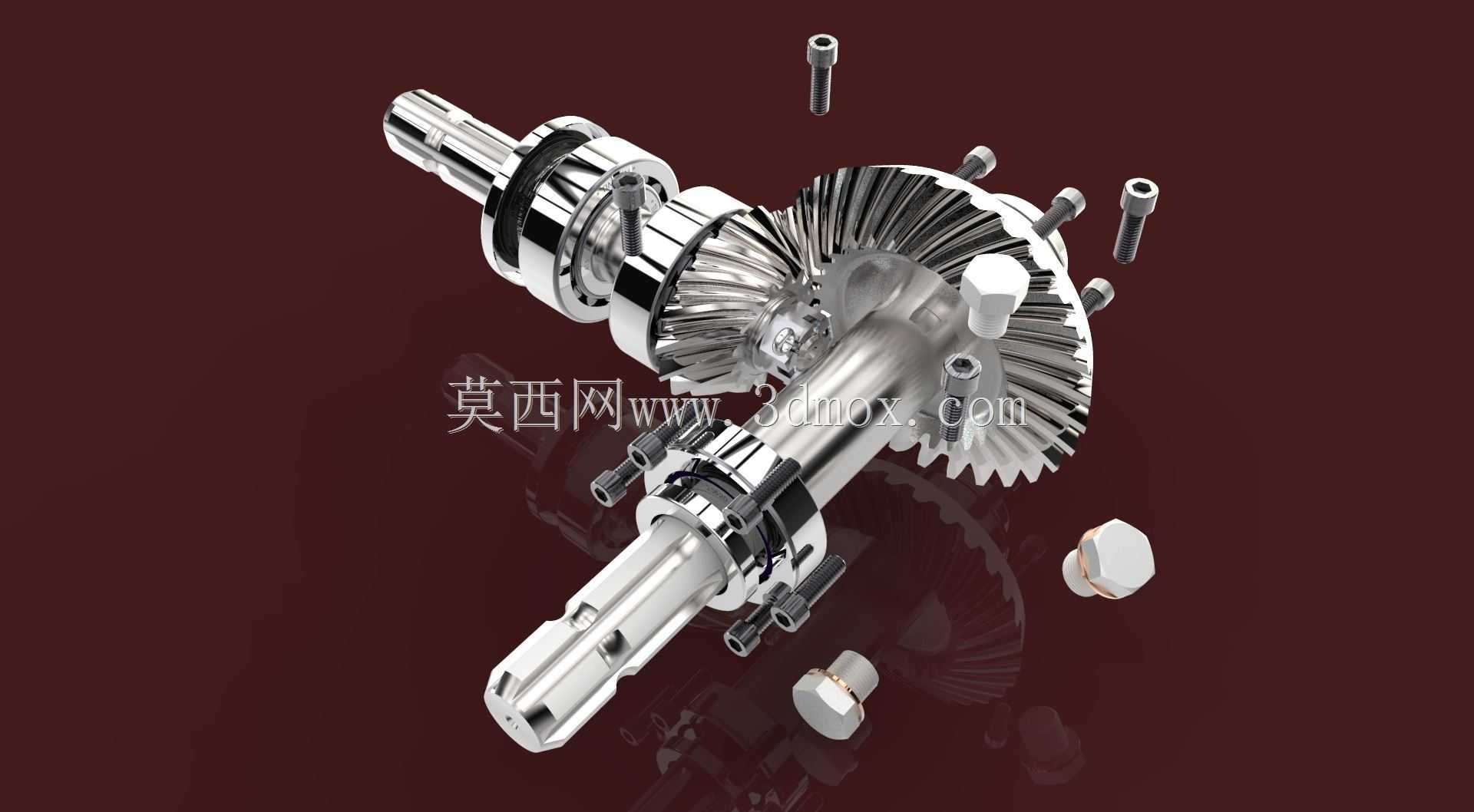

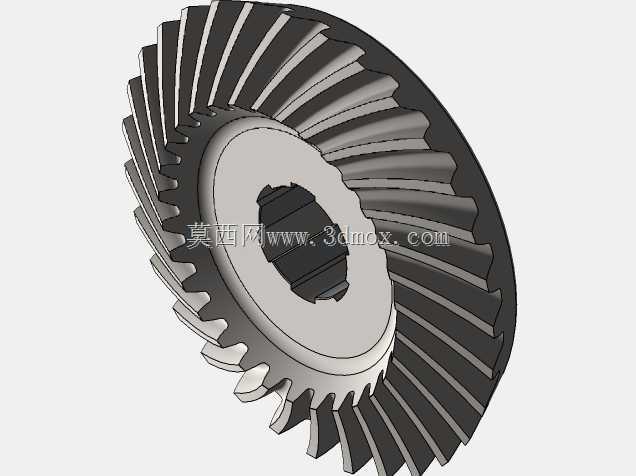

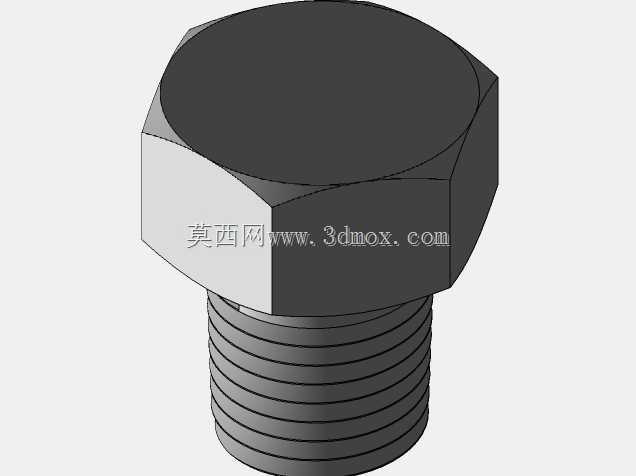

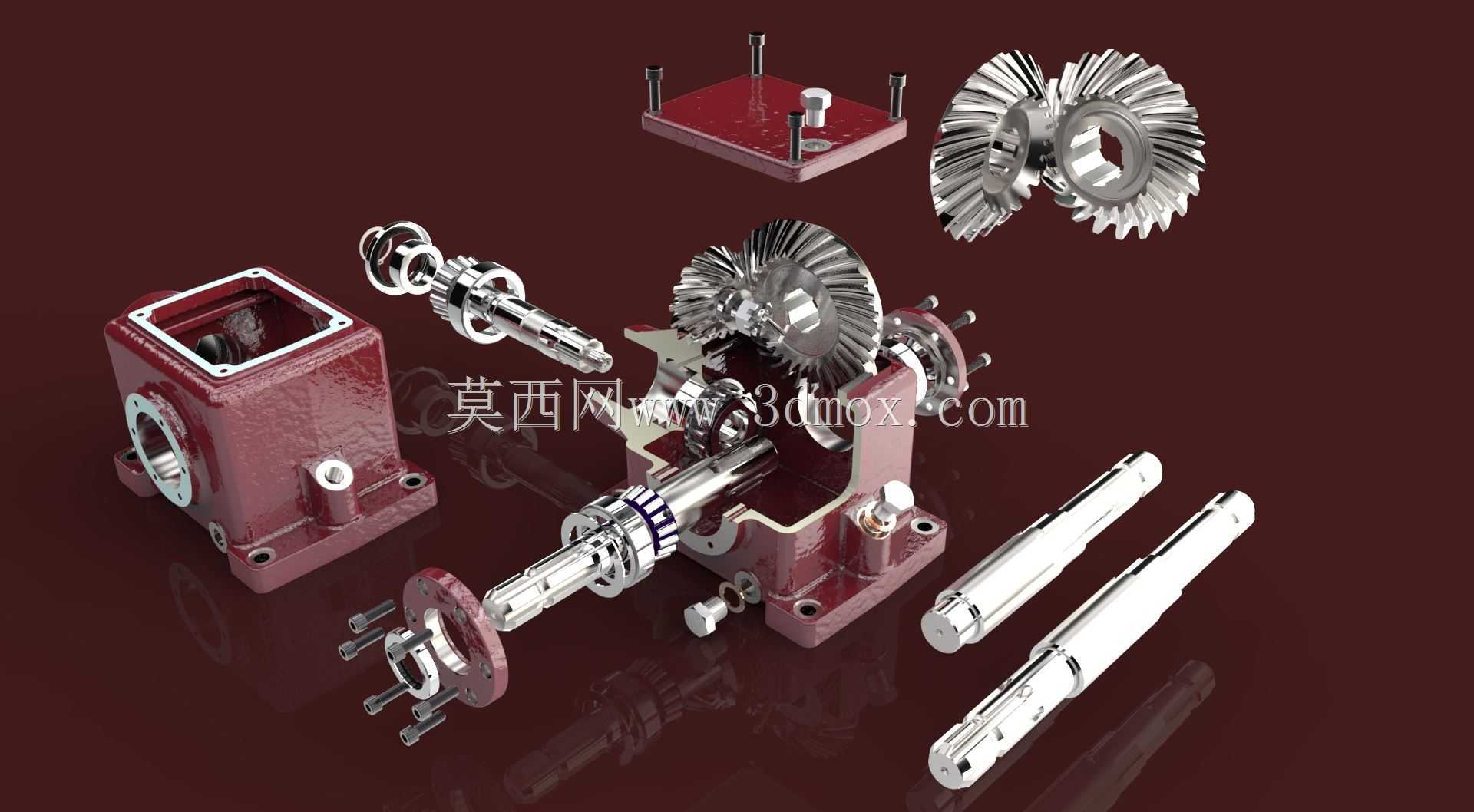

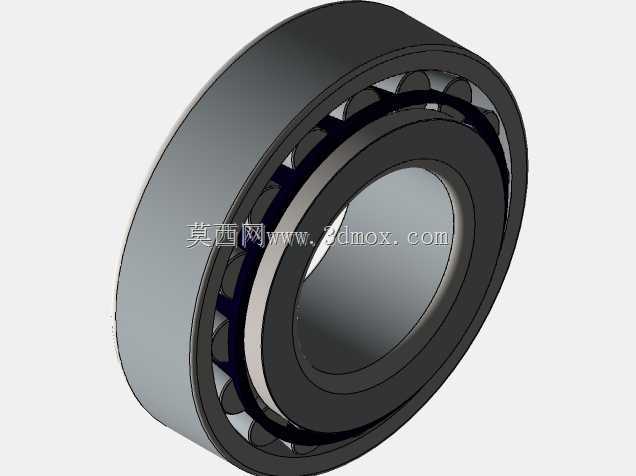

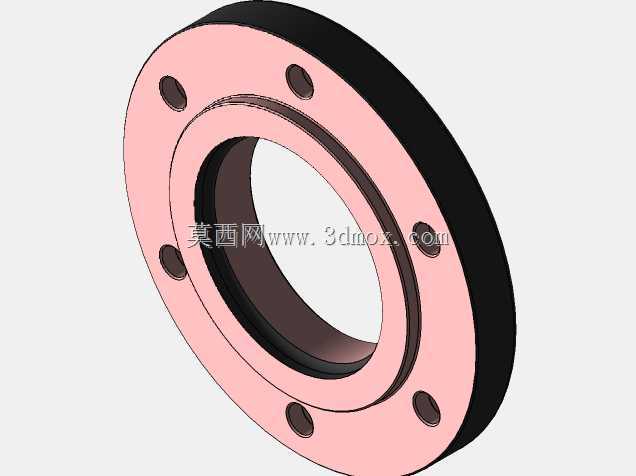

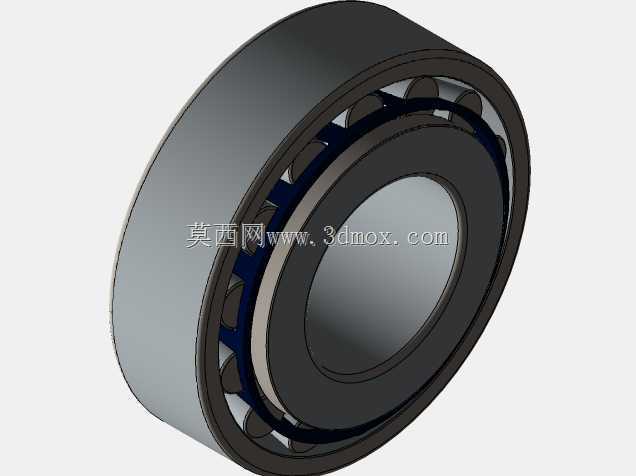

这款螺旋锥齿轮箱是拖拉机动力输出系统的核心传动部件，主要应用于农用拖拉机的后动力输出场景，负责将发动机传递来的动力换向并降速增扭，为挂载的旋耕机、秸秆还田机、播种机等农机具提供稳定的动力输入，适配中小马力段拖拉机的田间作业需求，可满足犁耕、旋耕、播种等多种农事作业的动力传递要求。在实际作业场景中，该齿轮箱安装于拖拉机后桥与后动力输出轴之间，能够将变速箱输出的水平方向旋转动力，通过螺旋锥齿轮的啮合传动转换为垂直方向的动力输出，同时通过不同齿数的齿轮副匹配实现合理的传动比，将发动机输出的高转速低扭矩动力转换为适合农机具作业的低转速大扭矩动力，避免农机具因扭矩不足出现卡滞、闷车等问题，保障田间作业的连续性与稳定性。产品设计上采用分体式铸铁箱体结构，箱体壁厚经过受力校核，既能够承受齿轮啮合产生的径向与轴向冲击载荷，也具备良好的散热性能，适配农田作业多粉尘、高负荷的恶劣工况；内部配置两套可选齿轮副与多组轴系配置，可根据不同作业需求选择对应的轴系安装方案，无需更换整个箱体即可适配不同转速输出要求，同时通过调整齿轮在箱体内的安装侧，可实现输出轴旋转方向的切换，适配正转与反转作业需求的农机具，大幅提升部件的通用适配性。齿轮采用格里森标准螺旋锥齿形设计，齿面经过硬化处理，啮合重合度高，传动过程中噪音低、承载能力强，相比直齿锥齿轮能够承受更大的冲击载荷，更适合农田作业中频繁变负荷的使用场景。安装边界方面，箱体预留了与拖拉机后桥壳体对接的标准化安装法兰面，输入轴与输出轴的轴伸尺寸、连接花键规格均匹配通用拖拉机动力输出接口，安装时无需对拖拉机原有结构进行改动即可直接适配，输入轴与输出轴的轴端均配置了防尘密封结构，可有效阻挡田间的泥水、粉尘进入箱体内部，延长润滑油与内部部件的使用寿命，箱体底部设置了放油螺塞，侧面预留了油位观察与注油口，日常维护保养便捷，能够有效降低农机用户的使用与维护成本。
