拖拉机动力输出齿轮箱结构设计

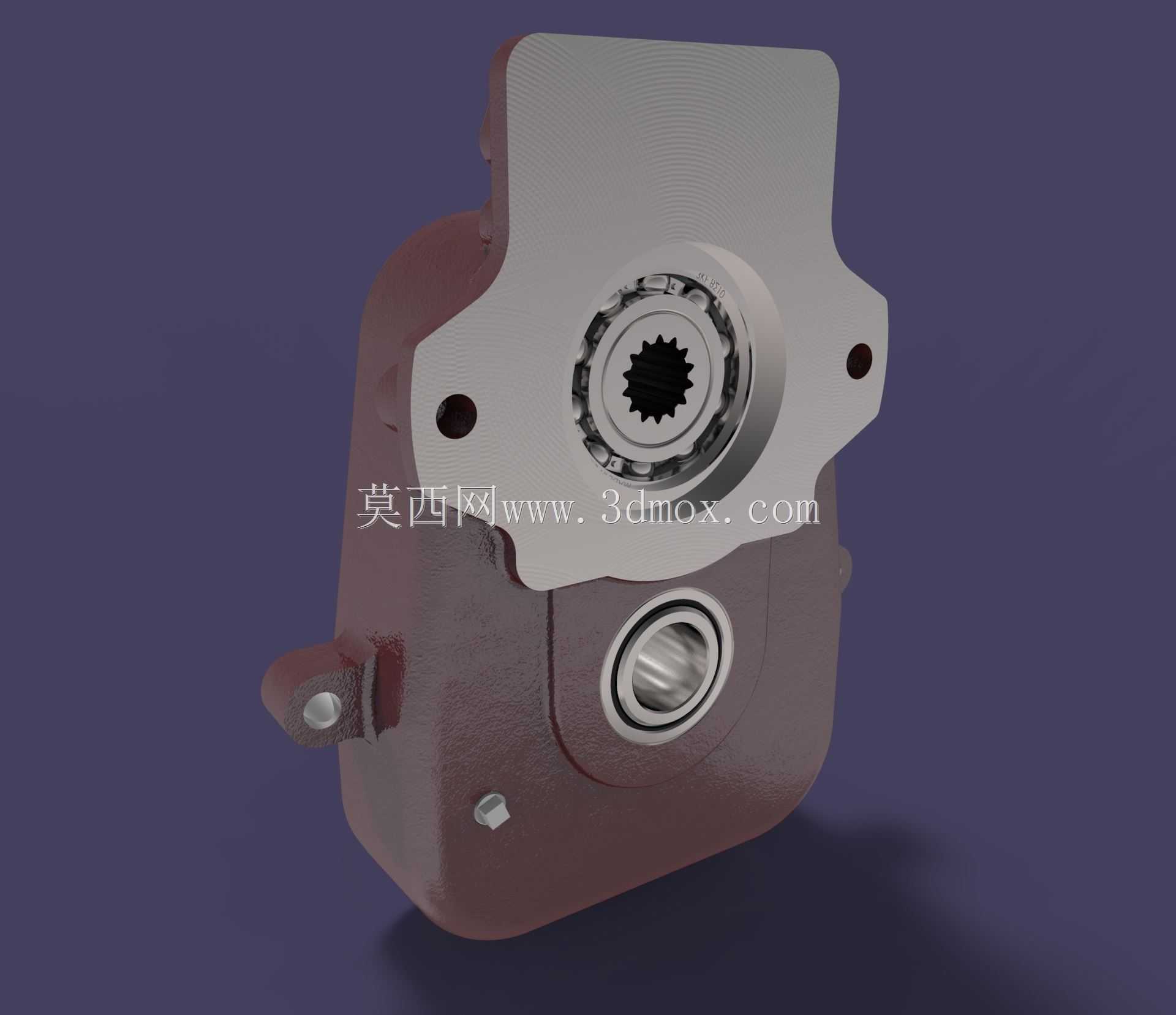

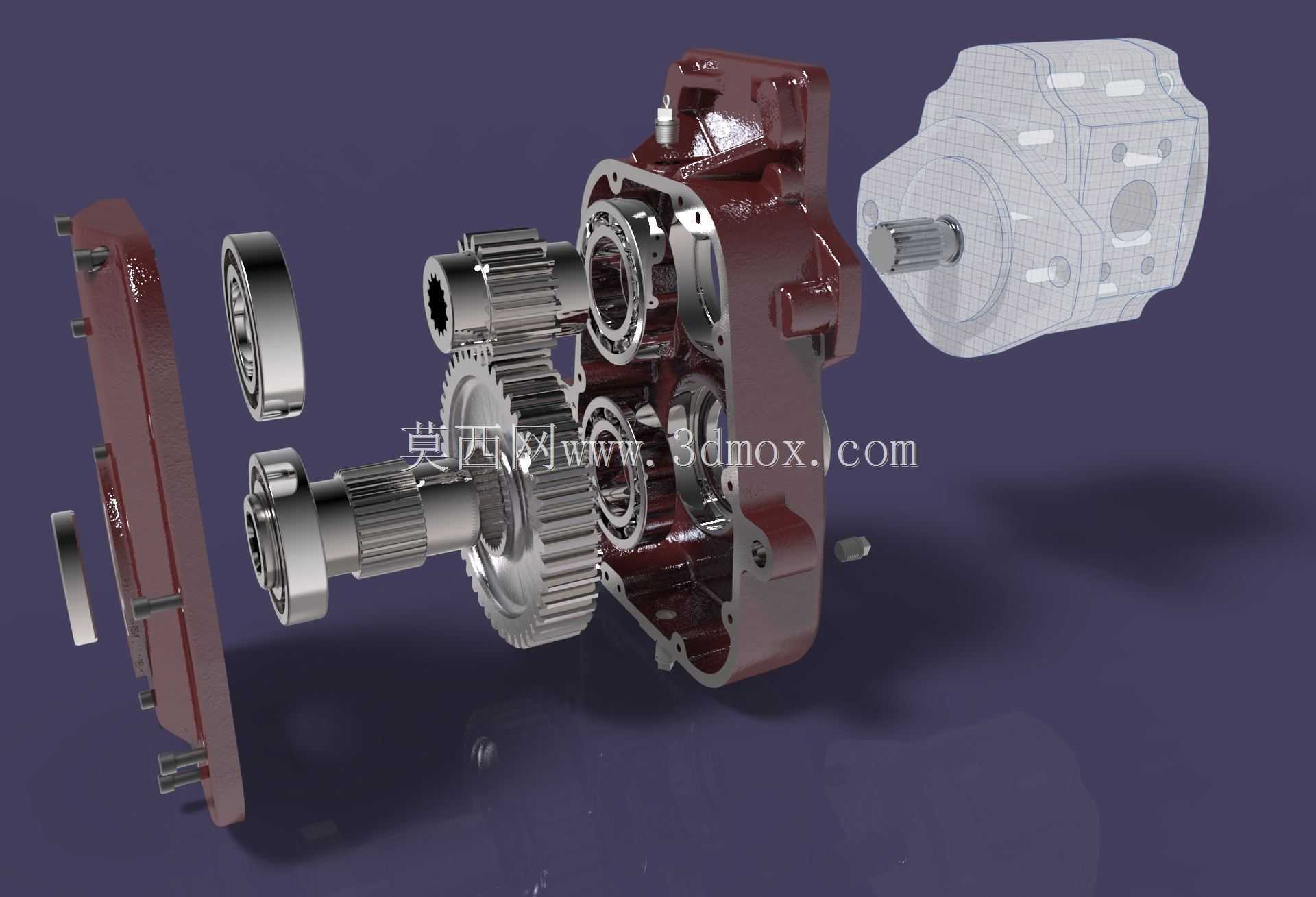

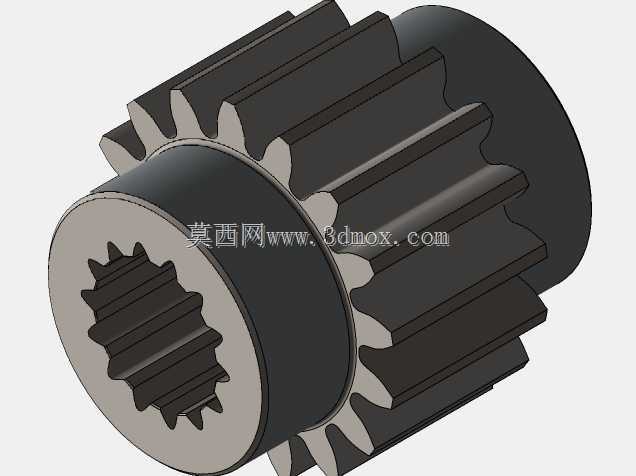

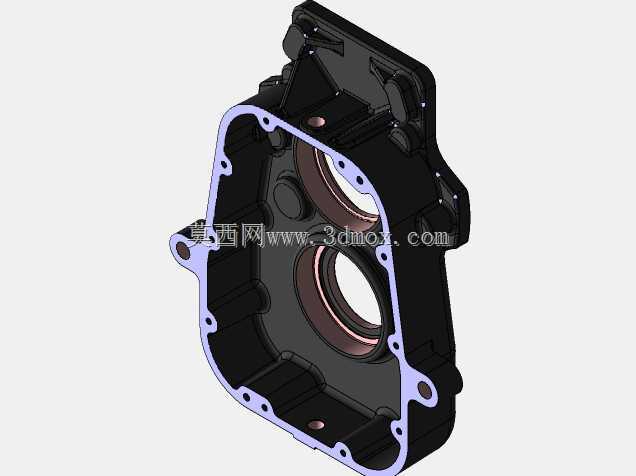

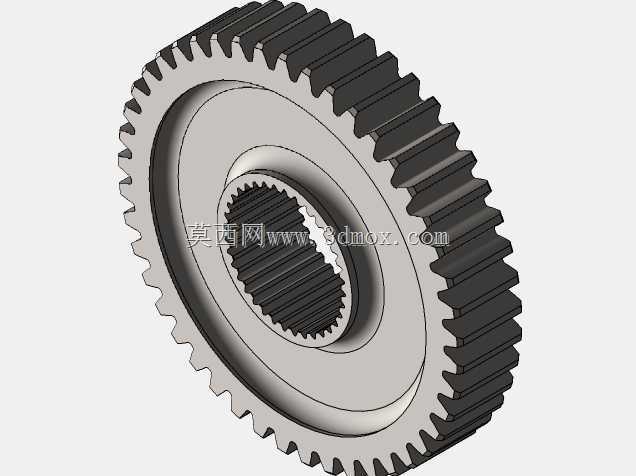

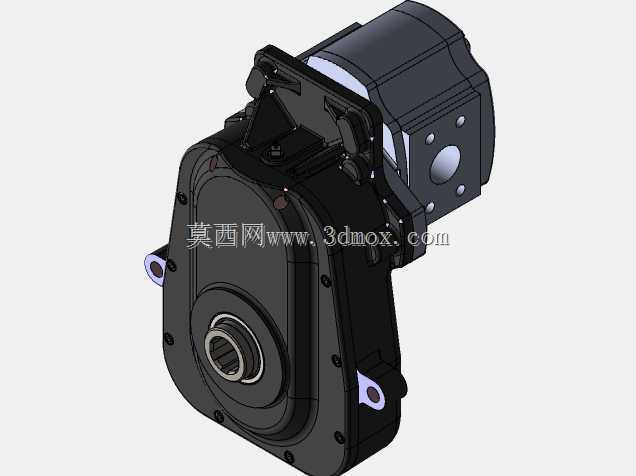

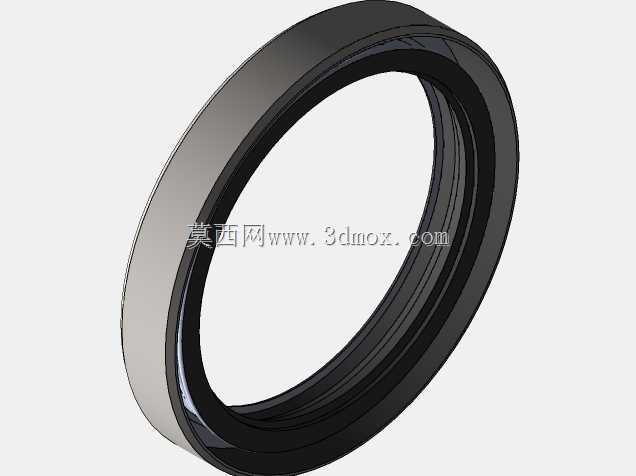

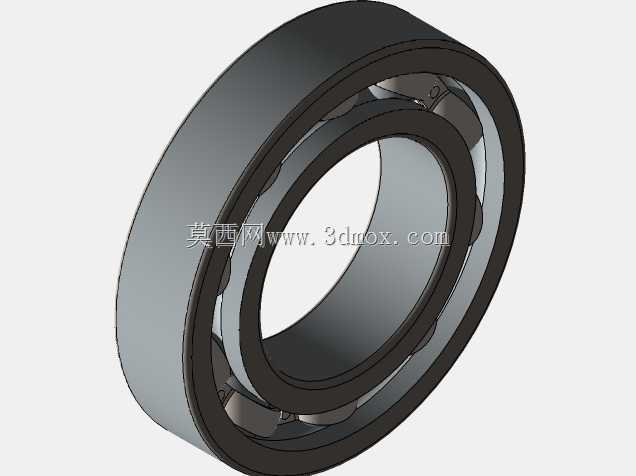

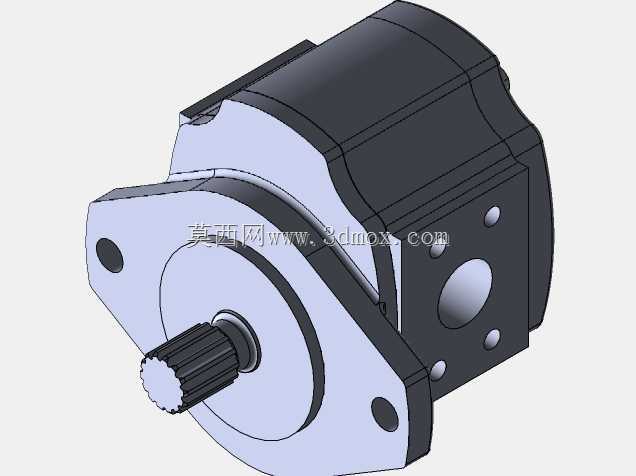

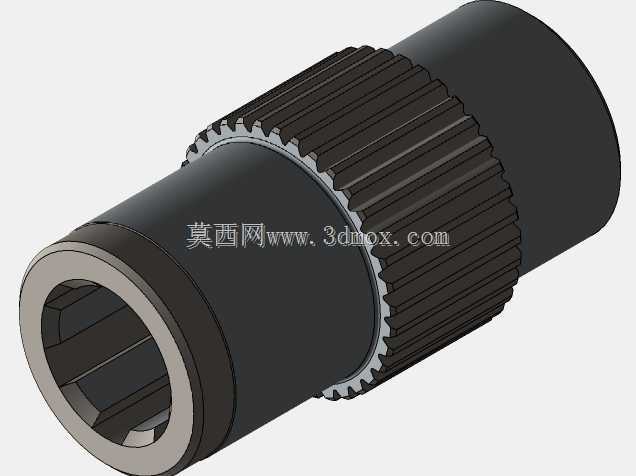

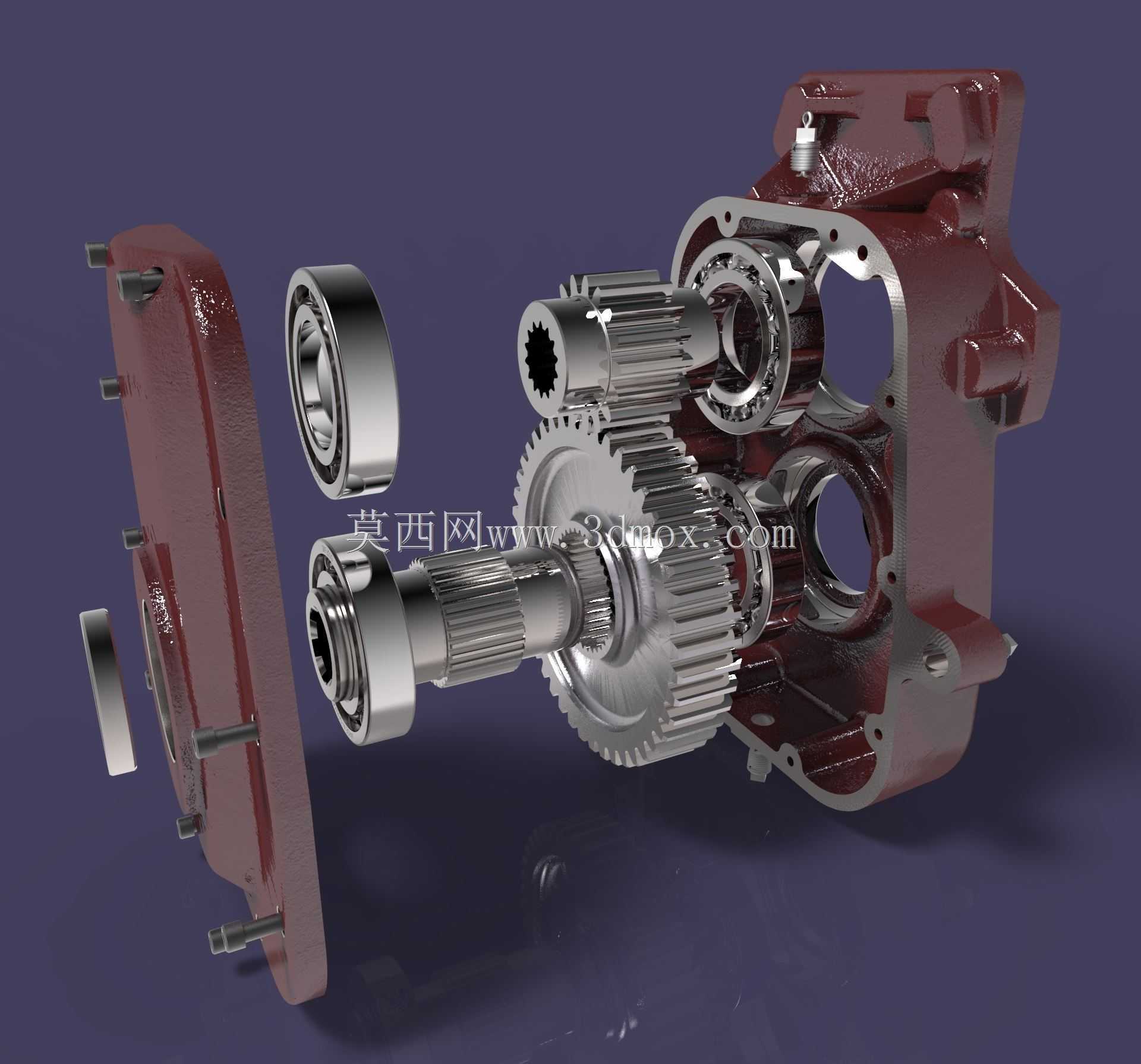

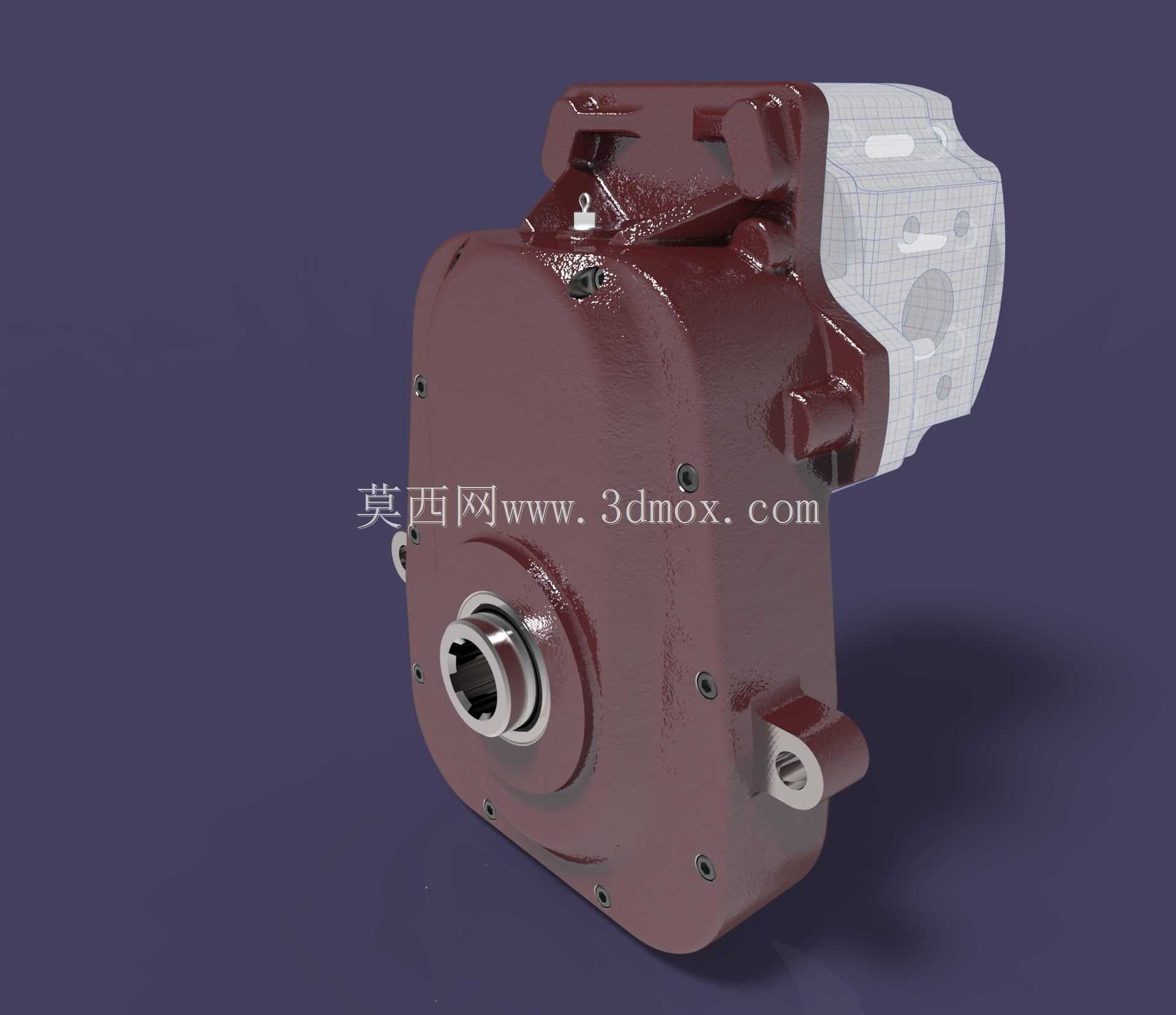

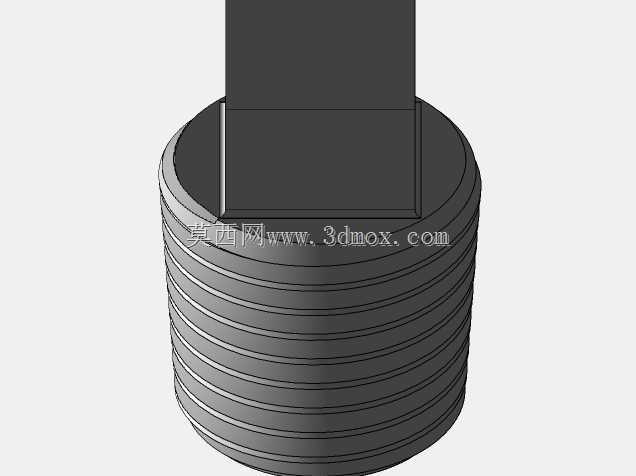

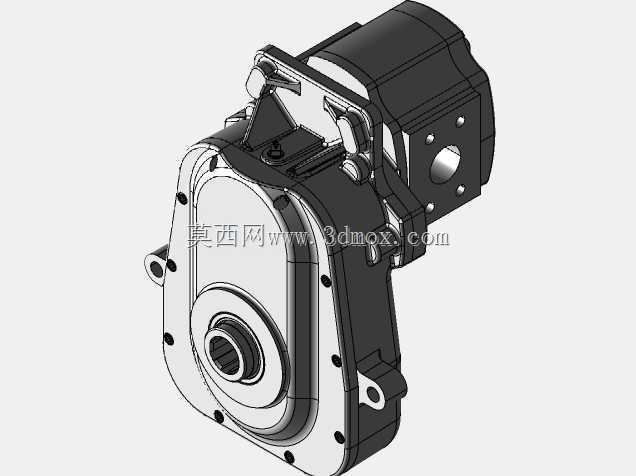

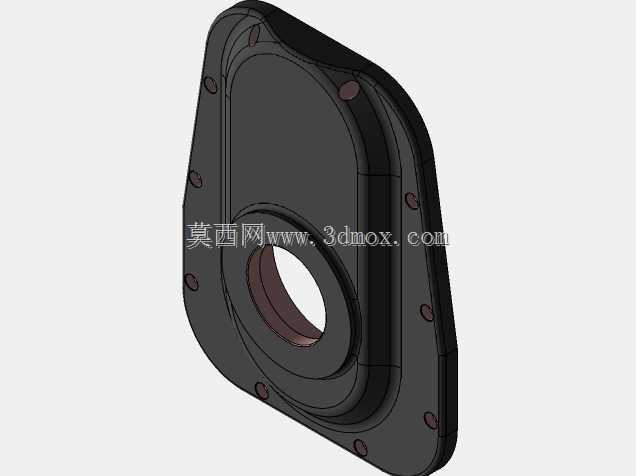

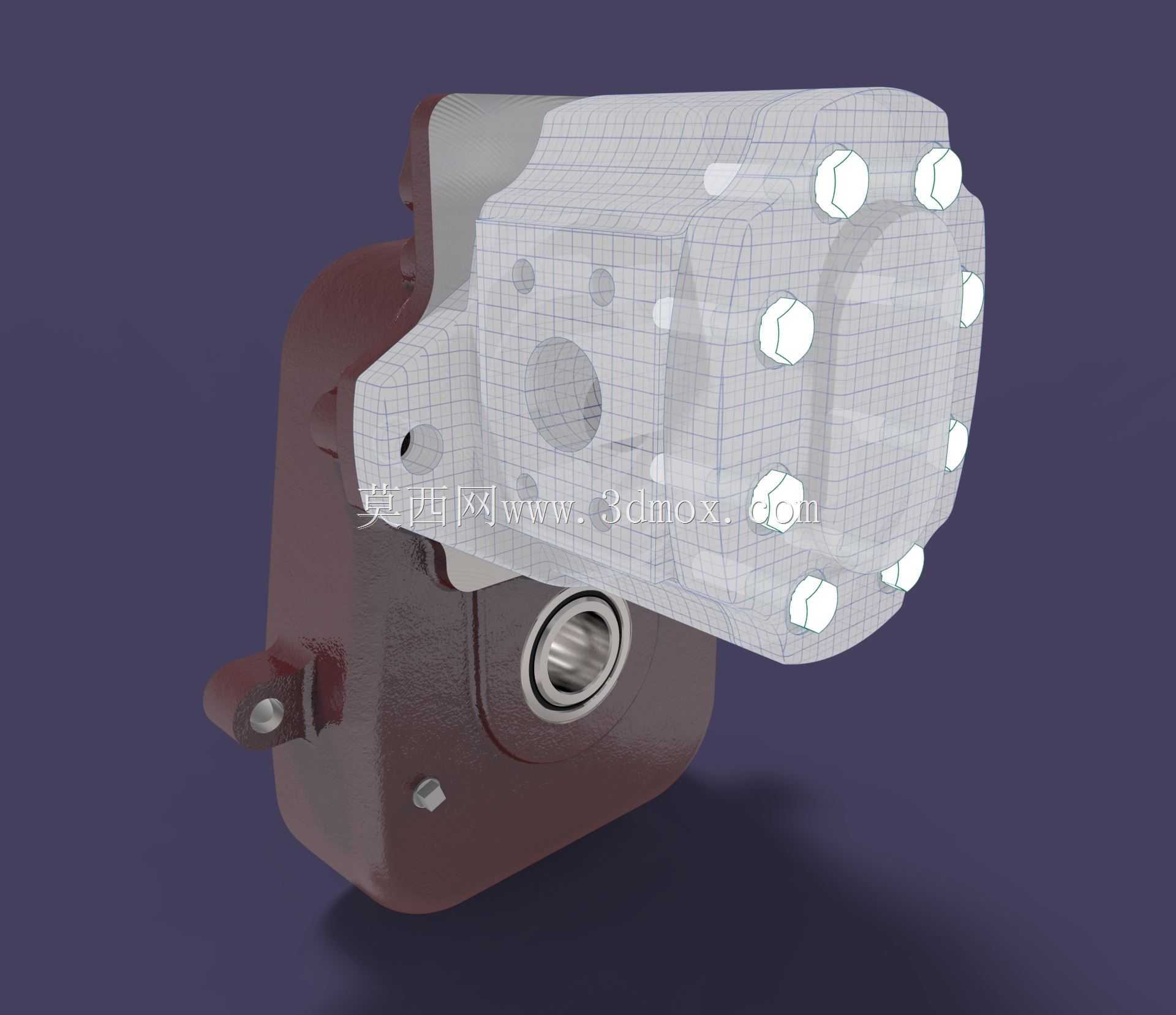

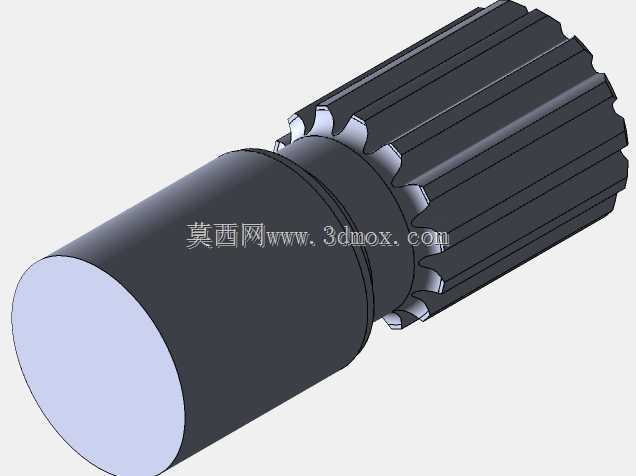

该齿轮箱作为拖拉机动力输出系统的核心传动部件，主要应用于农用拖拉机的后动力输出场景，负责将发动机传递来的动力经过变速变矩后，输送给后置的旋耕机、播种机、秸秆还田机等各类农机作业机具，是保障农机具获得匹配作业转速与扭矩的关键结构，能够适配不同作业场景下的动力需求，在农田耕作、田间管理等农业生产环节中承担着动力中转与适配的核心作用。在功能特性上，该齿轮箱采用多级圆柱齿轮传动结构，通过不同齿数齿轮的啮合搭配实现设定的传动比，可将发动机输入的高转速低扭矩动力转换为低转速大扭矩的输出动力，满足农机作业时的大负载作业需求；箱体采用分体式结构设计，分为主壳体与侧盖两部分，既方便内部齿轮、轴系、轴承等零部件的装配与后期维护，也能保证整体结构的刚性与密封性，避免作业过程中泥沙、水汽进入箱体内部损坏传动部件，同时可储存润滑齿轮与轴承所需的润滑油，保障传动部件长期稳定运行。设计过程中，首先围绕动力传输的扭矩需求匹配各级齿轮的模数与齿宽，选用斜齿圆柱齿轮搭配直齿圆柱齿轮的组合，斜齿轮用于高速级传动可降低啮合噪音、提升传动平稳性，直齿齿轮用于低速级可承受更大的传动扭矩；轴系采用多轴承支撑结构，输入轴与输出轴的支撑位置经过受力校核，可抵消齿轮啮合产生的径向力与轴向力，避免轴系出现挠曲变形影响传动精度。安装边界方面，箱体侧部设置有标准SAE C型法兰安装接口，可适配对应规格的液压泵等附属部件，输入轴采用14T 12/24 DP花键结构，能够与动力输入部件实现可靠的花键连接，传递大扭矩时不会出现打滑松脱问题；输出端采用标准花键输出结构，可匹配通用型农机具的连接接口，无需额外改装即可实现与多数常规农机具的对接安装；箱体外部设置有多个固定安装点位，可通过螺栓牢固固定在拖拉机的车架安装位上，承受作业过程中的振动与冲击载荷，不会出现移位或连接松动的问题。齿轮采用全新开线齿轮齿廓设计，齿部经过参数优化，啮合重合度更高，传动过程中载荷分布更均匀，可有效降低齿面磨损，延长齿轮的使用寿命，整体结构紧凑，在有限的安装空间内实现了多级传动的布局，不会占用拖拉机过多的底盘布置空间，适配多数中小马力拖拉机的底盘安装尺寸要求。
