约翰迪尔农用悬挂式圆盘耙结构设计

这款圆盘耙是配套大马力拖拉机使用的农田耕整作业机具，主要应用于旱田耕地后的碎土整平、作物收获后的残茬处理、播前地表整理等农业生产场景，在东北黑土区、华北平原旱作区、西北农垦规模化种植区都有广泛的使用需求，能够适配黏重土壤、沙壤土、多残茬地块等不同作业条件，解决传统犁耕后土块过大、地表不平整、残茬缠绕影响后续播种的实际生产问题。

从实际作业用途来看，该设备可一次性完成切土、碎土、残茬切断、地表轻度整平的复合作业，相比传统钉齿耙，它对硬质土块的破碎能力更强，对玉米、小麦等作物直立残茬的切断效果更好，作业后地表平整度更高，能够为后续播种作业创造上虚下实的种床条件，减少播前整地的作业遍数，降低农机作业的燃油消耗与时间成本。

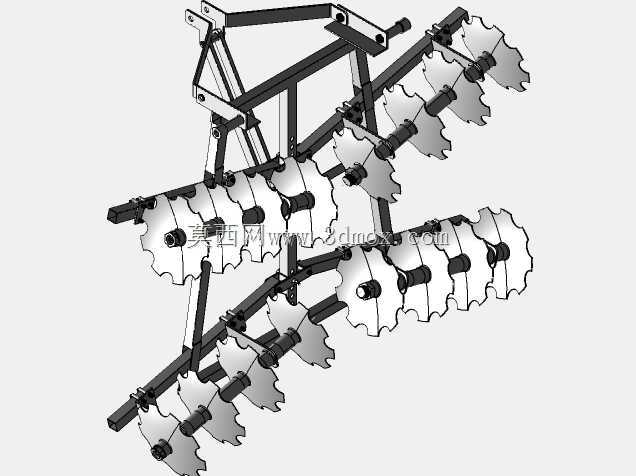

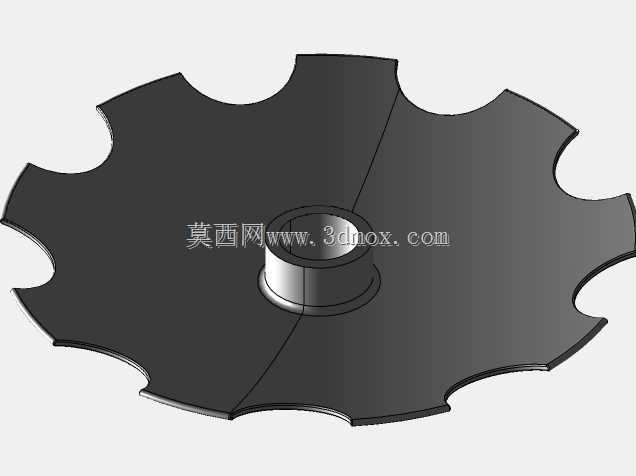

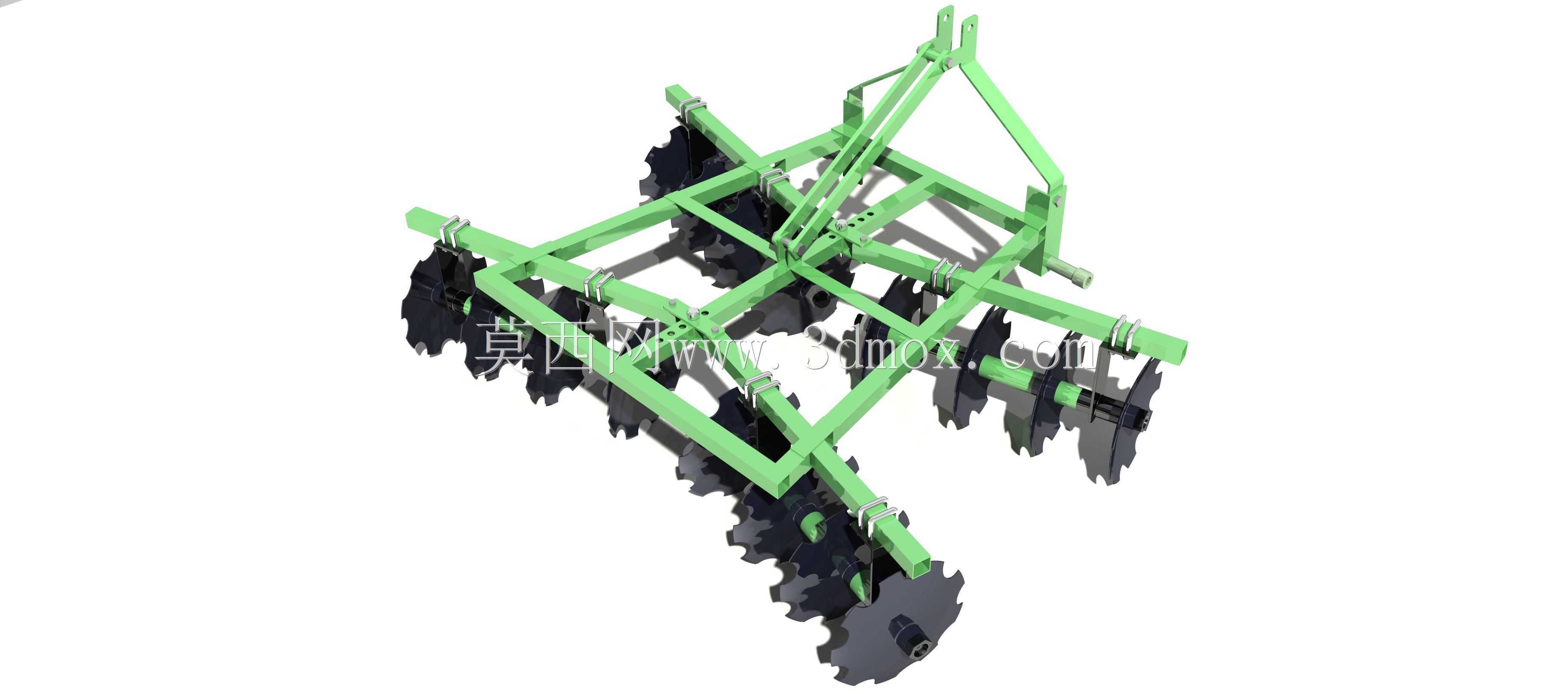

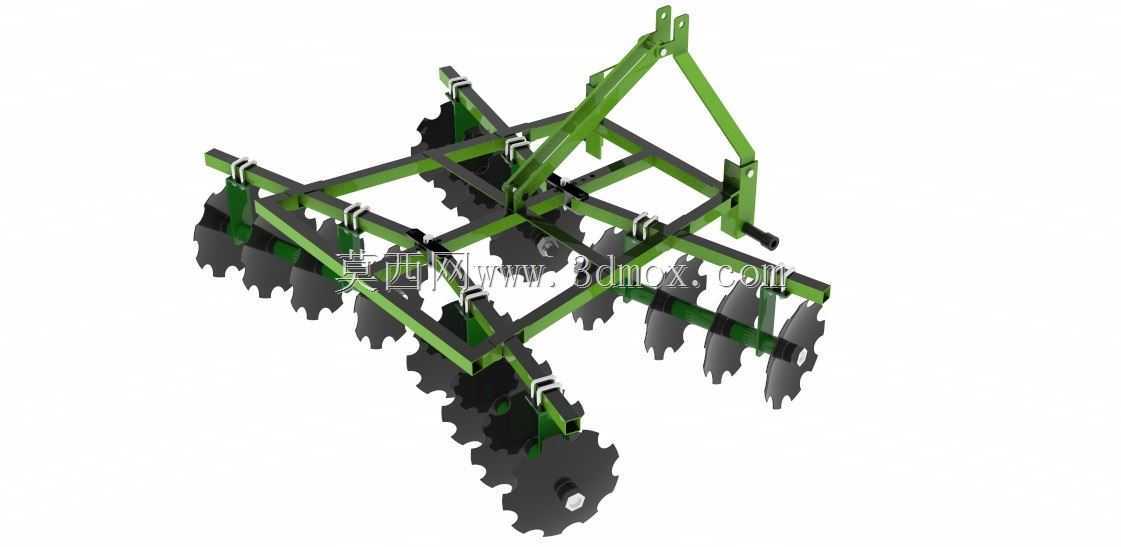

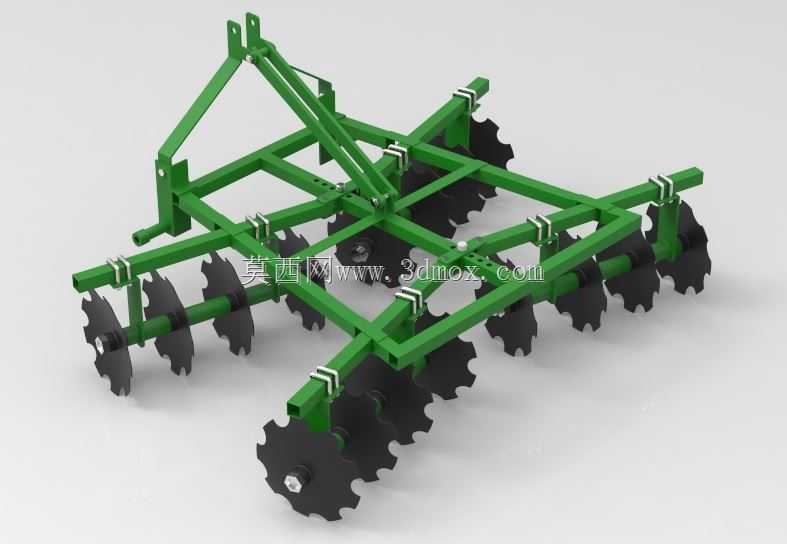

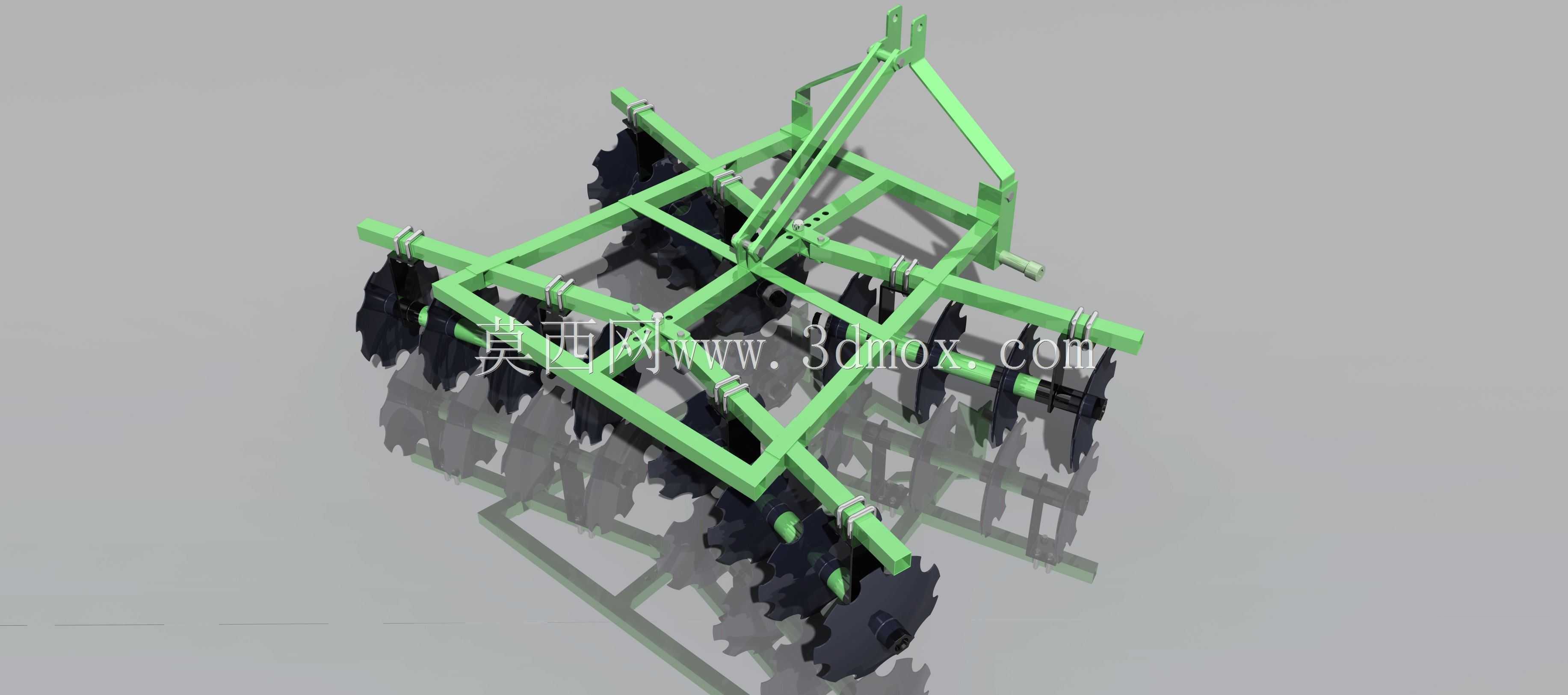

在功能特性设计上，整机采用对称式耙组布局，前后两列耙片呈交错角度布置，作业时每个耙片都能独立切入土壤，不会出现漏耕区域；耙片选用缺口圆盘结构，相比普通平面圆盘，缺口刃口更容易切入板结土壤，对长秸秆、杂草的切割能力更强，不易出现缠草堵耙的问题；每个耙片都通过独立的轴承座安装在耙架上，作业时可随地表起伏小幅浮动，保证不同地形位置的耙深一致性，避免出现局部耙深过深或过浅的情况。

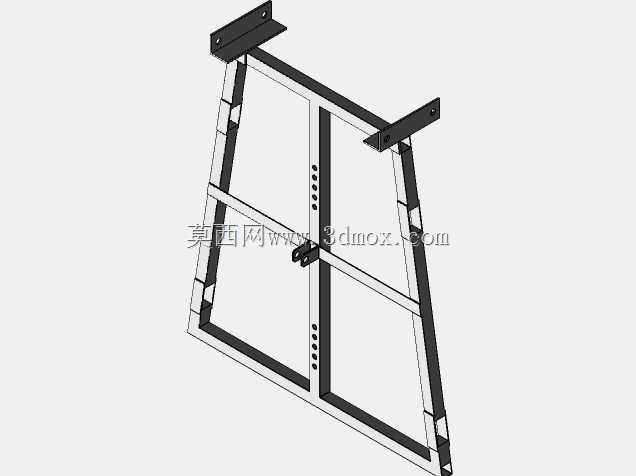

设计思路上，整机采用三点悬挂结构与拖拉机后悬挂系统连接，悬挂点的位置经过匹配优化，作业时拖拉机的液压系统可直接控制耙的升降与作业深度，运输状态下可将整机提升至足够的离地高度，满足乡间道路、田埂的通行要求；耙架采用矩形钢管焊接的框架式结构，在保证整体结构强度、能够承受大马力拖拉机牵引负荷的同时，尽可能降低整机自重，减少拖拉机的无效负载；耙片的偏角设计经过反复验证，在15-20度的偏角区间内，既能保证足够的切土碎土能力，又不会产生过大的牵引阻力，兼顾作业效果与动力经济性。

从安装边界与尺寸适配来看，整机作业幅宽适配80-120马力段的轮式拖拉机，运输状态下的整机宽度不超过拖拉机的外廓宽度，不会影响道路通行；三点悬挂的挂接尺寸符合国内农用拖拉机的通用挂接标准，用户无需对拖拉机后悬挂进行改装即可直接挂接使用；耙架底部到耙片回转中心的距离经过合理设计，作业时即使在残茬较多的地块，也不会出现残茬堆积在耙架下方的问题，每个耙片的间距设置保证了作业后土壤细碎度满足播前整地要求，不会出现较大土块残留的情况。
