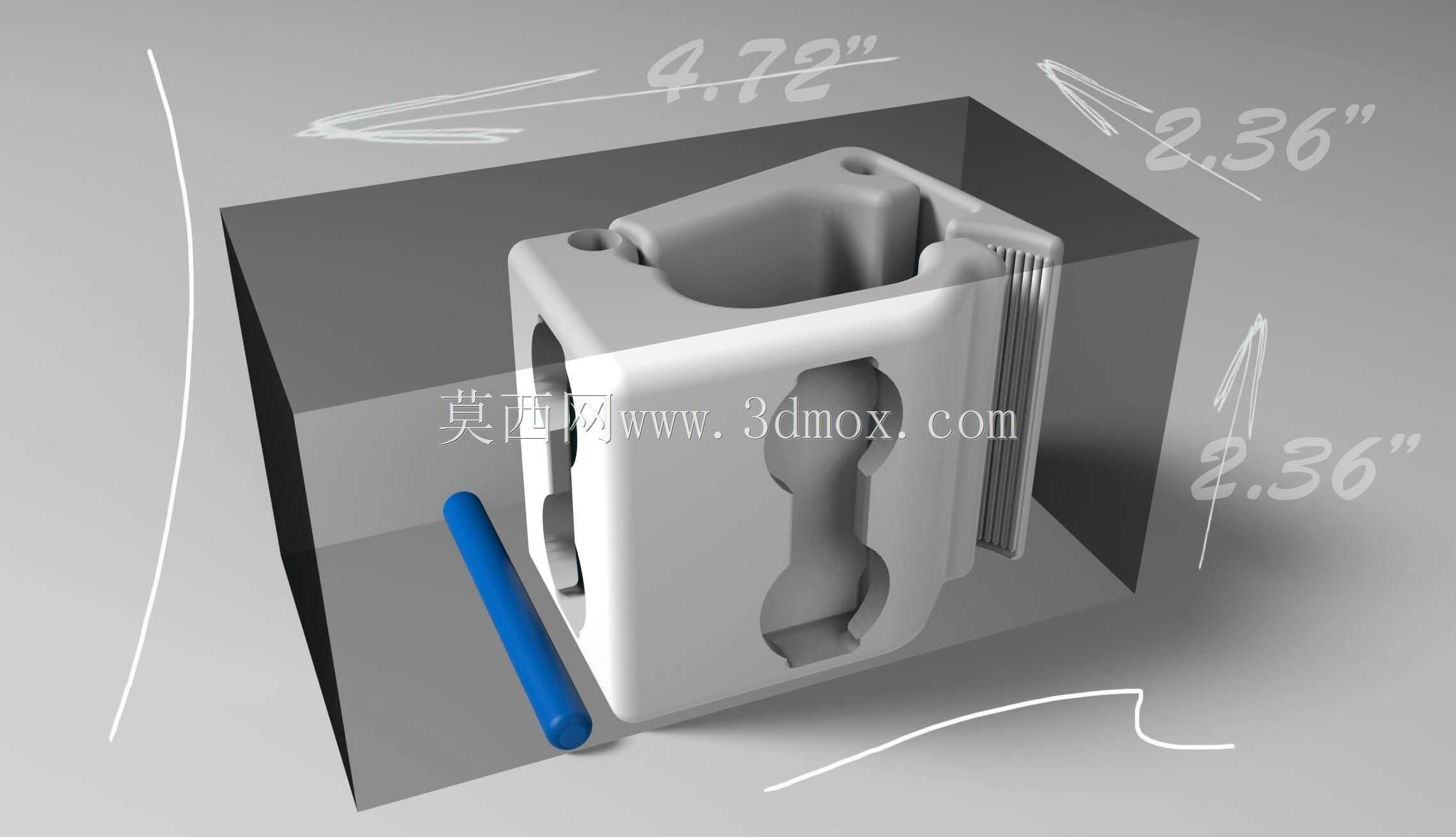

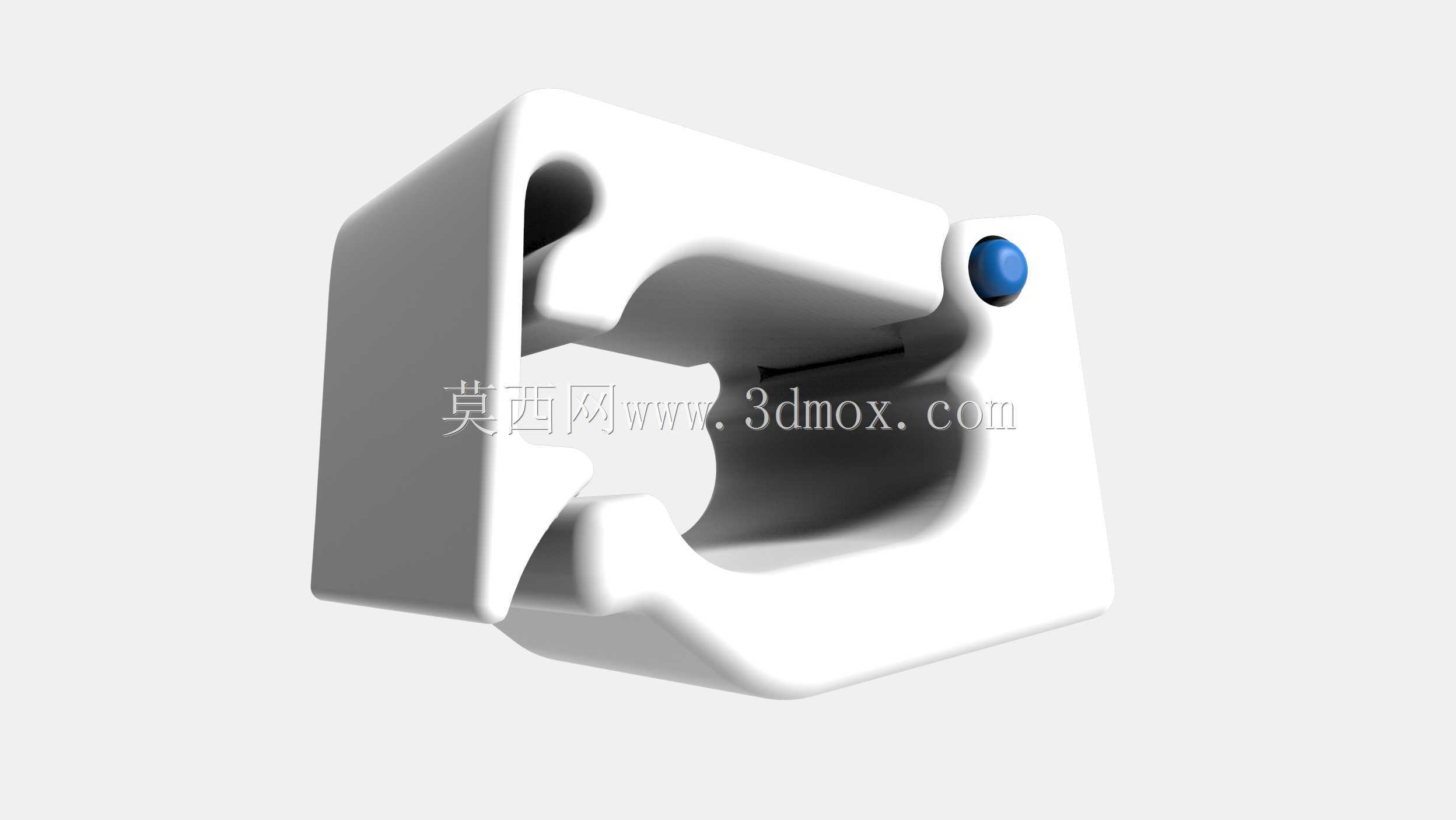

美国宇航局冠军夹（灰色）

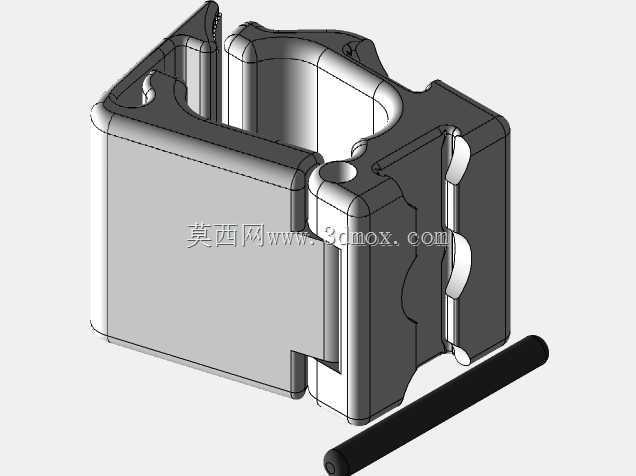

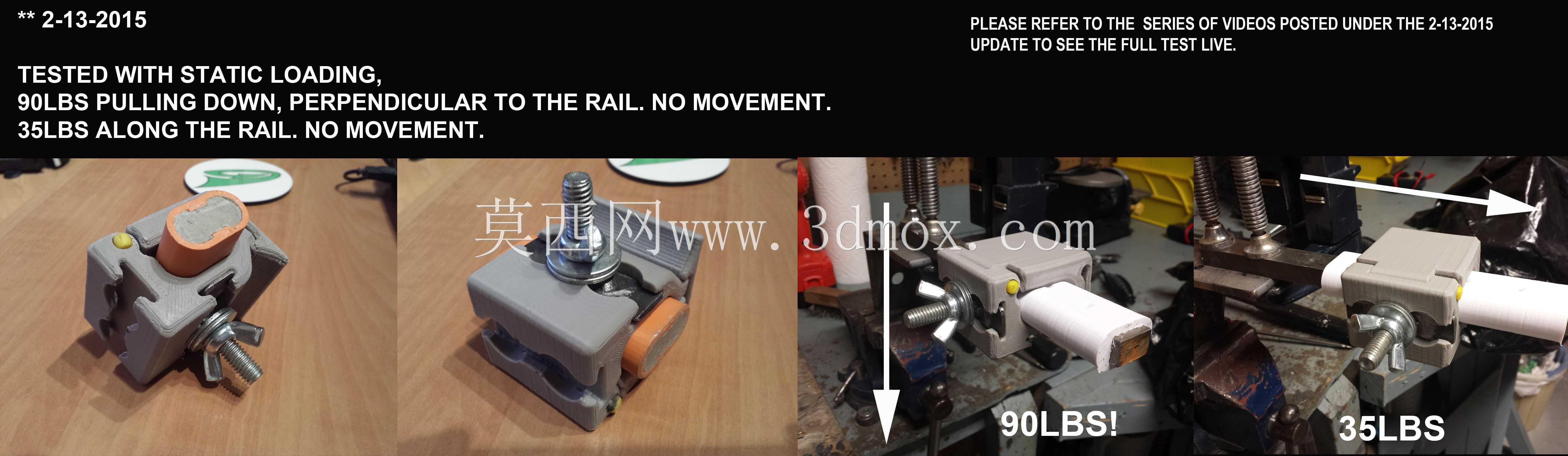

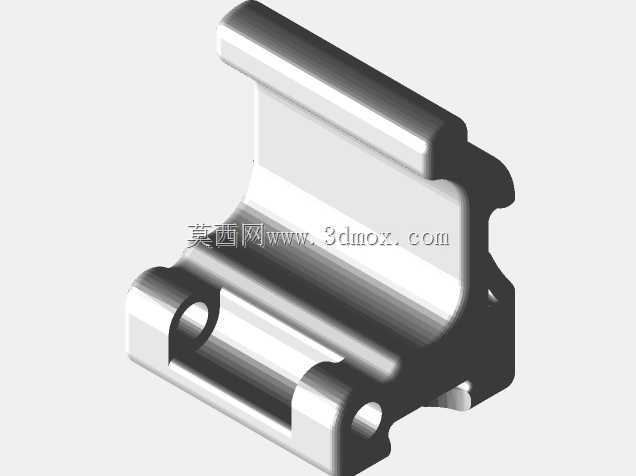

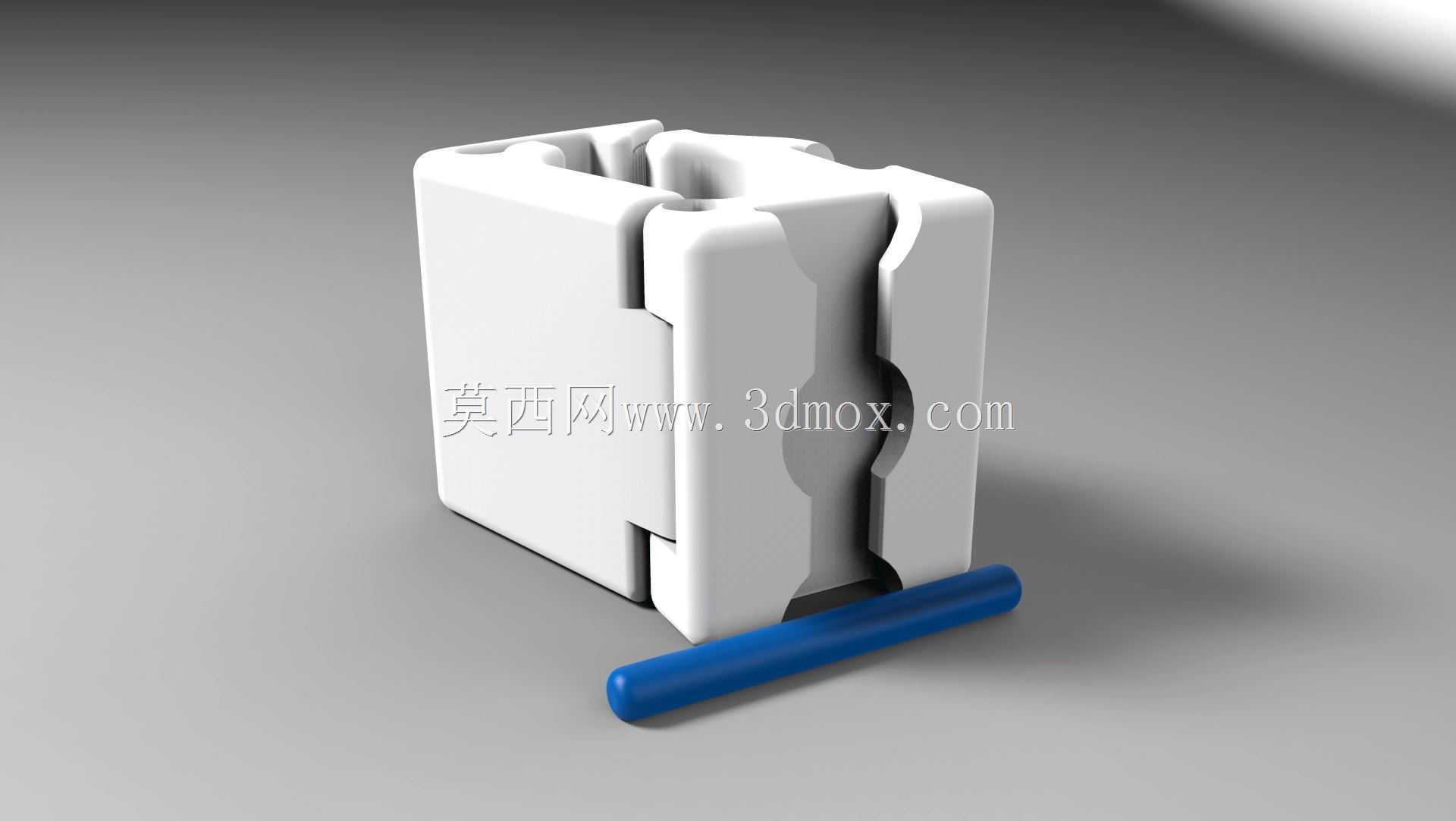

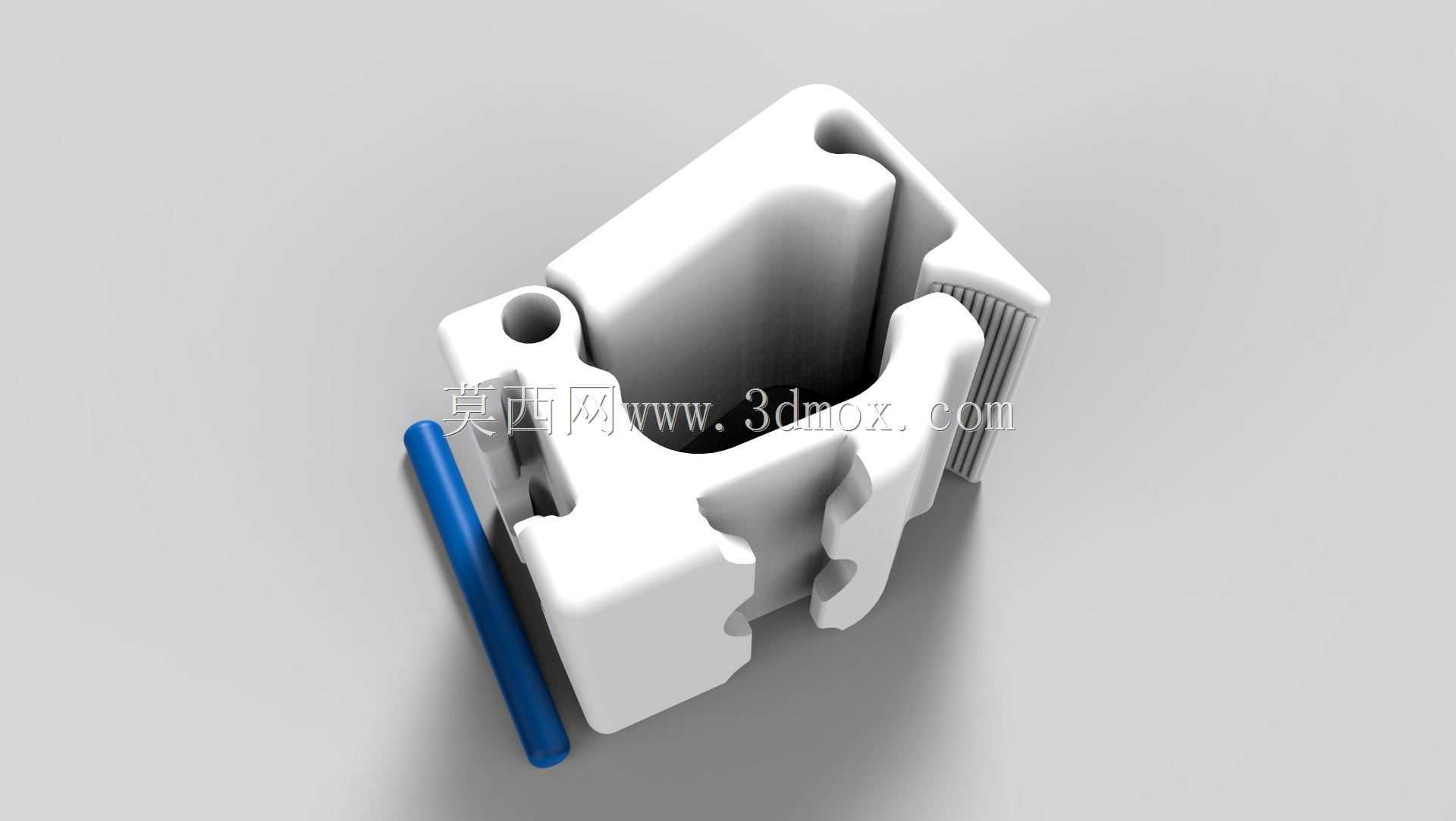

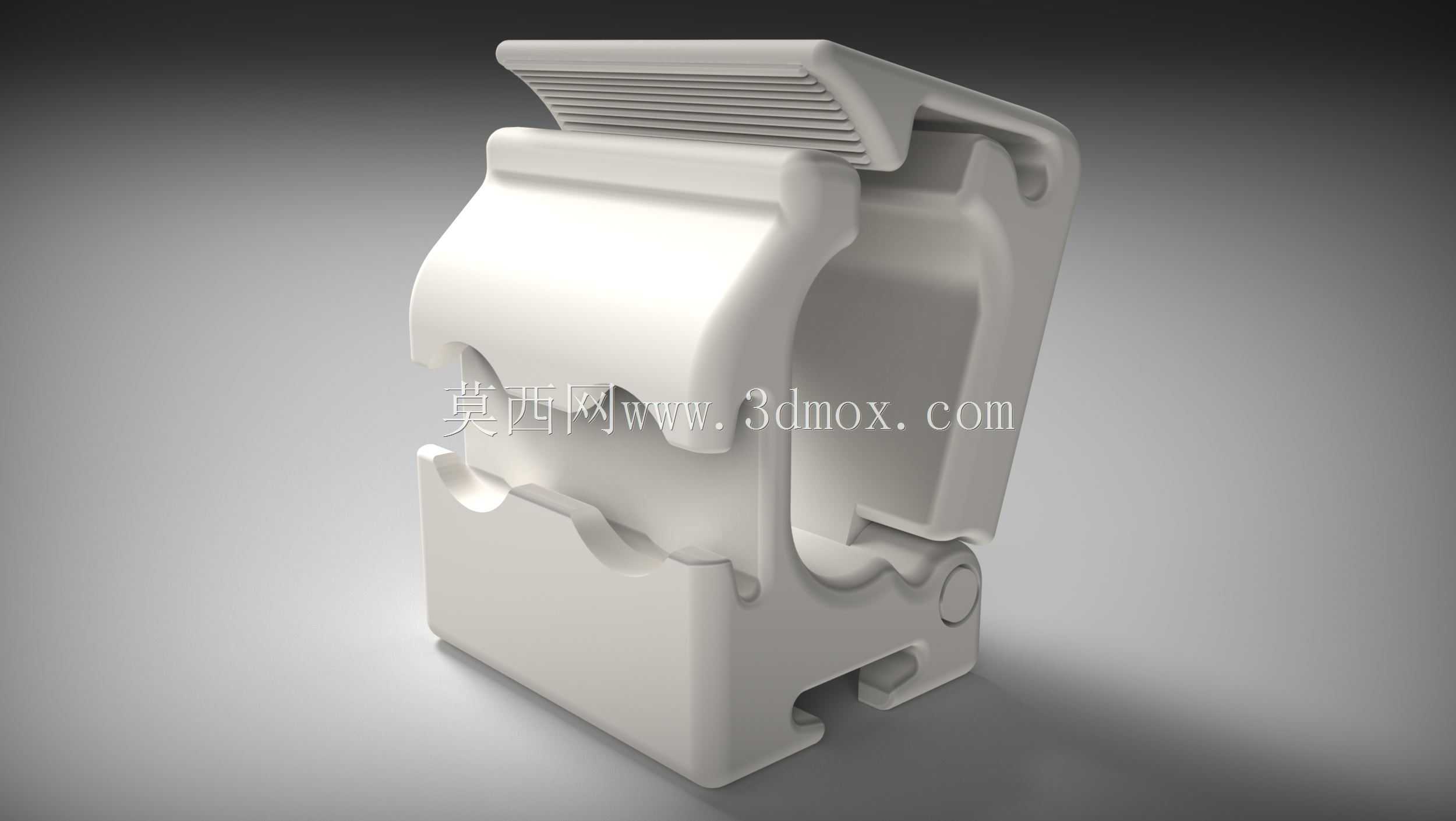

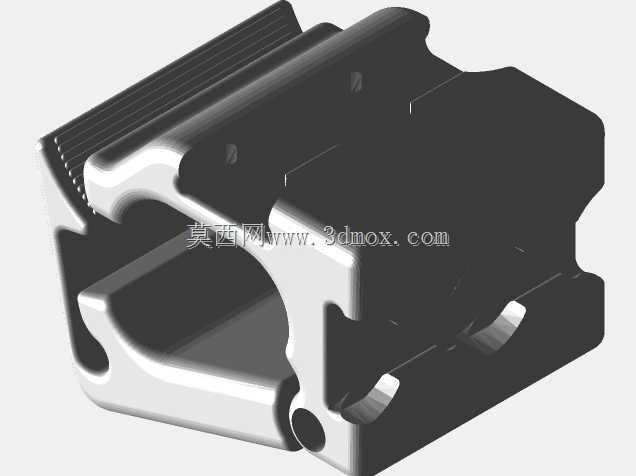

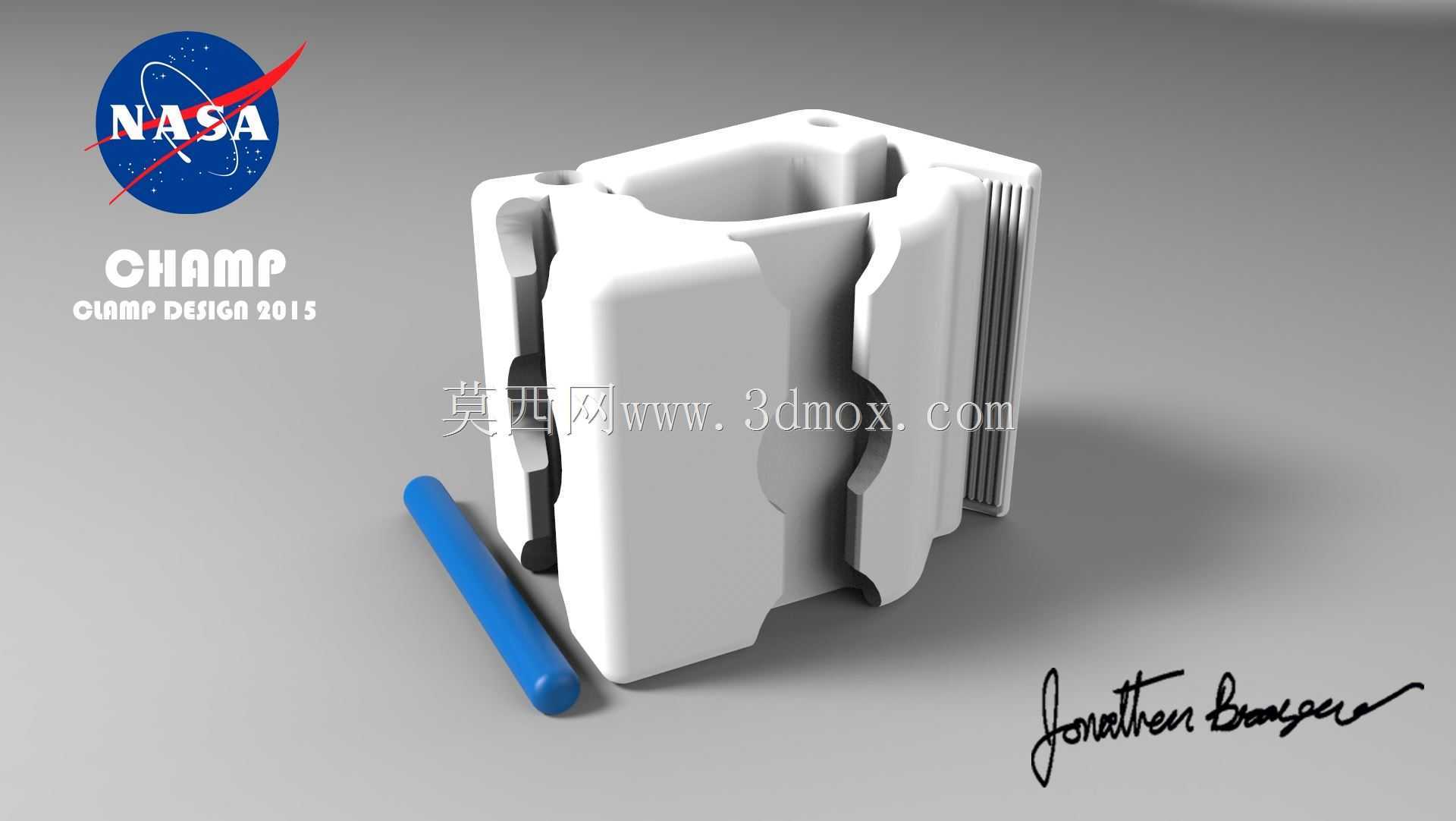

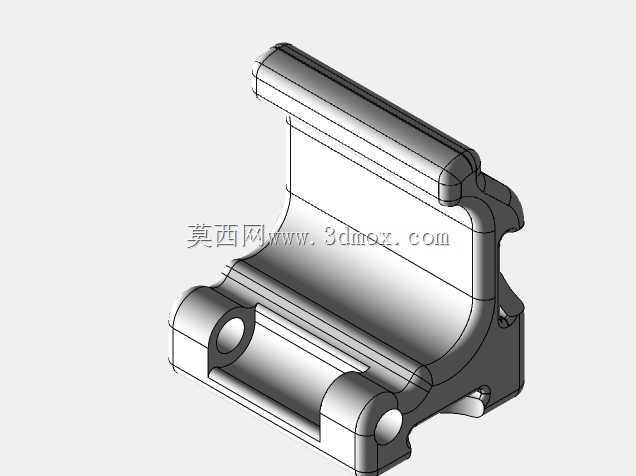

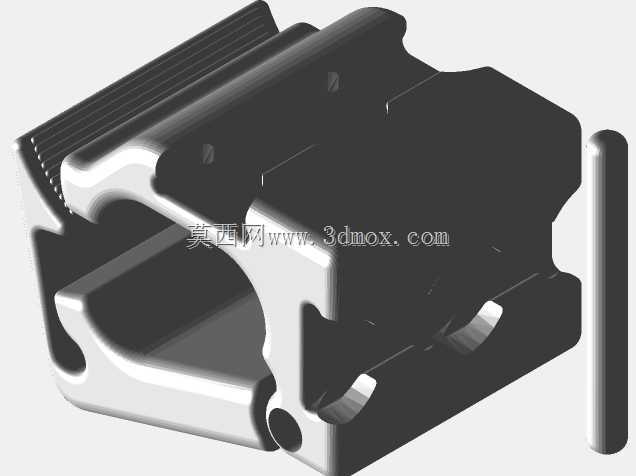

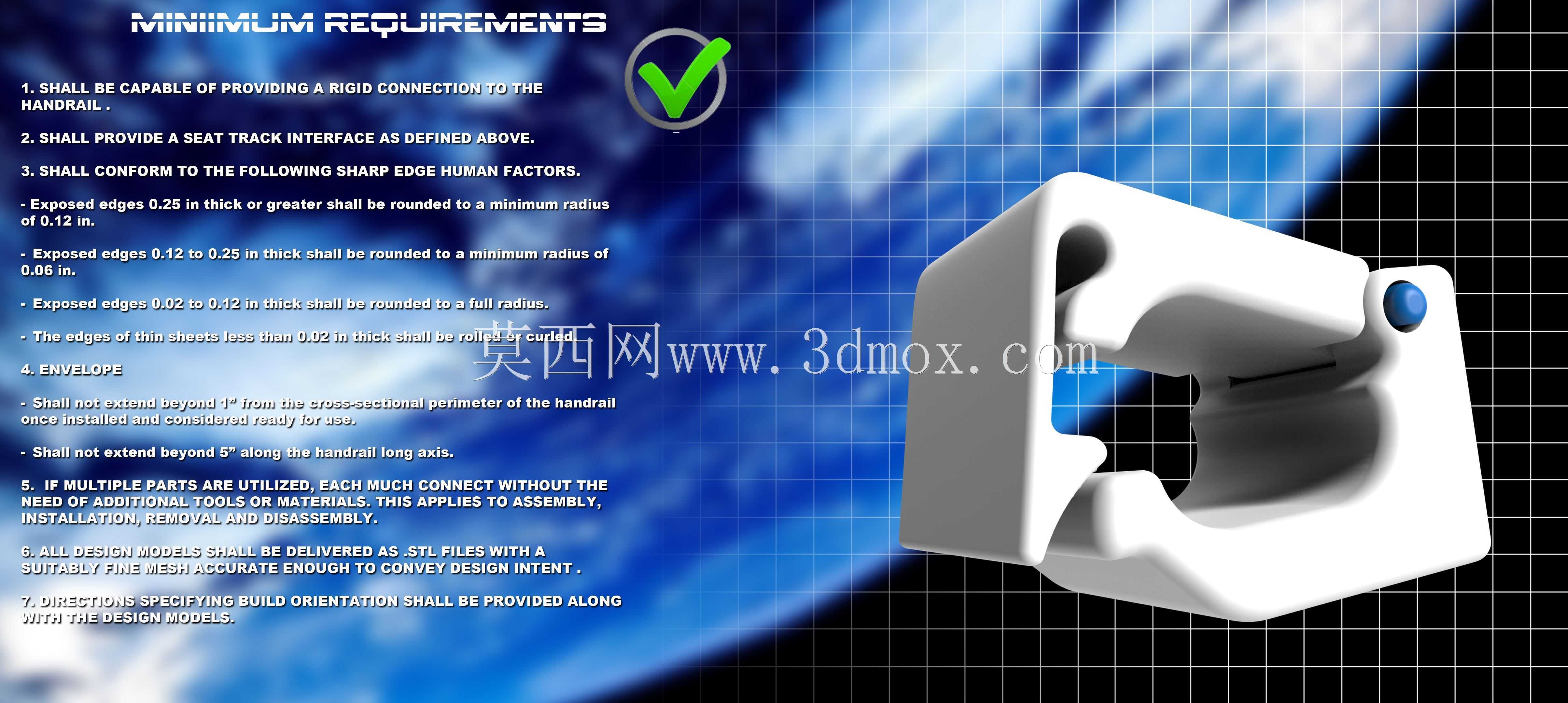

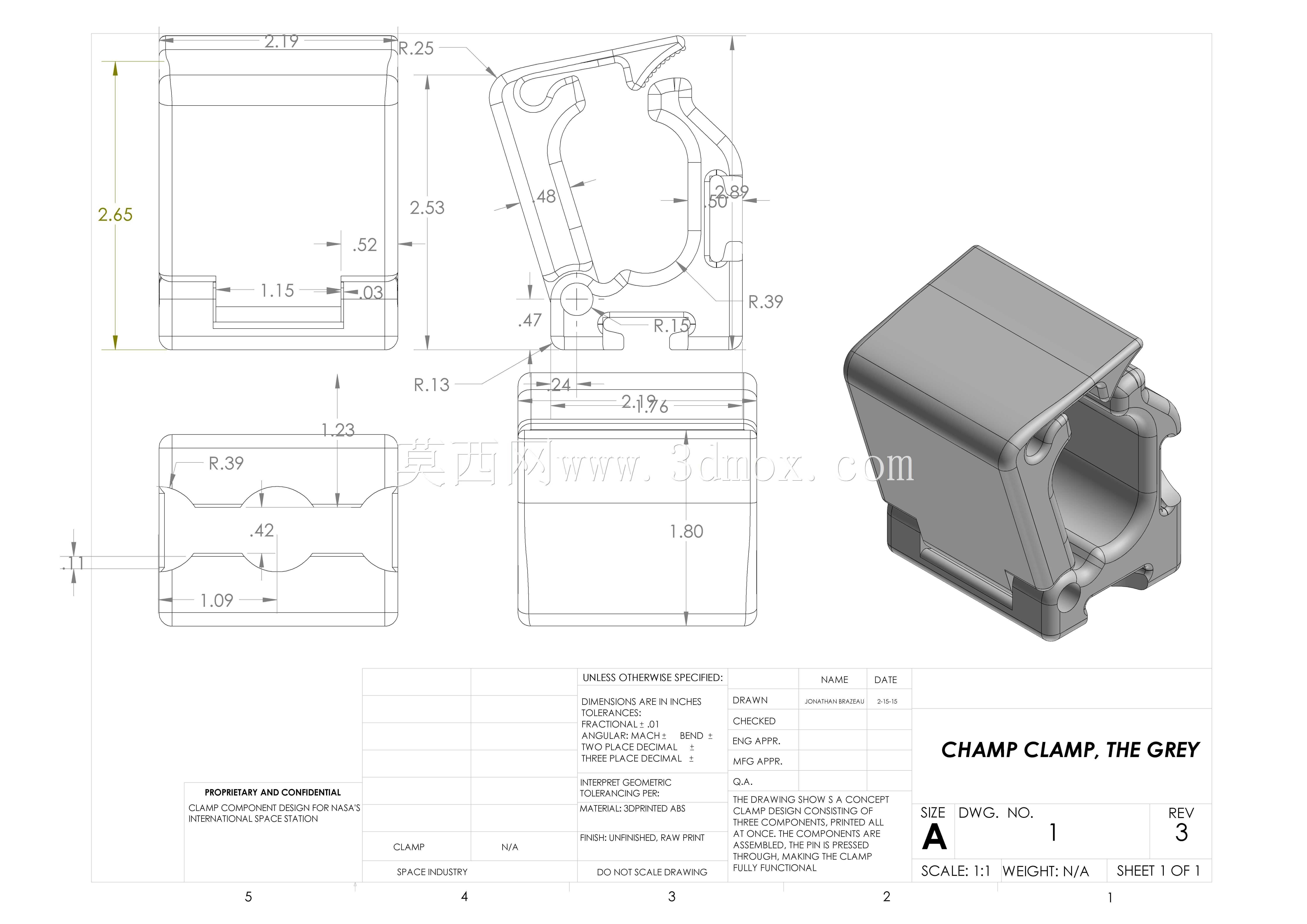

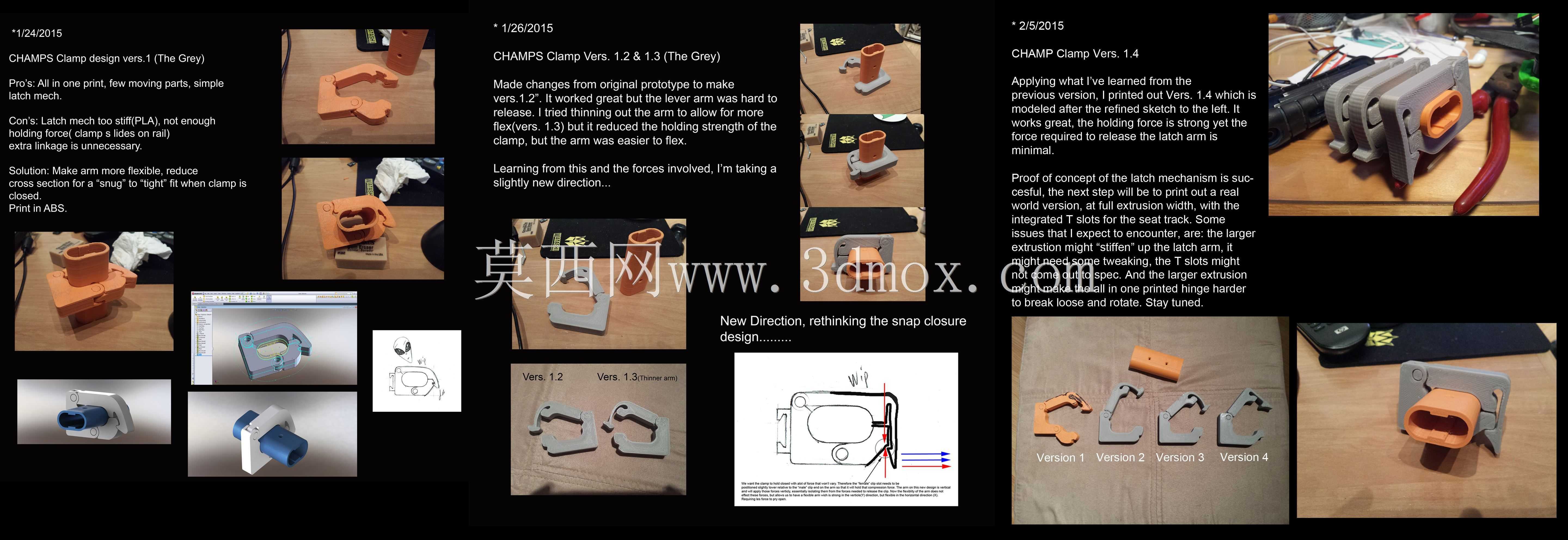

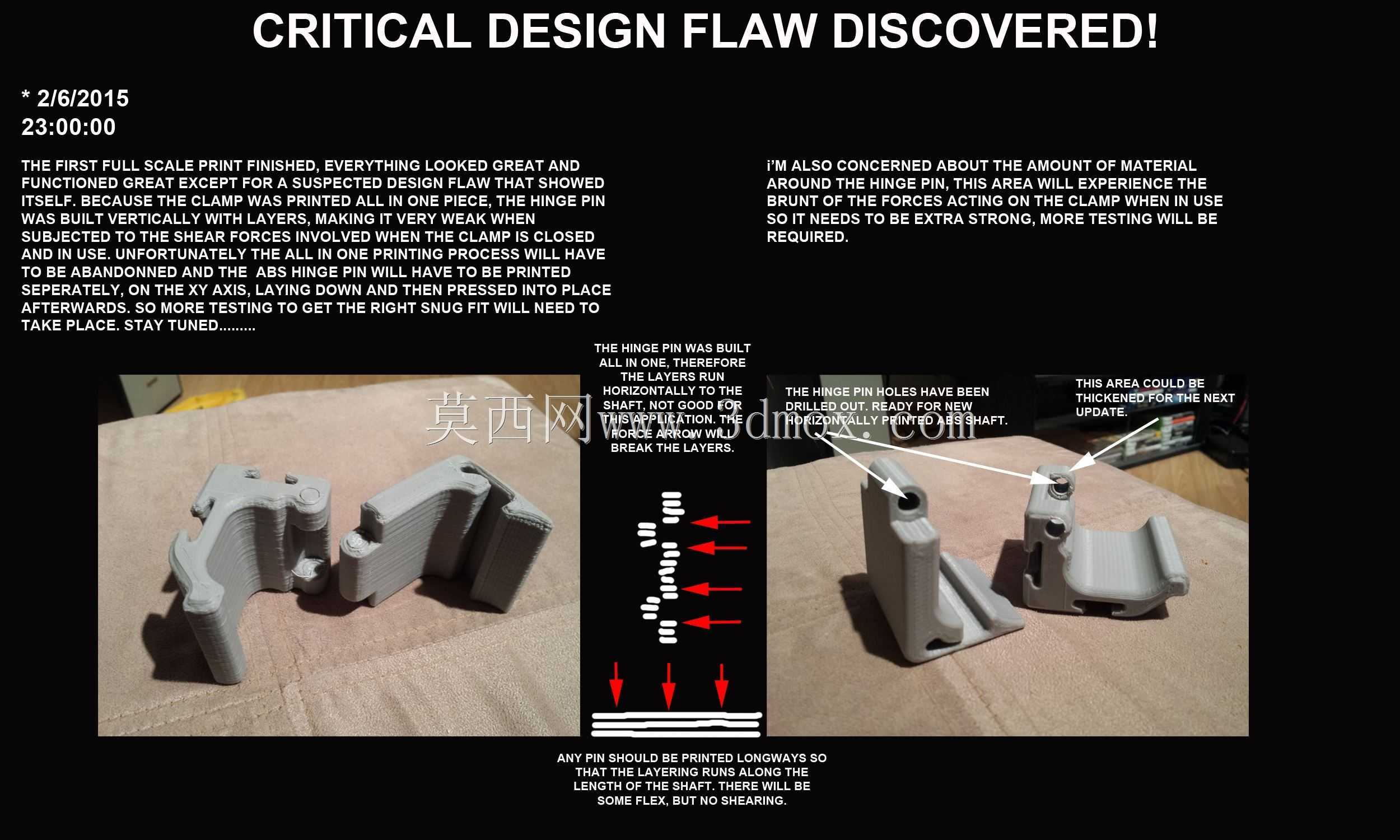

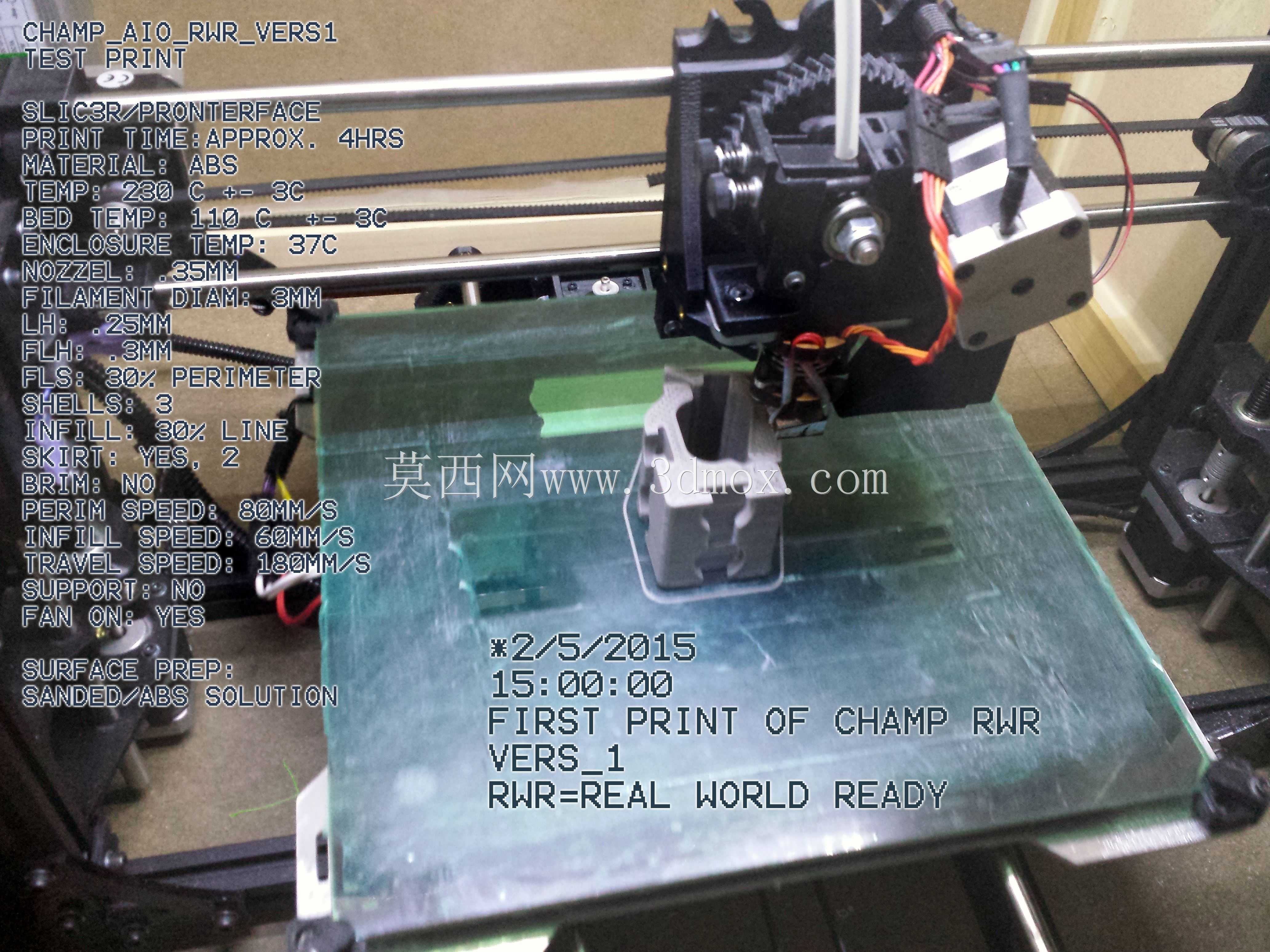

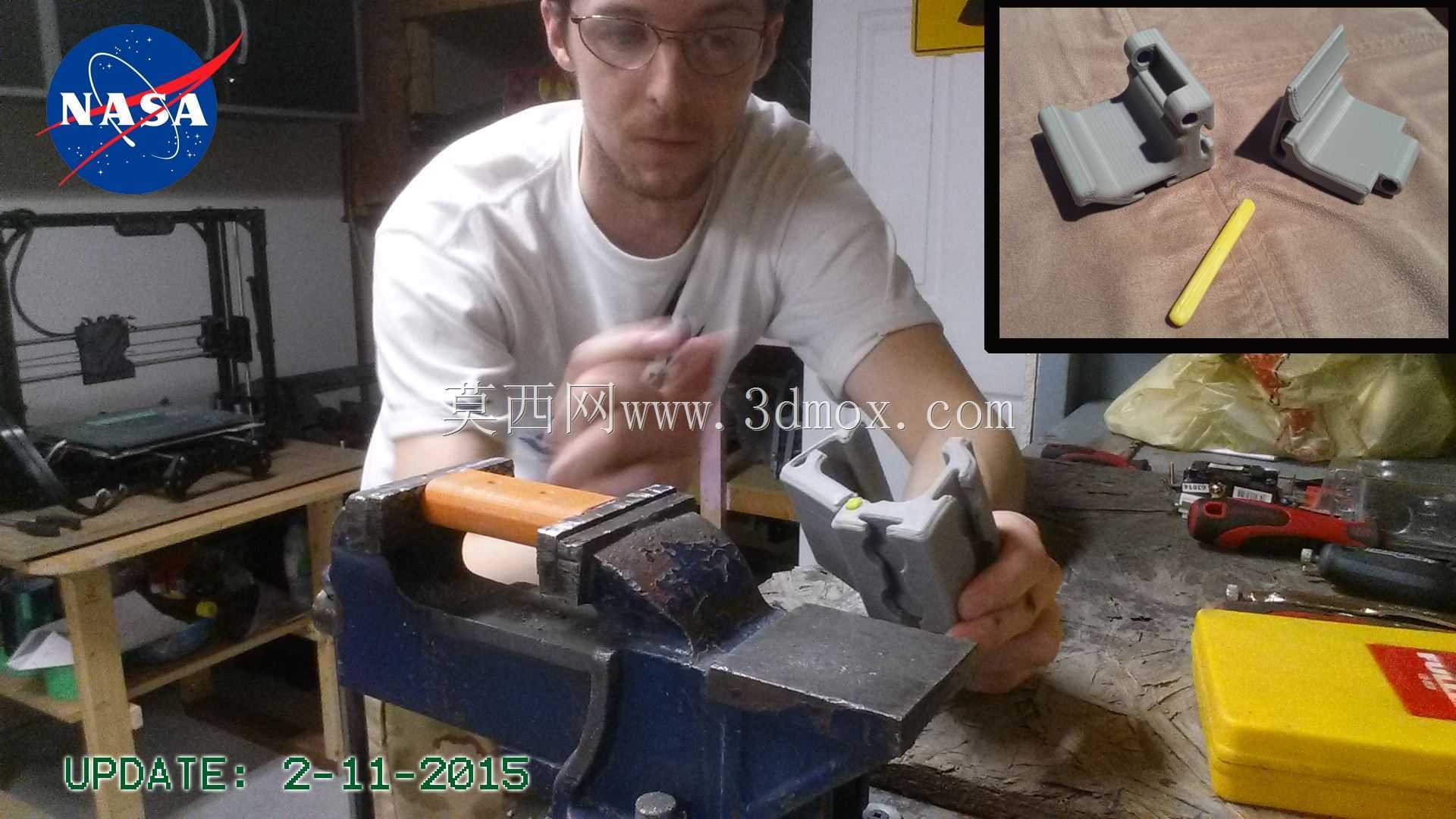

**2015年2月15日我认为这个设计现在已经完成了，我已经上传了所有的文件。综上所述，这种夹具设计的目的是通过简单的夹子实现简单、坚固、耐用的功能，而无需通过螺钉或杠杆等其他方式施加额外的扭矩。我还想利用这样一个事实，即可以在3DP过程中使用infill来降低总体重量，但仍然具有结构完整性。它的设计很结实，是的，但这并不意味着它的重量很大，只有68克。至于美学，我知道夹钳的最终目的是为了航天工业，我想保持表面简单和干净，没有标志和不必要的口袋里的灰尘和细菌可以收集。此外，口袋的需要是没有必要的，因为你可以通过调整与3DP填充重量。所有的模型我打印和测试只用了30%填充！！！！可以漂浮在水面上，但保持在90磅以上！我尊重关于半径边的规则，并尝试将它们尽可能地应用于这个特定的模型。不管怎样，我觉得我用这个设计实现了这个目标，我在这个过程中学到了很多东西，比如如何确定3DP零件的方向以获得最大的强度，因为3DP过程中的层结合较弱。我测试了夹钳使用90磅的静态重量运行垂直于铁路没有失败，我估计我可以增加它超过100磅。我测试了35磅的静态重量运行沿扶手之前，座位轨道螺柱滑出，夹钳举行到位。这些特定负载测试实验的视频发布在2-13-15下面。要打印的主要文件是：CHAMP\u TheGrey\u 3DPR_用pin.STLThis文件已经过优化，以便使用slic3r/Pronterface软件进行打印，并包括制作夹具所需的一切，一次打印。它已被修复并重新缩放。每台机器都不一样，有时需要重置磅秤。如果是这样，就从英寸向下转换成毫米，反之亦然。我附上了一份我在图库中使用的打印设置列表。所有其他文件格式都是附加的，可以修改，也可以从中创建新的STL文件。*铰链的别针可以单独打印，如果需要，可以在别针上使用更高的填充物。我要感谢NASA、GrabCad和社区给我一个借口，让我在新的3D打印机上浪费一些塑料！：P这里有很多很棒的设计，祝大家好运，别忘了玩得开心，还有你的安全眼镜！从2015年1月23日至今，请查看我的研究进展。它将给你一个关于所有的迭代和故障排除的好主意，我不得不通过这个最终的结果设计。全部印刷是用Lulzbot Taz4和Lulzbot mini 3d完成的打印机。干杯!**2015年2月13日我重印了Lulzbot迷你借书机上的扶手，这样它就会滑进一些酒吧的存货里。我创造了一个更好的夹具，将扶手固定到位，这样我就可以在夹具上做一些静态重量测试。总而言之，我成功地将90磅的重量挂在了座椅导轨螺栓上。请注意，此时夹钳显示出应力和疲劳的迹象，但它保持住了。事实上，它看起来像座椅轨道区域仍然可以采取更多的重量和夹具可能会失败之前，这是令人惊讶的，我认为这将是一个弱点。值得注意的是，这张照片只有30%的填充效果！！！我真的被夹钳的重量吓坏了，我预测它会在20-30磅后就坏了，但它坚持得很好。我只想强调一下，90磅是非常重的，你可以在我的视频结束时看到桶里所有的重量，我几乎提不起桶，所有的重量都是由夹子支撑的，我还没有用更多的重量来测试，看看断裂点在哪里。做实验真的很有趣这个。那个下面的视频显示了现场测试，这是第一个视频我跑了重量，最大78磅。http://youtu.be/qsjkhvo4ql4此快速视频显示了夹钳支撑90磅的重量，它可能会被推到100磅，但可能需要修改才能保持更多.http://youtu.be/nhuuc6jyvmchis公司视频显示，静态负载被施加在扶手上，我使其达到35磅，但座椅轨道螺柱滑出，令人惊讶的是夹具保持不变。http://youtu.be/5GM\u wwOvM44**02-12-2015Lulzbot借给我一台替换打印机，而我在等待替换零件。我终于能够打印出新的测试铰链销，水平打印，它是黄色的。。。除了有点太大太好了！是时候进行进一步的测试了…一些视频：http://youtu.be/5fzb1BQKjBAhttp://youtu.be/HkeTsAOGNrw**2015年7月2日打印机热端今天死机。我现在没有打印机，不能测试任何东西。好时机。**02-05-2015（发现关键设计缺陷）15:00:00刚刚开始打印全尺寸夹具设计。我很高兴看到结果会怎样。还有几个小时…视频1（打印1.5小时）：http://youtu.be/Mr4kF\u yzdO4video2（打印后3.25小时）：http://youtu.be/ug7GxhWpI3UPrint完成后，玩了几分钟，啪的一声把它放在扶手上几下，试着给它加点力，扭动它等等。。别针断了，层次剪断了…这是我一直在想的问题。别针必须分开打印，长时间放在床上，然后压入夹子。妈的，我想要一个印刷品！请继续收看…这是一段描述问题：http://youtu.be/QeI88668h54**01-26-2015我刚刚完成了我的测试夹具的1.4版本（我在视频中错误地称之为版本3）的打印，正如我在描述中所概述的，从三个原始原型中学习，我找到了设计夹机制的最佳方法。这个测试打印工作令人惊讶的好，它的捕捉和锁定到位，与大量的力量，它不会沿着滑轨（测试打印只有0.5“厚，真正的打印将是4”！！所以它会保持更紧）。。。。现在，夹子很容易松开，我甚至可以用我的小指松开它，根本不需要太多的力！视频演示：http://youtu.be/l1bxu1ees4**01-26-2015 WIP刚刚添加了vers.1.2和vers.1.3（薄臂）测试的拼贴图像。1.3版中手臂的灵活性有助于松开夹钳，但也略微减弱了夹钳力。我不满意的结果，所以经过一番思考，我采取了一个新的方向，请参考草图，应该有一个新的剪辑设计很快测试模型。***01-24-2015年WIP我打印了版本2的设计，考虑到我从第一次概念证明学到的东西。我附上了一个视频和解释。我很惊讶夹子能很好地固定住夹子，它非常紧，非常适合--->；>；要坚持这个概念并将其调整到完美。**01-23-2015 WIP只是在玩一个概念，今天测试打印一个小的横截面来测试这个概念，试图与一个夹在设计工作，但怀疑它会工作或足够强大。如果我不能让它工作，我会用一个螺栓….请继续关注。。视频：http://youtu.be/wVMU\HIVlcw公司你知道吗
