多规格PG型电缆密封套压头组件

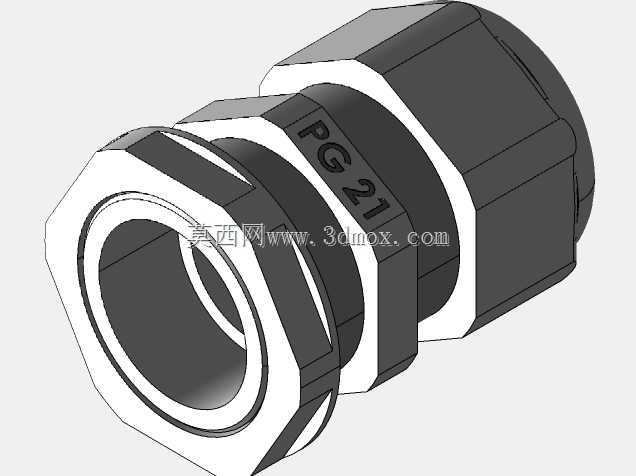

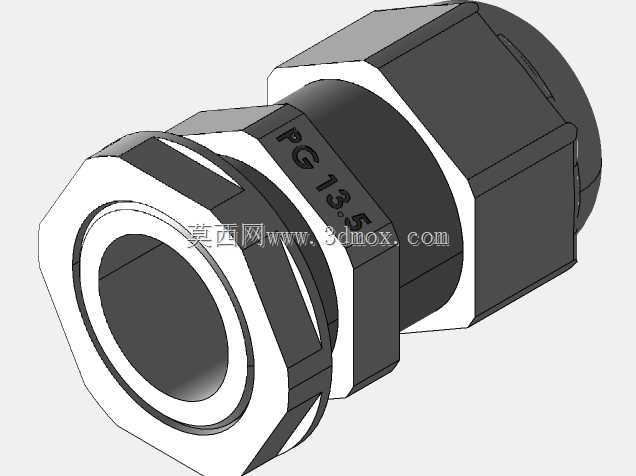

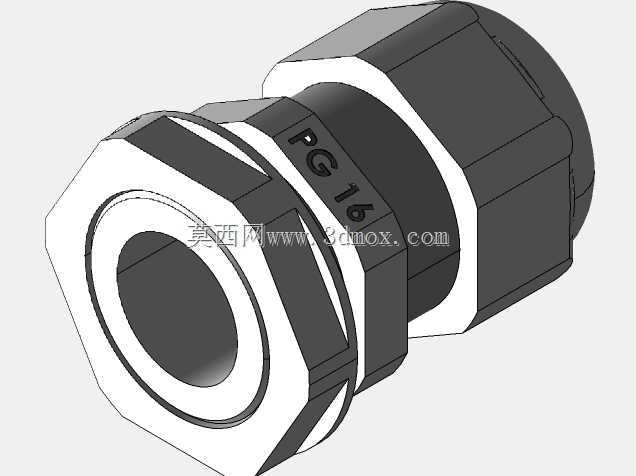

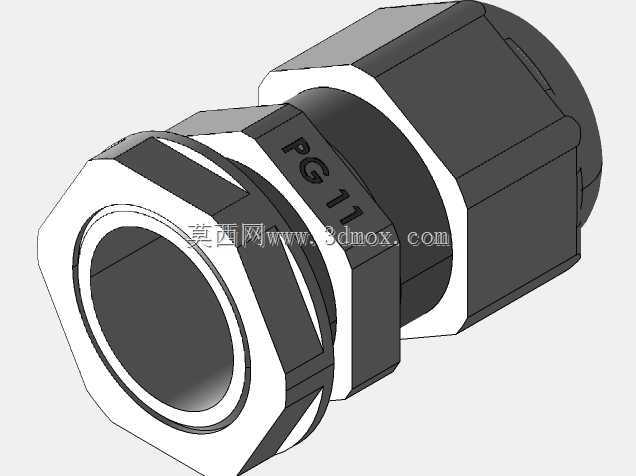

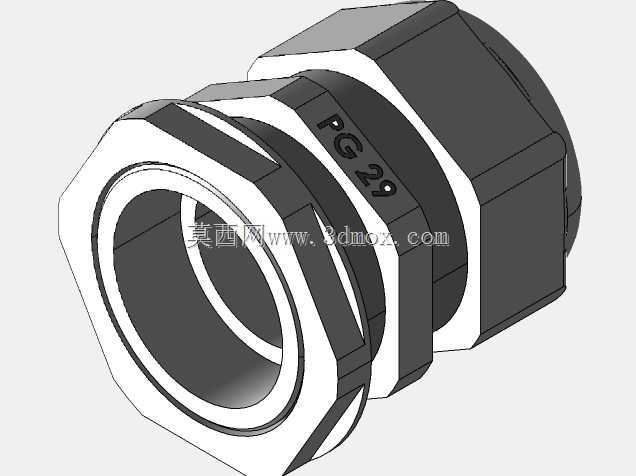

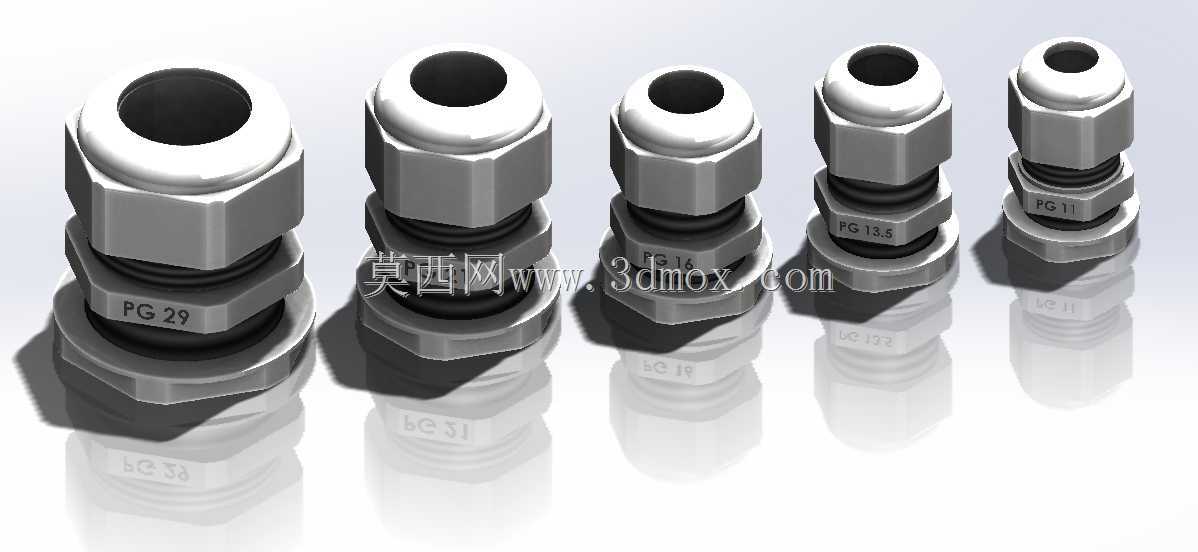

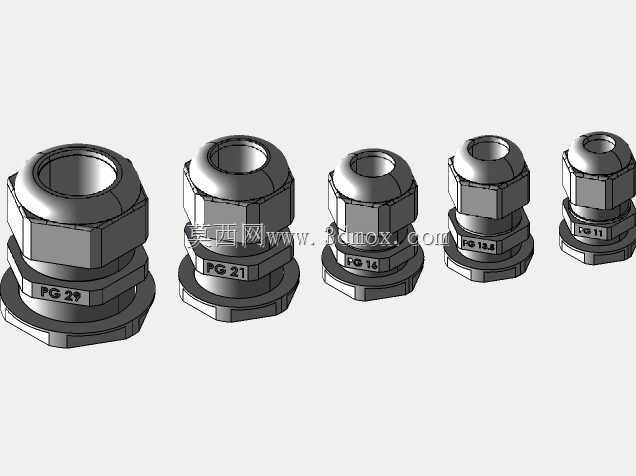

电缆密封套是电气布线系统中承担线缆固定、端口密封与防护功能的核心连接件，广泛应用于配电柜、工业控制柜、户外机电设备、通讯基站箱体、自动化生产线设备的线缆穿舱场景，能够在穿线位置实现线缆的径向锁紧固定，避免线缆受外力拉扯出现移位、松脱，同时阻隔外界粉尘、水汽、油污从穿线间隙进入设备内部，保障设备内部电气元件的运行稳定性，在户外、潮湿、多粉尘的工业作业场景中，这类密封连接件是保障设备防护等级达标的关键部件。本次呈现的是一组覆盖不同线缆适配规格的电缆密封套组件，包含从PG11到PG29的常用规格序列，可适配不同外径的控制电缆、动力电缆与信号电缆的穿接固定需求，整套组件采用六角主体的结构设计，主体锁紧部位采用标准六角外形，可适配常规扳手进行拧紧操作，安装过程无需特殊工装，现场装配效率较高。产品的设计思路围绕密封可靠性与安装便捷性展开，主体结构分为外锁紧螺母、中间密封腔体、内置弹性密封环、内压圈几个核心部分，当拧紧外侧锁紧螺母时，内压圈会均匀挤压内置的弹性密封环，使密封环产生径向形变，紧密包裹住穿过的电缆外护套，同时在腔体与安装面板的接触位置也设置了密封垫，实现穿线位置的双向密封。从安装边界来看，不同规格的密封套对应不同的面板开孔尺寸，PG11适配常规小规格信号线缆穿接，开孔尺寸较小，适合密集布线的控制柜内部走线场景；PG29适配大外径动力电缆的穿接，锁紧力更强，可承受更大的线缆拉扯力，适合大电流供电线路的进出线位置使用。整套密封套的外形尺寸遵循行业通用的PG标准规格，可与市面上同规格的安装开孔直接兼容，无需额外修改面板开孔尺寸，替换适配性较强。在实际使用中，这类密封套不仅能实现静态的密封与固定作用，还能在一定程度上缓冲线缆的小幅振动，避免线缆在设备运行振动过程中与面板开孔边缘产生摩擦磨损，延长线缆的使用寿命，同时金属材质的主体结构还能实现线缆屏蔽层的接地导通，在有电磁屏蔽要求的设备场景中，可辅助提升设备的电磁兼容性能，减少外界电磁干扰对内部信号传输的影响。
