固定翼航模螺旋桨注塑模具设计

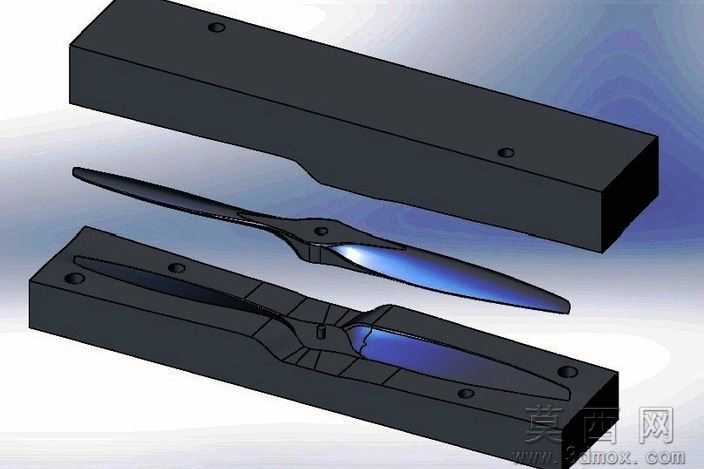

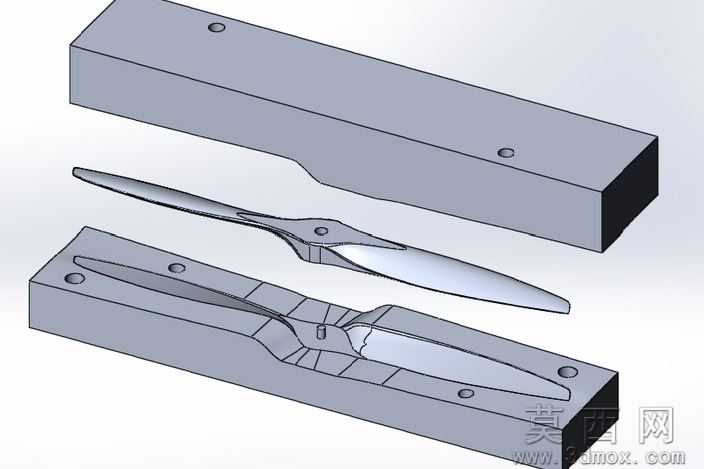

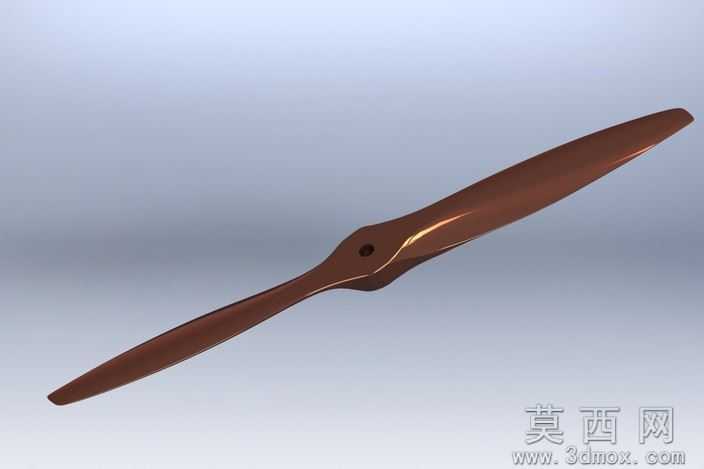

本套模型为固定翼航模螺旋桨的注塑成型模具，建模全程基于SolidWorks2012平台完成，整体建模流程遵循注塑模具设计的标准规范：首先完成航模螺旋桨产品的曲面造型，针对螺旋桨翼型的复杂曲面特征，通过放样曲面、曲面缝合、实体加厚等命令构建出符合气动外形要求的产品实体，随后基于产品模型进行分模设计，通过分型线创建、分型面延展、分割型腔型芯等步骤，完成上下模仁的结构构建，同时添加合模定位用的销钉孔、模具安装基准等辅助结构，所有特征均保留完整参数化建模历史，方便后续设计调整。参数设计层面，模具针对螺旋桨的薄壁翼型结构优化了流道与浇口位置，模仁整体采用长方体模坯结构，长宽尺寸适配小型注塑机的安装规格，定位销孔采用对称排布设计，保证合模过程中型腔型芯的对位精度，避免产品出现飞边、错位等成型缺陷，模腔尺寸充分考虑ABS塑料的成型收缩率，预留合理的收缩补偿量，保证最终成型的螺旋桨尺寸符合航模装配要求。渲染材质部分，模仁部分采用模具钢材质渲染，还原金属模具的哑光金属质感，螺旋桨产品部分采用光滑硬质塑料材质，模拟注塑成型后塑料件的表面质感，整体渲染效果清晰展现模具与产品的装配对应关系，直观呈现模腔的成型轮廓。结构原理上，该模具为典型的两板模结构，上下模仁分别对应螺旋桨的上下翼面轮廓，合模后形成封闭的模腔，注塑过程中熔融塑料通过浇口注入模腔，经保压冷却后开模即可取出成型的螺旋桨塑件，模仁上的定位结构有效承受注塑过程中的型腔内压力，避免模仁错位，结构简单可靠，适配小型注塑件的批量生产需求。软件兼容方面，模型为SolidWorks2012原生格式，可直接被SolidWorks2012及以上版本打开编辑，同时支持导出STEP、IGS等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，满足不同设计人员的软件使用需求。研发教学应用层面，该模型既可以作为小型注塑模具设计的教学案例，帮助学习者掌握复杂曲面产品的分模方法、注塑模具的结构设计要点，也可作为航模配件生产的研发参考，辅助相关从业者快速完成同类航模塑料配件的模具开发，缩短产品研发周期，同时也适合注塑模具初学者作为练习素材，掌握参数化建模与分模设计的核心操作技巧。
