多旋翼用530KV外转子无刷电机三维设计

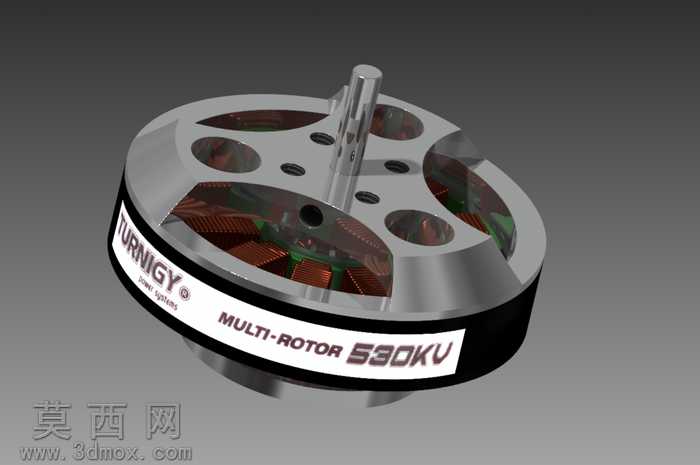

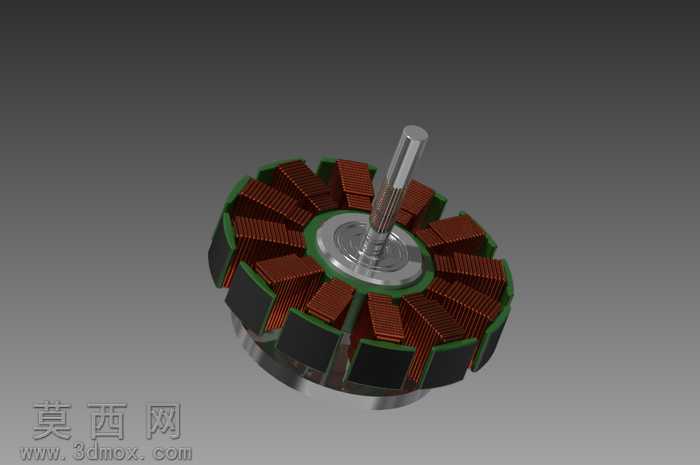

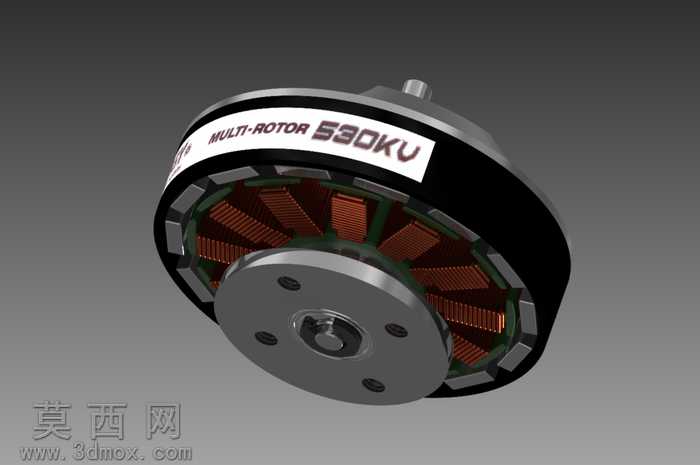

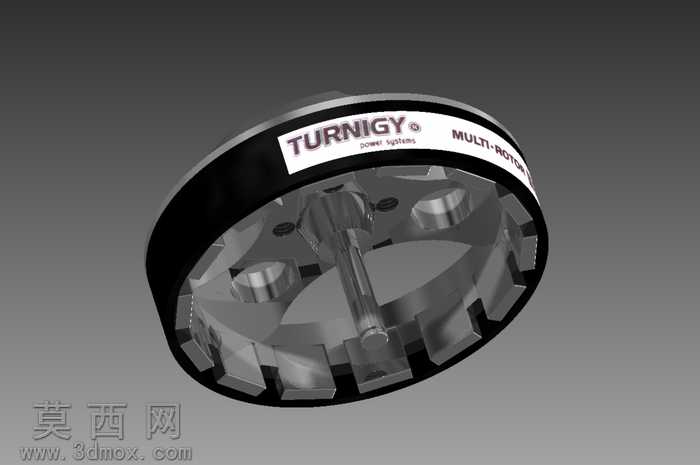

本模型为适配多旋翼飞行器的外转子无刷电机三维设计，建模过程严格遵循航模动力部件的实际尺寸比例与装配逻辑，首先通过旋转凸台命令构建电机中心输出轴，轴体预留与旋翼桨夹配合的定位平面与安装孔位，保证动力输出的同轴度与连接可靠性。定子部分采用阵列特征完成硅钢片叠压结构的还原，绕组区域通过曲面扫掠与实体切除结合的方式，模拟漆包线的规整排布形态，同时预留定子与底座的安装定位槽，还原定子与中心轴的过盈配合结构。外转子壳部分采用薄壁拉伸与圆周阵列命令完成减重孔的设计，六个对称分布的异形减重孔在保证壳体结构强度的前提下，尽可能降低转子自重以提升电机响应速度，转子壳内壁预留永磁体的安装卡槽，通过等距阵列还原磁钢的均匀排布状态，保证电机运转时的磁场对称性。外壳表面的标识区域采用包覆特征完成品牌与参数文字的建模，还原产品的外观细节。材质渲染阶段，金属部件采用抛光铝合金材质，调整反射光泽度模拟电机外壳的金属切削质感，绕组部分采用绝缘漆包裹的铜质材质，调整漫反射参数还原漆包线的暗红哑光质感，磁钢部分采用钕铁硼材质的深灰金属质感，输出轴采用不锈钢材质提升耐磨部件的视觉真实感，底座部分采用耐高温工程塑料材质，区分不同部件的材质属性。结构设计上重点还原外转子电机的转动配合关系，转子壳与中心轴通过轴承位实现转动连接，定子固定于底座与中心轴之间，保证气隙均匀，避免运转时出现扫膛问题，所有安装孔位的尺寸与位置均参考实际产品参数设置，可直接用于航模动力系统的装配干涉检查、动力匹配仿真，也可作为航模产品设计的动力部件参考模型，帮助设计者快速完成多旋翼机架与动力系统的适配验证，缩短产品研发阶段的建模周期。
