桌面级FDM3D打印机近程挤出送料喷头

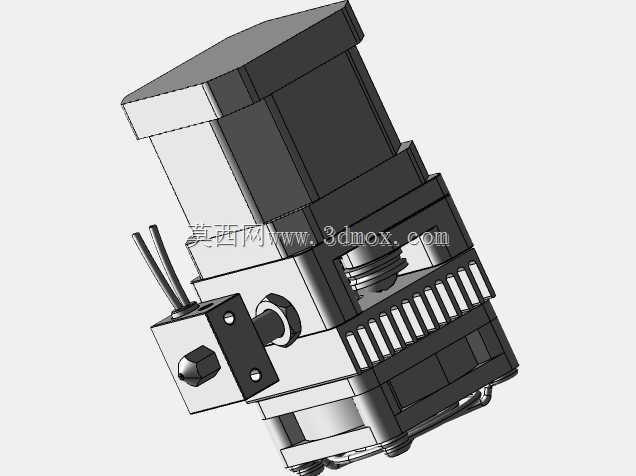

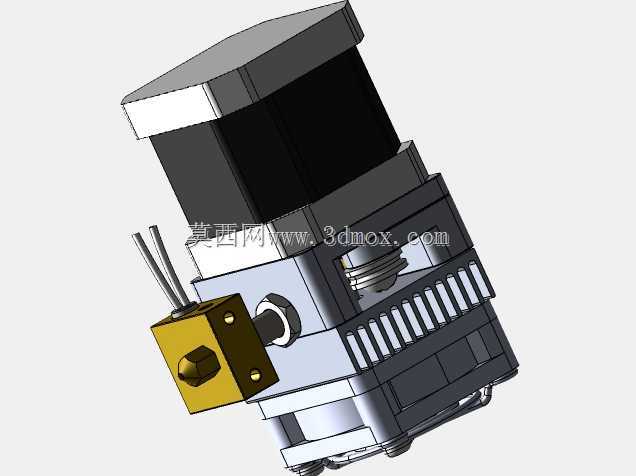

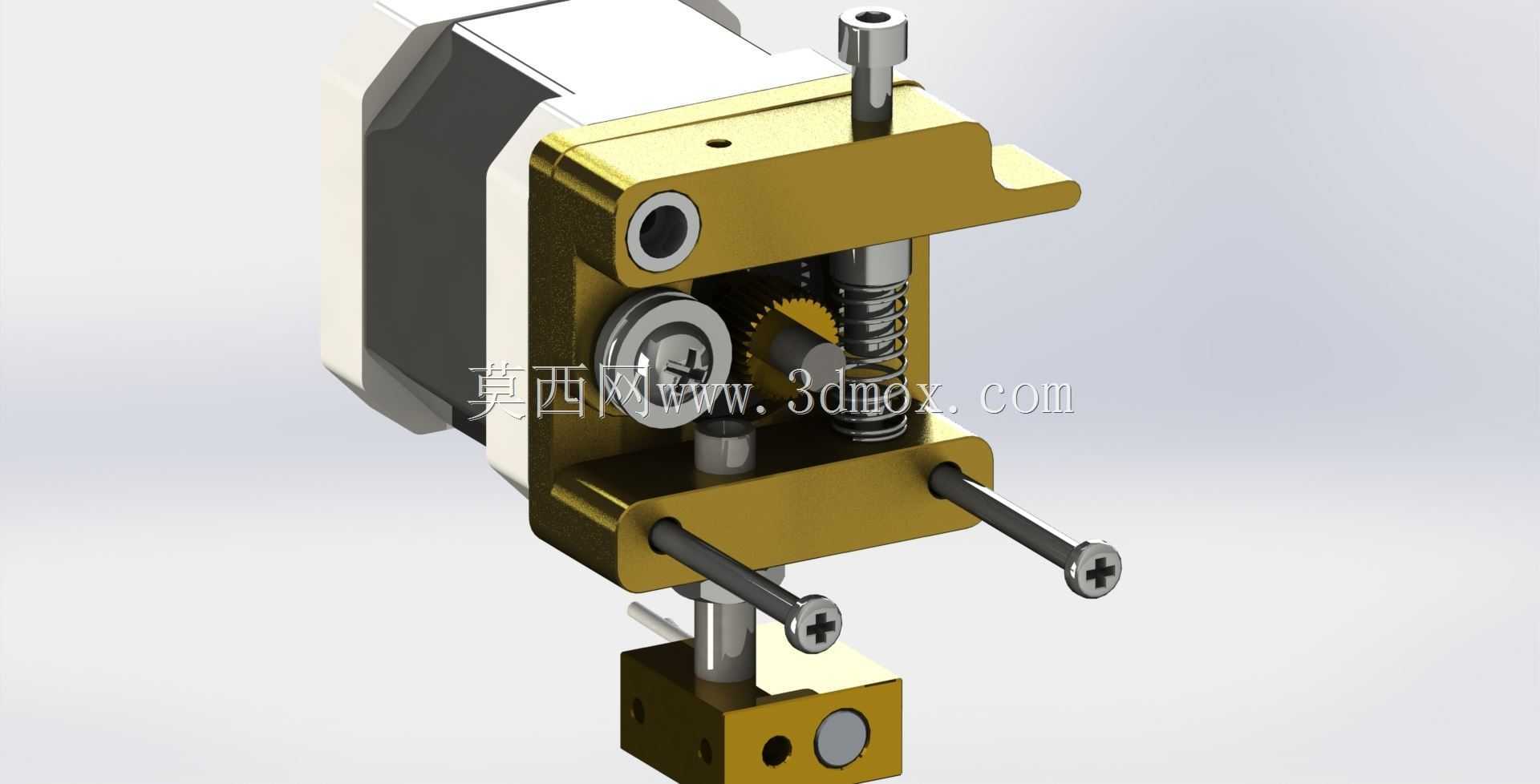

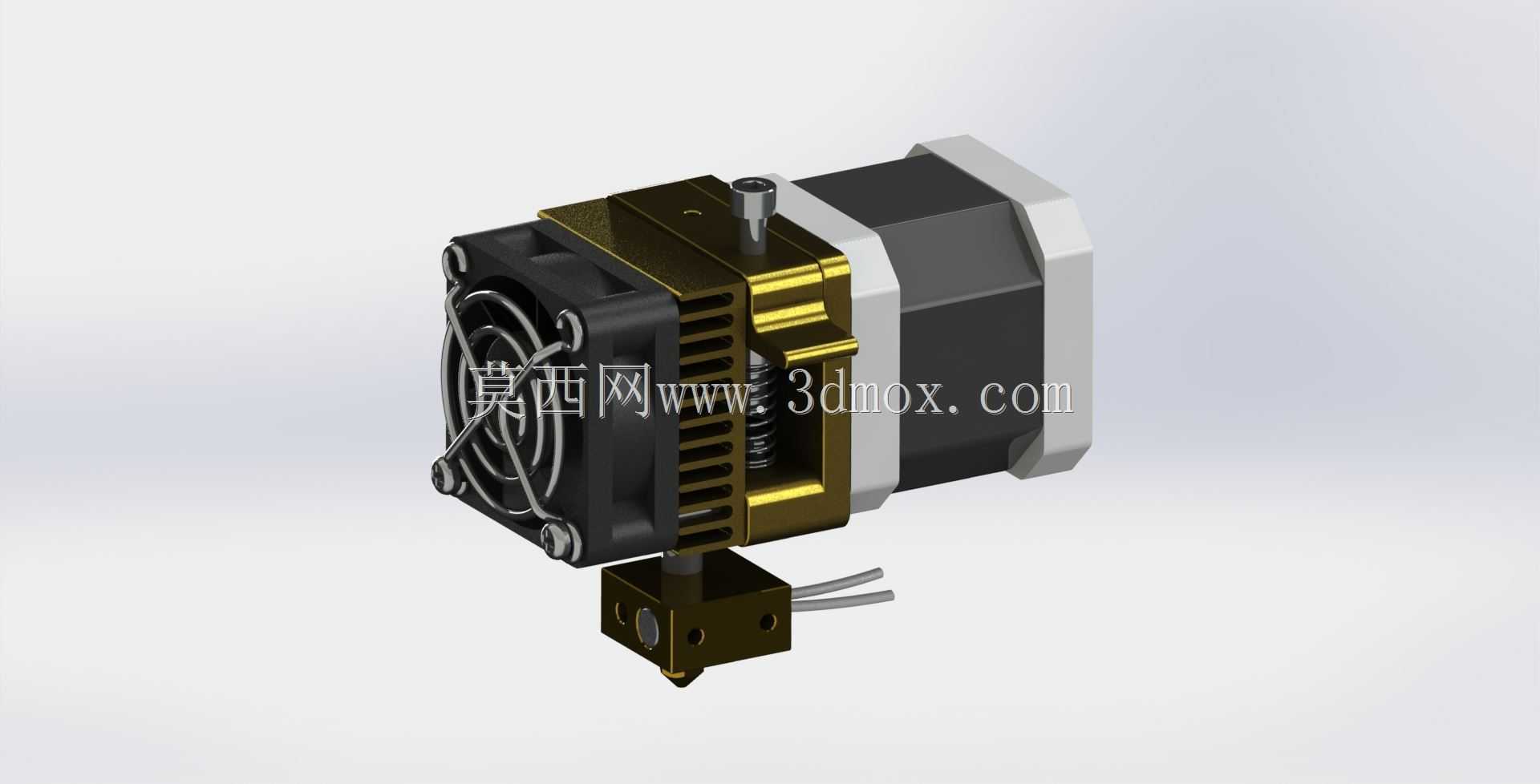

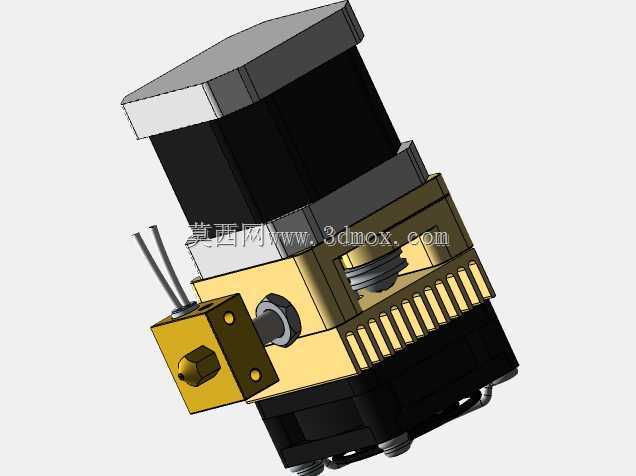

该挤出组件是桌面级熔融沉积成型3D打印机的核心执行部件，主要承担耗材输送、熔融塑化、精准出丝的核心功能，直接决定打印过程的送料精度、出丝稳定性与最终成型件的表面质量，广泛适配DIY改装机型、入门级桌面商用机型、教育场景实训3D打印机等多种应用场景，可兼容PLA、ABS、PETG等多种主流热塑性打印耗材。从功能特性来看，该组件采用步进电机直连近程挤出结构设计，相比远程送料结构大幅缩短了耗材输送路径，有效降低了送料阻力与回抽响应延迟，在打印柔性耗材如TPU时能够避免耗材弯折卡滞的问题，大幅提升柔性材料的打印适配性；组件集成了散热风扇与金属散热鳍片结构，能够对喉管上部区域进行持续强制风冷，避免耗材在喉管内提前熔融膨胀造成堵头故障，保证送料通道的顺畅性；下部加热块集成了加热棒与测温元件安装位，可快速将耗材加热至对应材料的熔融温度，配合黄铜喷嘴实现稳定出丝，喷嘴端的固定结构可快速更换不同口径的喷嘴，适配不同层厚、不同打印速度的工况需求。从设计思路来看，该组件采用模块化集成设计思路，将步进驱动单元、散热单元、加热熔融单元、挤出送料轮结构整合为一体式组件，减少了分散零件的装配公差累积，提升了整体结构的刚性；挤出压料部分采用可调弹簧压力结构，可根据不同耗材的硬度调整压轮对耗材的压紧力，既避免压力过大造成耗材变形卡滞，也避免压力过小出现送料打滑、出丝不足的问题；走线位置预留了充足的布线空间，加热线、测温线、风扇线路可沿组件侧边规整排布，避免打印过程中运动部件剐蹭线路造成故障。从安装边界与尺寸来看，该组件整体采用紧凑型布局，横向安装尺寸适配多数2020、2040铝型材框架的X轴滑台安装位，安装孔位采用通用标准间距设计，无需额外改装即可替换多数同规格近程挤出组件；整体重量控制合理，可降低X轴运动负载，减少高速打印时的运动惯性带来的振纹问题；喷嘴端到安装基准面的伸出距离经过精准核算，能够保证打印时喷嘴与热床平台的初始调平间隙符合常规打印要求，组件侧边预留的风扇安装位不超出X轴运动的边界范围，可避免打印大尺寸模型时组件与打印件、机架发生干涉，适配最大成型尺寸200*200mm到300*300mm区间的主流桌面级3D打印机安装使用。
