三维打印机用带挂钩拉伸弹簧结构设计

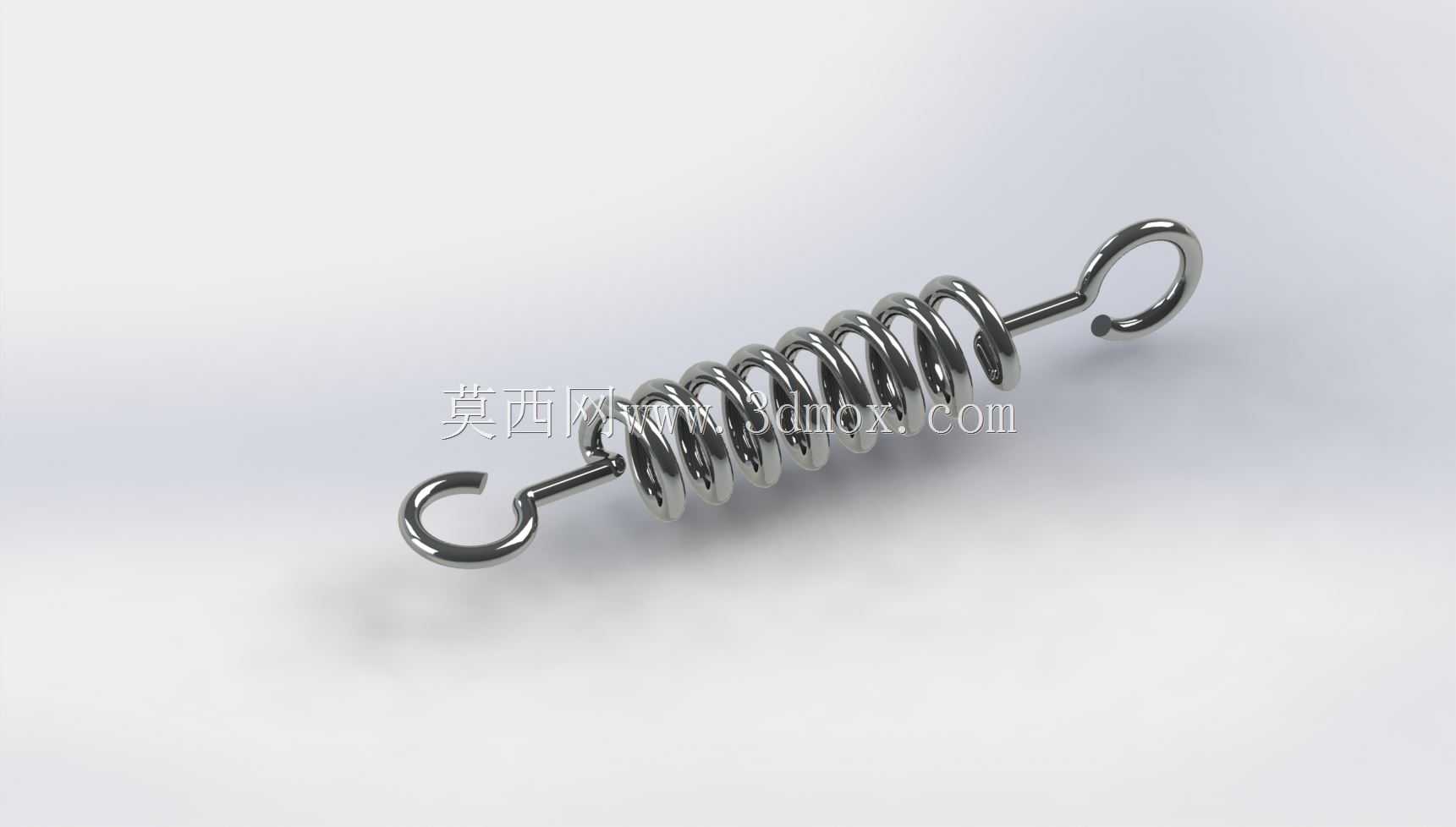

　　这款带挂钩的拉伸弹簧是面向桌面级FDM三维打印机运动机构配套设计的弹性张紧元件，在整机的传动链路里承担着不可替代的张紧与复位作用。日常设备运行过程中，同步带长期往复运动容易出现松弛、跳齿问题，直接影响打印头的走位精度，最终造成打印件层纹错位、尺寸超差，这类弹簧就是通过恒定的拉伸拉力，始终给同步带惰轮施加稳定的预紧力，抵消皮带长期使用产生的塑性伸长量，保证传动精度的一致性。除了同步带张紧场景，这类弹簧也可用于3D打印机的热床调平机构回弹、耗材挤出机构的压轮预紧、舱门开合复位等位置，属于设备维护、改装过程中消耗量较大的通用易损配件。

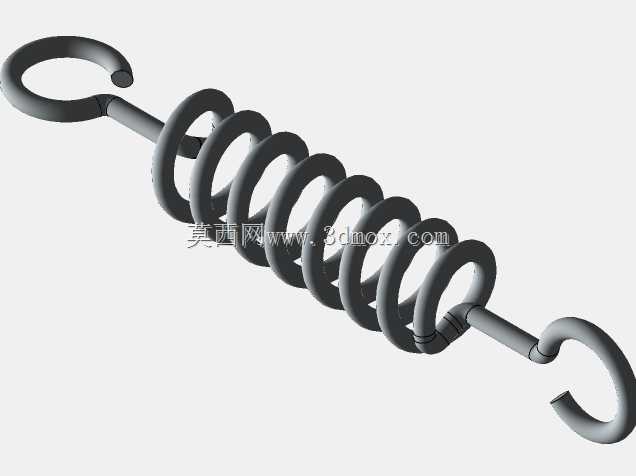

　　从结构设计逻辑来看，这款弹簧采用了两端一体成型的圆钩环结构，钩环直接由弹簧端部的簧丝弯折成型，没有额外的焊接或拼接结构，避免了焊接位置应力集中导致的断裂风险。簧体部分采用等节距圆柱螺旋结构设计，这种结构的拉伸弹簧刚度线性度好，在有效拉伸行程内拉力输出平稳，不会出现力值突变的情况，非常适合对预紧力稳定性要求较高的3D打印场景。设计过程中需要重点校核几个核心参数：首先是簧丝直径，需要匹配3D打印机常用的预紧力需求，过粗的簧丝刚度太大，张紧时会给同步带和轴承带来额外的径向载荷，加速传动部件磨损；过细的簧丝刚度不足，无法提供足够的张紧力，容易出现皮带打滑。其次是弹簧中径，要和常用的安装固定柱尺寸匹配，保证安装后弹簧不会出现偏摆、卡滞。两端钩环的开口尺寸和弯折半径也经过反复优化，既保证能快速卡入设备上的固定挂点，又不会因为开口过大出现意外脱钩的情况，钩环弯折处做了圆弧过渡处理，避免应力集中导致长期受力后断裂。

　　从安装边界来看，这款弹簧的自由长度适配主流桌面级3D打印机的张紧机构安装间距，安装时不需要额外修改设备原有结构，直接替换原有失效弹簧即可。有效拉伸行程覆盖了同步带从松弛状态到标准预紧状态的调节量，在最大拉伸长度下，弹簧的切应力仍处于材料的许用应力范围内，不会出现塑性变形，能够保证长期使用的力值稳定性。设计过程中也考虑了不同机型的适配性，钩环的朝向与簧体保持同轴，安装时不需要额外调整角度，不管是X轴、Y轴的同步带张紧位，还是Z轴的辅助复位结构，都能直接适配。

　　实际使用过程中，这类弹簧的性能直接影响打印成品的精度，如果弹簧力值衰减，会导致同步带张紧力不足，打印头高速移动时出现丢步，打印件表面会出现规律性的横纹，严重时甚至会出现层间错位导致打印失败。这款弹簧在设计时就针对3D打印机的工作场景做了优化，簧体表面做了抛光处理，减少了应力集中点，抗疲劳性能更好，能够承受设备长期高频往复运动带来的交变载荷，不需要频繁更换调整。和普通的通用拉伸弹簧相比，这款弹簧的力值经过精准调校，刚好匹配3D打印机传动系统所需的预紧力范围，安装后不需要反复调整张紧度，就能达到理想的传动状态。对于3D打印机改装、维修的从业者来说，这类标准化的弹簧模型可以直接调用，不需要重新测绘设计，能大幅缩短设备维护、改装的设计周期，也能保证配件替换后的性能一致性。
