盖恩塔G608手持式塑料外壳结构设计

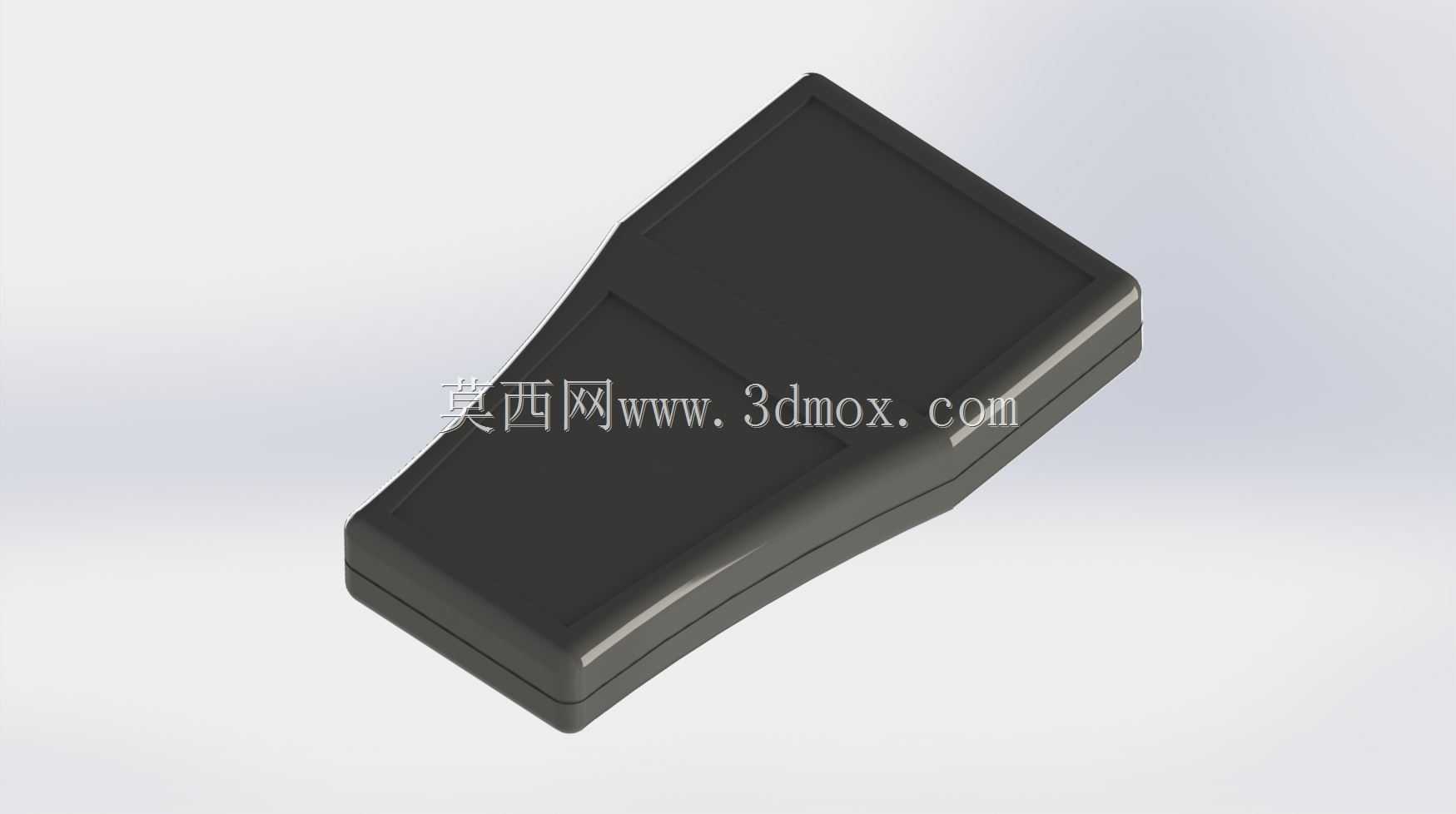

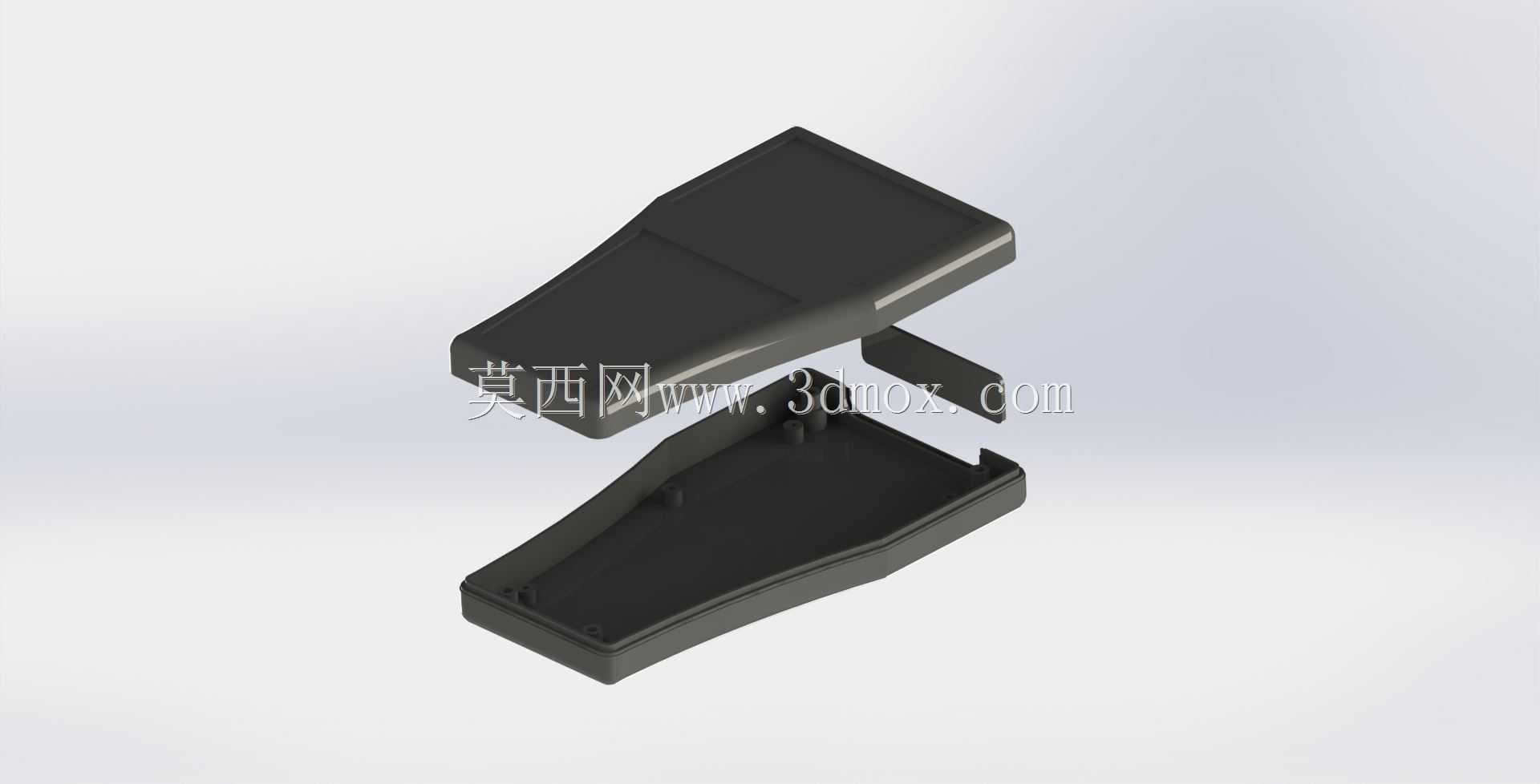

　　这款手持式塑料壳体的设计，最初是面向便携检测类手持终端的装机需求做的结构适配，日常在工业现场巡检、户外数据采集这类需要单手握持操作的场景里，这类壳体的使用占比非常高，毕竟操作人员长时间持握设备作业，壳体的握持手感、边角过渡、重量控制都会直接影响作业效率，甚至关系到长时间操作下的手部疲劳度问题。从结构设计的思路来看，整个壳体采用上下扣合的分体式结构，没有额外的外露金属紧固件，既可以简化装配流程，也能避免紧固件在潮湿、多粉尘的工业现场出现锈蚀问题，合模线沿着壳体侧部的棱线位置布置，后续做表面处理的时候可以很好地隐藏合模痕迹，提升外观的整体性。壳体的外形做了针对性的收腰处理，握持区域的宽度刚好适配成年人手掌的自然握距，

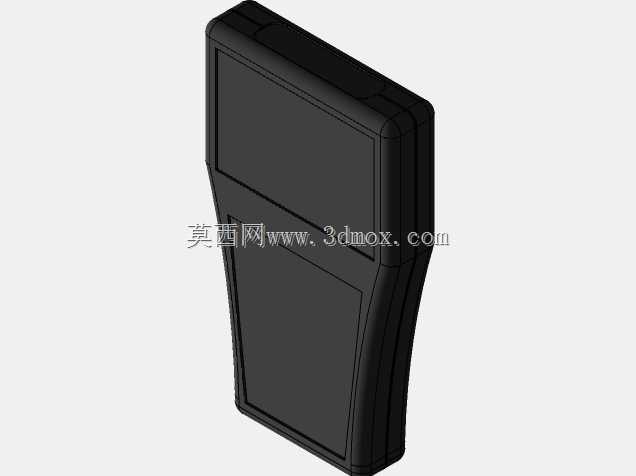

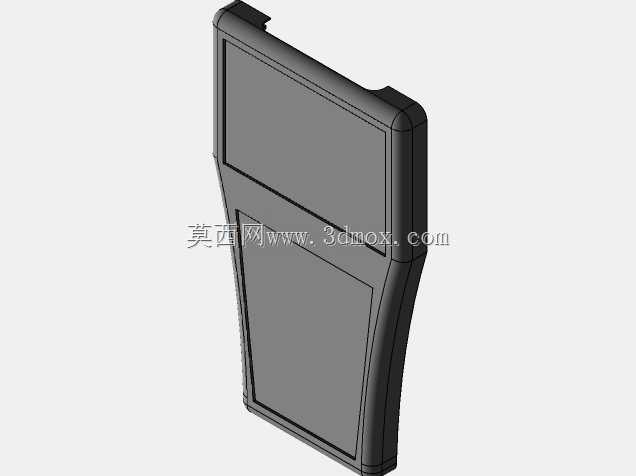

　　边角全部做了大圆角过渡，没有尖锐的直角结构，一方面是避免持握时硌手，另一方面也能提升壳体的抗摔性能，当设备从工作台高度意外跌落时，圆角结构可以分散冲击力，减少壳体开裂的风险。在安装边界的设计上，壳体内部预留了统一的PCB安装柱位，柱位的高度按照常规手持设备的电路板厚度、元器件最高高度做了预留，不需要额外做结构修改就可以适配常规尺寸的主控板、显示屏以及供电模块，壳体的壁厚控制在2mm，这个厚度既可以满足ABS或者PC注塑时的流动性要求，避免出现注塑缺胶、缩水的问题，也能把整体壳体的重量控制在合理区间，不会因为壁厚过大导致整机重量超标。壳体的前端做了收窄的斜切处理，这个结构是为了适配前端检测探头或者数据接口的安装需求，

　　当设备需要对接被测工件的时候，收窄的前端可以伸入更狭小的检测空间，拓展设备的使用场景，壳体的背部是平整的平面结构，既可以放置在工作台面上保持稳定，也可以预留背夹或者挂绳的安装位，方便操作人员在移动作业的时候把设备挂在工装带上解放双手。在结构细节上，上下壳体的扣合位置设计了一圈止口结构，止口的配合间隙控制在0.1mm，既可以保证装配时的定位精度，也能提升壳体的防尘防水能力，应对工业现场常见的粉尘飞溅、少量淋水的使用环境，不需要额外加装密封胶圈就能达到基础的防护等级，降低整体的物料成本。壳体的表面做了细晒纹处理，这种表面处理方式一方面可以提升持握时的摩擦力，减少手汗情况下设备滑落的风险，另一方面也不容易残留指纹和划痕，

　　在工业现场复杂的使用环境下可以长时间保持外观的整洁度，不需要频繁做表面清洁。从尺寸适配的角度来说，整个壳体的长度控制在120mm左右，最宽处70mm，握持区域的厚度28mm，这个尺寸区间刚好覆盖了绝大多数手持检测设备、条码扫描终端、小型数据采集器的装机尺寸需求，内部的安装空间没有做多余的隔断结构，设计人员可以根据自身的电路布局灵活调整内部的筋位位置，不需要对壳体主体结构做大规模修改就能完成适配。在注塑工艺的适配性上，整个壳体的脱模斜度控制在1.5度，所有的内部筋位都做了倒角处理，避免注塑脱模时出现顶白、拉伤的问题，壳体上没有设计深度过大的盲孔结构，降低注塑模具的加工难度，也减少后续生产过程中的不良率，适合批量注塑生产。这类壳体除了应用在工业检测手持终端上，也可以适配小型遥控器、便携式测温仪、手持扫码设备这类需要手持操作的电子产品，结构上的通用性设计可以覆盖多类产品的装机需求，减少重复开模的成本。
