桌面级FDM熔融沉积成型3D打印设备

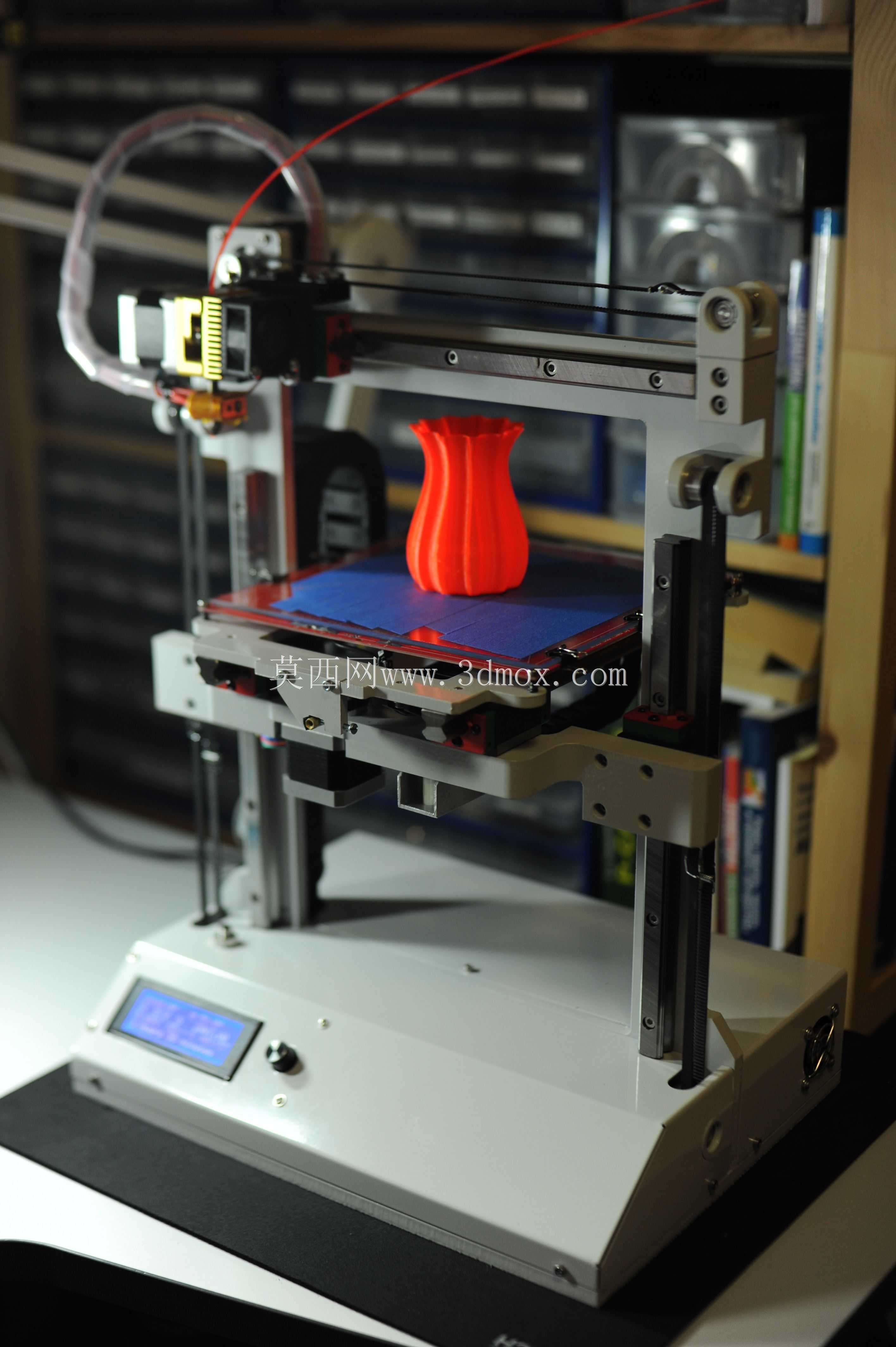

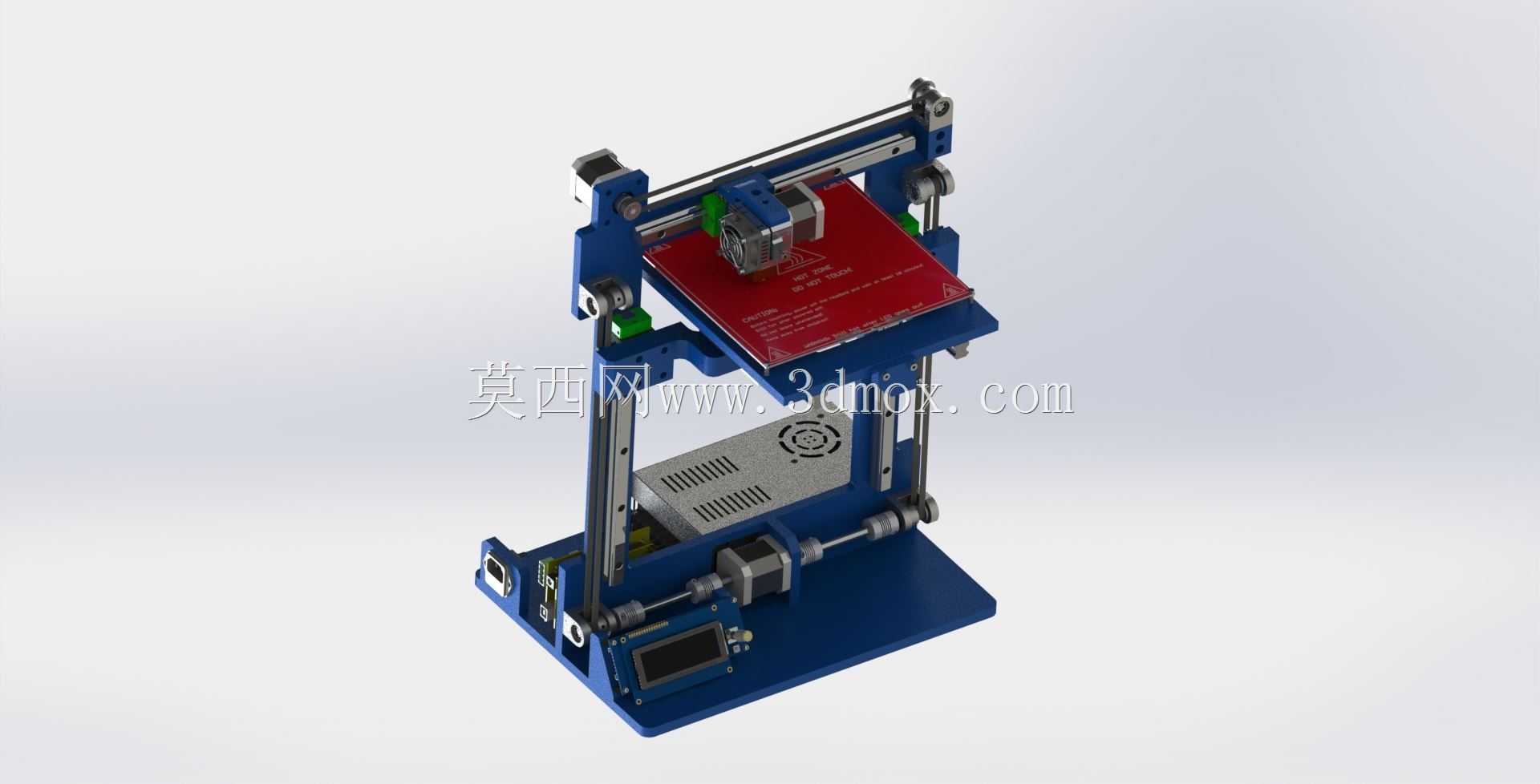

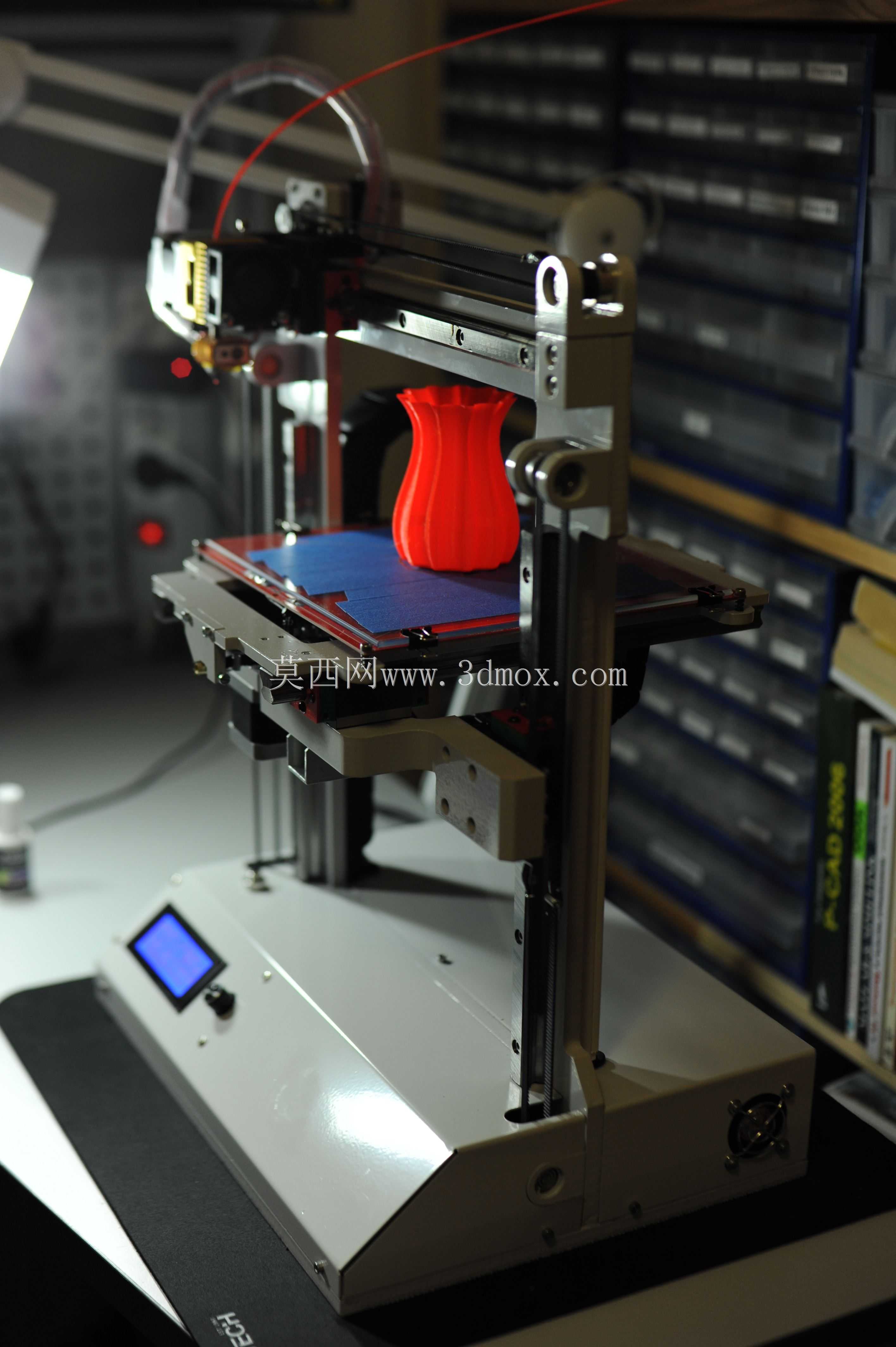

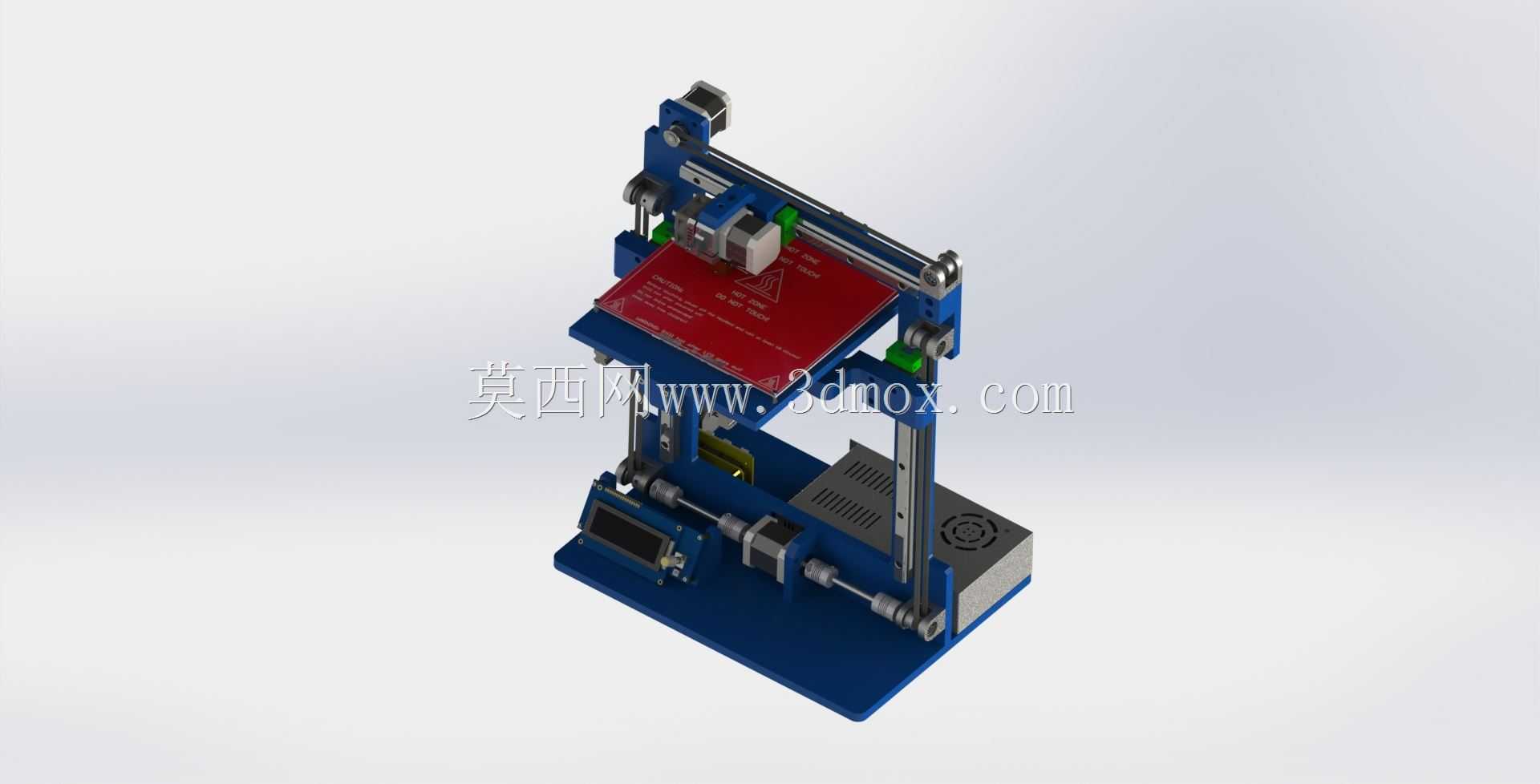

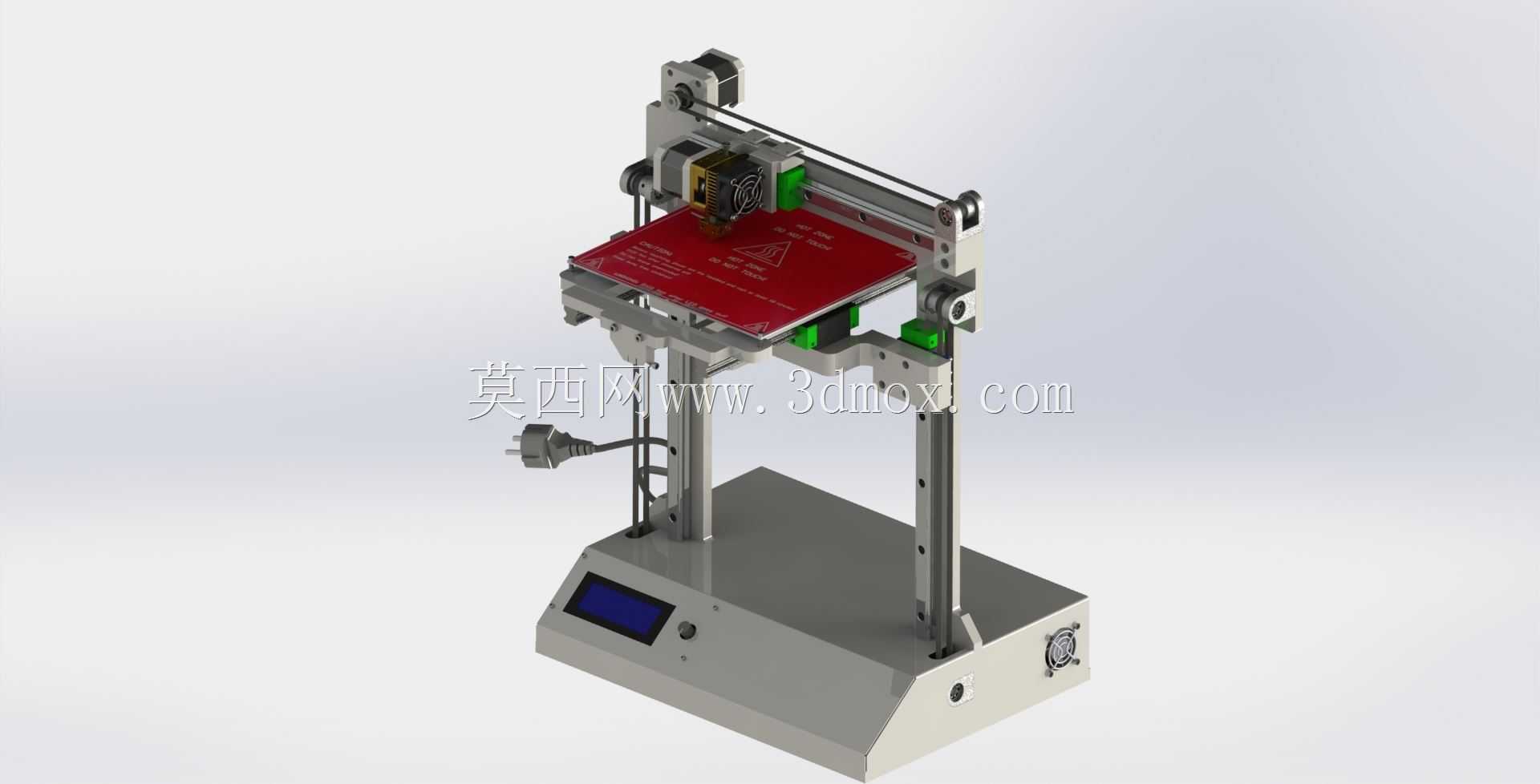

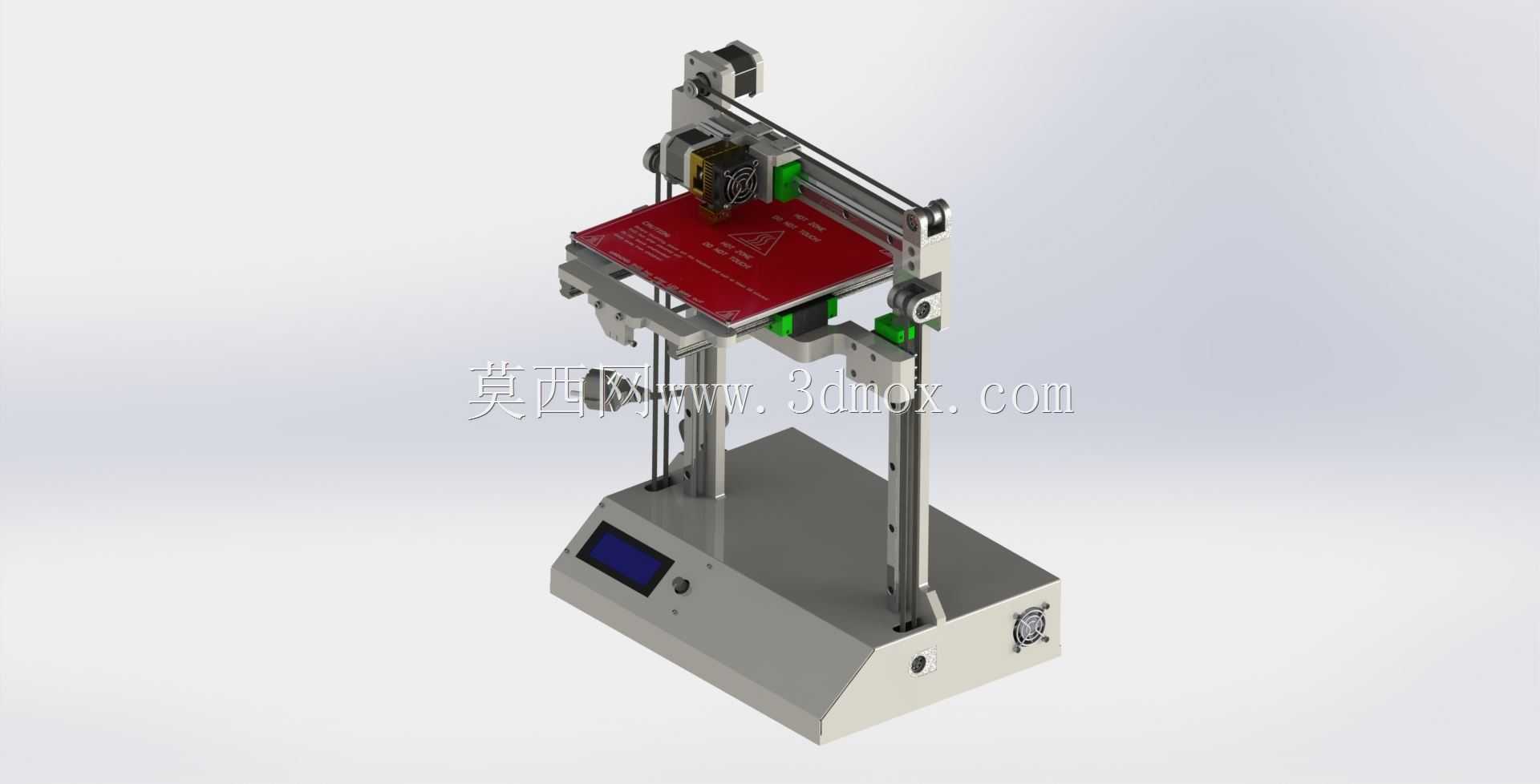

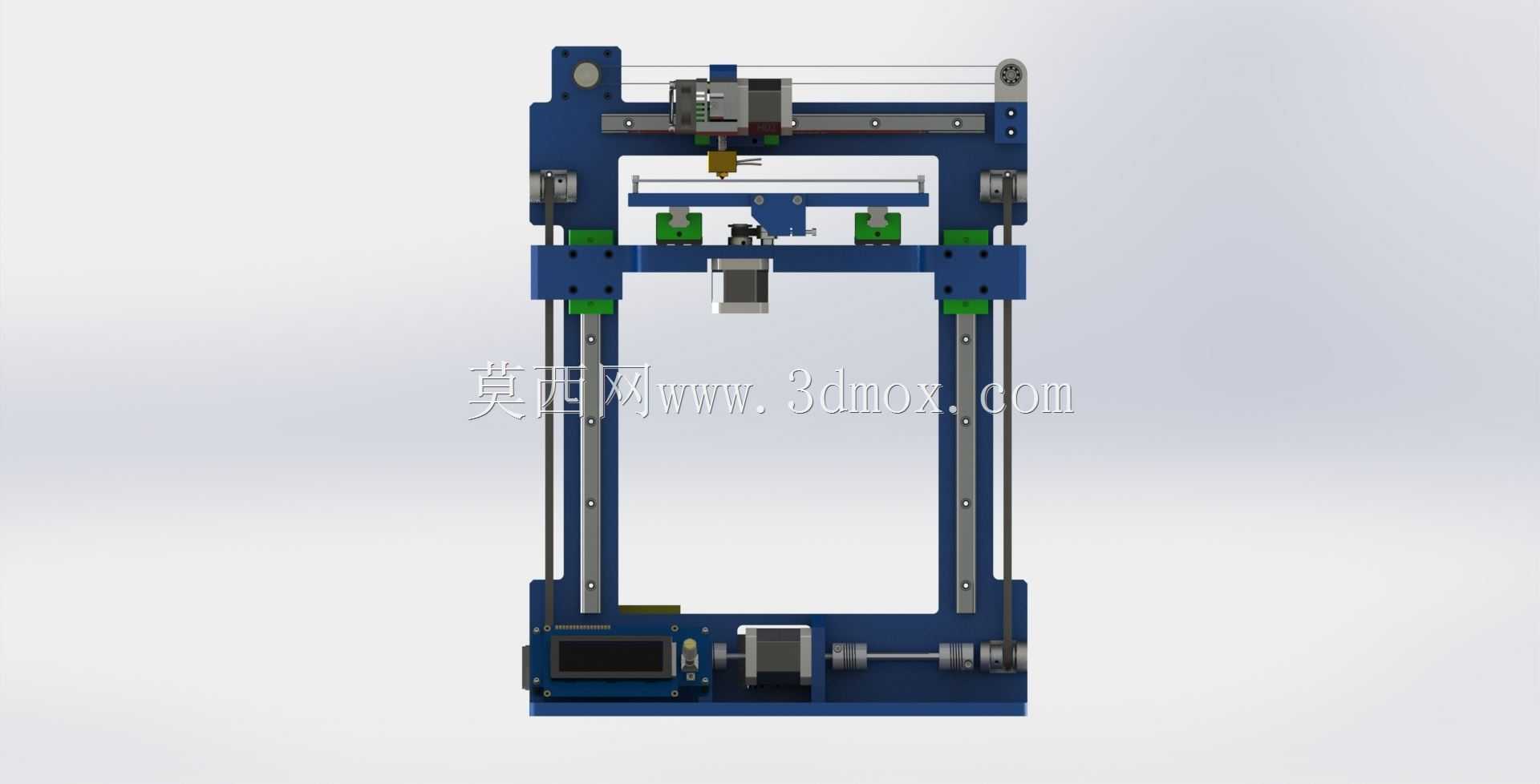

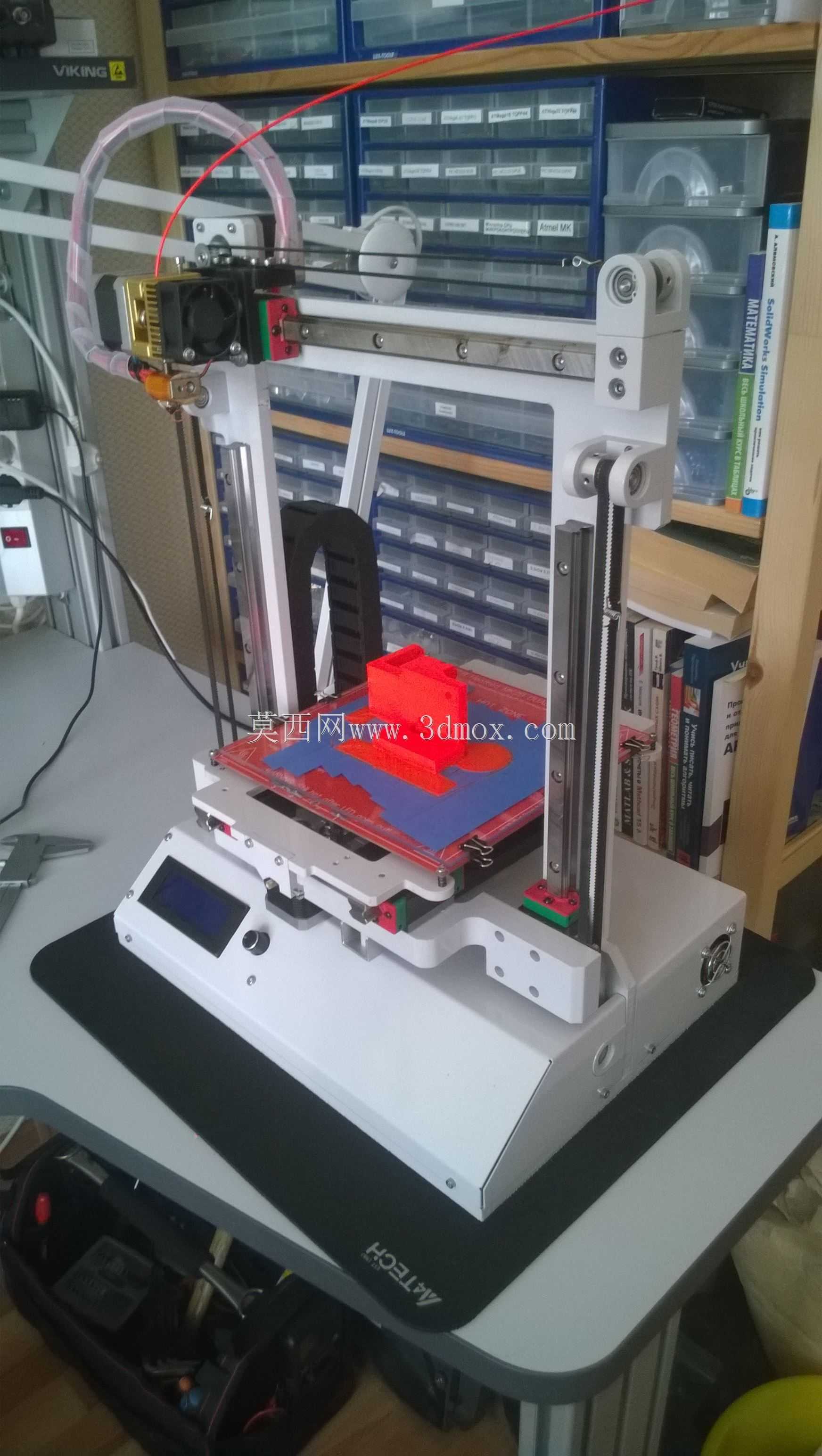

　　这款桌面级增材制造设备采用经典的笛卡尔运动架构，成型工作区的三维边界均为214mm，可覆盖绝大多数个人创作、教学实训、小尺寸零件打样的加工需求，在创客空间、中小学科创课堂、小型设计工作室的日常使用场景中，这个成型尺寸既不会因为空间过小限制创意落地，也不会因为追求大尺寸抬升设备整体占地与制造成本，平衡了桌面摆放的空间约束与实际加工能力。从结构设计逻辑来看，设备的X轴运动组件采用双光轴导轨搭配同步带传动的方案，打印头沿X轴的运动行程严格匹配成型平台宽度，运动过程中通过两端的同步轮张紧结构保证传动精度，避免长时间运行后出现皮带松弛导致的层纹错位问题；Y轴运动集成在成型热床下方，同样采用直线光轴作为运动导向，

　　热床调平结构采用多点手动调平设计，配合弹簧预紧结构，用户可以快速调整平台平面度，保证首层耗材附着的可靠性，降低新手用户的设备调试门槛。Z轴运动采用单丝杆搭配双侧光轴导向的布局，丝杆的导程选择适配桌面级设备的常用层厚参数，从0.1mm的精细层高到0.3mm的快速打印层高都能稳定运行，不会出现Z轴步进丢步导致的层厚不均问题。设备的控制单元集成在底座前端区域，操作显示屏与实体按键布置在用户操作的顺手位置，无需侧身即可完成打印参数调整、文件选择、启停控制等操作，底座内部集成了电源模块、主控板与驱动模块，所有走线均沿铝型材框架的线槽布置，避免运动过程中出现线缆拖拽、干涉运动部件的问题。送料机构采用近程挤出设计，挤出机直接安装在X轴运动滑台上，

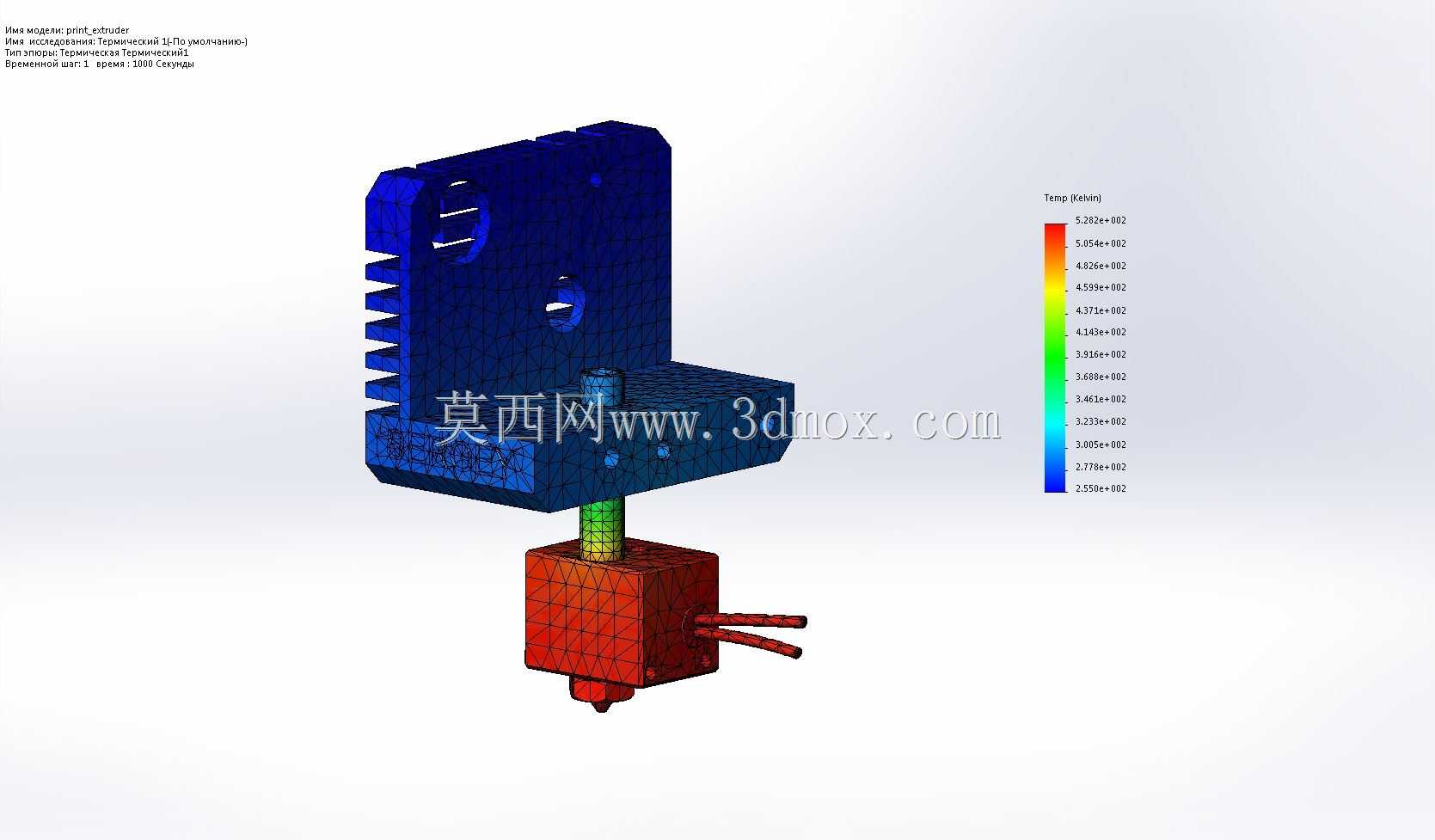

　　缩短了耗材从挤出轮到喷嘴的送料路径，对于柔性耗材的适配性更好，打印过程中耗材回抽的响应速度更快，能有效减少打印件的拉丝瑕疵。打印头组件集成了加热块、热敏电阻与散热风道，散热风道针对PLA、PETG等常用桌面打印耗材的冷却需求做了定向优化，打印悬垂结构时能快速冷却刚挤出的熔融耗材，减少悬垂面的塌陷变形。设备框架采用标准铝型材拼接搭建，所有连接位置均采用角码与螺栓锁紧，装配过程不需要复杂的专用工装，用户可以按照装配流程快速完成整机组装，也方便后期根据自身需求做结构改装，比如加装自动调平传感器、更换更高功率的热端、拓展耗材架等。成型平台采用表面贴覆柔性打印贴纸的设计，打印完成后待平台冷却，即可轻松取下打印件，不需要借助铲刀暴力撬动，

　　既保护平台表面平整度，也降低了零件取件时的损坏概率。设备的进料口布置在框架顶部位置，耗材架可以直接安装在框架上方，耗材从顶部垂直送入挤出机，减少送料过程中的阻力，避免耗材弯折导致的断料问题。从实际使用场景来看，这款设备可以完成结构设计阶段的手板样件制作，比如小型机械结构的功能验证件、文创产品的原型打样、教学过程中的机械结构演示模型制作，相比工业级大尺寸3D打印设备，它的运行噪音更低，放置在普通办公桌面即可使用，不需要专门的设备间，日常维护只需要定期清理喷嘴残留耗材、检查同步带张紧度、润滑运动导轨即可，维护成本极低。设计过程中充分考虑了桌面设备的使用痛点，所有易损件比如喷嘴、同步带、轴承都采用标准通用件，用户不需要寻找专用配件即可完成更换，降低了设备长期使用的维护门槛。整机的外形尺寸控制在桌面设备的合理范围内，底座的防滑垫设计保证设备放置在光滑桌面时不会因为高速运动出现移位，打印过程中的整机震动控制在较低水平，不会因为共振导致打印件表面出现震纹。电路部分的所有接口都做了防呆设计，后期改装接线时不会出现插错接口烧毁主控的问题，散热风扇的选型兼顾了散热效率与运行噪音，长时间连续打印也不会出现明显的噪音干扰。
