微型深沟球685轴承精密结构设计

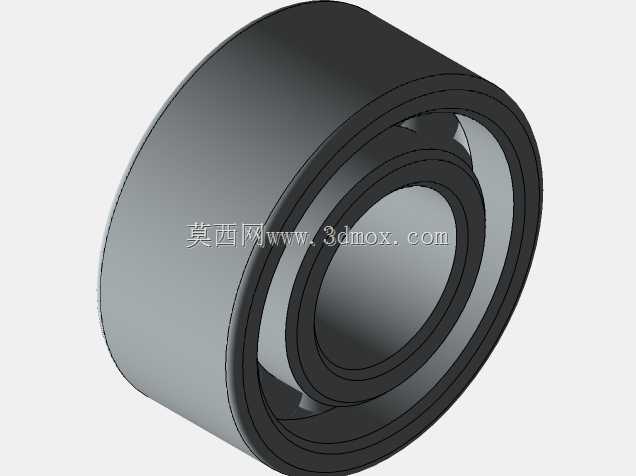

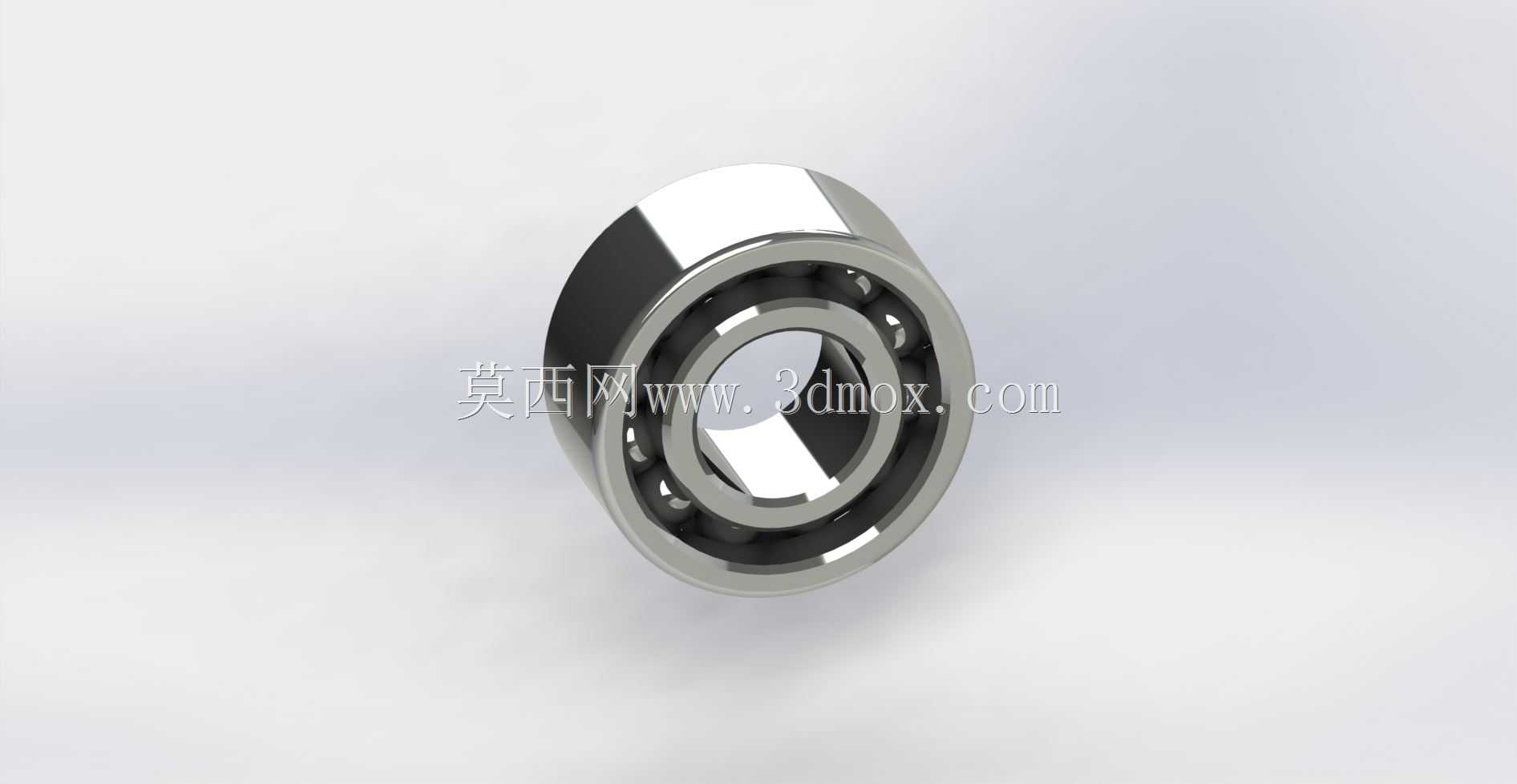

　　在桌面级3D打印机的运动副设计、小型办公自动化设备的转轴支撑、精密检测仪器的低负载回转机构中，这类小尺寸深沟球轴承的选型适配直接决定了整套机构的运行平顺性与长期使用寿命。本次涉及的685规格微型轴承，属于薄壁深沟球轴承的常规量产系列，其核心尺寸边界为内径5mm、外径11mm、厚度5mm，安装时需严格匹配轴颈与轴承座孔的公差带，通常轴颈选用k5级过渡配合、座孔选用J6级过渡配合，既可以保证内圈与轴的同步回转无打滑，也能避免外圈在座孔内出现蠕变磨损，同时预留合理的装配余量，不会因为过盈量过大导致轴承径向游隙被过度挤压，引发运转卡滞或温升异常。从结构设计逻辑来看，该轴承采用典型的深沟滚道构型，内圈与外圈的滚道曲率半径略大于钢球直径，

　　能够同时承受径向载荷与小比例的双向轴向载荷，适配多数小型设备中同时存在径向受力与微量轴向窜动限位的使用场景。保持架采用冲压浪式结构，通过兜孔均匀分隔每一粒钢球，避免钢球在运转过程中相互碰撞摩擦，同时将钢球的运动轨迹约束在滚道中心区域，降低运转过程中的摩擦阻力与噪声水平。这类微型轴承的密封形式通常分为开式、铁封、胶封三类，开式版本适用于有定期润滑维护条件、环境洁净度较高的设备内部安装位，能够将运转摩擦扭矩控制在最低水平；带密封的版本则适用于外露安装位或者无法定期补充润滑的场景，密封圈可以阻挡外界粉尘、碎屑进入滚道内部，同时防止内部润滑脂泄漏，延长维护周期。在实际选型应用中，需要重点核算轴承的额定动载荷与静载荷参数，

　　匹配对应机构的实际受力情况，避免长期超载运行导致滚道出现点蚀、钢球碎裂等失效问题。安装过程中需要注意，严禁通过敲击钢球传递装配力，应当使用专用工装均匀压装内圈或外圈对应配合面，防止保持架变形、滚道压伤，装配完成后需要手动转动外圈检查是否存在卡滞点，确认运转顺滑无异常摩擦声后再完成后续机构组装。这类小尺寸轴承的径向游隙通常选用MC3组别，适配常规工作温度下的运转需求，若应用场景存在较大温差或者过盈配合量偏大的情况，可以适当调整游隙组别，避免工作状态下游隙过小引发的抱死问题。在三维建模过程中，需要准确还原滚道的曲率参数、钢球的排布位置、保持架的结构细节，同时预留出安装时的密封件空间，避免在装配仿真中出现干涉问题。

　　对于做小型传动机构设计的工程师而言，这类微型轴承的选型不能只看尺寸参数，还要结合实际的运转转速、受力方向、环境温度、维护条件综合判断，比如在高速运转的场景下，需要优先选用精度等级更高的版本，同时匹配低黏度的润滑脂，降低高速运转下的温升；在低转速重载的小型机构中，则可以适当选用游隙稍大的版本，提升承载能力。很多新手工程师在做小型设备设计时，容易忽略轴承安装位的定位台阶尺寸设计，要么台阶过高挡住密封圈导致摩擦，要么台阶过低无法对轴承端面形成有效定位，导致轴承运转过程中出现轴向窜动，这部分在做结构设计时需要严格对照轴承样本中的安装尺寸参数，预留合理的台阶高度与倒角空间，保证装配后轴承的定位精度。另外，这类薄壁微型轴承的刚性相对较弱，在做轴承座孔设计时要保证座孔的圆柱度与同轴度，避免座孔变形挤压轴承外圈导致滚道变形，影响运转精度。
