内螺纹连接手柄式手动球阀结构设计

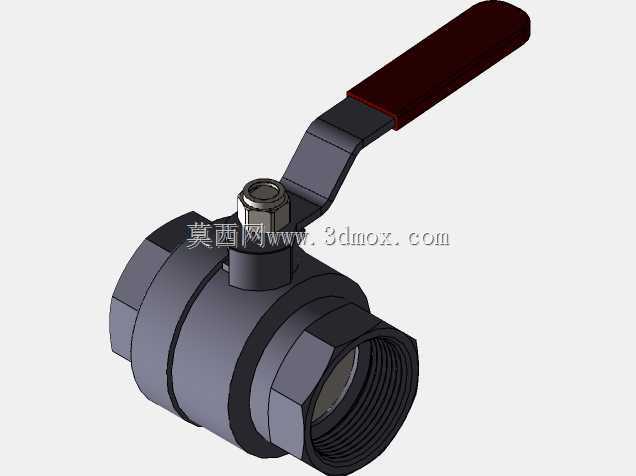

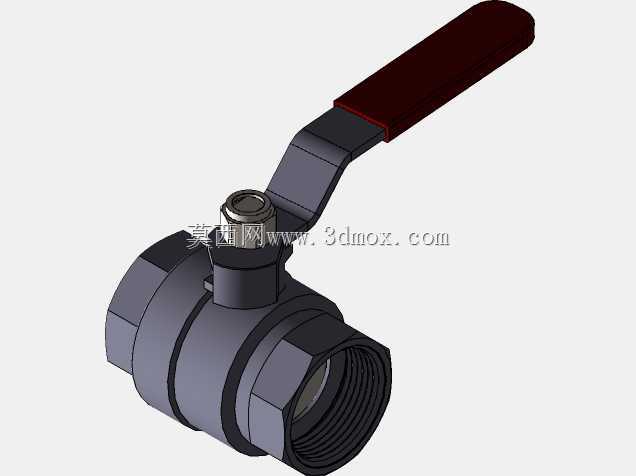

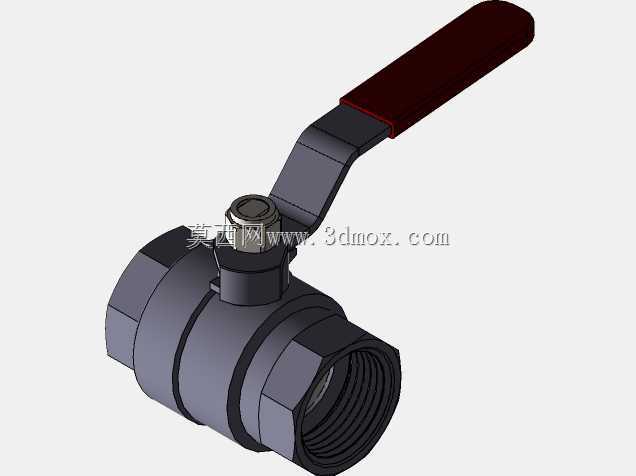

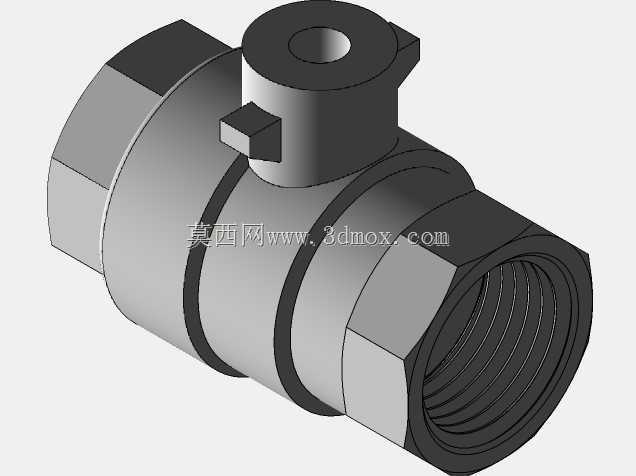

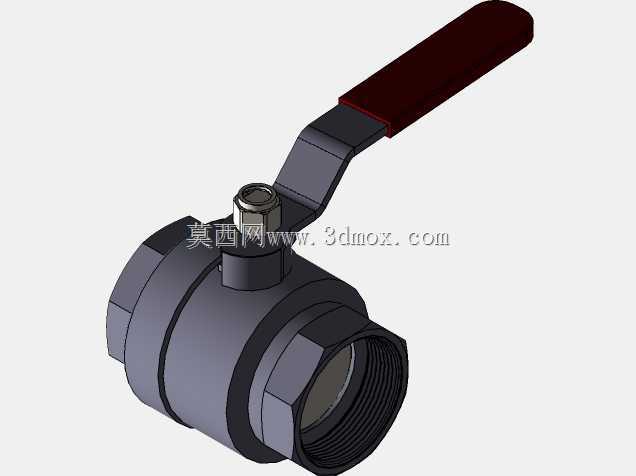

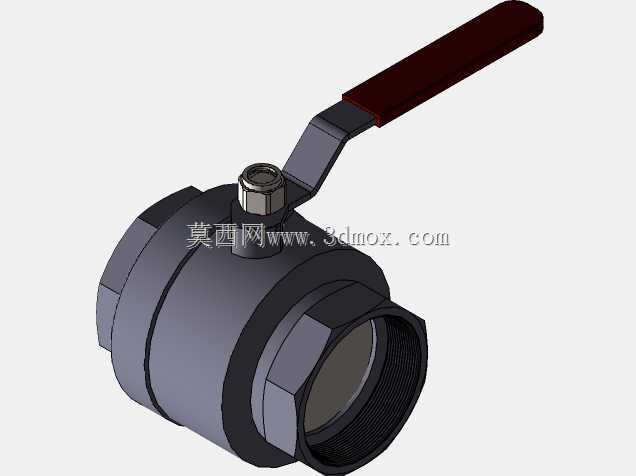

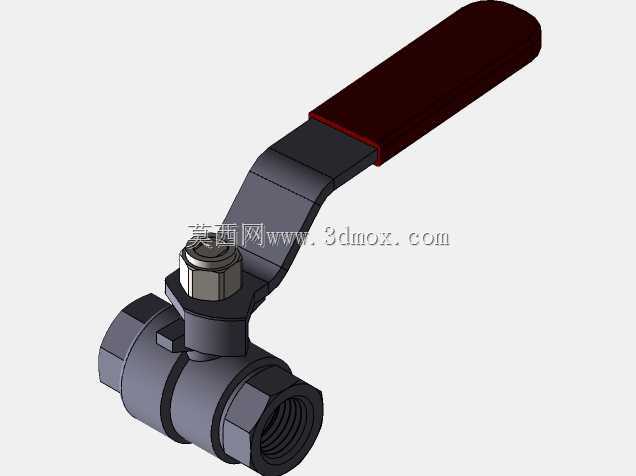

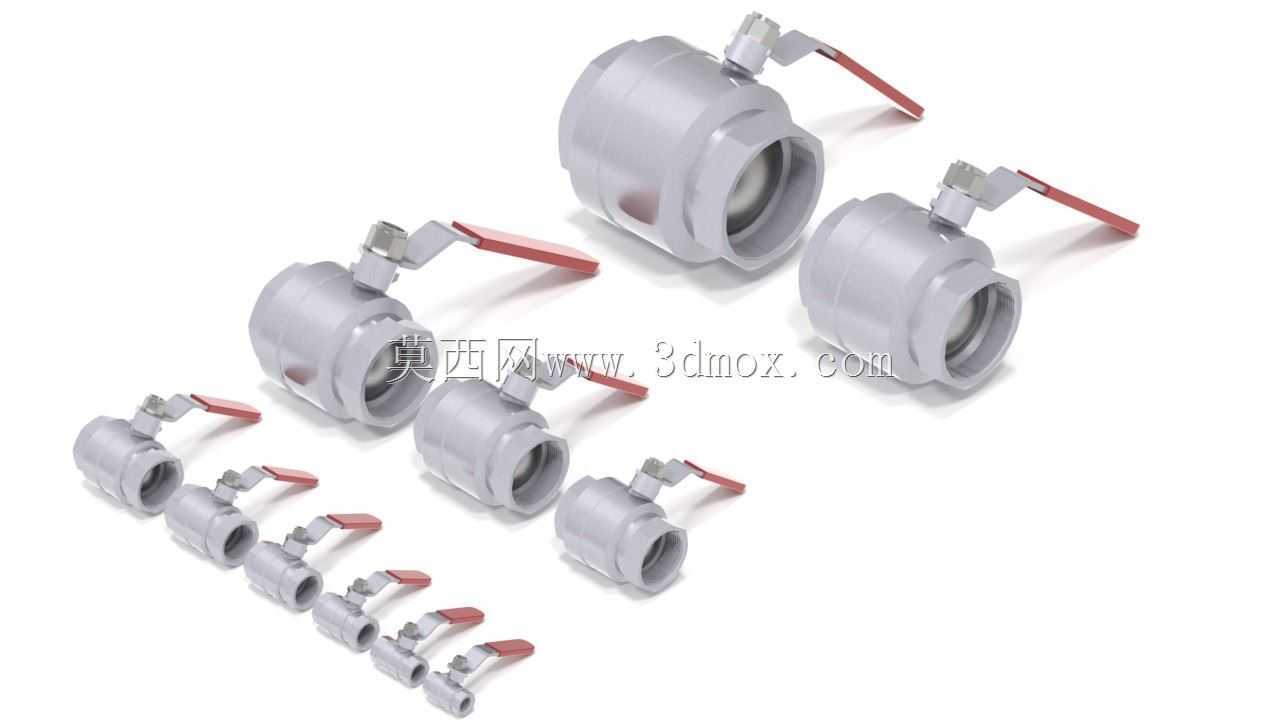

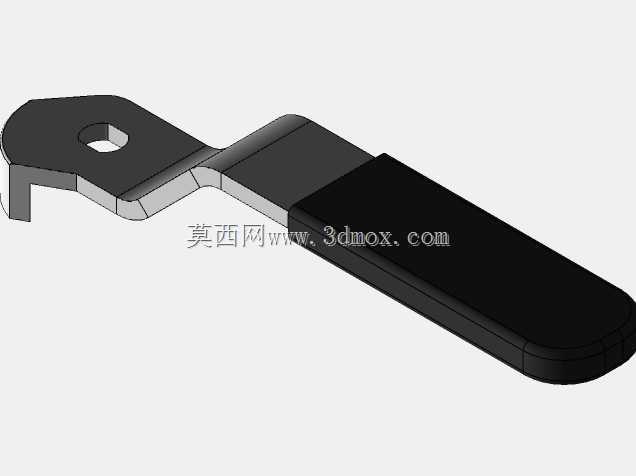

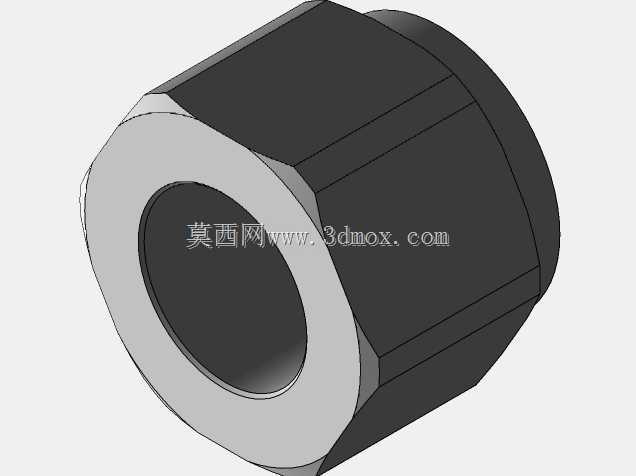

这款手动球阀主要应用于民用给排水、暖通空调循环、小型工业流体输送、低压气动管路等场景，是管路系统中承担流体通断控制的核心基础阀件，日常使用中可快速切换管路导通与截断状态，适配水、非腐蚀性轻质油品、压缩空气等多种常规介质，在户内供水支路、小型设备冷却回路、车间压缩空气支线等场景中应用十分广泛。该球阀采用浮动球密封结构，依靠带通孔的球体作为启闭件，通过手柄带动阀杆旋转90度即可完成全开或全关操作，相比闸阀、截止阀操作行程更短，启闭动作更迅速，全开状态下介质流道与球体通孔完全对齐，流阻系数极低，不会造成明显的管路压力损失，也不容易在阀腔内部残留介质杂质。产品整体采用两片式阀体结构，阀体两端为内螺纹连接接口，适配同规格的外螺纹管路接头，安装时无需额外焊接法兰，直接通过螺纹旋合即可完成固定，安装操作便捷，后期维护拆卸也十分方便。设计过程中充分考虑手动操作的人机交互需求，手柄采用加长杠杆式结构，握持部分做了加宽防滑处理，操作时无需借助额外工具，徒手即可施加足够的扭矩完成启闭，手柄表面做了包覆处理，低温环境下操作也不会出现粘手的问题；阀杆部位设置了多级密封结构，在阀杆与阀体的配合间隙处加装了耐磨密封填料，既可以保证阀杆转动顺畅，又能有效避免介质从阀杆配合处向外泄漏，长期使用也能维持可靠的密封性能。从安装边界来看，该款球阀整体结构紧凑，阀体轴向尺寸较短，安装后不会占用过多的管路布置空间，手柄旋转范围内无多余凸起结构，安装时只需预留出手柄90度旋转的操作空间即可，不需要额外预留过大的操作检修位置，非常适合空间局促的管路布设场景；阀体外部的六角结构设计，也方便安装时使用扳手夹持固定，避免旋合螺纹时阀体跟转造成密封面错位。球体密封面采用软质密封材质贴合，密封比压分布均匀，低压工况下也能实现零泄漏截断，完全满足常规民用与小型工业管路的密封要求。
