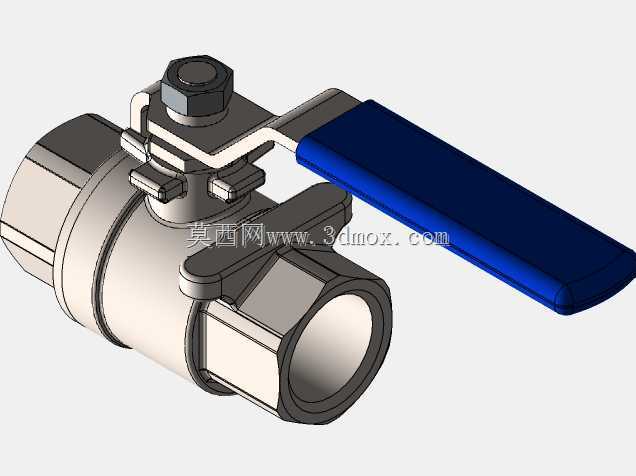

3/4规格内螺纹手动球阀结构设计

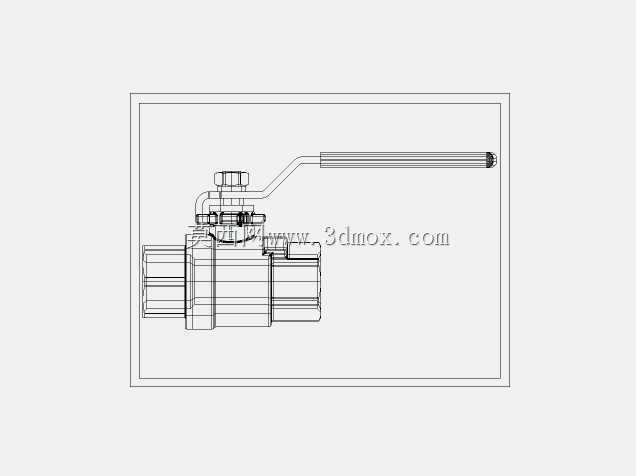

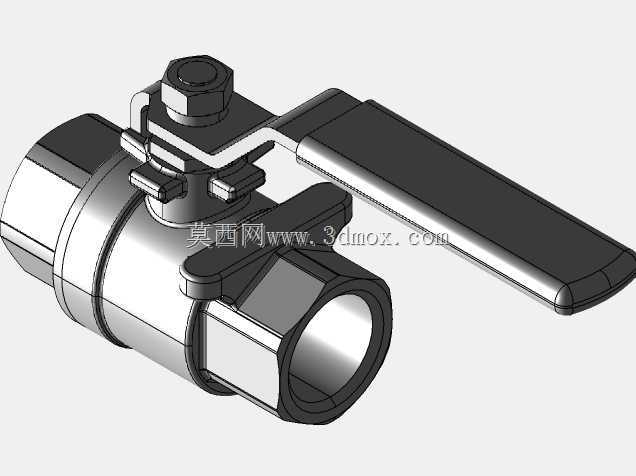

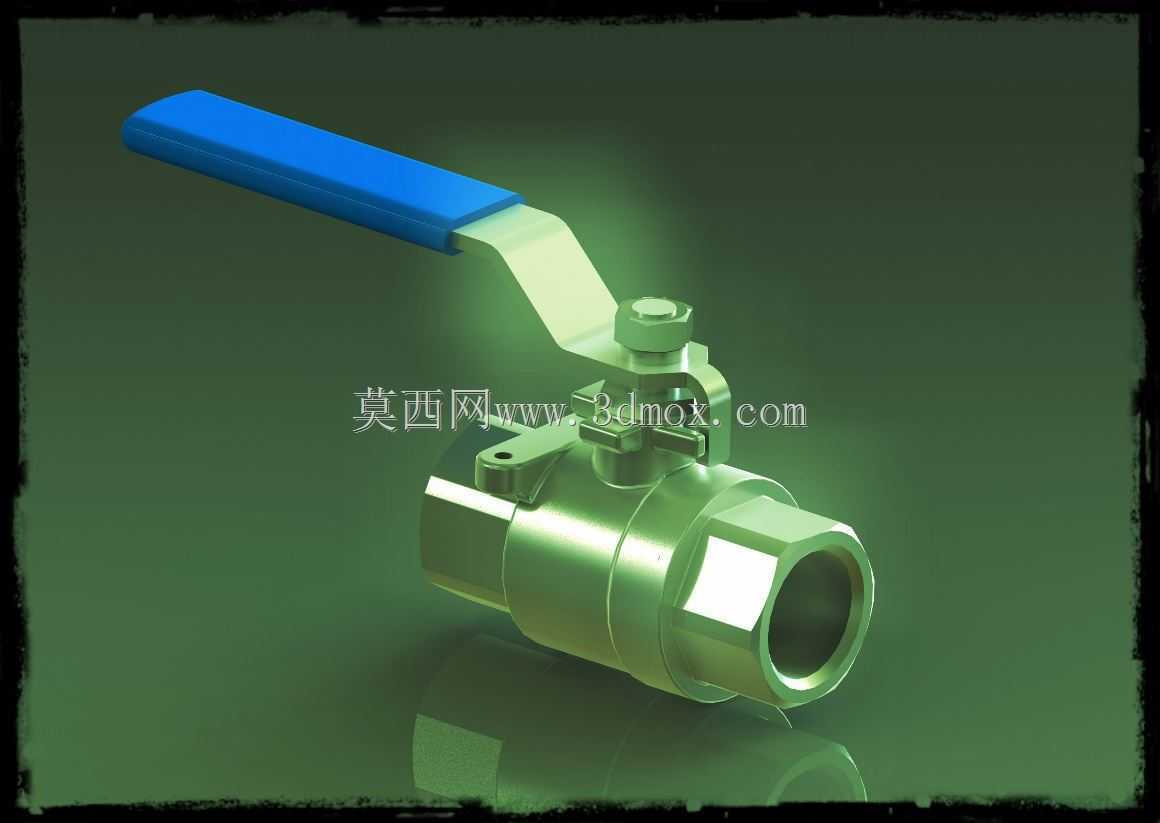

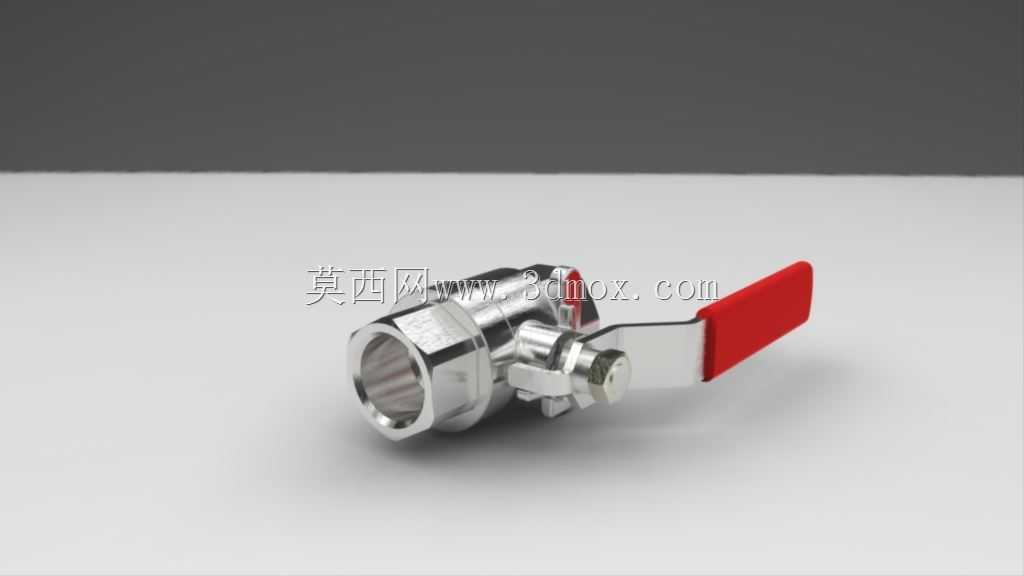

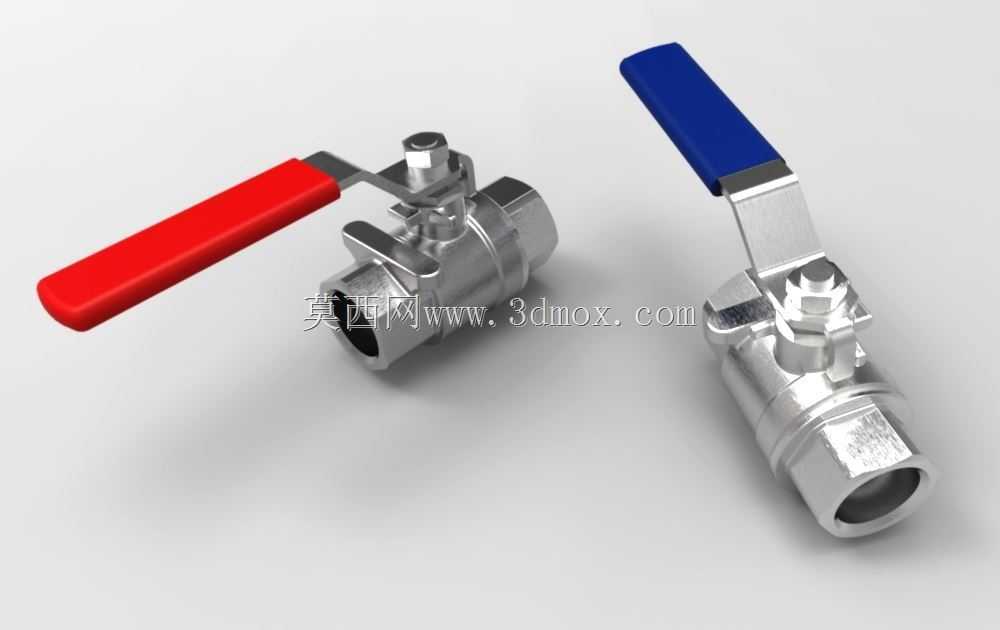

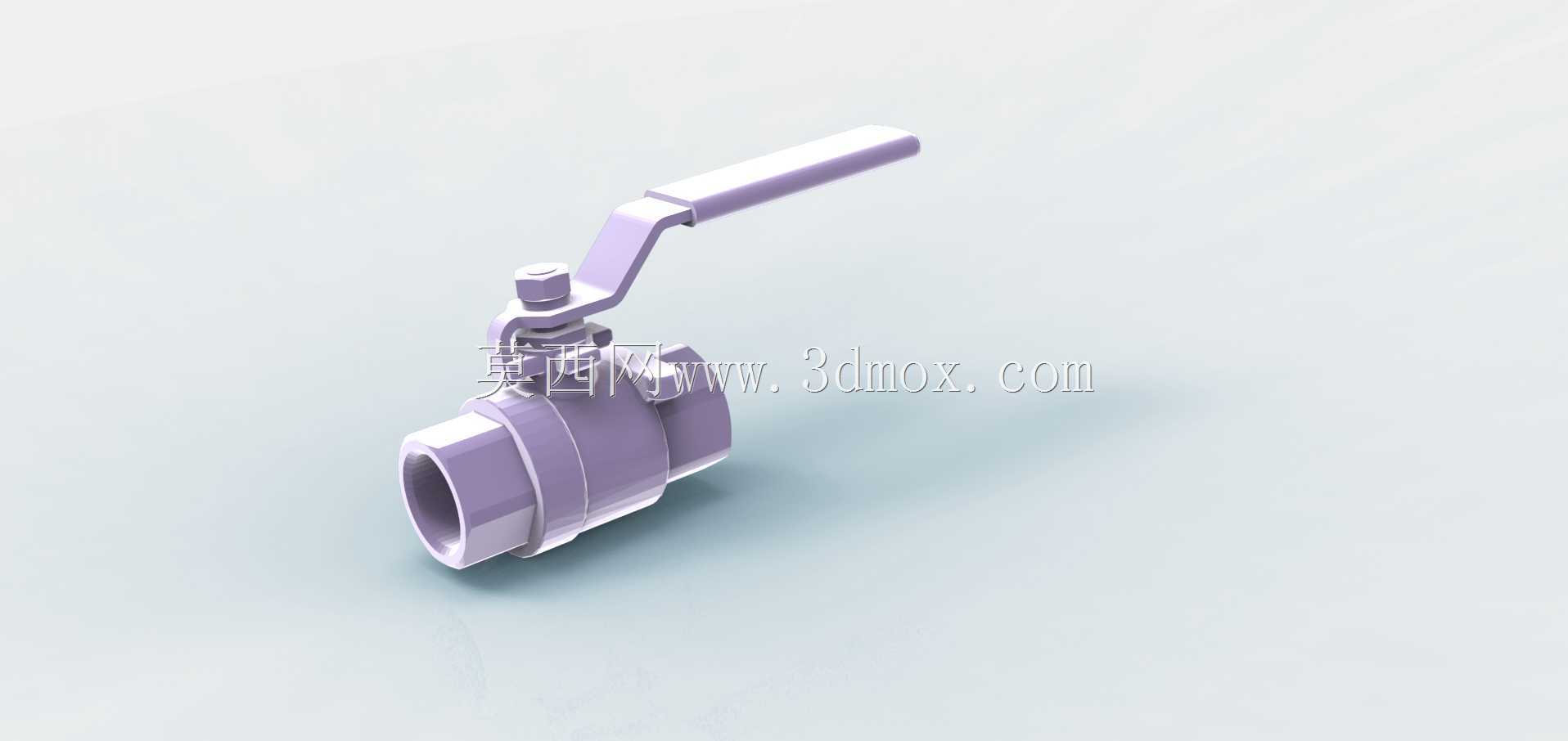

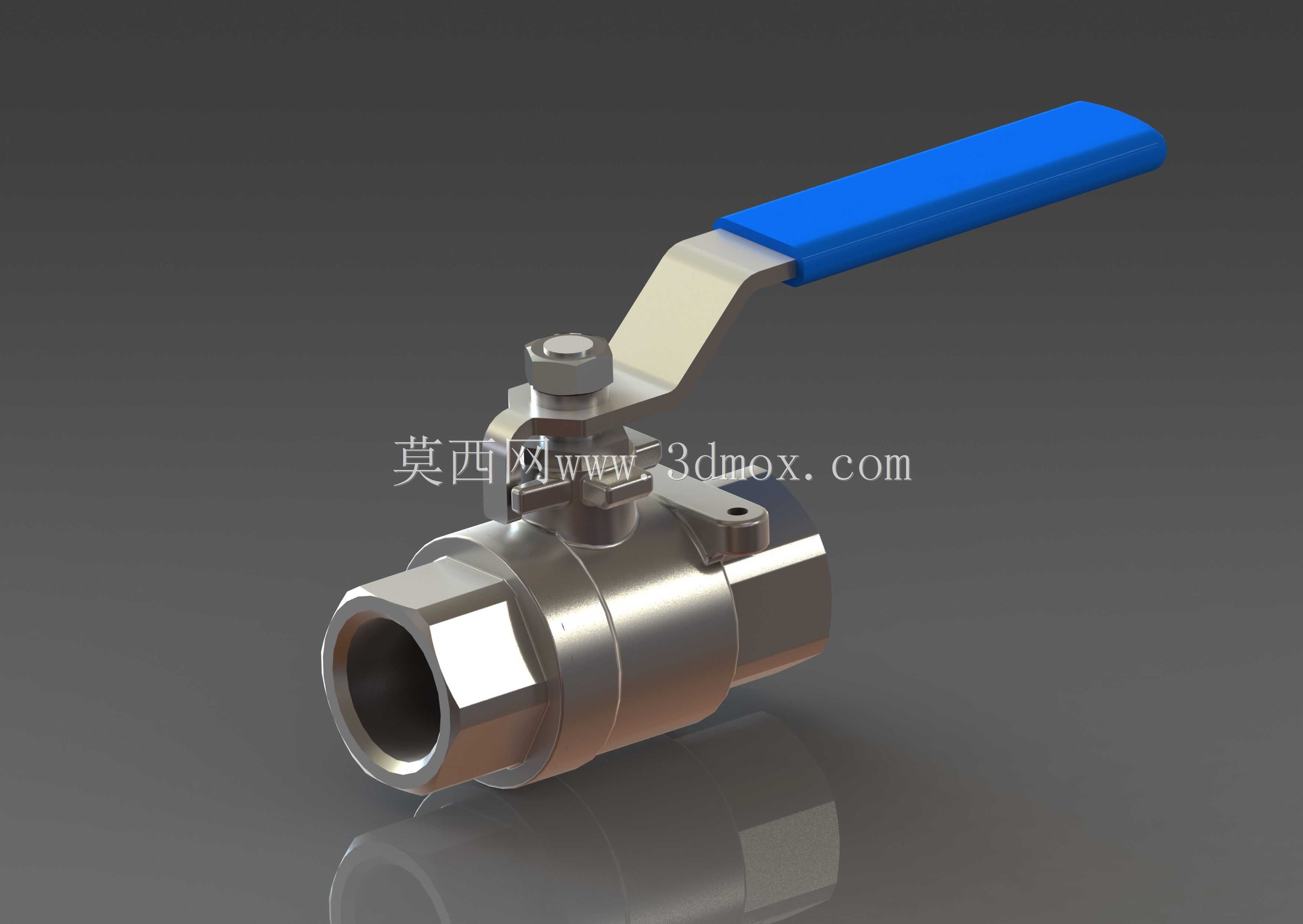

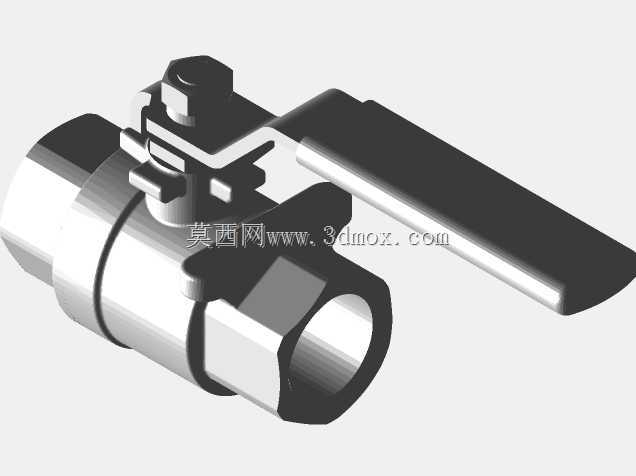

这款3/4规格手动球阀，主要应用在民用给排水、小型工业流体输送、暖通空调管路、普通化工介质输送等场景中，作为管路通断控制的核心部件，承担着截断或导通管路内流体的作用，相比闸阀、截止阀，它的开关行程更短，操作力矩更小，密封性能更稳定，在中小通径的管路系统中有着极高的普及率。从实际用途来看，这款球阀适配公称通径20mm的管路，可用于控制清水、低压蒸汽、无强腐蚀性的油品、压缩空气等常见流体，日常使用中仅需扳动手柄90度即可完成全开或全关操作，无需像截止阀那样旋转多圈，在需要快速切断管路的应急场景下，操作效率优势十分明显，同时全通径的内部流道设计，让流体通过时的阻力损失极小，不会出现明显的压降，也不容易在阀腔内部积存介质杂质，降低了长期使用后的堵塞风险。在功能特性设计上，这款球阀采用浮动式球芯结构，球芯在介质压力作用下会紧密贴合出口侧的密封阀座，压力越高密封贴合度越好，能有效杜绝内漏问题；手柄与阀杆采用扁方配合的连接结构，避免开关过程中出现打滑，同时阀杆设置了防吹出结构，即便在阀腔内部带压的情况下，阀杆也不会被介质压力顶出，大幅提升了使用的安全性；两端采用内螺纹连接形式，安装时无需额外焊接法兰，直接和同规格的外螺纹管路旋合即可，适配绝大多数民用和小型工业管路的安装标准，后期维护更换也十分便捷。从设计思路来看，这款球阀在建模时优先考虑了实际加工的工艺可行性，阀体采用锻造不锈钢结构，外形规整没有多余的复杂曲面，既可以降低锻造成本，也方便后续的机加工工序；手柄部分采用金属基体加绝缘防滑套的设计，金属基体保证了扳动时的结构强度，不会因为长期受力出现变形断裂，蓝色防滑套既提升了操作时的摩擦力，避免沾油沾水后打滑，也能在接触高温管路时起到一定的隔热作用，防止操作人员烫伤。在外形尺寸与安装边界上，这款球阀整体结构紧凑，阀体两端的内螺纹为标准3/4管螺纹，安装时预留的轴向空间仅需略大于阀体总长度即可，手柄扳动时的回转半径经过优化，不会和周边并排布置的管路、支架发生干涉，即便在管路排布较为密集的狭小安装空间内，也能顺利完成开关操作；阀体的六角外形设计，方便安装时使用扳手夹持紧固，不会因为夹持力过大导致阀体变形，整体安装公差符合通用管路配件的标准要求，可以和市面上同规格的管路配件直接互换，无需额外定制转接件。
