山德梅森消防蒸汽机泵组结构设计

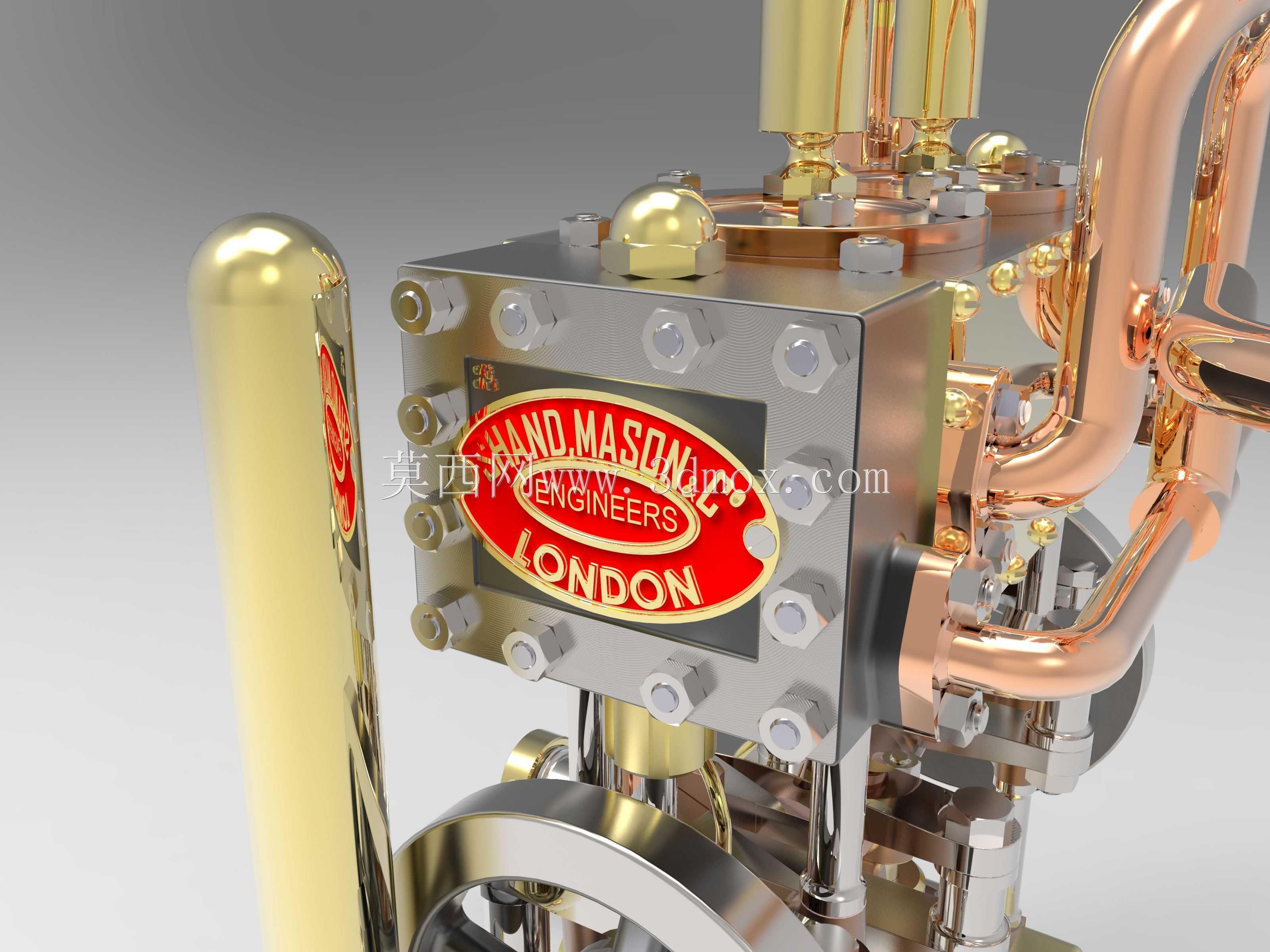

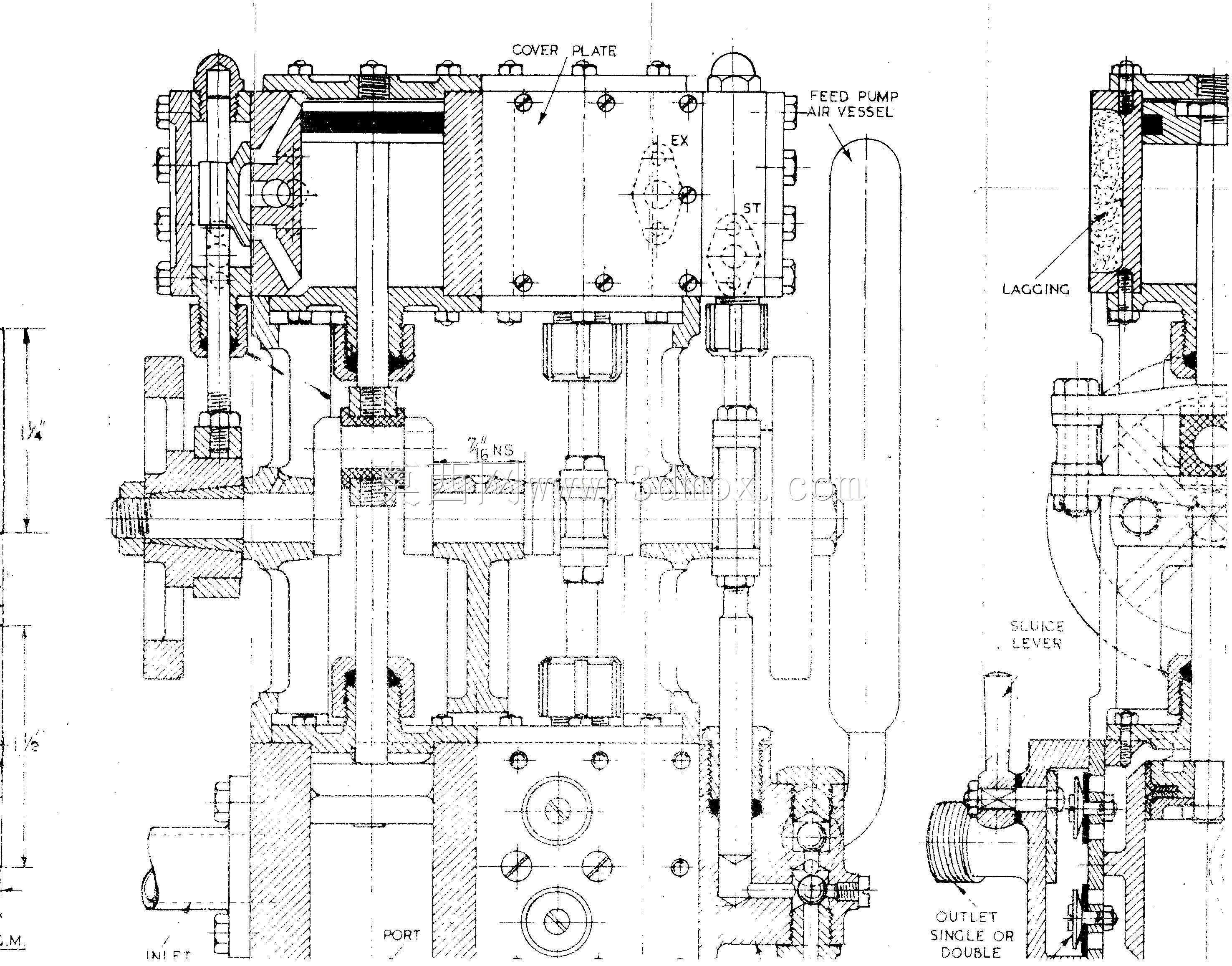

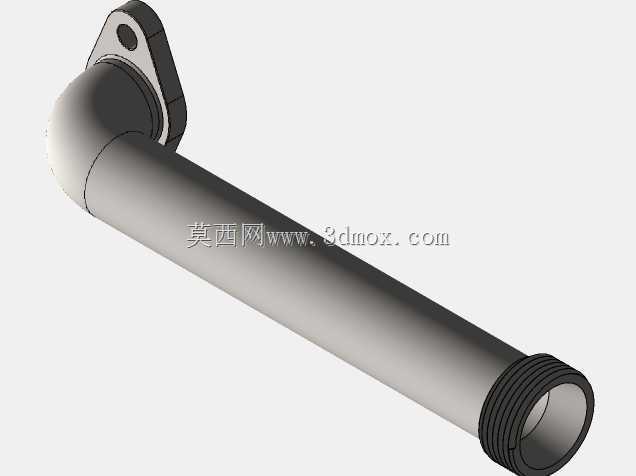

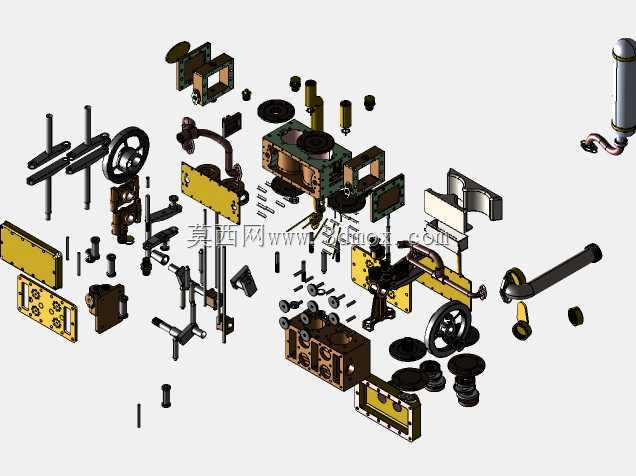

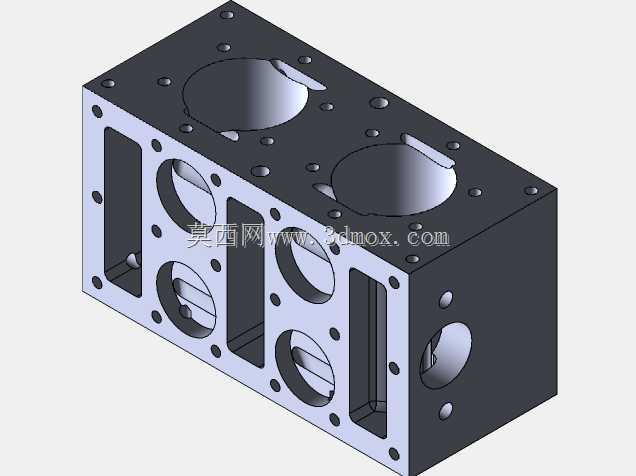

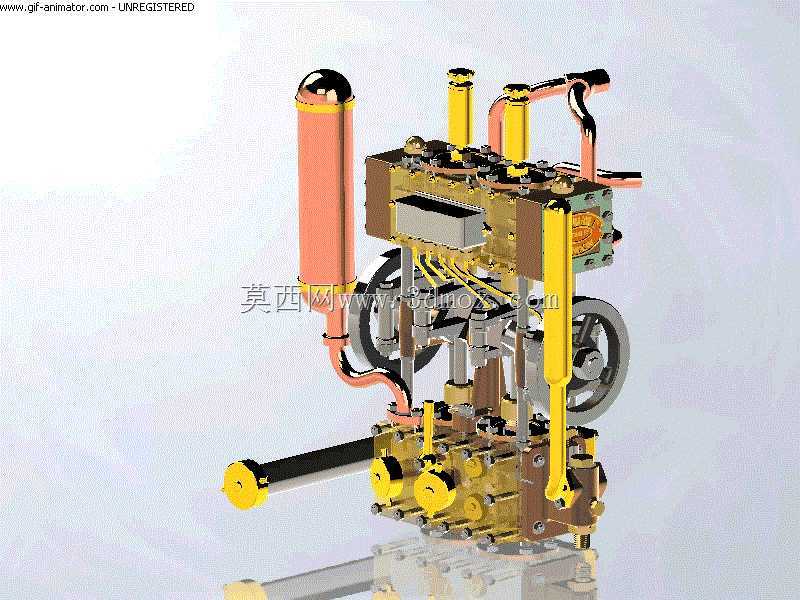

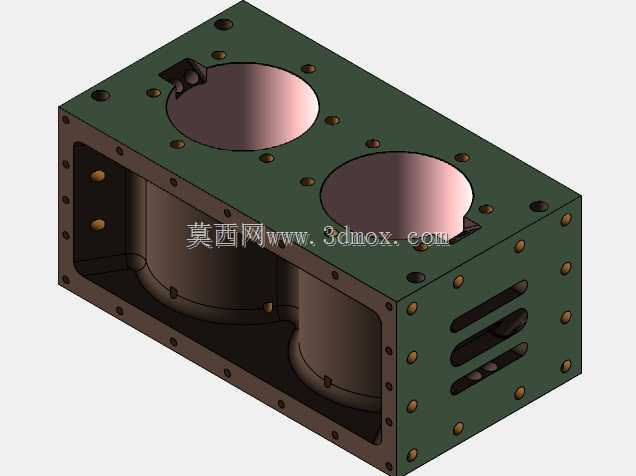

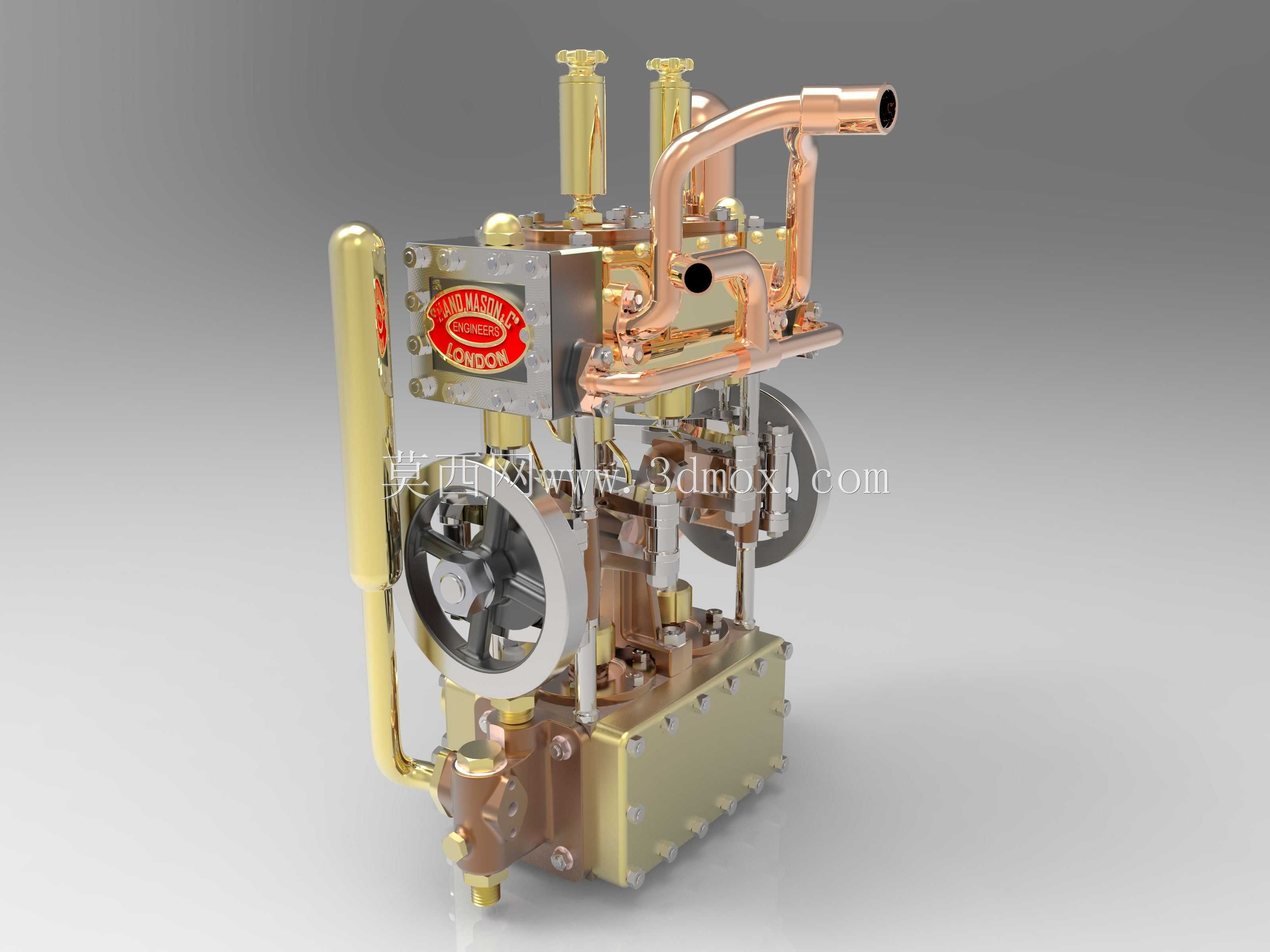

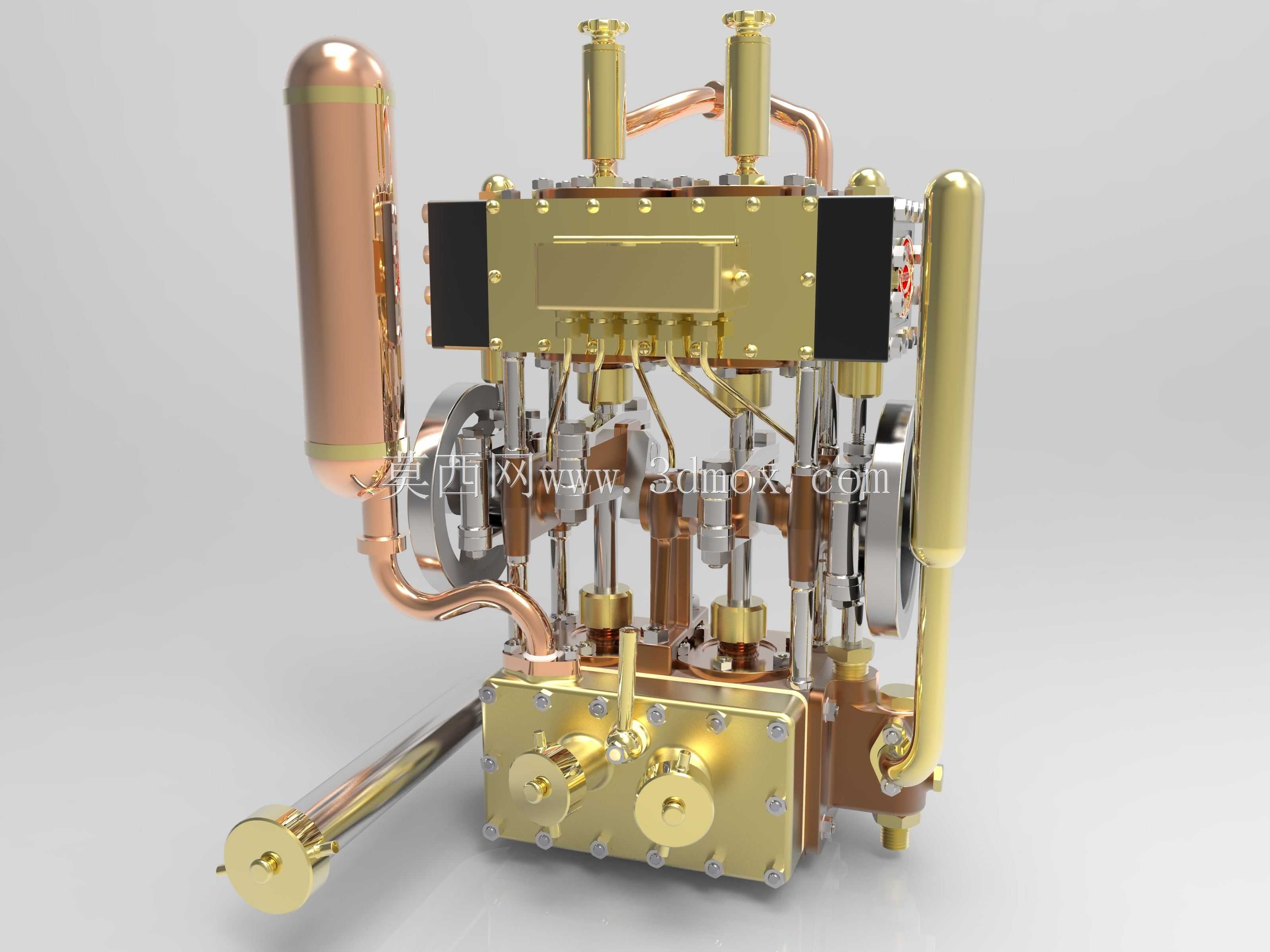

该套动力泵组主要面向早期消防作业场景设计，是依托蒸汽动力驱动的消防供水核心设备，在电力供给尚未普及的作业环境下，可通过燃烧加热产生蒸汽作为动力源，为消防输水作业提供稳定的压力输出，能够将常压水源加压后通过消防水带输送至火灾现场，满足城镇、工矿区域初期火灾扑救的大流量供水需求，也可适配小型应急输水、场地喷淋降尘等需要移动压力水源的作业场景。整套设备采用集成化布局设计，将蒸汽发生储能单元、动力转换缸体、泵体增压单元、传动飞轮组件、操控调节杆件以及连接管路整合为一体式结构，无需额外搭建分散的动力传输链路，可直接搭载于消防运载车架上快速部署，作业时仅需连接水源与输出管路即可完成启动准备，大幅压缩应急场景下的设备调试准备时间。设计过程中充分考虑移动作业的安装边界约束，整体结构采用紧凑化排布：立式蒸汽储能罐布置于机组侧方，既缩短蒸汽输送管路的长度减少热能损耗，也平衡了整机侧部重量避免搭载运输时出现重心偏移；双列布置的蒸汽动力缸与下方增压泵体采用直连传动结构，通过曲柄飞轮组件将蒸汽推动活塞的往复运动转换为泵体柱塞的往复做功动作，飞轮结构可储存做功行程的动能，抵消往复运动的惯性冲击，保障泵体输出水压的稳定性，避免供水压力波动影响灭火作业效率。设备的操控杆件集中布置于机组外侧操作位，操作人员可在作业过程中直接调节蒸汽供给量、调整泵体输出压力，适配不同输水高度、不同输水距离下的压力需求；外露的管路采用弯管成型工艺减少管路接头数量，降低高压蒸汽、高压水输送过程中的泄漏风险，各部件的连接位置预留了充足的操作空间，便于日常维护时的部件拆装与密封件更换。整套机组的安装固定点位均布置于底部基座平面，可直接与通用消防运载车架的安装位适配，无需额外制作转接安装支架，兼顾了作业实用性与部署便捷性。
