农用单轴货运牵引挂车结构设计

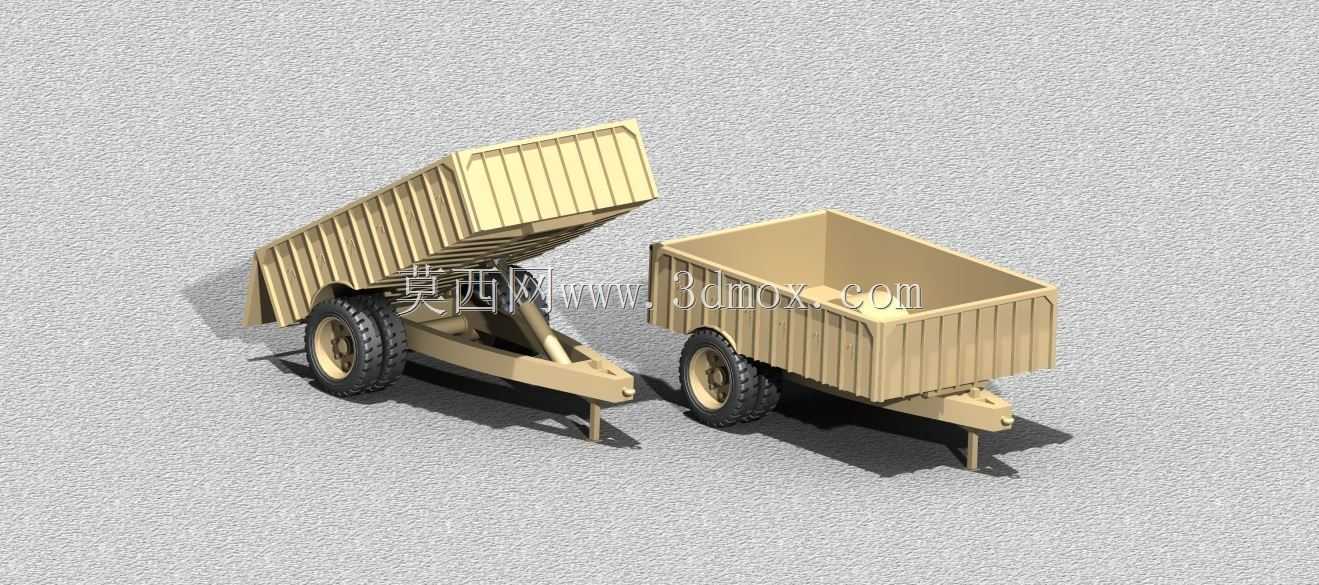

这款牵引挂车主要适配小型农用拖拉机，广泛应用于丘陵山地零散农田的农资转运、农产品收获运输场景，也可在小型工地、乡村基建场景中承担砂石、建材的短距离驳运任务，解决窄路、非硬化路面下大中型货运车辆无法通行的运输痛点，适配乡村散户、小型工程队的日常运输需求。

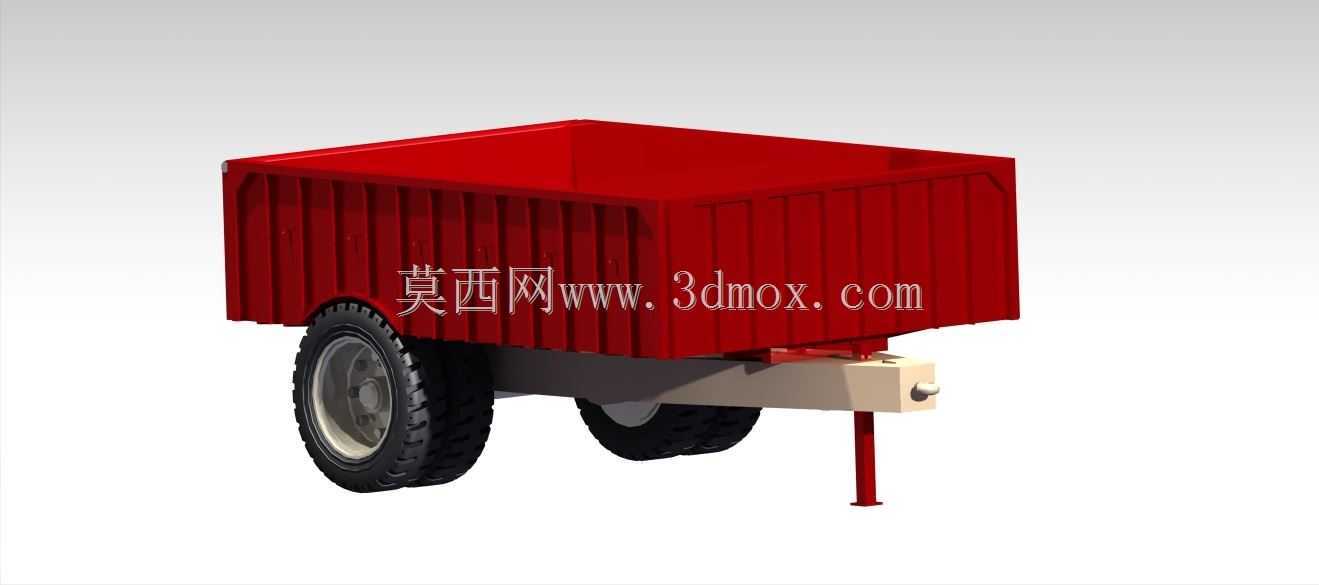

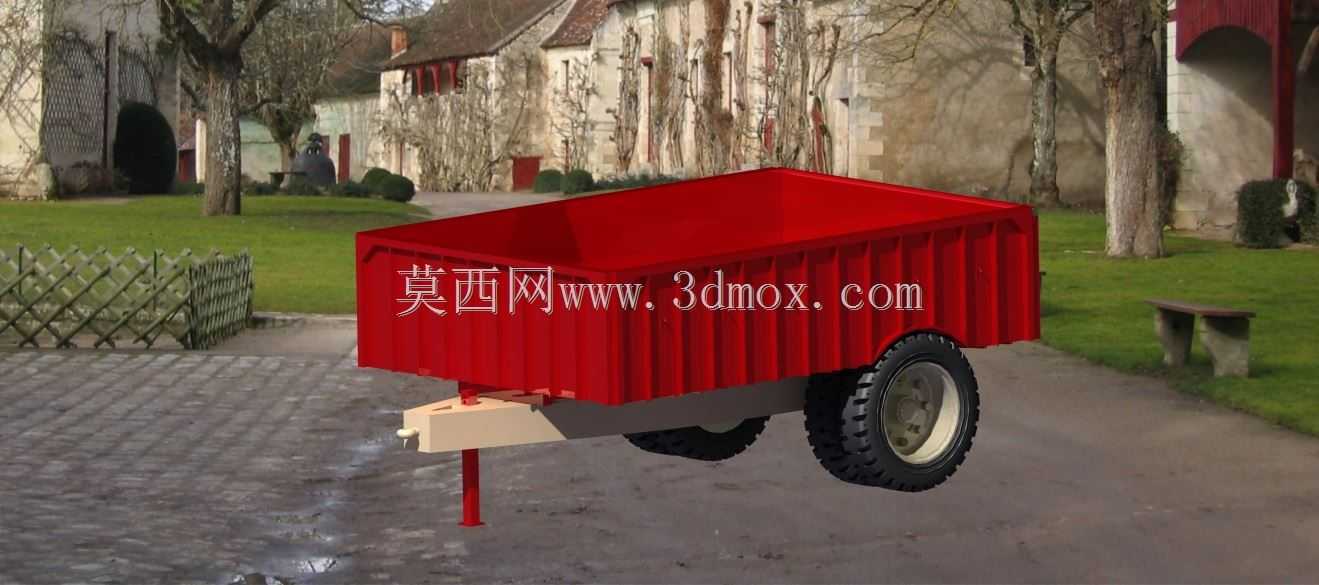

从实际用途来看，该挂车可装载散装粮食、果蔬、农家肥、袋装农资，也可运输砂石、砖块、小型施工工具，货厢采用栏板式结构，可根据装载需求加装侧栏加高件，拓展装载容积，适配不同密度、不同形态的货物运输需求，支腿结构可在挂车与牵引主机脱离时独立支撑车体，避免停放时倾翻，适配乡村场地不平整的停放环境。

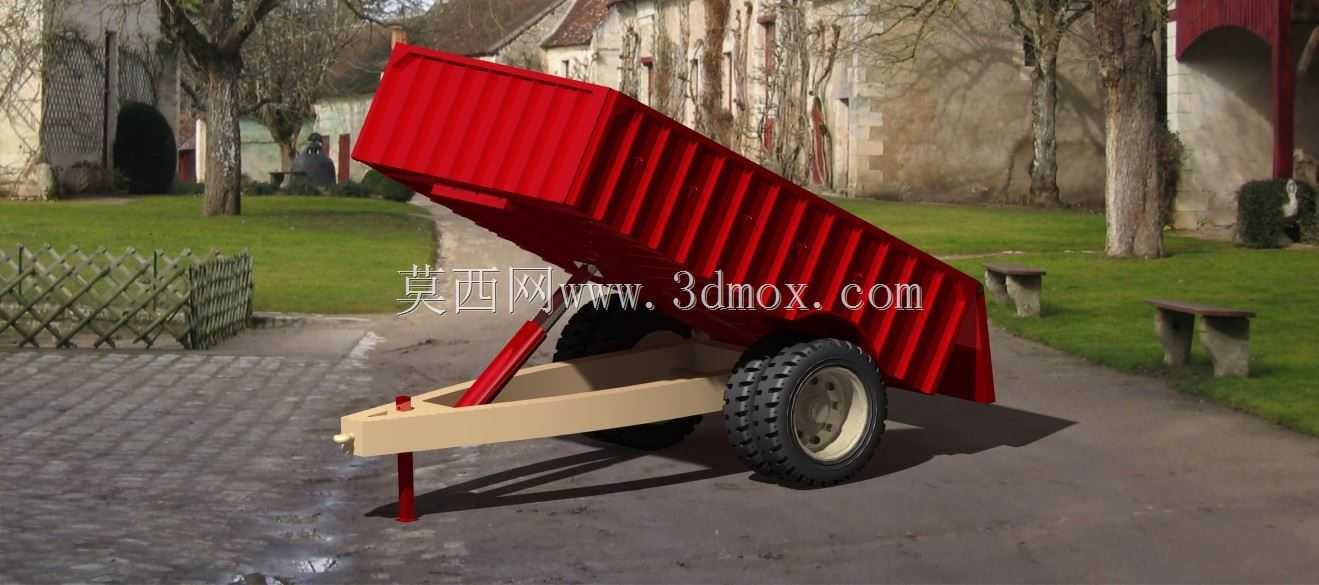

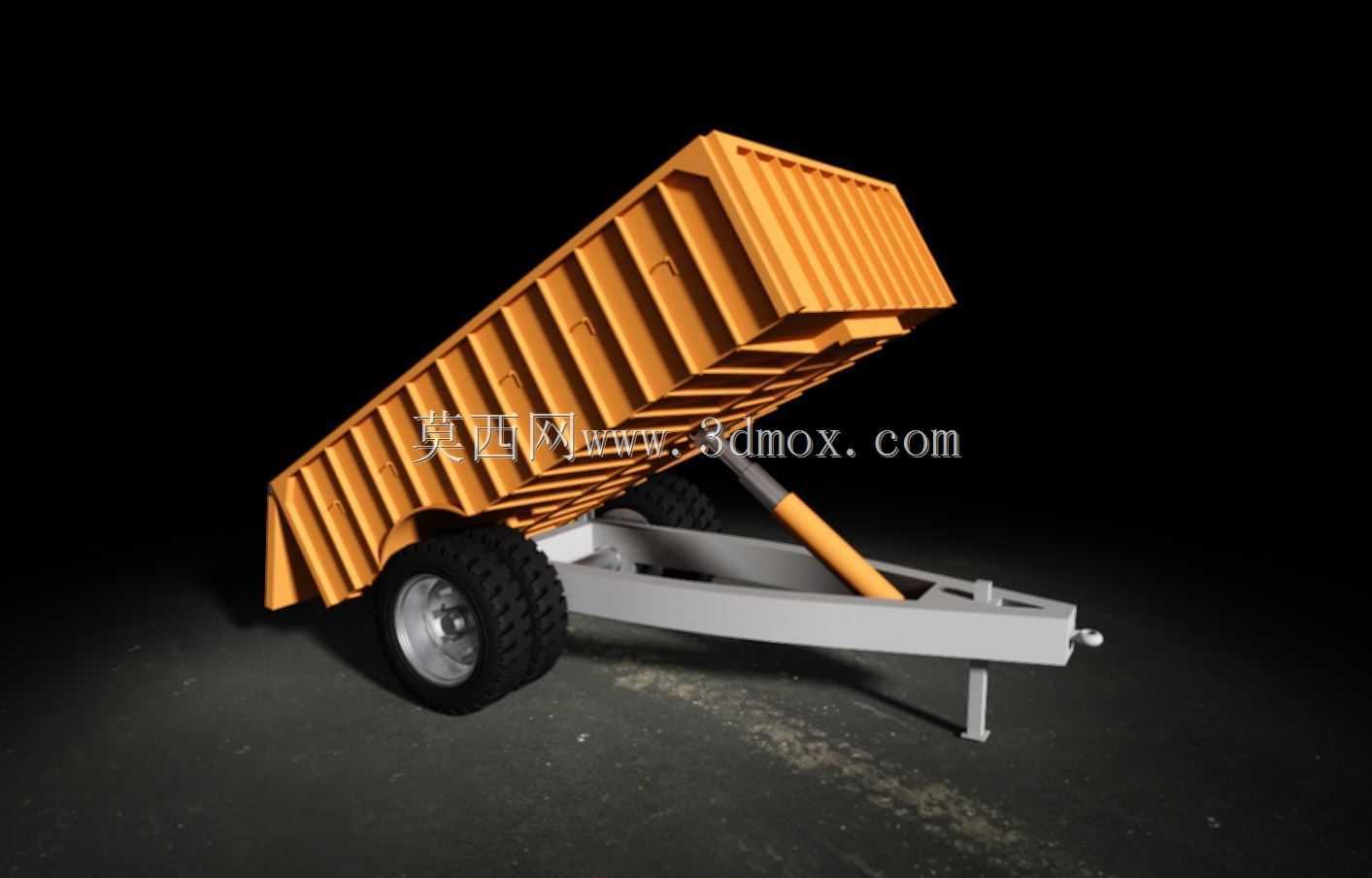

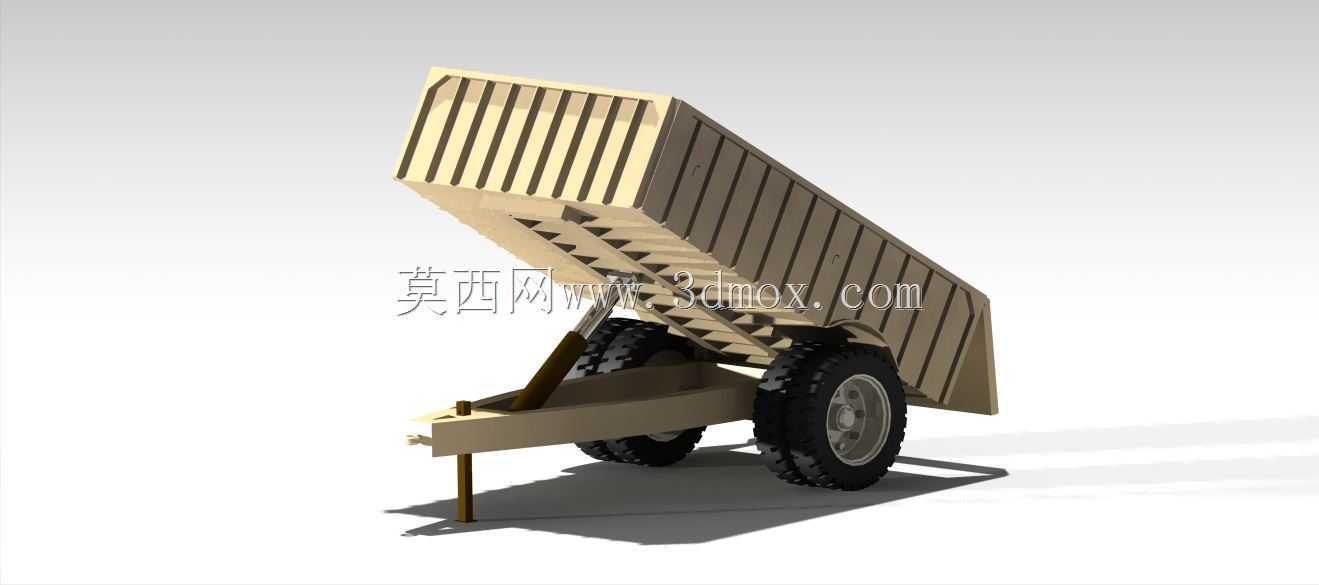

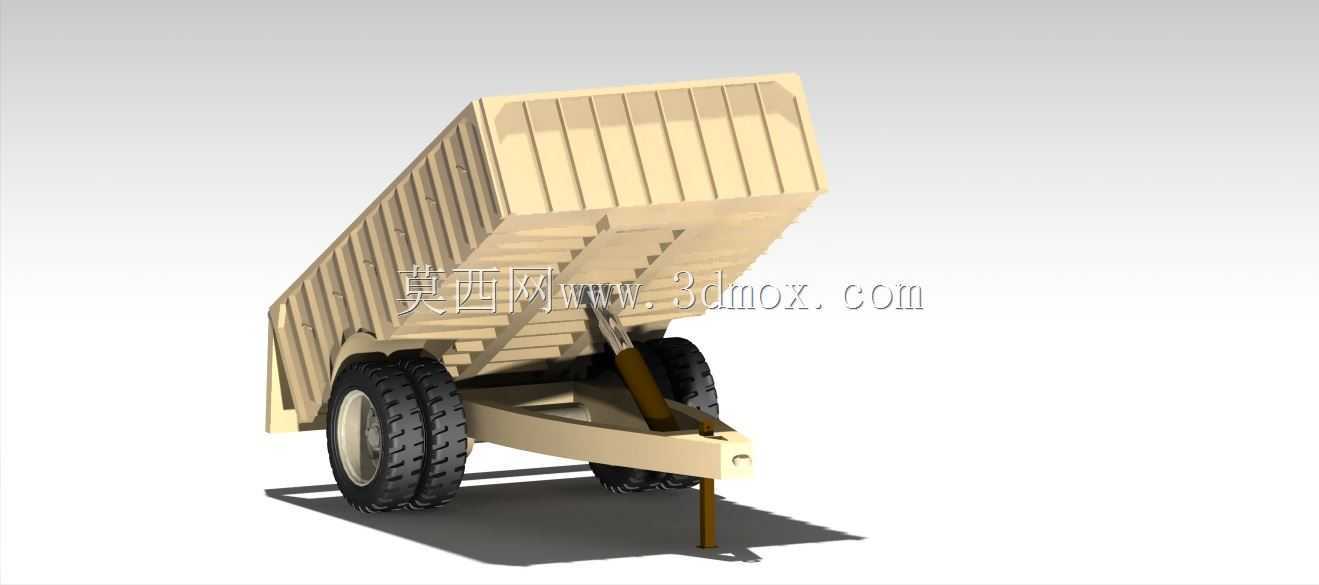

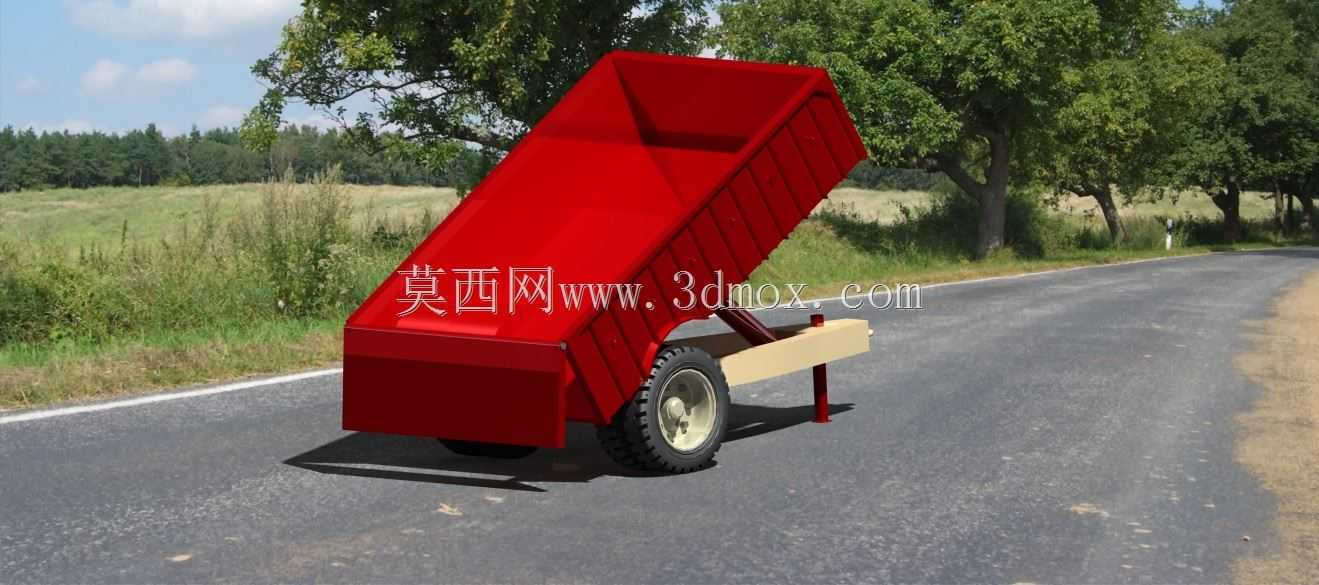

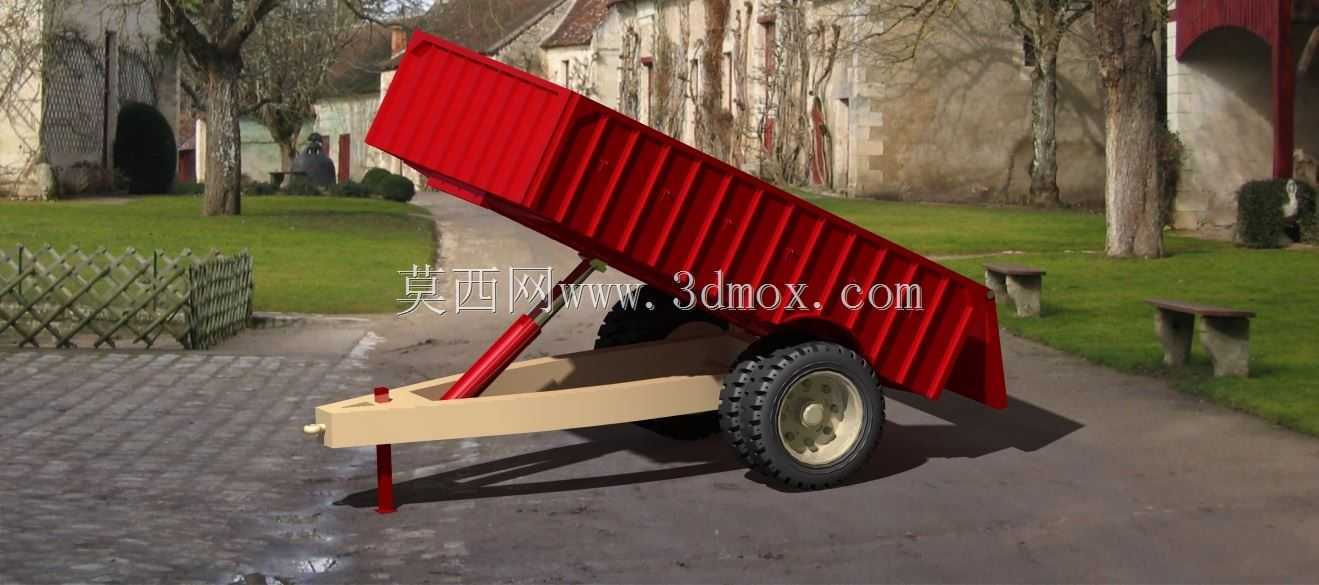

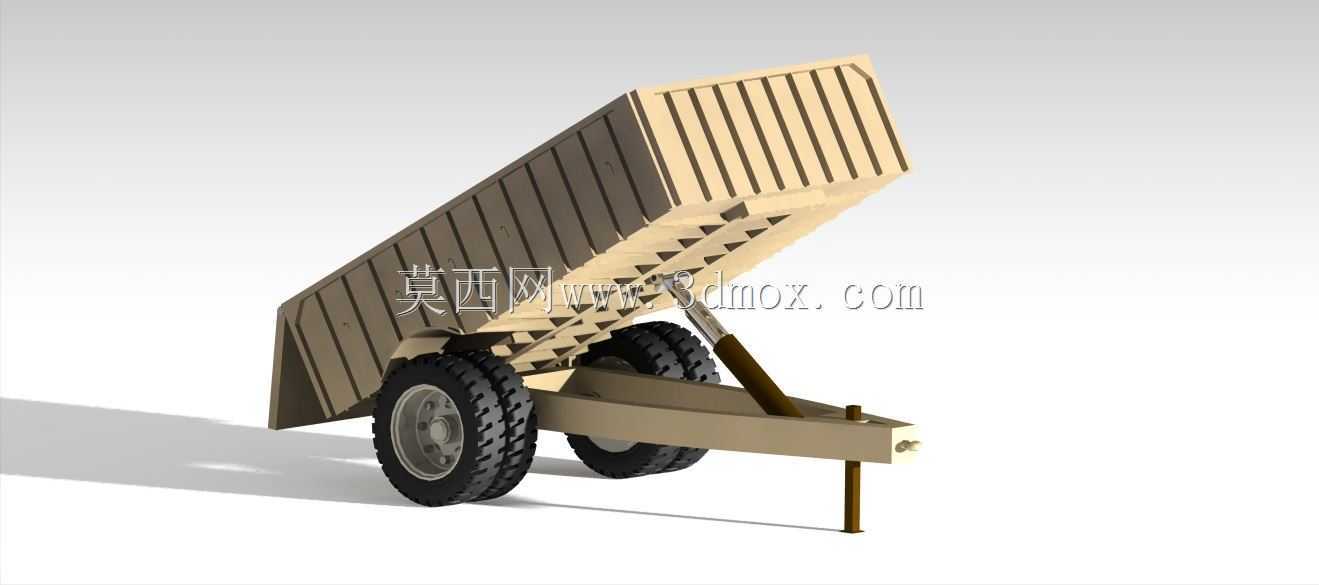

功能特性方面，该挂车采用单轴单轮组承载结构，配套大花纹越野轮胎，接地比压小，在泥泞、松软非硬化路面具备良好的通过性，不会轻易陷车；牵引架采用铰接式连接结构，可适配不同功率段小型拖拉机的牵引接口，转向时具备足够的摆角余量，减小转弯半径，适配乡村狭窄道路的转向需求；货厢底部预留液压举升安装位，可后期加装液压自卸装置，实现散装货物的自动卸载，降低人工卸货的劳动强度，栏板采用可开合设计，装卸大件货物时可完全放下侧栏与后栏，方便叉车、人工直接搬运货物。

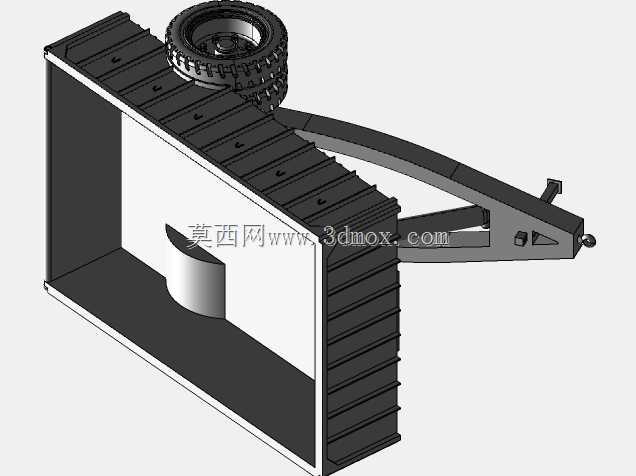

设计思路上，整体结构优先考虑耐用性与易维护性，货厢主承力板采用波纹压型钢板结构，在降低自重的同时提升厢板抗冲击、抗变形能力，避免长期装载散装硬物出现厢板鼓胀变形；轮轴采用重载型短轴设计，配套密封式轮毂轴承，可适应多尘、泥泞的作业环境，减少日常维护频次；牵引连接部位采用加厚钢板焊接，预留缓冲间隙，减少起步、制动时的冲击载荷传递，提升连接结构的使用寿命。

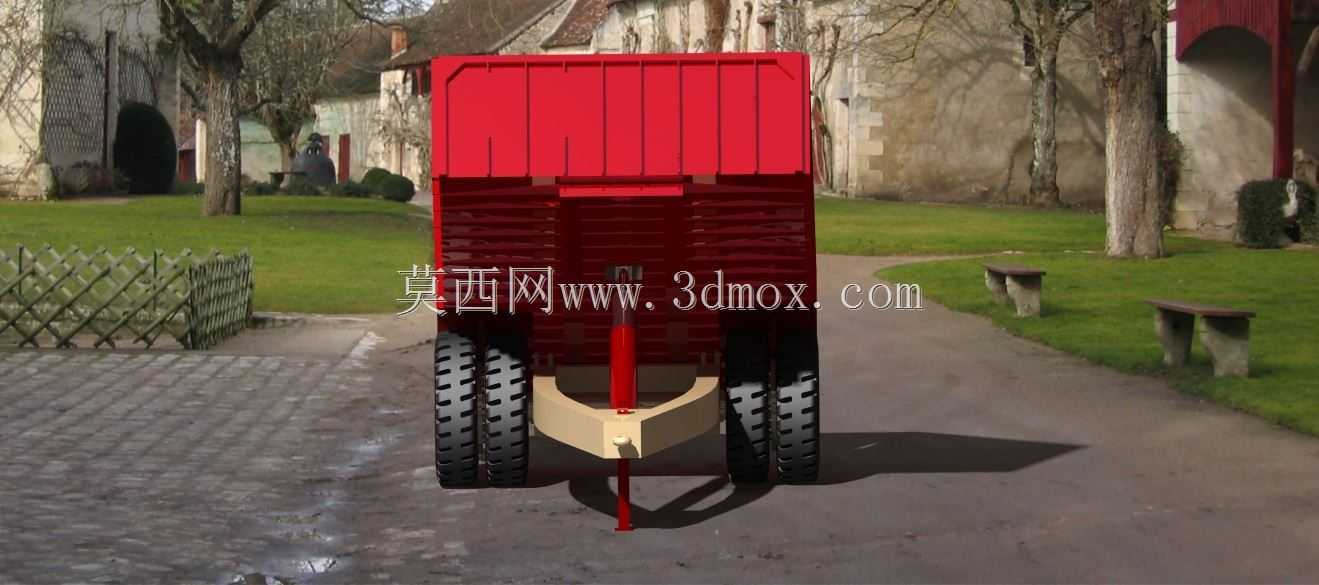

外形尺寸与安装边界上，该挂车整体宽度控制在1.6米以内，适配乡村2米宽通村路的通行需求，货厢内部长度约2.8米，额定装载容积约3.2立方米，牵引架离地高度适配常规小型拖拉机35-45厘米的牵引销高度，无需额外改装牵引接口即可直接挂接；轮距设置为1.3米，与主流小型拖拉机轮距匹配，行驶时不会出现轮迹错位增加行驶阻力的问题，支腿收起后离地间隙大于25厘米，可顺利通过坑洼、凸起的非硬化路面，不会出现底盘剐蹭的情况。
